技术领域

本实用新型是一种具有收纳功能的智能学习机，属于学习机技术领域。

背景技术

是一种电子教学类产品，也统指对学习有辅助作用的所有电子教育器材，学习机可分为语言类学习机：如英语学习机、日语学习机、汉语学习机、韩语学习机、多国语言口语机等。

现有技术公开了申请号为：CN201721847898.1的的一种具有收纳功能的智能学习机，包括包括壳体、电源模块、存储模块、播放模块、信号感应模块、播放执行模块及处理器，所述信号感应模块的输出端连接处理器的输入端，所述处理器的输出端连接播放执行模块的输入端，所述播放执行模块的输出端连接播放模块的输入端，所述智能学习机还包括蓝牙模块，但是该现有技术在进行使用的时候，其上的接线口易在设备移动的时候造成松动，从而造成接线脱落，从而造成数据传输中断，影响设备正常使用。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种具有收纳功能的智能学习机，以解决的现有技术在进行使用的时候，其上的接线口易在设备移动的时候造成松动，从而造成接线脱落，从而造成数据传输中断，影响设备正常使用的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种具有收纳功能的智能学习机，其结构包括机体、显示屏、折叠架、支撑底座、喇叭、收纳盒、接线口、指示灯，所述机体的底端与折叠架的顶端铰链连接，所述显示屏嵌入安装在机体上，所述支撑底座的左端与折叠架的底端铰链连接，所述喇叭与机体的右端电连接，所述收纳盒设于机体的后端，所述指示灯与机体的顶端电连接，所述接线口包括外壳、接头、输电端子、电磁铁、电线、导电杆、衔接架、弹簧、导向套、按钮、防尘盖、按压块，所述接头的左端与外壳内的左端中部相焊接，所述输电端子的右端焊接有电线，所述电磁铁位于电线的上方，所述导电杆的右端与衔接架的底端铰链连接，所述弹簧的顶端与按钮的底端相焊接，所述按钮垂直嵌入在导向套的顶端中部，所述防尘盖与外壳的右端铰链连接，所述按压块与防尘盖为一体化结构，所述外壳机体为一体化结构。

进一步地，所述折叠架的顶端与机体的底端铰链连接，所述收纳盒位于接线口的后方。

进一步地，所述指示灯位于显示屏的正上方，所述显示屏位于支撑底座的正上方。

进一步地，所述接线口与机体为一体化结构，所述接线口位于喇叭的正上方。

进一步地，所述按钮是直接0.3cm，厚度0.15cm的圆片，所述按压块是直接0.1cm的半球体。

进一步地，所述显示屏型号P10，具有接收数据，将数据图像化的效果，其显示清晰防潮抗干扰性强，且节电。

有益效果

本实用新型一种具有收纳功能的智能学习机，在接线传输数据的时候，其插头插入接线口的时候，会先推动防尘盖向外壳内打开，使其上的按压块余按钮进行触碰下压，从而使按钮推动衔接架下压与导电杆相配合，从而使导电杆向左移动，从而使导电杆与电线相互触碰，从而使设备在运行的时候，能够通过输电端子经由电线对电磁铁进行供电，从而使电磁铁对接线头进行吸附加固，通过改进设备的部分结构，使其在使用的时候，接线与设备之间的牢固性更强，不易在设备使用移动的时候，接线松动脱落而使数据传输中断，影响设备的正常使用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

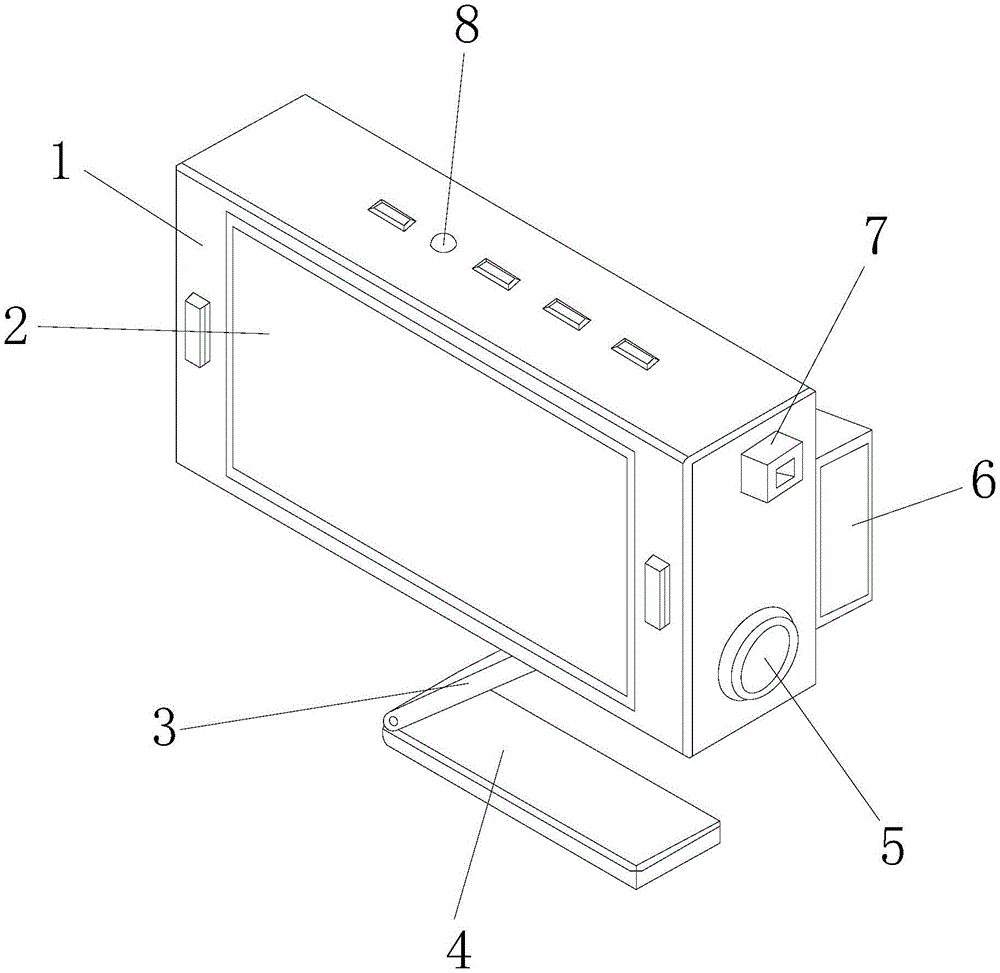

图1为本实用新型一种具有收纳功能的智能学习机的结构示意图；

图2为本实用新型一种接线口的结构示意图。

图中：机体-1、显示屏-2、折叠架-3、支撑底座-4、喇叭-5、收纳盒-6、接线口-7、指示灯-8、外壳-701、接头-702、输电端子-703、电磁铁-704、电线-705、导电杆-706、衔接架-707、弹簧-708、导向套-709、按钮-710、防尘盖-711、按压块-712。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种具有收纳功能的智能学习机技术方案：其结构包括机体1、显示屏2、折叠架3、支撑底座4、喇叭5、收纳盒6、接线口7、指示灯8，所述机体1的底端与折叠架3的顶端铰链连接，所述显示屏2嵌入安装在机体1上，所述支撑底座4的左端与折叠架3的底端铰链连接，所述喇叭5与机体1的右端电连接，所述收纳盒6设于机体1的后端，所述指示灯8与机体1的顶端电连接，所述接线口7包括外壳701、接头702、输电端子703、电磁铁704、电线705、导电杆706、衔接架707、弹簧708、导向套709、按钮710、防尘盖711、按压块712，所述接头702的左端与外壳701内的左端中部相焊接，所述输电端子703的右端焊接有电线705，所述电磁铁704位于电线705的上方，所述导电杆706的右端与衔接架707的底端铰链连接，所述弹簧708的顶端与按钮710的底端相焊接，所述按钮710垂直嵌入在导向套709的顶端中部，所述防尘盖711与外壳701的右端铰链连接，所述按压块712与防尘盖711为一体化结构，所述外壳701机体1为一体化结构，所述折叠架3的顶端与机体1的底端铰链连接，所述收纳盒6位于接线口7的后方，所述指示灯8位于显示屏2的正上方，所述显示屏2位于支撑底座4的正上方，所述接线口7与机体1为一体化结构，所述接线口7位于喇叭5的正上方，所述按钮710是直接0.3cm，厚度0.15cm的圆片，所述按压块712是直接0.1cm的半球体，所述显示屏2型号P10，具有接收数据，将数据图像化的效果，其显示清晰防潮抗干扰性强，且节电。

本专利所述指示灯8型号为E27，具有柔光，节电的效果，所述电磁铁704的型号是XDA-p25V，能够通电对金属物体进行吸附，具有节能，吸附力强的效果。

例如学习张同学在进行使用设备的时候，通过控制机体1打开显示屏2进行操作查看需要学习的课件，在接线传输数据的时候，其插头插入接线口7的时候，会先推动防尘盖711向外壳701内打开，使其上的按压块712余按钮710进行触碰下压，从而使按钮710推动衔接架707下压与导电杆706相配合，从而使导电杆706向左移动，从而使导电杆706与电线705相互触碰，从而使设备在运行的时候，能够通过输电端子703经由电线705对电磁铁704进行供电，从而使电磁铁704对接线头进行吸附加固。

本实用新型解决现有技术在进行使用的时候，其上的接线口易在设备移动的时候造成松动，从而造成接线脱落，从而造成数据传输中断，影响设备正常使用的问题，本实用新型通过上述部件的互相组合，在接线传输数据的时候，其插头插入接线口7的时候，会先推动防尘盖711向外壳701内打开，使其上的按压块712余按钮710进行触碰下压，从而使按钮710推动衔接架707下压与导电杆706相配合，从而使导电杆706向左移动，从而使导电杆706与电线705相互触碰，从而使设备在运行的时候，能够通过输电端子703经由电线705对电磁铁704进行供电，从而使电磁铁704对接线头进行吸附加固，通过改进设备的部分结构，使其在使用的时候，接线与设备之间的牢固性更强，不易在设备使用移动的时候，接线松动脱落而使数据传输中断，影响设备的正常使用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
