技术领域

本发明属于建筑技术领域，特别是涉及一种隐藏式金属侧槽PVC壁板。

背景技术

据统计，建筑业消耗了地球上大约50％的能源、42％的水资源、50％的材料和48％的耕地。造成生态失衡，产生了全球24％的空气污染、50％的温室效应、40％的水源污染和50％的氯氟烃等。

据统计，我国建筑单位面积能耗仍是气候相近发达国家的3~5倍。建筑节能是各种节能途径中潜力最大、最为直接、有效的方式，是缓解能源紧张的最有效措施。建筑能耗中，通过外墙造成的能耗约占建筑总能耗的50%以上，因而墙体保温是实现建筑节能的关键。

节能墙体有单一节能墙体和复合节能墙体两种形式。单一节能墙体以加气混凝土墙为代表，由于安全性、耐久性和使用功能等问题阻碍其使用和发展。复合节能墙体主要包括外墙内保温、外墙外保温和夹心墙技术。外墙内保温由于裂缝问题严重，难以避免热桥等缺点，所占比例逐年降低，已成为一种过渡的、落后的构造形式。目前，国内外应用最广的节能墙体是外墙外保温。我国外墙外保温工程的耐久性问题十分严重，无法保证在正确使用和正常维护条件下25年的使用年限，部分工程仅可使用3~5年。越来越多的专家认识到外墙外保温工程耐久性问题，担心在未来几年或十几年后外墙外保温工程出现全国性的大面积或整体破坏的灾难性后果。夹心墙是唯一能达到集承重、保温（隔声）和装饰于一体、适于不同地区的耐久性节能墙体。目前，夹心墙采用填充苯板等方式，施工复杂、工期长，在实际施工中容易出现的质量问题，这已经影响了该技术的进一步推广应用。节能墙体保温层耐久性问题已成为中外建筑节能专家面临的主要问题，寻求一种经济、施工简单快捷、节能效果好、保温层与建筑同寿命的耐久性节能墙体技术刻不容缓。

发明内容

为了减少工序，降低成本，为了是墙体具有更良好的保温性能，并且将金属侧槽隐藏，使墙整体更加美观，采用了端部分割，且卡槽内有保温板，卡槽外覆盖保温板，有效切断热桥的设计方法。

本发明采用的技术方案如下：

隐藏式金属侧槽PVC壁板包括保温板、内壁、加强分隔肋、卡槽内保温板、保温层内卡槽、固定板和卡板，PVC壁板内部设置保温板并由加强分隔肋分隔，在两端分别设置保温层内卡槽，将保温板分为内外两个部分，内部为卡槽内保温板，外部保温板侧面设置卡槽外保温板和金属卡槽，外部保温板的外侧设置饰面板，固定板与卡板相互平行或垂直，并通过连接板连接，连接板设置有卡槽。

所述的卡槽外保温板包括一字墙卡槽外保温板、阳角卡槽外保温板和阴角卡槽外保温板。

所述的金属卡槽包括一字墙金属卡槽、阳角金属卡槽和阴角金属卡槽。

所述的包括饰面板一字墙饰面板、带阳角饰面板和带阴角饰面板。

所述的固定板包括一字墙的固定板、带阳角墙的固定板和带阴角墙的固定板，其中一字墙的固定板、带阳角墙的固定板和带阴角墙的固定板均为相同的固面板，仅仅因为应用到一字墙、带阳角墙和带阴角墙不同墙体命名不同。

所述的一字型墙的固定板与卡板相互平行，并由一块与二者垂直的连接板连接，连接板两侧设置有两个卡槽；

所述的带阳角墙的固定板与卡板相互垂直，并有两块与二者垂直的连接板连接，且两块连接板连接相互垂直，连接板两侧设置有两个卡槽；固定板与卡板和连接板围成空腔

所述的带阴角墙的固定板与卡板相互垂直，并有两块与二者垂直的连接板连接，且两块连接板连接相互垂直，连接板两侧设置有两个卡槽；固定板与卡板和连接板围成空腔。

所述的隐藏式金属侧槽PVC壁板之间，以及隐藏式金属侧槽PVC壁板与一字墙金属卡槽、阳角金属卡槽和阴角金属卡槽均采用结构胶连接。

所述的一字墙卡槽外保温板与卡槽内保温板尺寸相同。

所述的一字墙金属卡槽为工字形，阳角金属卡槽和阴角金属卡槽角部均设置空腔。

所述的阴角卡槽外保温板在安装时可根据实际情况切除部分；阳角卡槽外保温板伸至阳角金属卡槽的空腔外角，并呈45°角向外延伸；阴角卡槽外保温板为45°角；一字墙饰面板水平两端与一字墙卡槽外保温板齐平；带阳角饰面板在阳角的内侧与阳角卡槽外保温板齐平，并与阳角卡槽外保温板一样呈45°角向外延伸；带阴角饰面板与阴角卡槽外保温板一致呈45°角。

所述的固定板均比卡板长1/3到1/2。

本发明的有益效果：

本发明的效果和优点是节能、环保、防火性能好、安装简便、极好的耐久性、防水性能好，将金属侧槽隐藏，使墙整体更加美观，采用了端部分割，且卡槽内有保温板，卡槽外覆盖保温板，有效切断热桥的设计方法。

附图说明

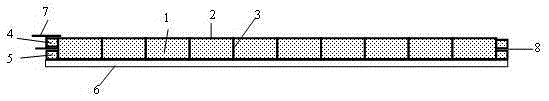

图1为本发明一字型墙的隐藏式金属侧槽PVC壁板横截面示意图；

图2为本发明带阳角的隐藏式金属侧槽PVC壁板横截面示意图；

图3为本发明带阴角的隐藏式金属侧槽PVC壁板横截面示意图；

图4为一字墙金属卡槽示意图；

图5为阳角金属卡槽示意图；

图6为阴角金属卡槽示意图；

图中，1为保温板；2为内壁；3为加强分隔肋；4为卡槽内保温板；5为一字墙卡槽外保温板；6为一字墙饰面板；7为一字墙金属卡槽；8为保温层内卡槽；9为带阳角饰面板；10为阳角金属卡槽；11为阳角卡槽外保温板；12为带阴角饰面板；13为阴角金属卡槽；14为阴角卡槽外保温板；15为固定板；16为卡板；17为卡槽；18为空腔；19连接板。

具体实施方式

下面结合附图和实施例对本发明进行详细描述：

实施例：如图1-图6所示，本发明包括隐藏式金属侧槽PVC壁板，主要由保温板1、内壁2、加强分隔肋3、卡槽内保温板4、一字墙卡槽外保温板5、一字墙饰面板6、一字墙金属卡槽7、保温层内卡槽8、带阳角饰面板9、阳角金属卡槽10、阳角卡槽外保温板11、带阴角饰面板12、阴角金属卡槽13、阴角卡槽外保温板14、固定板15、卡板16、卡槽17和空腔18。

隐藏式金属侧槽PVC壁板主要由保温板1、内壁2、加强分隔肋3、卡槽内保温板4、一字墙卡槽外保温板5、一字墙饰面板6、一字墙金属卡槽7、保温层内卡槽8、带阳角饰面板9、阳角金属卡槽10、阳角卡槽外保温板11、带阴角饰面板12、阴角金属卡槽13和阴角卡槽外保温板14等组成，PVC壁板内部设置保温板1并由加强分隔肋3分隔，在两端分别设置保温层内卡槽8，将保温板1分为内外两个部分，内部为卡槽内保温板4，外部保温板根据一字形墙、带阳角墙体和带阴角墙体分别设置为一字墙卡槽外保温板5、阳角卡槽外保温板11和阴角卡槽外保温板14，隐藏式金属侧槽PVC壁板之间，以及隐藏式金属侧槽PVC壁板与一字墙金属卡槽7、阳角金属卡槽10和阴角金属卡槽13等采用结构胶连接。卡槽内保温板4均采用一样的尺寸，一字墙卡槽外保温板5采用与卡槽内保温板4一样的尺寸，在安装时可根据实际情况切除部分阴角卡槽外保温板14；阳角卡槽外保温板11伸至阳角金属卡槽10的空腔18外角，并呈45°角向外延伸；阴角卡槽外保温板14为45°角。在保温板的外侧分别设置一字墙饰面板6、带阳角饰面板9和带阴角饰面板12，一字墙饰面板6水平两端与一字墙卡槽外保温板5齐平；带阳角饰面板9在阳角的内侧与阳角卡槽外保温板11齐平，并与阳角卡槽外保温板11一样呈45°角向外延伸；带阴角饰面板12与阴角卡槽外保温板14一致呈45°角。一字墙金属卡槽7为工字形，阳角金属卡槽10和阴角金属卡槽13角部均设置空腔18，固定板15均比卡板16长三分之一到二分之一。

固定板15与卡板16平行；一字型墙固定板15与卡板16为一字型，并由一块与二者垂直的板连接，连接板两侧性能两个卡槽17；带阳角的墙和带阴角的墙，两个固定板15相互垂直，两个卡板16也相互垂直，并由两块与固定板15和卡板16均垂直的板连接，且两块板连接相互垂直，固定板15与卡板16和连接板围城空腔18。
