技术领域

本发明涉及一种训练时能方便拾捡批量羽毛球的器具使用方法(含涉及的 器械结构)。

背景技术

目前，羽毛球运动员训练时，需要使用大量的羽毛球，当不停落地的羽毛球 再次捡起使用时将又会消耗大量的人力来拾捡起上述落地的大量(批量)羽毛球， 这必然给羽毛球训练造成了相当大的麻烦。

发明内容

本发明之目的：就是解决上述的“麻烦”。

为了实现上述发明目的，拟采用以下的技术方案：

本发明在结构上包括：手柄，与定位在该手柄下部的槽型立杆，定位在该手 柄下部且设置在槽型立杆的槽口正对面的其针尖向下且用于扎进羽毛球的羽毛 的直立针杆，以及其上部定位在槽型立杆下端两侧的用于钳夹住羽毛球的球头的 一对向下张口的弧形弹片；

所述的槽型立杆形成的凹形槽轨宽度大于羽毛球的球头直径；

所述的一对向下张口的弧形弹片中的一对相对凸起之间的距离小于羽毛球 的球头直径；

所述的一对向下张口的弧形弹片的下端与直立针杆的针尖处于同一个平面 上面；

本发明捡取落地批量羽毛球的方法：

手持手柄并让槽型立杆下端的一对向下张口的弧形弹片对准躺倒在地的羽 毛球的球头压下并将球头让一对弧形弹片的两个凸起部位钳夹住，此时，直立针 杆的针尖也正好扎进羽毛球的圈形排列的羽毛当中；

当手持手柄重复上述的程序动作拾捡羽毛球时，即还是利用一对弧形弹片钳 夹住另一个羽毛球的球头时，该另一个羽毛球的球头)就会将在上的羽毛球的球 头顶出上述的一对弧形弹片而进入槽型立杆的槽轨当中，此时被收集起来的羽毛 球最终由下而上以串联排列的状态被存放在一对弧形弹片以及槽型立杆的槽轨 当中，并且，还由直立针杆通过穿越所有羽毛球的羽毛协助其存放或定位。

——所述的手柄是采用塑料或金属制成的。

——所述的直立针杆是采用金属制成的。

——所述的槽型立杆是采用塑料或金属制成的。

——所述的弧形弹性片是采用薄型塑料或金属弹性材料制成的。

本发明的特点：

由于采用了以上实现本发明目的举措，这就为解决“背景技术”中所述的拾 捡起落地的大量(批量)羽毛球所造成的“麻烦”创造了条件。

附图说明

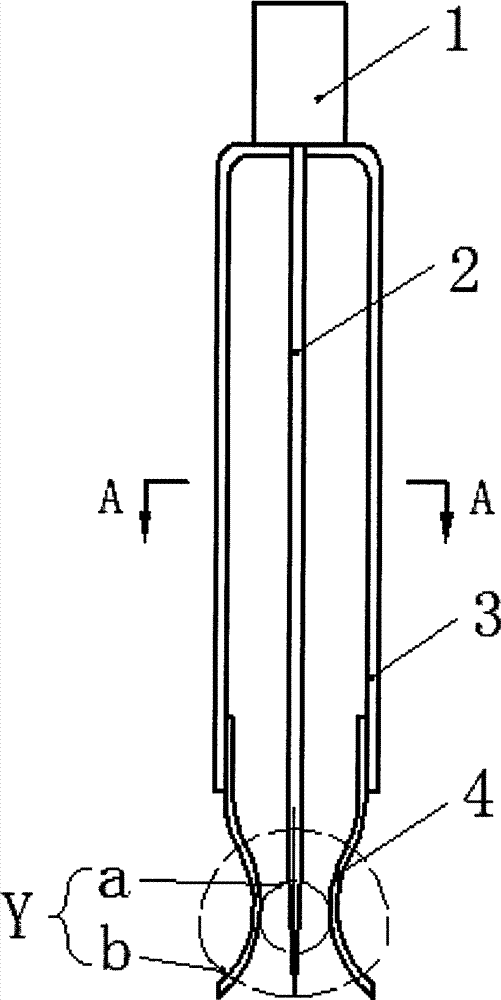

图1示意了本发明的结构原理；

图2是图1的侧视图；

图3是作为图1俯视的A-A视图。

1：手柄；2：直立针杆；3：槽型立杆；4：弧形弹片；Y：羽毛球；a：构成 羽毛球的球头；b：构成羽毛球的羽毛。

具体实施方式

在结构上构成本发明的主体主要由定位在手柄1下方的直立针杆2与槽型立 杆3，以及设置在槽型立杆3下端的用于依靠其钳夹来捡起羽毛球Y的一对弧形 弹片4几个部件组成的：

手柄1以人手能够握紧为准，可取材于塑料，通过塑料成型容易在其下部定 位直立针杆2与槽型立杆3，手柄1直径为3公分，长为20公分即可；

槽型立杆3可采用铝材或塑料制作，其长度为60公分，该槽型立杆3中形成 的槽轨深度(两侧的槽壁高度)为2.5公分，形成该两个槽壁的间距只要大于构 成羽毛球Y的球头a直径即可，例如：取其间距为3公分(槽内宽度)。

直立针杆2可取直径2毫米长为80公分的钢针，只要其钢针的尖端可以扎进 构成羽毛球Y的羽毛b即可，因此，其尖端不必做得非常尖锐。——该直立针杆 2与前述槽型立杆3两者的垂向中心线距离应该为3公分为妥；

一对弧形弹片4最好采用0.1毫米的钢片制成，其宽度与槽型立杆3两个槽 壁的高度一样，可通过铆钉或胶水与槽型立杆3的下端部衔接，衔接后的槽型立 杆3与一对弧形弹片4的总长度应该与直立针杆2的长度一样，为80公分，并且， 还必须能够达到：当通过手柄1让该一对弧形弹片4向下施力时就可以将构成羽 毛球Y的球头a被该一对弧形弹片4钳夹住。

上述结构组成直接钳夹羽毛球Y的方式是：

当处于由一对弧形弹片4的两个下端水平向的一对凸起部位钳夹住落地羽毛 球Y的球头a时，该羽毛球Y就被本发明定位了；当该羽毛球Y的球头a进入槽 型立杆3中形成的槽轨空间时，该羽毛球Y就处于松动状态，此时，就必须依靠 一根直立针杆2辅助以穿越该羽毛球Y中的竖向圈形羽毛b来协助定位。

本发明钳夹羽毛球Y并将其存放在本发明结构中的具体方法可以见本文“发 明内容”段落中的相关描述(“本发明捡取落地批量羽毛球的方法：”)。

这里补充的是：构成羽毛球Y的羽毛b是由由一定弹性的软羽编制而成圈 形状的，利用本发明涉及的器械捡取落地的该处于躺倒而倾斜的该羽毛球Y时， 该器械可以少许倾斜，以能够让一对弧形弹片4压进羽毛球Y的球头a为准； 此时，原来呈现的定位在羽毛球Y的球头a上的圈形羽毛b必然会被压迫少许 变形，然而，当再次压进另一个羽毛球Y的球头a，并将在先压进的羽毛球Y 的球头a顶进上方的由槽型立杆3中形成的槽轨空间时，该羽毛球Y的球头a 即进入了松动状态，然而，作为早已经穿越了该羽毛球Y的圈形羽毛b的一根 直立针杆2，将会起到协助定位该羽毛球Y的作用，即该脱离了钳夹而松动的羽 毛球Y绝对不会从本发明器械中脱落出去。

当经过许多次重复捡取落地的羽毛球Y的动作之后，即可将以竖向串联形 式排列在本发明器械中存放的所有的羽毛球Y，再重新从一对弧形弹片4的开口 中拔卸出来供羽毛球运动员训练使用。
