技术领域

本发明涉及医用护理技术领域，具体为一种医用护理洗头车。

背景技术

临床上长期卧床的病人很多，由于活动不方便，通常需要医护人员对其进行全面护理，也别是洗头方面，每周至少要洗一次头，因为端水洗头很不方便，因此出现了医用护理洗头车，而医用护理洗头车的出现改变了长期以来临床护理人员采用手工劳动端水给病人洗发的历史，解决了长期卧床病人洗发难的问题，减轻了广大护理人员的劳动强度，提高了工作效率。但目前医院所用的洗头车，虽然方便了洗头，但常常由于水温的不受控制，不能知道温度的多少，常常因为水加热时间过长会烫伤或烫痛病人或医护人员，造成很大的不方便。

发明内容

本发明的目的在于提供一种医用护理洗头车，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种医用护理洗头车，包括滑动板，所述滑动板的底部设有滑轮，且滑动板上从左往右依次设有支撑柱和伸缩固定杆，所述伸缩固定杆的顶端连接操作板，该伸缩固定杆为四个，并且均匀分布在操作板的四角底端，四个伸缩固定杆上均设有固定螺母，四个伸缩固定杆之间设有水箱和污水箱，该水箱和污水箱均位于滑动板的上方，且操作板的中部设有洗头盆，该洗头盆底端的出水口通过软管连接污水箱，所述操作板的两侧分别设有控制器和洗液盒，所述操作板的表面有洗液盒的一端设有两个空心钢管，并且其中一个空心钢管上设有扬声器，所述空心钢管的顶端连接加热箱的底部，且加热箱的底部还连接支撑柱，所述加热箱的内部左右两侧分别设有加热器和温度传感器，所述加热箱底部的一个孔口通过水管连接水箱内部的水泵，且加热箱底部的另一个孔口通过软管连接喷淋器，所述加热箱底端连接的水管和软管之间通过胶质管连接，且水管与胶质管的连接处设有电子阀，所述控制器分别电性连接加热器、温度传感器、扬声器和电子阀。

作为本发明的一种优选技术方案，所述喷淋器放置在加热箱右侧设置的固定环上。

作为本发明的一种优选技术方案，所述加热箱内还设有水位传感器，且水位传感器电性连接控制器。

作为本发明的一种优选技术方案，所述扬声器的外表面设有防水保护网。

作为本发明的一种优选技术方案，所述洗头盆的右侧设有缺口，且缺口内设有防水护垫。

作为本发明的一种优选技术方案，所述操作板的一侧的孔口通过电源线连接电吹风，且电吹风电性连接控制器。

与现有技术相比，本发明的有益效果是：该医用护理洗头车通过设置控制器，使得洗头过程很方便，操作简单，通过设置伸缩固定杆，达到满足不同身高的病人使用的效果，通过设置温度传感器，达到随时知道水温的效果，通过在连接水管上设置电子阀门，达到制冷的效果，通过扬声器，达到报警的效果，提醒医护人员注意水温，达到不会因为水温过高而烫伤病人或医护人员的效果。

附图说明

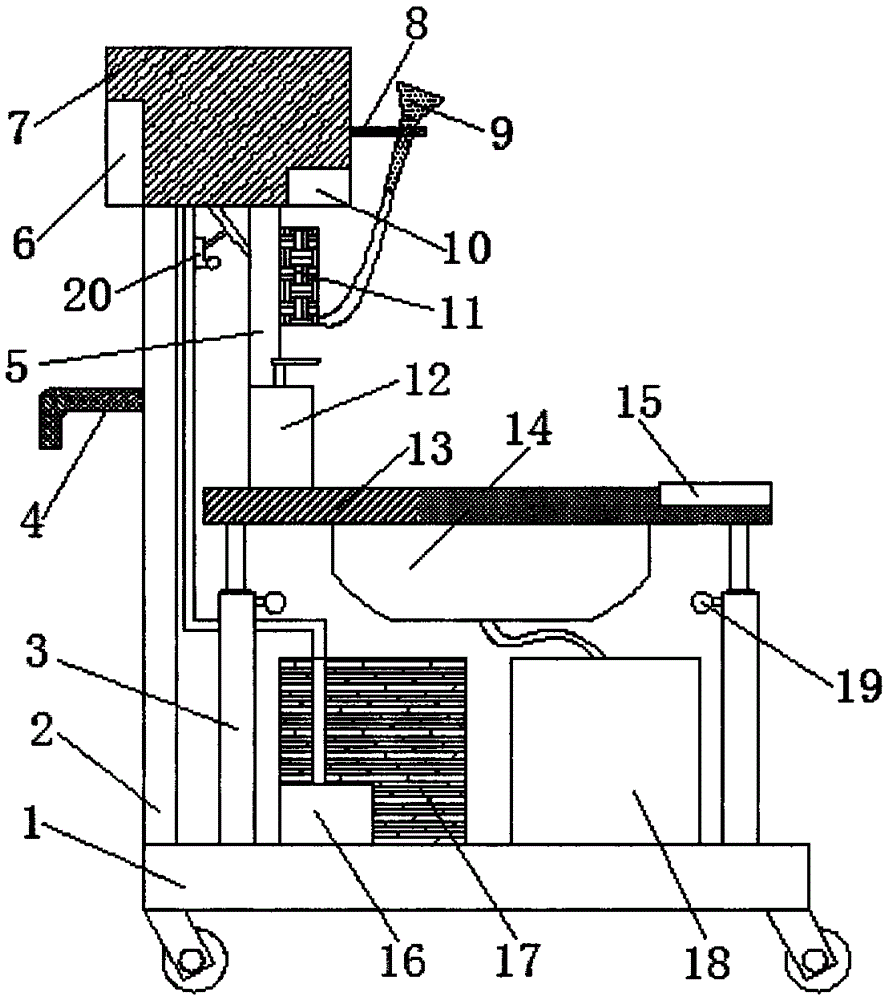

图1为本发明结构示意图。

图中：1滑动板、2支撑柱、3伸缩固定杆、4把手、5空心钢管、6加热器、7加热箱、8固定环、9喷淋器、10温度传感器、11扬声器、12洗液盒、13操作板、14洗头盆、15控制器、16水泵、17水箱、18污水箱、19固定螺母、20电子阀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，本发明提供一种技术方案：一种医用护理洗头车，包括滑动板1，滑动板1的底部设有滑轮，可以推动，方便使用，且滑动板1上从左往右依次设有支撑柱2和伸缩固定杆3，伸缩固定杆3的顶端连接操作板13，该伸缩固定杆3为四个，并且均匀分布在操作板13的四角底端，四个伸缩固定杆3上均设有固定螺母19，伸缩固定杆3可以根据病人身高调节高度，更贴心，四个伸缩固定杆3之间设有水箱17和污水箱18，该水箱17和污水箱18均位于滑动板1的上方，水箱17供水，污水箱18装洗头的污水，且操作板13的中部设有洗头盆14，该洗头盆14底端的出水口通过软管连接污水箱18，操作板13的两侧分别设有控制器15和洗液盒12，控制器15控制装置工作，洗液盒12装有洗头液，操作板13的表面有洗液盒12的一端设有两个空心钢管5，并且其中一个空心钢管5上设有扬声器11，空心钢管5的顶端连接加热箱7的底部，空心光管5起到支撑作用，并内部装有电源线，且加热箱7的底部还连接支撑柱2，支撑柱2也可以伸缩，加热箱7的内部左右两侧分别设有加热器6和温度传感器10，加热器6为水加热，温度传感器10感受水温，加热箱7底部的一个孔口通过水管连接水箱17内部的水泵16，水泵16抽水供给加热箱7，且加热箱7底部的另一个孔口通过软管连接喷淋器9，用于洗头，加热箱7底端连接的水管和软管之间通过胶质管连接，且水管与胶质管的连接处设有电子阀20，电性控制开关，控制器15分别电性连接加热器6、温度传感器10、扬声器11和电子阀20，喷淋器9放置在加热箱7右侧设置的固定环8上，不用时可以放置，加热箱7内还设有水位传感器，且水位传感器电性连接控制器15，当加热箱7内的水位达到一定时，不再供水，扬声器11的外表面设有防水保护网，以免损坏，洗头盆14的右侧设有缺口，且缺口内设有防水护垫，该缺口用于放置病人头部，防湿护垫使病人更舒适，操作板13的一侧的孔口通过电源线连接电吹风，且电吹风电性连接控制器15，洗完后可以给病人吹干。

工作原理：本发明工作时，通过控制器15控制水泵16抽水并输送到加热箱7，再由控制器15控制加热器6加热，打开喷淋器9对病人进行洗头，可以根据病人的身高用伸缩固定杆3和固定螺母18来调节洗头盆14的高度，洗头时，温度传感器10感受加热箱内部的水温，并随时将水温数据传送给控制器15，当达到一定温度时，控制器15控制扬声器11报出温度，提醒制冷，人后医护人员通过控制器15打开电子阀20，对进入喷淋器9的高温水进行制冷，直到洗头完成。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
