技术领域

本发明涉及一种医疗辅助器械，具体是一种用于内科护理的中药捣药器。

背景技术

中药的有效性与健康性，已被并且正在被数以亿万计的病患无数次地证明着，中医药的临床经验与药性检验是仅有二、三百年历史的现代西医，覆盖人群相对较少的其它边缘医学所无法比拟的。

中药深入人心还具有一下几点，一、安全、副作用少：由于中药外治是施于体表，它可以随时观察其适应和耐受情况而决定去留，不会像内服药物，如不对症，发生副作用时处理比较复杂，外治只要施治配药得当，是比较安全的，一般很少有副作用；二、对胃肠道无损伤；三、对肝肾刺激小：不管内服何种药物，通过胃肠吸收进入血液，其代谢产物尤其是一些毒性产物，都必须经过肝脏解毒、分解而通过肾脏排泄，这对于原先肝肾有疾病的人来说，也是难以回避的矛盾，而中药外治，大多经过皮肤、粘膜吸收，药物的成分进入体内已经通过一层屏障的过滤，有害成分也已量小、弱化，故对肝、肾的损害大多已非常小。

医务人员需要将中药捣碎，传统的是用捣药杆手动捣碎，当需要捣碎的中药材较多时，义务人员需要花费较多的时间来捣碎中药材，而且随着捣药时间的延长，对义务人员是一项较大的体力消耗，从而也影响了中药材的捣碎质量，不利于中药疗效的发挥。

发明内容

本发明的目的在于提供一种用于内科护理的中药捣药器，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种用于内科护理的中药捣药器，包括壳体，所述壳体的内部中间设置有弧形支撑板，弧形支撑板的端部与壳体的内壁相固定连接，所述弧形支撑板的均匀内部嵌入有若干筛网，弧形支撑板的上部设置有捣药头，捣药头的下部形状与弧形支撑板的上部中间处的形状相吻合，所述捣药头的上部固定连接有转轴，所述弧形支撑板的下部设置有储药箱，储药箱呈上端开口的形状，所述储药箱穿过壳体的右侧壁体并与壳体的右侧壁体相滑动连接，所述壳体的上部设置有连接盘，连接盘的内部固定嵌入有铁片，所述连接盘的上部设置有移动盘，移动盘的内部均匀固定嵌入有四个第一磁铁，位于左右侧的第一磁铁和位于前后侧的第一磁铁的磁南极和磁北极的方向相反，所述转轴穿过壳体的上侧壁体、连接盘和移动盘，转轴与壳体的上侧壁体和移动盘相转动连接，转轴与连接盘相固定连接，所述壳体的上部设置有安装箱，安装箱内设置有内槽轮，内槽轮的中间穿过有转动柱，所述转动柱的两端分别穿过安装箱的上下侧壁体，转动柱的下部开设有盲孔，所述转轴的顶端位于盲孔内，转动柱的顶端与盲孔的上侧通过螺旋弹簧相连接，所述盲孔的内壁开设有键槽，所述转轴上安装有平键，平键位于键槽内，所述转动柱上固定套接有主动带轮，所述安装箱的上侧壁体左侧转动连接有转动杆，转动杆上固定套接有从动带轮，所述主动带轮和从动带轮通过V型带相连接，所述转动杆的底端固定连接有连杆，连杆的端部固定连接有槽轮驱动柱，所述槽轮驱动柱位于内槽轮的驱动槽内，所述内槽轮的内部均匀固定嵌入有四个第二磁铁，位于左右侧的第二磁铁和位于前后侧的第二磁铁的磁南极和磁北极的方向相反，所述安装箱的上部安装有驱动装置，驱动装置与转动柱的上部相连接,所述移动盘的上部固定连接有伸缩杆，伸缩杆的自由端与安装箱的下侧外壁相固定连接，所述壳体的侧壁上部接通有进料通道。

作为本发明进一步的方案：所述筛网的数量至少三个。

作为本发明再进一步的方案：所述捣药头的下部均匀固定连接有球形凸起。

作为本发明再进一步的方案：所述储药箱的右侧外壁固定连接有把手。

作为本发明再进一步的方案：所述安装箱的下部与壳体的上部通过支撑柱相固定连接。

作为本发明再进一步的方案：所述键槽的长度为平键的长度的3-5倍。

作为本发明再进一步的方案：所述转动柱与壳体的接触处通过深沟球轴承相连接。

作为本发明再进一步的方案：所述转动杆与壳体的接触处通过深沟球轴承相连接。

作为本发明再进一步的方案：所述第一磁铁和第二磁铁均为钕铁硼磁铁。

作为本发明再进一步的方案：所述驱动装置包括电机，电机的输出端固定套接有主动锥齿轮，主动锥齿轮的啮合连接有从动锥齿轮，所述转动柱与从动锥齿轮的安装孔相固定连接。

与现有技术相比，本发明的有益效果是：本发明结构简单，通过电机的驱动，即可完成捣药头的转动和上下移动，提升了位于弧形支撑板上的中药的捣药质量和效率，并且拉动把手把储药箱拉出即可取出中药，操作方便，具有较强的实用性。

附图说明

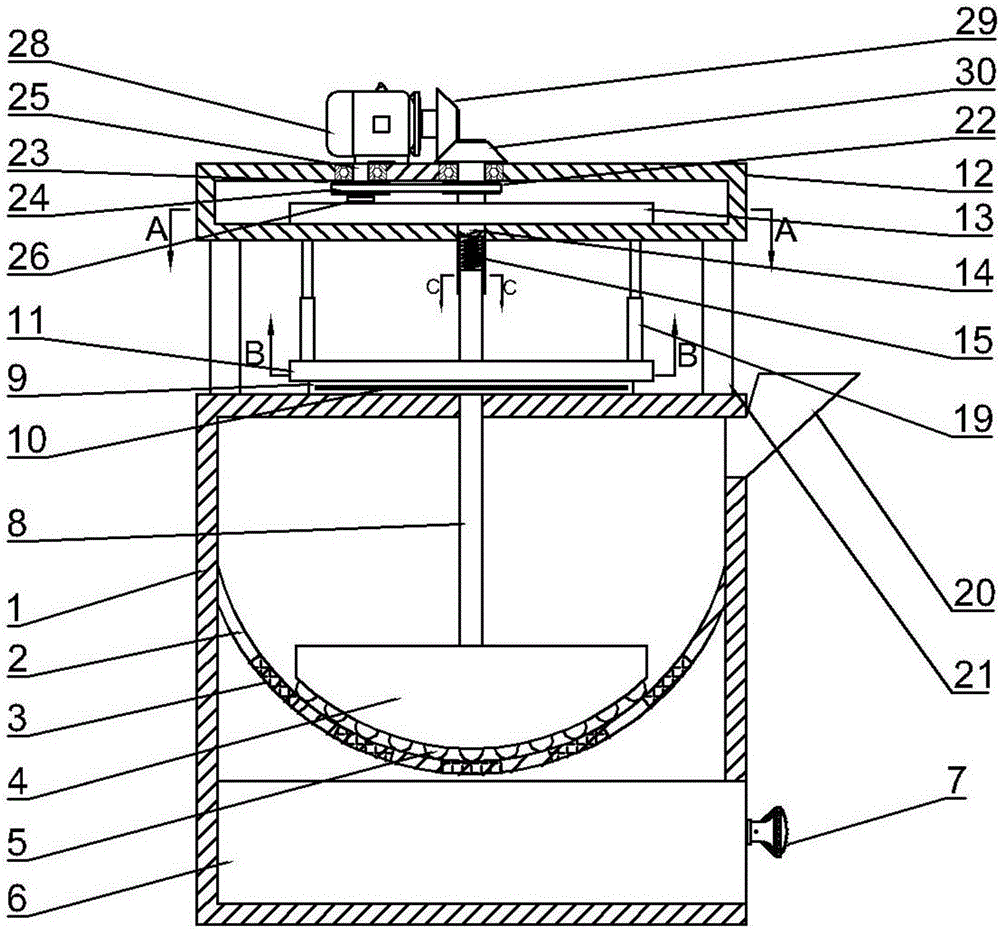

图1为一种用于内科护理的中药捣药器的结构示意图；

图2为一种用于内科护理的中药捣药器中A-A的剖视示意图；

图3为一种用于内科护理的中药捣药器中B-B的剖视示意图；

图4为一种用于内科护理的中药捣药器中C-C的剖视示意图。

图中：1-壳体、2-弧形支撑板、3-筛网、4-捣药头、5-球形凸起、6-储药箱、7-把手、8-转轴、9-连接盘、10-铁片、11-移动盘、12-安装箱、13-内槽轮、14-转动柱、15-螺旋弹簧、16-平键、17-第二磁铁、18-第一磁铁、19-伸缩杆、20-进料通道、21-支撑柱、22-主动带轮、23-从动带轮、24-V型带、25-转动杆、26-连杆、27-槽轮驱动柱、28-电机、29-主动锥齿轮、30-从动锥齿轮。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种用于内科护理的中药捣药器，包括壳体1，所述壳体1的内部中间设置有弧形支撑板2，弧形支撑板2的端部与壳体1的内壁相固定连接，所述弧形支撑板2的均匀内部嵌入有若干筛网3，弧形支撑板2的上部设置有捣药4头，捣药头4的下部形状与弧形支撑板2的上部中间处的形状相吻合，所述捣药头4的上部固定连接有转轴8，所述弧形支撑板2的下部设置有储药箱6，储药箱6呈上端开口的形状，所述储药箱6穿过壳体1的右侧壁体并与壳体1的右侧壁体相滑动连接，所述壳体1的上部设置有连接盘9，连接盘9的内部固定嵌入有铁片10，所述连接盘9的上部设置有移动盘11，移动盘11的内部均匀固定嵌入有四个第一磁铁18，位于左右侧的第一磁铁18位于前后侧的第一磁铁18的磁南极和磁北极的方向相反，所述转轴8穿过壳体1的上侧壁体、连接盘9和移动盘11，转轴8与壳体1的上侧壁体和移动盘11相转动连接，转轴8与连接盘9相固定连接，所述壳体1的上部设置有安装箱12，安装箱12内设置有内槽轮13，内槽轮13的中间穿过有转动柱14，所述转动柱14的两端分别穿过安装箱12的上下侧壁体，转动柱14的下部开设有盲孔，所述转轴8的顶端位于盲孔内，转动柱14的顶端与盲孔的上侧通过螺旋弹簧15相连接，所述盲孔的内壁开设有键槽，所述转轴8上安装有平键16，平键16位于键槽内，所述转动柱14上固定套接有主动带轮22，所述安装箱12的上侧壁体左侧转动连接有转动杆25，转动杆25上固定套接有从动带轮23，所述主动带轮22和从动带轮23通过V型带24相连接，所述转动杆25的底端固定连接有连杆26，连杆26的端部固定连接有槽轮驱动柱27，所述槽轮驱动柱27位于内槽轮13的驱动槽内，所述内槽轮13的内部均匀固定嵌入有四个第二磁铁17，位于左右侧的第二磁铁17和位于前后侧的第二磁铁17的磁南极和磁北极的方向相反，所述安装箱12的上部安装有驱动装置，驱动装置与转动柱14的上部相连接,所述移动盘11的上部固定连接有伸缩杆19，伸缩杆19的自由端与安装箱12的下侧外壁相固定连接，所述壳体1的侧壁上部接通有进料通道20。

将中药通过进料通道20注入到壳体1内部，驱动装置驱动转动柱14进行转动，由于转轴8与转动柱14内部的键槽通过平键16相连接，因此转动柱14带动转轴8进行转动，转轴8从而带动捣药头4进行转动，与此同时，转动柱14通过主动带轮22、从动带轮23和V型带24的传动带动转动杆25进行转动，转动杆25带动连杆26和槽轮驱动柱27进行转动，从而使内槽轮13进行90°间歇转动，由于位于左右侧的第一磁铁18和位于前后侧的第一磁铁17的磁南极和磁北极的方向相反，位于左右侧的第二磁铁17和位于前后侧的第二磁铁17的磁南极和磁北极的方向相反，因此内槽轮13每90°间歇转动一次，上下位置相对应的第一磁铁18和第二磁铁18的位置相交错开一次，当上下位置相对应的第一磁铁18和第二磁铁17的磁南极和磁北极的方向相反时，第一磁铁18和第二磁铁17相互排斥，第一磁铁18带动移动盘11下移，从而使连接盘9下移，因此捣药头4进行下移，旋转状态的捣药头4对弧形支撑板2上的中药进行捣药，当内槽轮13再次90°间歇转动，此时第一磁铁18和第二磁铁17相互吸引，由于转轴8与盲孔通过螺旋弹簧15相连接，配合螺旋弹簧15的拉力，第一磁铁18带动移动盘11进行上移，由于第一磁铁18和铁片10相互吸引，因此连接盘9带动转轴8进行上移，当内槽轮13再次进行间歇转动时，即可进行下一个捣药循环，符合要求的中药通过筛网3进入储药箱6内，拉出储药箱6即可取出中药。

所述筛网3的数量至少三个。

所述捣药头4的下部均匀固定连接有球形凸起5。

所述储药箱6的右侧外壁固定连接有把手7。

所述安装箱12的下部与壳体1的上部通过支撑柱21相固定连接。

所述键槽的长度为平键16的长度的3-5倍。

所述转动柱14与壳体1的接触处通过深沟球轴承相连接。

所述转动杆25与壳体1的接触处通过深沟球轴承相连接。

所述第一磁铁18和第二磁铁17均为钕铁硼磁铁。

所述驱动装置包括电机28，电机28的输出端固定套接有主动锥齿轮29，主动锥齿轮29的啮合连接有从动锥齿轮30，所述转动柱14与从动锥齿轮30的安装孔相固定连接。

本发明的工作原理是：将中药通过进料通道20注入到壳体1内部，驱动装置驱动转动柱14进行转动，由于转轴8与转动柱14内部的键槽通过平键16相连接，因此转动柱14带动转轴8进行转动，转轴8从而带动捣药头4进行转动，与此同时，转动柱14通过主动带轮22、从动带轮23和V型带24的传动带动转动杆25进行转动，转动杆25带动连杆26和槽轮驱动柱27进行转动，从而使内槽轮13进行90°间歇转动，由于位于左右侧的第一磁铁18和位于前后侧的第一磁铁17的磁南极和磁北极的方向相反，位于左右侧的第二磁铁17和位于前后侧的第二磁铁17的磁南极和磁北极的方向相反，因此内槽轮13每90°间歇转动一次，上下位置相对应的第一磁铁18和第二磁铁18的位置相交错开一次，当上下位置相对应的第一磁铁18和第二磁铁17的磁南极和磁北极的方向相反时，第一磁铁18和第二磁铁17相互排斥，第一磁铁18带动移动盘11下移，从而使连接盘9下移，因此捣药头4进行下移，旋转状态的捣药头4对弧形支撑板2上的中药进行捣药，当内槽轮13再次90°间歇转动，此时第一磁铁18和第二磁铁17相互吸引，由于转轴8与盲孔通过螺旋弹簧15相连接，配合螺旋弹簧15的拉力，第一磁铁18带动移动盘11进行上移，由于第一磁铁18和铁片10相互吸引，因此连接盘9带动转轴8进行上移，当内槽轮13再次进行间歇转动时，即可进行下一个捣药循环，符合要求的中药通过筛网3进入储药箱6内，拉出储药箱6即可取出中药。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
