技术领域

本发明涉及一种思想政治宣传用具，更具体的说是一种思想政治教育机械车。

背景技术

思想宣传工作是一项重要的工作，它关系到能否在基层群众中宣传好党的路线方针政策，能否始终坚持正确的舆论导向等重大问题，所以设计一种思想政治教育机械车是非常偶必要的。

发明内容

本发明主要解决的技术问题是提供一种思想政治教育机械车，机械车可以按轨道进行移动，设有广告牌架装置，可以安放不同大小广告牌，并且设有摇摆广告牌架装置，安装的广告牌可以进行摇摆，便于人们观看。

为解决上述技术问题，本发明涉及一种思想政治宣传用具，更具体的说是一种思想政治教育机械车，包括底盘、广告牌架装置、机械车移动装置、摇摆广告牌架装置和万向轮，机械车可以按轨道进行移动，设有广告牌架装置，可以安放不同大小广告牌，并且设有摇摆广告牌架装置，安装的广告牌可以进行摇摆，便于人们观看。

所述广告牌架装置包括梯形滑道、挡块、弹簧、挡板、滑座、固定座、广告牌架杆和广告牌槽，底盘上设有梯形滑道，梯形滑道上设有挡块，挡块固定连接在梯形滑道上，滑座安装在梯形滑道上，滑座与梯形滑道相对应，滑座可在梯形滑道上移动，滑座的一端连接有挡板，挡板与挡块之间连接有弹簧，底盘上设有固定座，滑座和固定座上通过焊接连接有广告牌架杆，广告牌架杆上设有广告牌槽。

所述机械车移动装置包括电机Ⅰ、电机架Ⅰ、电机转轴、不完全齿轮、不完全齿轮盘、连接杆、圆盘、轨道、凸棱、齿轮Ⅰ、轴Ⅰ、限位盘、齿轮Ⅱ、轴Ⅱ、齿轮齿和轴架，电机架通过焊接与底盘相连接，电机架Ⅰ上安装有电机Ⅰ，电机转轴的一端通过键连接有不完全齿轮，不完全齿轮与不完全齿轮盘相对应，不完全齿轮盘通过连接杆与圆盘相连接，圆盘的中心处通过焊接连接有轴Ⅱ，轴Ⅱ上设有轴架，轴架与轴Ⅱ连接处设有轴承，轴架通过焊接连接在底盘上，齿轮Ⅱ通过键连接在轴Ⅱ上，轴Ⅰ连接在底盘上，轴Ⅰ与底盘连接处设有轴承，齿轮Ⅰ通过键连接在轴Ⅰ上，齿轮Ⅰ与齿轮Ⅱ啮合，齿轮Ⅰ上设有限位盘，轨道上设有凸棱和齿轮齿，齿轮Ⅰ与齿轮齿啮合，限位盘安放在凸棱上。

所述摇摆广告牌架装置包括摆动盘、短轴Ⅰ、电机架Ⅱ、电机Ⅱ、短轴架、短轴Ⅱ、折杆、圆杆Ⅰ、圆杆Ⅱ、摇摆广告牌架和紧定螺钉，底盘上设有短轴Ⅰ，短轴Ⅰ与底盘接触处设有轴承，短轴Ⅰ上端与摆动盘通过焊接连接，摆动盘上端设有四个圆杆Ⅱ，圆杆Ⅱ上端设有摆动盘，摆动盘上端设有短轴Ⅰ，短轴Ⅰ上端通过焊接连接有摇摆广告牌架，摇摆广告牌架上设有紧定螺钉，底盘上设有两个短轴架，短轴架上设有短轴Ⅱ，短轴Ⅱ与短轴架连接处设有轴承，短轴Ⅱ上连接有折杆，两个折杆之间连接有圆杆Ⅰ，圆杆Ⅰ与四个圆杆Ⅱ相接触，底盘上设有电机架Ⅱ，电机架Ⅱ上安装有电机Ⅱ，电机Ⅱ与短轴Ⅱ相连接。

底盘下端通过螺钉连接有四个万向轮，底盘上端设有广告牌架装置、机械车移动装置和摇摆广告牌架装置。

作为本技术方案的进一步优化，本发明一种思想政治教育机械车所述轨道可以弯曲。

作为本技术方案的进一步优化，本发明一种思想政治教育机械车所述底盘的材料为不锈钢。

本发明一种思想政治教育机械车的有益效果为：

本发明一种思想政治教育机械车，机械车可以按轨道进行移动，设有广告牌架装置，可以安放不同大小广告牌，并且设有摇摆广告牌架装置，安装的广告牌可以进行摇摆，便于人们观看。

附图说明

下面结合附图和具体实施方法对本发明做进一步详细的说明。

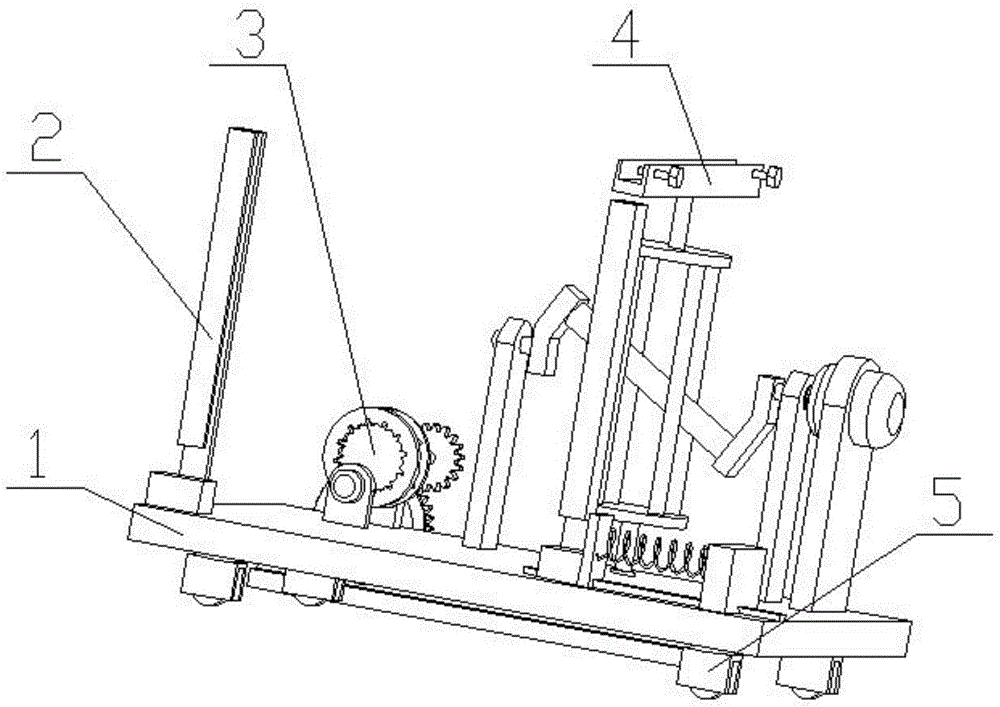

图1为本发明一种思想政治教育机械车的结构示意图。

图2为广告牌架装置的结构示意图。

图3为机械车移动装置的结构示意图

图4为图3中A的局部放大图。

图5为摇摆广告牌架装置的结构示意图。

图中：底盘1；广告牌架装置2；梯形滑道2-1；挡块2-2；弹簧2-3；挡板2-4；滑座2-5；固定座2-6；广告牌架杆2-7；广告牌槽2-8；机械车移动装置3；电机Ⅰ3-1；电机架Ⅰ3-2；电机转轴3-3；不完全齿轮3-4；不完全齿轮盘3-5；连接杆3-6；圆盘3-7；轨道3-8；凸棱3-9；齿轮Ⅰ3-10；轴Ⅰ3-11；限位盘3-12；齿轮Ⅱ3-13；轴Ⅱ3-14；齿轮齿3-15；轴架3-16；摇摆广告牌架装置4；摆动盘4-1；短轴Ⅰ4-2；电机架Ⅱ4-3；电机Ⅱ4-4；短轴架4-5；短轴Ⅱ4-6；折杆4-7；圆杆Ⅰ4-8；圆杆Ⅱ4-9；摇摆广告牌架4-10；紧定螺钉4-11；万向轮5。

具体实施方式

具体实施方式一：

下面结合图1、2、3、4、5说明本实施方式，本发明涉及一种思想政治宣传用具，更具体的说是一种思想政治教育机械车，包括底盘1、广告牌架装置2、机械车移动装置3、摇摆广告牌架装置4和万向轮5，机械车可以按轨道进行移动，设有广告牌架装置，可以安放不同大小广告牌，并且设有摇摆广告牌架装置，安装的广告牌可以进行摇摆，便于人们观看。

所述广告牌架装置2包括梯形滑道2-1、挡块2-2、弹簧2-3、挡板2-4、滑座2-5、固定座2-6、广告牌架杆2-7和广告牌槽2-8，底盘1上设有梯形滑道2-1，梯形滑道2-1上设有挡块2-2，挡块2-2固定连接在梯形滑道2-1上，滑座2-5安装在梯形滑道2-1上，滑座2-5与梯形滑道2-1相对应，滑座2-5可在梯形滑道2-1上移动，滑座2-5的一端连接有挡板2-4，挡板2-4与挡块2-2之间连接有弹簧2-3，底盘1上设有固定座2-6，滑座2-5和固定座2-6上通过焊接连接有广告牌架杆2-7，广告牌架杆2-7上设有广告牌槽2-8。

所述机械车移动装置3包括电机Ⅰ3-1、电机架Ⅰ3-2、电机转轴3-3、不完全齿轮3-4、不完全齿轮盘3-5、连接杆3-6、圆盘3-7、轨道3-8、凸棱3-9、齿轮Ⅰ3-10、轴Ⅰ3-11、限位盘3-12、齿轮Ⅱ3-13、轴Ⅱ3-14、齿轮齿3-15和轴架3-16，电机架3-2通过焊接与底盘1相连接，电机架Ⅰ3-2上安装有电机Ⅰ3-1，电机转轴3-3的一端通过键连接有不完全齿轮3-4，不完全齿轮3-4与不完全齿轮盘3-5相对应，不完全齿轮盘3-5通过连接杆3-6与圆盘3-7相连接，圆盘3-7的中心处通过焊接连接有轴Ⅱ3-14，轴Ⅱ3-14上设有轴架3-16，轴架3-16与轴Ⅱ3-14连接处设有轴承，轴架3-16通过焊接连接在底盘1上，齿轮Ⅱ3-13通过键连接在轴Ⅱ3-14上，轴Ⅰ3-11连接在底盘1上，轴Ⅰ3-11与底盘1连接处设有轴承，齿轮Ⅰ3-10通过键连接在轴Ⅰ3-11上，齿轮Ⅰ3-10与齿轮Ⅱ3-13啮合，齿轮Ⅰ3-10上设有限位盘3-12，轨道3-8上设有凸棱3-9和齿轮齿3-15，齿轮Ⅰ3-10与齿轮齿3-15啮合，限位盘3-12安放在凸棱3-9上。

所述摇摆广告牌架装置4包括摆动盘4-1、短轴Ⅰ4-2、电机架Ⅱ4-3、电机Ⅱ4-4、短轴架4-5、短轴Ⅱ4-6、折杆4-7、圆杆Ⅰ4-8、圆杆Ⅱ4-9、摇摆广告牌架4-10和紧定螺钉4-11，底盘1上设有短轴Ⅰ4-2，短轴Ⅰ4-2与底盘1接触处设有轴承，短轴Ⅰ4-2上端与摆动盘4-1通过焊接连接，摆动盘4-1上端设有四个圆杆Ⅱ4-9，圆杆Ⅱ4-9上端设有摆动盘4-1，摆动盘4-1上端设有短轴Ⅰ4-2，短轴Ⅰ4-2上端通过焊接连接有摇摆广告牌架4-10，摇摆广告牌架4-10上设有紧定螺钉4-11，底盘1上设有两个短轴架4-5，短轴架4-5上设有短轴Ⅱ4-6，短轴Ⅱ4-6与短轴架4-5连接处设有轴承，短轴Ⅱ4-6上连接有折杆4-7，两个折杆4-7之间连接有圆杆Ⅰ4-8，圆杆Ⅰ4-8与四个圆杆Ⅱ4-9相接触，底盘1上设有电机架Ⅱ4-3，电机架Ⅱ4-3上安装有电机Ⅱ4-4，电机Ⅱ4-4与短轴Ⅱ4-6相连接。

广告牌架装置2工作时，将滑座2-5推动到挡块2-2方向，将广告牌放入两个广告牌架杆2-7上的广告牌槽2-8之间，这时松开滑座2-5，由于弹簧2-3的作用广告牌被夹在两个广告牌架杆2-7之间固定，由于弹簧2-3具有弹力推动滑座2-5，所以广告牌架装置2中可以安不同规格的广告牌。机械车移动装置3工作时，开启电机Ⅰ3-1，电机Ⅰ3-1带动不完全齿轮3-4旋转，不完全齿轮3-4带动不完全齿轮盘3-5间歇性转动，不完全齿轮盘3-5通过连接杆3-6带动圆盘3-7间歇性转动，圆盘3-7带动轴Ⅱ3-14间歇性转动，轴Ⅱ3-14带动齿轮Ⅱ3-13间歇性转动，齿轮Ⅱ3-13带动齿轮Ⅰ3-10间歇性转动，齿轮Ⅰ3-10通过轨道3-8带动底盘1通过万向轮5在地面上间歇性移动。摇摆广告牌架装置4工作时，开启电机Ⅱ4-4，电机Ⅱ4-4通过短轴Ⅱ4-6带动折杆4-7在短轴架4-5上转动，折杆4-7通过圆杆Ⅰ4-8带动另一侧的折杆4-7也随之在短轴架4-5上转动，由于圆杆Ⅰ4-8与四个圆杆Ⅱ4-9相接触，所以在折杆4-7旋转时圆杆Ⅰ4-8会通过圆杆Ⅱ4-9带动摆动盘4-1做摇摆运动，摆动盘4-1通过短轴Ⅰ4-2带动摇摆广告牌架4-10做摇摆运动，摇摆广告牌架4-10上可以安装广告牌，并且利用紧定螺钉4-11紧定螺钉固定，广告牌即可随摇摆广告牌架4-10做摇摆运动。

底盘1下端通过螺钉连接有四个万向轮5，底盘1上端设有广告牌架装置2、机械车移动装置3和摇摆广告牌架装置4。

具体实施方式二：

下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式一作进一步说明，所述轨道3-8的长度可根据实际情况调整，并且轨道3-8可以弯曲，这样的设计使装置具有更灵活的应用。

具体实施方式三：

下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式一作进一步说明，所述底盘1的材料为不锈钢，不锈钢不易生锈，增加装置寿命。

本发明一种思想政治教育机械车的工作原理：广告牌架装置2工作时，将滑座2-5推动到挡块2-2方向，将广告牌放入两个广告牌架杆2-7上的广告牌槽2-8之间，这时松开滑座2-5，由于弹簧2-3的作用广告牌被夹在两个广告牌架杆2-7之间固定，由于弹簧2-3具有弹力推动滑座2-5，所以广告牌架装置2中可以安不同规格的广告牌。机械车移动装置3工作时，开启电机Ⅰ3-1，电机Ⅰ3-1带动不完全齿轮3-4旋转，不完全齿轮3-4带动不完全齿轮盘3-5间歇性转动，不完全齿轮盘3-5通过连接杆3-6带动圆盘3-7间歇性转动，圆盘3-7带动轴Ⅱ3-14间歇性转动，轴Ⅱ3-14带动齿轮Ⅱ3-13间歇性转动，齿轮Ⅱ3-13带动齿轮Ⅰ3-10间歇性转动，齿轮Ⅰ3-10通过轨道3-8带动底盘1通过万向轮5在地面上间歇性移动。摇摆广告牌架装置4工作时，开启电机Ⅱ4-4，电机Ⅱ4-4通过短轴Ⅱ4-6带动折杆4-7在短轴架4-5上转动，折杆4-7通过圆杆Ⅰ4-8带动另一侧的折杆4-7也随之在短轴架4-5上转动，由于圆杆Ⅰ4-8与四个圆杆Ⅱ4-9相接触，所以在折杆4-7旋转时圆杆Ⅰ4-8会通过圆杆Ⅱ4-9带动摆动盘4-1做摇摆运动，摆动盘4-1通过短轴Ⅰ4-2带动摇摆广告牌架4-10做摇摆运动，摇摆广告牌架4-10上可以安装广告牌，并且利用紧定螺钉4-11紧定螺钉固定，广告牌即可随摇摆广告牌架4-10做摇摆运动。

当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
