技术领域

本发明涉及锅炉供热安全技术领域，具体为一种双能源锅炉安全保护装置。

背景技术

锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体。锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分。锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能；随着时间的的推移，锅炉的能源也越来越广泛，但双能源锅炉的安全也越来越受到关注。

发明内容

本发明的目的在于提供一种双能源锅炉安全保护装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种双能源锅炉安全保护装置，包括炉体、水泵、控制箱，所述的炉体底侧连接有锅炉座，所述的炉体正面的中央位置设置有燃料进口门，所述的底座正面的中央位置安装有炉渣出口门，所述的炉体的顶端中央位置连接有烟囱连接管，所述的烟囱连接管的一侧设置有流通管a，所述的烟囱连接管的另一侧设置有流通管b，所述的烟囱连接管的正面安装有锅炉压力表，所述的锅炉压力表的底端与炉体顶面连接，所述的锅炉压力表的一侧安装有温度表，所述的温度表的底端与炉体顶面连接，所述的锅炉压力表的另一侧安装有电压显示表，所述的炉体的一侧设置有水泵，所述的水泵与炉体之间通过进水管连接，所述的水泵与炉体之间的进水管中央位置安装有溢流阀，所述的进水管的一侧设置有放水管，所述的放水管的中央位置设置有单向阀，所述的炉体的另一侧的中央位置安装有控制箱，所述的控制箱的上侧设置有出水管，所述的出水管的一端与炉体相连接，所述的出水管的另一端连接有流量阀，所述的控制箱的下侧设置有回水管，所述的回水管的一端与炉体相连接，所述的回水管的另一端连接有回流阀。

优选的，燃料进口门正面靠近一端边缘的位置安装有旋转把手，燃料进口门的另一端通过合页与炉体相连接，回水管与出水管处于同一竖直位置，回水管与出水管的直径相同，炉渣出口门正面一端靠近边缘的位置设置有拨块，炉渣出口门的另一端通过连接块与炉体相连接，炉渣出口门的一侧安装有卡块，卡块的一端设置有卡槽，拨块与卡块相对应。

优选的，炉体的材质为铸铁，炉体的最外层为外壁，外壁的内侧为水层a，水层a的内侧为加热层，加热层的内侧为水层b，水层b的内侧为内壁，外壁的外表面涂有防锈漆，内壁的材料为耐高温合金，加热层的表面包裹有绝缘隔水膜。

优选的，炉体内部的中央位置安装有托管a，托管a均匀成排安装，托管a的两端与炉体内壁相连接，托管a的下侧设置有托管b，托管b均匀成排安装，托管b的两端与炉体内壁连接，托管a与托管b的材质为耐高温合金。

优选的，控制箱正面的上部安装有玻璃屏，控制箱的顶面中央位置安装有蜂鸣器，控制箱包括电源a、电源b、电压表，电源a的一端与空气开关电路连接，空气开关的另一端与加热片电路连接，加热片的另一端与开关a电路连接，开关a的另一端与电源a的另一端电路连接，电压表的两端分别与加热片的两端电路连接，电源b的两端分别与温度传感器、压力传感器、流量计、控制芯片的两端电路连接，电压表与电压显示表相关联，温度传感器与温度表相关联，压力传感器与锅炉压力表相关联，流量计与流量阀相关联。

优选的，锅炉座内部侧面的中央位置安装有两个喷水器，两个喷水器正对，喷水器的另一端设置有细喷头。

优选的，流通管a的两端与炉体顶面连接，流通管b的两端与炉体顶面连接，流通管b、流通管a的材质为钢，放水管的出口端与进水管垂直。

优选的，烟囱连接管的顶端连接有连接盘，连接盘的周边均匀设置有螺纹孔，燃料进口门与炉渣出口门处于同一竖直位置。

优选的，加热片与加热层相关联，水层a与水层b的厚度相同，锅炉压力表、温度表、电压显示表三者处于同一水平位置。

优选的，水泵为柱塞泵，蜂鸣器与处理芯片相关联，处理芯片与压力传感器、电流表、电压表、温度传感器相关联。

与现有技术相比，本发明的有益效果是：本发明采用连接盘，连接盘的周边设置有螺栓孔，通过螺栓孔将烟囱和烟囱连接管固定连接，防止烟囱轻易的移位或者脱落，保证安全，采用外壁涂有防锈漆，炉体的材质为铸铁，锅炉高温，从而使铸铁容易氧化，防锈漆可以将外壁与空气隔绝开，从而防止外壁生锈，延长锅炉的使用寿命，采用加热层，加热层处于水层a与水层b之间，加热层与加热片相关联，加热层能够同时的将水层a与水层b加热，提高能量的利用率，节能环保，加热层的外表面包裹有绝缘隔水膜，将加热层与水层a与水层b隔绝，防止受水侵袭，防止漏电，采用压力传感器，压力传感器可以检测锅炉内部的水压，压力传感器与锅炉压力表相关联，能够将锅炉内部压力实时的反应在锅炉压力表上，便于观察，便于控制压力，采用处理芯片，处理芯片能够处理温度、压力、流量的信息，并且对温度、压力、流量的信息进行反应。

附图说明

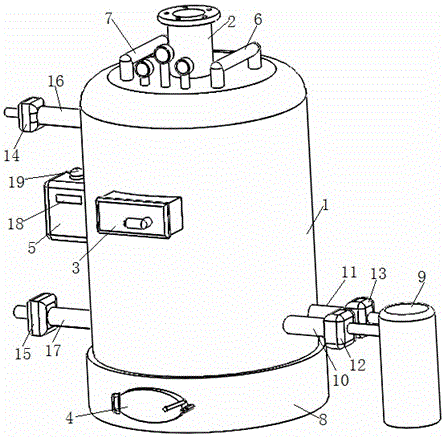

图1为本发明结构示意图；

图2为本发明斜视图；

图3为本发明俯视图；

图4为本发明剖视图；

图5为本发明局部示意图；

图6为本发明加热片电路图；

图7为本发明处理芯片电路图。

图中：1、炉体，2、烟囱连接管，3、燃料进口门，4、炉渣出口门，5、控制箱，6、流通管a，7、流通管b，8、锅炉座，9、水泵，10、进水管，11、放水管，12、溢流阀，13、单向阀，14、流量阀，15、回流阀，16、出水管，17、回水管，18、玻璃屏，19、蜂鸣器，20、温度表，21、锅炉压力表，22、电压显示表，23、连接盘，24、外壁，25、水层a，26、加热层，27、水层b，28、内壁，29、托管a，30、托管b，31、喷水器，32、旋转把手，33、合页，34、连接块，35、拨块，36、卡块，37、电源a，38、空气开关，39、加热片，40、电压表，41、电流表，42、开关a，43、电源b，44、温度传感器，45、压力传感器，46、流量计，47、处理芯片。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-7，本发明提供一种技术方案：包括炉体1、水泵9、控制箱5，炉体1底侧连接有锅炉座8，炉体1正面的中央位置设置有燃料进口门3，底座正面的中央位置安装有炉渣出口门4，炉体1的顶端中央位置连接有烟囱连接管2，烟囱连接管2的一侧设置有流通管a6，烟囱连接管2的另一侧设置有流通管b7，烟囱连接管2的正面安装有锅炉压力表21，锅炉压力表21的底端与炉体1顶面连接，锅炉压力表21的一侧安装有温度表20，温度表20的底端与炉体1顶面连接，锅炉压力表21的另一侧安装有电压显示表22，炉体1的一侧设置有水泵9，水泵9与炉体1之间通过进水管10连接，水泵9与炉体1之间的进水管10中央位置安装有溢流阀12，进水管10的一侧设置有放水管11，放水管11的中央位置设置有单向阀13，炉体1的另一侧的中央位置安装有控制箱5，控制箱5的上侧设置有出水管16，出水管16的一端与炉体1相连接，出水管16的另一端连接有流量阀14，控制箱5的下侧设置有回水管17，回水管17的一端与炉体1相连接，回水管17的另一端连接有回流阀15，燃料进口门3正面靠近一端边缘的位置安装有旋转把手32，燃料进口门3的另一端通过合页33与炉体1相连接，回水管17与出水管16处于同一竖直位置，回水管17与出水管16的直径相同，炉渣出口门4正面一端靠近边缘的位置设置有拨块35，炉渣出口门4的另一端通过连接块34与炉体1相连接，炉渣出口门4的一侧安装有卡块36，卡块36的一端设置有卡槽，拨块35与卡块36相对应，炉体1的材质为铸铁，炉体1的最外层为外壁24，外壁24的内侧为水层a25，水层a25的内侧为加热层26，加热层26的内侧为水层b27，水层b27的内侧为内壁28，外壁24的外表面涂有防锈漆，内壁28的材料为耐高温合金，加热层26的表面包裹有绝缘隔水膜，炉体1内部的中央位置安装有托管a29，托管a29均匀成排安装，托管a29的两端与炉体1内壁28相连接，托管a29的下侧设置有托管b30，托管b30均匀成排安装，托管b30的两端与炉体1内壁28连接，托管a29与托管b30的材质为耐高温合金，控制箱5正面的上部安装有玻璃屏18，控制箱5的顶面中央位置安装有蜂鸣器19，控制箱5包括电源a37、电源b43、电压表40，电源a37的一端与空气开关38电路连接，空气开关38的另一端与加热片39电路连接，加热片39的另一端与开关a42电路连接，开关a42的另一端与电源a37的另一端电路连接，电压表40的两端分别与加热片39的两端电路连接，电源b43的两端分别与温度传感器44、压力传感器45、流量计46、处理芯片47的两端电路连接，电压表40与电压显示表22相关联，温度传感器44与温度表20相关联，压力传感器45与锅炉压力表21相关联，流量计46与流量阀14相关联，锅炉座8内部侧面的中央位置安装有两个喷水器31，两个喷水器31正对，喷水器31的另一端设置有细喷头，流通管a6的两端与炉体1顶面连接，流通管b7的两端与炉体1顶面连接，流通管b7、流通管a6的材质为钢，放水管11的出口端与进水管10垂直，烟囱连接管2的顶端连接有连接盘23，连接盘23的周边均匀设置有螺纹孔，燃料进口门3与炉渣出口门4处于同一竖直位置，加热片39与加热层26相关联，水层a25与水层b27的厚度相同，锅炉压力表21、温度表20、电压显示表22三者处于同一水平位置，水泵9为柱塞泵，蜂鸣器19与处理芯片47相关联，处理芯片47与压力传感器45、电流表41、电压表40、温度传感器44相关联。

本发明在具体实施时，水泵9将水泵9入炉体1，溢流阀12有恒压保护的作用，可以在压力过大时对炉体1内的水进行泄压，放水管11可以进行放水，可以用单向阀13控制放水量，若锅炉采用煤加热，煤处在托管a29上，煤在托管a29上燃烧时，热量加热炉体1内的水，从而使水的温度升高，达到加热目的，当煤燃烧到一定程度时掉落至托管b30上，进而进入锅炉座8中，喷水器31喷水，可以将没有完全燃烧的煤渣熄灭，便于煤渣的除去，和煤渣的处理，提高安全度，若采用电加热时，加热层26同时加热水层a25与水层b27，节约能源，提高效率，空气开关38可以在漏电时及时的切断电源，保证安全，压力传感器45可以检测锅炉内部的压力，经过处理芯片47的处理，可以在压力过高时，对锅炉进行泄压，保障安全。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
