技术领域

本发明是一种电梯层门防脱装置，属于电梯领域。

背景技术

层门一般由门、导轨架、滑轮、滑块，门框、地坎等部件组成。层门应是无孔的门，净高度不得小于2m。层门关闭后门扇之间及门扇与立柱、门楣和地坎之间间隙应尽可能的小，乘客电梯应为1-6mm，载货电梯应为1-8mm。

目前行业上普遍采用层门装置防脱落配套具有防脱槽的门系统来实现防脱落功能，以防止乘客意外跌入井道内，防脱槽的门系统有采用门脚与地坎相配合的脱槽结构，门板与门套在前后方向互锁的结构等,但是,门板在经受软摆锤试验冲击的一瞬间，门板变形，门板上下两端会产生竖直方向的位移，若没有在竖直方向上进行结构约束，将会直接导致门板脱离地坎。

现有技术电梯层门普遍采用了上端动力装置，下端设置地坎的结构，在电梯使用过程中，电梯门板在受到冲击时，挂轮容易脱离导轨造成门板脱落，导致电梯层门受外力脱落，造成人员伤亡，进而引发重大事故，存在安全隐，为此我们设计出一种电梯层门上端动力防脱装置，来解决上述问题。

发明内容

针对现有技术存在的不足，本发明目的是提供一种电梯层门防脱装置，以解决电梯层门普遍采用了上端动力装置，下端设置地坎的结构，在电梯使用过程中，电梯门板在受到冲击时，挂轮容易脱离导轨造成门板脱落，导致电梯层门受外力脱落，造成人员伤亡，进而引发重大事故，存在安全隐，为此我们设计出一种电梯层门上端动力防脱装置，来解决上述问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种电梯层门防脱装置，其结构包括层门框、防脱装置、横梁连接杆、层门、轿门地坎、卡槽、滑轮板；

所述的层门框竖直安装在轿门地坎表面上，所述的层门框和轿门地坎相焊接，所述的层门框上设有横梁连接杆，所述的层门框和横梁连接杆为一体化结构，所述的防脱装置竖直插嵌在层门框顶端凹槽上并且设于横梁连接杆中间位置上，所述的防脱装置和层门框固定连接，所述的防脱装置与横梁连接杆相连接，所述的横梁连接杆下设有两扇左右层门，所述的横梁连接杆和层门活动连接，所述的层门竖直插嵌在轿门地坎的凹槽上并且与滑轮板相配合，所述的层门和轿门地坎采用过盈配合，所述的层门和防脱装置采用过盈配合，所述的轿门地坎内设有卡槽，所述的滑轮板设于轿门地坎内部底端，所述的滑轮板与轿门地坎固定连接；

所述的防脱装置由一号门机挂板、一号导轨、门机工作板、限位齿条、从动齿轮、滑动齿条、门机变频器、电动机、止滑皮带、齿轮轴、定位条、固定杆、导杆、防脱齿轮板、移动框、二号门机挂板、连接件、主动齿轮、定位轴、二号导轨、滑轨组成，所述的门机工作板为矩形结构且顶端中间位置上设有门机变频器，所述的门机工作板和门机变频器采用间隙配配合，所述的门机变频器右方设有电动机，所述的门机工作板和电动机活动连接，所述的电动机与门机变频器通过导线电连接，所述的门机工作板内壁从上到下依次设有定位条、二号导轨、一号导轨、滑轨，所述的二号导轨、一号导轨、滑轨均与门机工作板固定连接，所述的门机工作板和定位条通过固定杆相连接，所述的主动齿轮设于二号导轨下方，所述的主动齿轮与门机工作板通过定位轴相连接，所述的从动齿轮设于一号导轨上方，所述的从动齿轮与门机工作板通过定位轴活动连接，所述的电动机前端上设有齿轮轴，所述的电动机和齿轮轴采用过盈配合，所述的齿轮轴和主动齿轮通过止滑皮带相配合，所述的二号导轨上设有移动框，所述的二号导轨和移动框活动连接，所述的移动框内槽设有防脱齿轮板，所述的移动框和防脱齿轮板相连接，所述的防脱齿轮板顶端中间位置上设有导杆，所述的防脱齿轮板和导杆为一体化结构，所述的导杆和定位条相贴合，所述的主动齿轮与防脱齿轮板的内齿相啮合，所述的移动框下方设有二号门机挂板，所述的移动框和二号门机挂板通过连接件相焊接，所述的移动框左端上设有限位齿条，所述的移动框和限位齿条为一体化结构，所述的一号导轨上设有滑动齿条，所述的一号导轨和滑动齿条相配合，所述的滑动齿条和限位齿条通过从动齿轮相啮合，所述的一号门机挂板设于滑动齿条下方，所述的一号门机挂板和滑动齿条通过连接件相焊接，所述的一号门机挂板和二号门机挂板均与滑轨相配合，所述的一号门机挂板和二号门机挂板分别与两扇左右层门采用过盈配合，所述的门机工作板与层门框相焊接。

进一步地，所述的横梁连接杆还包括杆体、滑轮组、凸型槽，所述的杆体下设有凸型槽，所述的凸型槽上设有滑轮组，所述的杆体和滑轮组采用过盈配合，所述的杆体与层门框固定连接。

进一步地，所述的层门还包括门体、T型杆、防脱板、辅助滚轮、滑轮。

进一步地，所述的门体下设有防脱板，所述的门体与防脱板一端相焊接，所述的防脱板另一端上设有辅助滚轮，所述的防脱板另一端和辅助滚轮采用过盈配合，所述的门体底端设有滑轮，所述的门体和滑轮相配合，所述的T型杆竖直安装在门体顶端，所述的T型杆和门体相焊接，所述的T型杆嵌套在凸型槽凹槽上，所述的滑轮板与滑轮相配合。

进一步地，所述的限位齿条还包括卡条，所述的限位齿条表面下设有两个卡条，所述的限位齿条和卡条为一体化结构。

进一步地，所述的防脱装置表面上设有电源线。

进一步地，所述的一号门机挂板和二号门机挂板均采用不锈钢材质制作，防止生锈，增加使用寿命。

有益效果

本发明一种电梯层门防脱装置，当使用者想使用本发明的时候将门机变频器通上电能，利用门机变频器对电动机进行控制，电动机通过齿轮轴将电能转化为动能，止滑皮带利用齿轮轴旋转带动主动齿轮进行顺时针旋转，主动齿轮通过防脱齿轮板使移动框在二号导轨上左右移动，避免了层门脱轨的可能性，防脱齿轮板顶端设有导杆，导杆通过定位条使防脱齿轮板可以形成一个椭圆形旋转的状态，移动框左端上设有限位齿条，限位齿条通过移动框的左右移动配合从动齿轮带动滑动齿条在一号导轨上移动，从而使滑动齿条与移动框之间的移动方向相反，滑动齿条与移动框分别配合一号门机挂板和二号门机挂板让其可以在滑轨上滑行，并且让两扇层门能够并排合并或分开，层门顶端设有T型杆，层门通过T型杆在横梁连接杆下的凸型槽上运行，T型杆配合滑轮组能够让层门的移动更加顺畅，并且不易脱轨，层门通过底部的防脱板和辅助滚轮可以在轿门地坎的凹槽上稳固滑行移动。

为了实现电梯层门防脱装置能够上端动力防止层门脱轨，层门框顶端设有防脱装置，层门通过防脱装置可以进行并排合并与分开，防脱装置利用电动机驱动主动齿轮使防脱齿轮板带动移动框在设置好的范围内进行工作，避免右层门在移动时脱轨，而移动框上的限位齿条配合从动齿轮带动滑动齿条往相反的方向移动，使左层门可以配合右层门并排开关，限位齿条通过卡条可以限制从动齿轮旋转的范围，该设计符合原理，提高上端动力装置运行的稳定性，防止电梯门板受冲击时脱落，保证电梯的安全。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

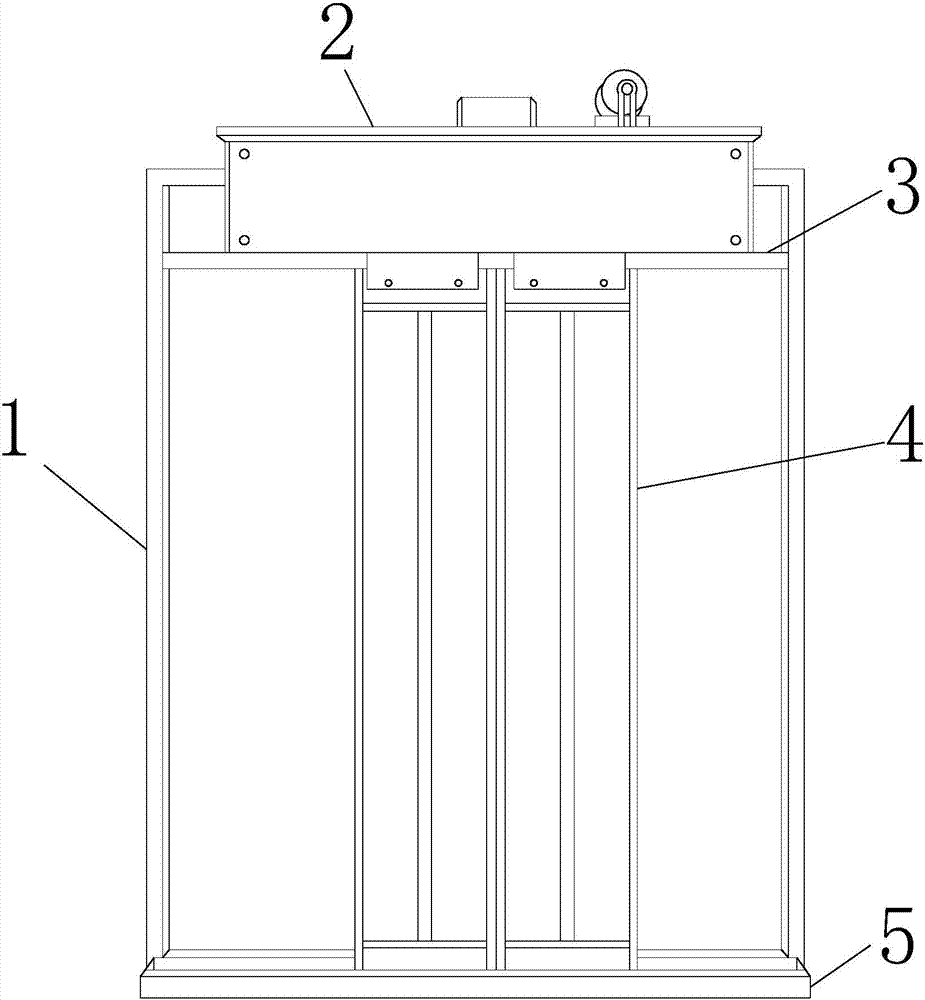

图1为本发明一种电梯层门防脱装置的结构示意图。

图2为本发明一种电梯层门防脱装置层门的结构示意图。

图3为本发明一种电梯层门防脱装置防脱装置的结构示意图。

图4为本发明一种电梯层门防脱装置防脱装置的工作图。

图5为本发明一种电梯层门防脱装置A的放大图。

图中：层门框-1、防脱装置-2、横梁连接杆-3、层门-4、轿门地坎-5、卡槽-6、滑轮板-7、一号门机挂板-201、一号导轨-202、门机工作板-203、限位齿条-204、从动齿轮-205、滑动齿条-206、门机变频器-207、电动机-208、止滑皮带-209、齿轮轴-210、定位条-211、固定杆-212、导杆-213、防脱齿轮板-214、移动框-215、二号门机挂板-216、连接件-217、主动齿轮-218、定位轴-219、二号导轨-220、滑轨-221、卡条-2041、杆体-301、滑轮组-302、凸型槽-303、门体-401、T型杆-402、防脱板-403、辅助滚轮-404、滑轮-405。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图5，本发明提供一种电梯层门防脱装置，其结构包括层门框1、防脱装置2、横梁连接杆3、层门4、轿门地坎5、卡槽6、滑轮板7；

所述的层门框1竖直安装在轿门地坎5表面上，所述的层门框1和轿门地坎5相焊接，所述的层门框1上设有横梁连接杆3，所述的层门框1和横梁连接杆3为一体化结构，所述的防脱装置2竖直插嵌在层门框1顶端凹槽上并且设于横梁连接杆3中间位置上，所述的防脱装置2和层门框1固定连接，所述的防脱装置2与横梁连接杆3相连接，所述的横梁连接杆3下设有两扇左右层门4，所述的横梁连接杆3和层门4活动连接，所述的层门4竖直插嵌在轿门地坎5的凹槽上并且与滑轮板7相配合，所述的层门4和轿门地坎5采用过盈配合，所述的层门4和防脱装置2采用过盈配合，所述的轿门地坎5内设有卡槽6，所述的滑轮板7设于轿门地坎5内部底端，所述的滑轮板7与轿门地坎5固定连接；

所述的防脱装置2由一号门机挂板201、一号导轨202、门机工作板203、限位齿条204、从动齿轮205、滑动齿条206、门机变频器207、电动机208、止滑皮带209、齿轮轴210、定位条211、固定杆212、导杆213、防脱齿轮板214、移动框215、二号门机挂板216、连接件217、主动齿轮218、定位轴219、二号导轨220、滑轨221组成，所述的门机工作板203为矩形结构且顶端中间位置上设有门机变频器207，所述的门机工作板203和门机变频器207采用间隙配配合，所述的门机变频器207右方设有电动机208，所述的门机工作板203和电动机208活动连接，所述的电动机208与门机变频器207通过导线电连接，所述的门机工作板203内壁从上到下依次设有定位条211、二号导轨220、一号导轨202、滑轨221，所述的二号导轨220、一号导轨202、滑轨221均与门机工作板203固定连接，所述的门机工作板203和定位条211通过固定杆212相连接，所述的主动齿轮218设于二号导轨220下方，所述的主动齿轮218与门机工作板203通过定位轴219相连接，所述的从动齿轮205设于一号导轨202上方，所述的从动齿轮205与门机工作板203通过定位轴219活动连接，所述的电动机208前端上设有齿轮轴210，所述的电动机208和齿轮轴210采用过盈配合，所述的齿轮轴210和主动齿轮218通过止滑皮带209相配合，所述的二号导轨220上设有移动框215，所述的二号导轨220和移动框215活动连接，所述的移动框215内槽设有防脱齿轮板214，所述的移动框215和防脱齿轮板214相连接，所述的防脱齿轮板214顶端中间位置上设有导杆213，所述的防脱齿轮板214和导杆213为一体化结构，所述的导杆213和定位条211相贴合，所述的主动齿轮218与防脱齿轮板214的内齿相啮合，所述的移动框215下方设有二号门机挂板216，所述的移动框215和二号门机挂板216通过连接件217相焊接，所述的移动框215左端上设有限位齿条204，所述的移动框215和限位齿条204为一体化结构，所述的一号导轨202上设有滑动齿条206，所述的一号导轨202和滑动齿条206相配合，所述的滑动齿条206和限位齿条204通过从动齿轮205相啮合，所述的一号门机挂板201设于滑动齿条206下方，所述的一号门机挂板201和滑动齿条206通过连接件217相焊接，所述的一号门机挂板201和二号门机挂板216均与滑轨221相配合，所述的一号门机挂板201和二号门机挂板216分别与两扇左右层门4采用过盈配合，所述的门机工作板203与层门框1相焊接。

所述的横梁连接杆3还包括杆体301、滑轮组302、凸型槽303，所述的杆体301下设有凸型槽303，所述的凸型槽303上设有滑轮组302，所述的杆体301和滑轮组302采用过盈配合，所述的杆体301与层门框1固定连接，所述的层门4还包括门体401、T型杆402、防脱板403、辅助滚轮404、滑轮405，所述的门体401下设有防脱板403，所述的门体401与防脱板403一端相焊接，所述的防脱板403另一端上设有辅助滚轮404，所述的防脱板403另一端和辅助滚轮404采用过盈配合，所述的门体401底端设有滑轮405，所述的门体401和滑轮405相配合，所述的T型杆402竖直安装在门体401顶端，所述的T型杆402和门体401相焊接，所述的T型杆402嵌套在凸型槽303凹槽上，所述的滑轮板7与滑轮405相配合，所述的限位齿条204还包括卡条2041，所述的限位齿条204表面下设有两个卡条2041，所述的限位齿条204和卡条2041为一体化结构，所述的防脱装置2表面上设有电源线，所述的一号门机挂板201和二号门机挂板216均采用不锈钢材质制作，防止生锈，增加使用寿命。

当使用者想使用本发明的时候将门机变频器207通上电能，利用门机变频器207对电动机208进行控制，电动机208通过齿轮轴210将电能转化为动能，止滑皮带209利用齿轮轴210旋转带动主动齿轮218进行顺时针旋转，主动齿轮218通过防脱齿轮板214使移动框215在二号导轨220上左右移动，避免了层门4脱轨的可能性，防脱齿轮板214顶端设有导杆213，导杆213通过定位条211使防脱齿轮板214可以形成一个椭圆形旋转的状态，移动框215左端上设有限位齿条204，限位齿条204通过移动框215的左右移动配合从动齿轮205带动滑动齿条206在一号导轨202上移动，从而使滑动齿条206与移动框215之间的移动方向相反，滑动齿条206与移动框215分别配合一号门机挂板201和二号门机挂板216让其可以在滑轨221上滑行，并且让两扇层门4能够并排合并或分开，层门4顶端设有T型杆402，层门4通过T型杆402在横梁连接杆3下的凸型槽303上运行，T型杆402配合滑轮组302能够让层门4的移动更加顺畅，并且不易脱轨，层门4通过底部的防脱板403和辅助滚轮404可以在轿门地坎5的凹槽上稳固滑行移动。

本发明所述的门机变频器207又称作电梯变频器是一种专门用于电梯控制的仪器。电梯专用变频器是中小功率变频器中的高端产品，它使得电梯效率提高、运行平稳、设备寿命延长，结合PLC或微机控制，更显示无触点控制的优越性：线路简化、控制灵活、运行可靠、维护和故障监测方便。

本发明解决的问题是电梯层门普遍采用了上端动力装置，下端设置地坎的结构，在电梯使用过程中，电梯门板在受到冲击时，挂轮容易脱离导轨造成门板脱落，导致电梯层门受外力脱落，造成人员伤亡，进而引发重大事故，存在安全隐，为此我们设计出一种电梯层门上端动力防脱装置，来解决上述问题，本发明通过上述部件的互相组合，为了实现电梯层门防脱装置能够上端动力防止层门脱轨，层门框1顶端设有防脱装置2，层门4通过防脱装置2可以进行并排合并与分开，防脱装置2利用电动机208驱动主动齿轮218使防脱齿轮板214带动移动框215在设置好的范围内进行工作，避免右层门4在移动时脱轨，而移动框215上的限位齿条204配合从动齿轮205带动滑动齿条206往相反的方向移动，使左层门4可以配合右层门4并排开关，限位齿条204通过卡条2041可以限制从动齿轮205旋转的范围，该设计符合原理，提高上端动力装置运行的稳定性，防止电梯门板受冲击时脱落，保证电梯的安全。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
