技术领域:
本发明涉及安防设备的技术领域,具体是涉及一种便于安装拆卸的安防主机。
背景技术:
目前,现有的安防或消防主机的结构复杂,零件繁琐,使得其安装和拆卸都非常复杂,而且还使得其内部的零件更换麻烦,工作效率低下。另外,现有的安防或消防主机的散热效果有限,使得其内部的零件寿命减短。
发明内容:
本发明的目的旨在解决现有技术存在的问题,提供一种各个部件安装拆卸方便,且散热效果好的便于安装拆卸的安防主机。
本发明涉及一种便于安装拆卸的安防主机,包括壳体和设置在所述壳体底部的底盖,所述壳体的顶板底面成型有两个支撑板,所述支撑板的底面两端成型有两个插接柱,所述插接柱的下端两侧成型有两个凸出的插接块,插接柱的底部成型有铁制层,所述底盖的中部具有向上延伸的凸起部,所述凸起部上成型有多个底部通风槽,所述底部通风槽贯穿底盖的底面,凸起部上成型有两个与支撑板相对应的夹持板,所述夹持板的两侧成型有两个凸出的夹持块,电路板的两侧分别插接在两个夹持板上的两个夹持块之间,夹持块的顶面上成型有圆形的插接孔,所述插接孔的两侧壁成型有两个插接槽,插接孔的底部壁上成型有磁铁层,支撑板的插接柱插接在夹持块的插接孔内且铁制层吸附在所述磁铁层上,插接柱上的插接块插接在插接孔上的插接槽内,支撑板的底面压靠在所述电路板的顶面上,电路板下方的夹持板上成型有若干“L”形的散热槽孔,所述散热槽孔的上端贯穿夹持板的顶面、下端贯穿夹持板的侧壁;
所述底盖压靠在壳体的底端面上,底盖的凸起部与底盖的连接处成型有多个方形限位块,所述限位块的侧壁上螺接有球头柱塞,壳体的底部内侧壁上成型有多个与限位块配合的限位槽,所述限位槽的侧壁上成型有凹孔,所述球头柱塞的球头嵌套在所述凹孔内。
借由上述技术方案,本发明在使用时,电路板夹持在壳体的支撑板和底盖的夹持块之间,具体地,电路板的两侧分别插接在两个夹持板上的两个夹持块之间,支撑板的插接柱插接在夹持块的插接孔内且铁质层吸附在磁铁层上,插接柱上的插接块插接在插接孔上的插接槽内,支撑板的底面压靠在所述电路板的顶面上,以此将电路板牢牢夹持住,电路板的安装和拆卸都非常方便,夹持板上的散热槽孔能对被夹持的电路板的底面进行散热,底盖上的底部通风槽能对壳体内的整体热量进行散热。底盖的方形限位块插接在壳体底部的限位槽内,且球头柱塞的球头嵌套在限位槽的凹孔内,这样使得壳体和底盖之间固定牢固,且安装拆卸方便。
通过上述方案,本发明的安防主机的各个部件安装拆卸方便,且散热效果好。
作为上述方案的一种优选,所述壳体的顶板中部成型有放置通槽,所述放置通槽中插套有通风过滤连接槽体,所述通风过滤连接槽体通过螺栓固定连接在壳体的顶面上,通风过滤连接槽体的中部嵌套固定有过滤网块体。
作为上述方案的一种优选,所述夹持板上的散热槽孔呈两组相对于夹持板的中心对称分布,其中一组散热槽孔的上端贯穿夹持板的顶面、下端贯穿夹持板的左侧壁,另一组散热槽孔的上端贯穿夹持板的顶面、下端贯穿夹持板的右侧壁。
作为上述方案的一种优选,所述限位槽一侧的壳体底部壁上成型有多个插接定位块,所述底盖上成型有与所述插接定位块对应的定位槽,插接定位块插套在所述定位槽内。
作为上述方案的一种优选,所述壳体的侧壁上成型有多个通风槽孔。
作为上述方案的一种优选,所述电路板的底面压靠在夹持板的顶面上。
上述说明仅是本发明技术方案的概述,为了能够更清楚了解本发明的技术手段,并可依照说明书的内容予以实施,以下以本发明的较佳实施例并配合附图详细说明如后。
附图说明:
以下附图仅旨在于对本发明做示意性说明和解释,并不限定本发明的范围。其中:

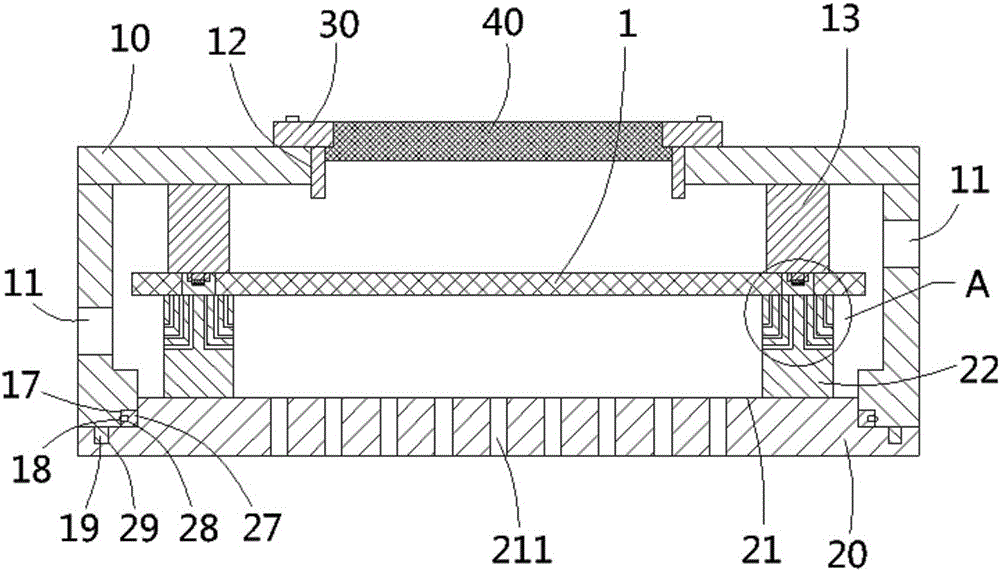

图1为本发明的结构示意图;
图2为图1中A处的放大示意图;
图3为本发明中夹持板与电路板之间的结构示意图;
图4为本发明中支撑板的结构示意图。
具体实施方式:
下面结合附图和实施例,对本发明的具体实施方式作进一步详细描述。以下实施例用于说明本发明,但不用来限制本发明的范围。
参见图1,本发明所述的一种便于安装拆卸的安防主机,包括壳体10和设置在所述壳体底部的底盖20,所述壳体10的侧壁上成型有多个通风槽孔11,壳体10的顶板中部成型有放置通槽12,所述放置通槽中插套有通风过滤连接槽体30,所述通风过滤连接槽体通过螺栓固定连接在壳体10的顶面上,通风过滤连接槽体30的中部嵌套固定有过滤网块体40。
参见图2至图4,壳体10的顶板底面成型有两个支撑板13,所述支撑板的底面两端成型有两个插接柱14,所述插接柱的下端两侧成型有两个凸出的插接块15,插接柱14的底部成型有铁制层16,所述底盖20的中部具有向上延伸的凸起部21,所述凸起部上成型有多个底部通风槽211,所述底部通风槽贯穿底盖20的底面,凸起部21上成型有两个与支撑板13相对应的夹持板22,所述夹持板的两侧成型有两个凸出的夹持块23,电路板1的两侧分别插接在两个夹持板22上的两个夹持块23之间,夹持块23的顶面上成型有圆形的插接孔24,所述插接孔的两侧壁成型有两个插接槽25,插接孔的底部壁上成型有磁铁层26,支撑板13的插接柱14插接在夹持块23的插接孔24内且铁制层16吸附在所述磁铁层26上,插接柱14上的插接块15插接在插接孔24上的插接槽25内。
参见图2,支撑板13的底面压靠在所述电路板1的顶面上,电路板1的底面压靠在夹持板22的顶面上,电路板1下方的夹持板22上成型有若干“L”形的散热槽孔221,所述散热槽孔的上端贯穿夹持板22的顶面、下端贯穿夹持板22的侧壁,散热槽孔221呈两组相对于夹持板22的中心对称分布,其中一组散热槽孔221的上端贯穿夹持板22的顶面、下端贯穿夹持板22的左侧壁,另一组散热槽孔221的上端贯穿夹持板22的顶面、下端贯穿夹持板22的右侧壁。
参见图1,所述底盖20压靠在壳体10的底端面上,底盖20的凸起部21与底盖20的连接处成型有多个方形限位块27,所述限位块的侧壁上螺接有球头柱塞28,壳体10的底部内侧壁上成型有多个与限位块27配合的限位槽17,所述限位槽的侧壁上成型有凹孔18,所述球头柱塞28的球头嵌套在所述凹孔18内,限位槽17一侧的壳体10底部壁上成型有多个插接定位块19,所述底盖20上成型有与所述插接定位块19对应的定位槽29,插接定位块19插套在所述定位槽29内。
本发明在具体实施时,电路板1夹持在壳体10的支撑板13和底盖20的夹持块22之间,具体地,电路板1的两侧分别插接在两个夹持板22上的两个夹持块23之间,支撑板13的插接柱14插接在夹持块23的插接孔24内且铁质层16吸附在磁铁层26上,插接柱14上的插接块15插接在插接孔24上的插接槽25内,支撑板13的底面压靠在所述电路板1的顶面上,以此将电路板1牢牢夹持住,电路板1的安装和拆卸都非常方便,夹持板22上的散热槽孔221能对被夹持的电路板1的底面进行散热,底盖20上的底部通风槽211能对壳体10内的整体热量进行散热。底盖20的方形限位块27插接在壳体10底部的限位槽17内,且球头柱塞28的球头嵌套在限位槽17的凹孔18内,这样使得壳体10和底盖20之间固定牢固,且安装拆卸方便。
综上所述,本发明的安防主机的各个部件安装拆卸方便,且散热效果好。
本发明所提供的便于安装拆卸的安防主机,仅为本发明的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,可轻易想到变化或替换,都应涵盖在本发明保护范围之内。因此,本发明的保护范围应以所述权利要求的保护范围为准。
