技术领域

本发明涉及一种纺织面料，特别涉及一种毛圈织物及其织造方法，属于纺织技术领域。

背景技术

毛圈织物在市场上已存续很久，丰富多彩，上千种、上万种都毫不夸张，但人们还是在进一步继续探讨：如何让毛圈织物手感更柔软、毛圈固结更牢固，例如有用水溶性纤维与毛圈经纱加捻织造水溶变成无捻毛巾而让毛圈织物手感柔软的，也有加大织物紧度而让毛圈固结牢固的。而本发明一种毛圈织物试图从组织结构着手，让毛圈织物手感柔软、固结牢固。

发明内容

本发明的目的是提供一种毛圈织物及其织造方法，是在相比同类纱线、同类织物紧度下，采用组织结构变化下而取得了相比手感更柔软、固结更牢固的效果。

本发明解决其技术问题所采用的技术方案是：

一种毛圈织物，

它包括经纱、纬纱和毛圈经纱，

所述的经纱，由第一经纱、第二经纱、第三经纱、第四经纱组成，

所述的纬纱，由第一纬纱、第二纬纱、第三纬纱、第四纬纱、第五纬纱组成，

所述的毛圈经纱，由第一毛圈经纱、第二毛圈经纱、第三毛圈经纱、第四毛圈经纱组成。

一种毛圈织物的织造方法，包括以下步骤：

第一步，整经

将第一经纱、第三经纱、第二经纱、第四经纱按顺序排列整在一个织轴上，

将第一毛圈经纱、第二毛圈经纱、第三毛圈经纱、第四毛圈经纱按顺序排列整在一个织轴上；

第二步，穿综插筘

将第一经纱、第一毛圈经纱、第二毛圈经纱、第三经纱依次穿综并插入第一筘齿内，

将第二经纱、第三毛圈经纱、第四毛圈经纱、第四经纱依次穿综并插入第二筘齿内，

依次顺序循环穿综插筘；

第三步，提综打纬织造

第一梭，将第一经纱、第三经纱往上提，将第一毛圈经纱、第三毛圈经纱往上提，投入第一纬纱进行短打纬织造；

第二梭，将第一经纱、第三经纱往上提，将第二毛圈经纱、第四毛圈经纱往上提，投入第二纬纱进行短打纬织造；

第三梭，将第二经纱、第四经纱往上提，将第一毛圈经纱、第三毛圈经纱往上提，投入第三纬纱进行长打纬织造；

第四梭，将第一经纱、第三经纱往上提，将第二毛圈经纱、第四毛圈经纱往上提，投入第四纬纱进行长打纬织造；

第五梭，将第二经纱、第四经纱往上提，将第一毛圈经纱、第三毛圈经纱往上提，投入第五纬纱进行长打纬织造；

至此，一个五梭一循环织造结束，进入下一轮循环织造。其中，织造过程中的起圈打纬顺序，由二个短打纬三个长打纬组成；

第四步，后整理。

本发明和现有技术相比，具有以下优点和效果：

用这种组织结构织造出来的毛圈织物，相比手感更柔软、固结更牢固，其原理如下：

本发明一种毛圈织物由毛圈织物通常的三纬一碰（即二短打纬一长打纬）或四纬一碰（即三短打纬一长打纬或二短打纬二长打纬）改为五纬一碰（即二短打纬三长打纬），使毛圈经纱在长打纬里组成W型固结，使毛圈经纱固结牢固。

本发明一种毛圈织物穿综插筘由第一筘齿、第二筘齿组成一个单元，第一筘齿内的第一经纱、第三经纱在织造中同上同下，其经组织点完全相同；而在第一经纱、第三经纱中间的第一毛圈经纱、第二毛圈经纱在织造时由于要起圈，织造张力要比第一经纱、第三经纱小得多。因此，第一经纱、第三经纱在织造应力的影响下就会自然而然的相互靠拢，而这一靠拢就将第一毛圈经纱、第二毛圈经纱的W固结处夹持，使得第一毛圈经纱、第二毛圈经纱的W固结更加牢固。同理，第二筘齿内的第二经纱、第四经纱在织造中同下同上，其经组织点刚好与第一筘齿内的第一经纱、第三经纱的经组织点完全相反，而在第二经纱、第四经纱中间的第三毛圈经纱、第四毛圈经纱在织造时由于要起圈，织造张力要比第二经纱、第四经纱小得多。因此，第二经纱、第四经纱在织造应力的影响下，就会自然而然的相互靠拢，而这一靠拢，将将第三毛圈经纱、第四毛圈经纱的W固结处夹持，使得第三毛圈经纱、第四毛圈经纱W固结更加牢固。

由于本发明毛圈织物的第一毛圈经纱、第二毛圈经纱被第二纬纱、第三纬纱、第四纬纱W固结，又被第一经纱、第三经纱相互夹持。由于本发明毛圈织物的第三毛圈经纱、第四毛圈经纱被第二纬纱、第三纬纱、第四纬纱W固结，又被第二经纱、第四经纱相互夹持。因此，为了毛圈经纱的固结牢固，不必刻意再去考虑织物的紧度，在毛圈经纱固结牢度在适当增加的情况下甚至可以适当降低织物的紧度，从而可以增加本发明毛圈织物的手感柔软度。

综上所述，由于本发明毛圈织物的组织结构，毛圈织物的手感、固结牢度都有改善，深受人们喜爱。

附图说明

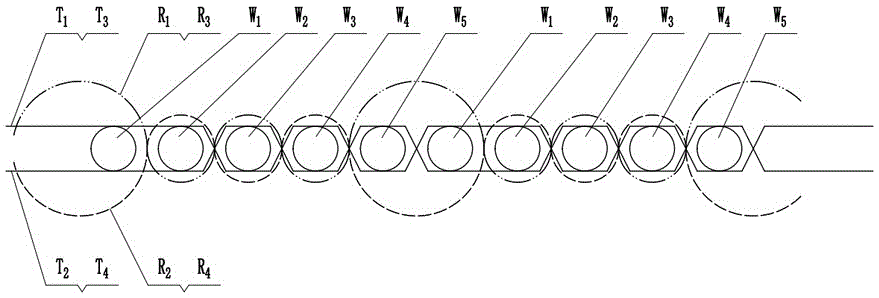

图1为本发明一种毛圈织物的组织结构图。

图中：

为清楚表示组织结构，第一毛圈经纱和第三毛圈经纱用双点划线表示，第二毛圈经纱和第四毛圈经纱用虚线表示。线型的不同不代表纱线不同，只是为清楚表达组织结构，如采用同一种线型，将会混乱不清；

T₁为第一经纱，

T₂为第二经纱，

T₃为第三经纱，

T₄为第四经纱，

R₁为第一毛圈经纱，

R₂为第二毛圈经纱，

R₃为第三毛圈经纱，

R₄为第四毛圈经纱，

W₁为第一纬纱，

W₂为第二纬纱，

W₃为第三纬纱，

W₄为第四纬纱，

W₅为第五纬纱。

具体实施方式

下面结合附图并通过实施例对本发明作进一步的详细说明，以下实施例是对本发明的解释而本发明并不局限于以下实施例。

一种毛圈织物，

它是由第一经纱T₁、第二经纱T₂、第三经纱T₃、第四经纱T₄、第一毛圈经纱R₁、第二毛圈经纱R₂、第三毛圈经纱R₃、第四毛圈经纱R₄、第一纬纱W₁、第二纬纱W₂、第三纬纱W₃、第四纬纱W₄、第五纬纱W₅相互交织而成。

一种毛圈织物的织造过程如下：

第一步，整经

将第一经纱T₁、第三经纱T₃、第二经纱T₂、第四经纱T₄按顺序排列整在一个织轴上，

将第一毛圈经纱R₁、第二毛圈经纱R₂、第三毛圈经纱R₃、第四毛圈经纱R₄按顺序排列整在一个织轴上；

第二步，穿综插筘

将第一经纱T₁、第一毛圈经纱R₁、第二毛圈经纱R₂、第三经纱T₃依次穿综并插入第一筘齿内，

将第二经纱T₂、第三毛圈经纱R₃、第四毛圈经纱R₄、第四经纱T₄依次穿综并插入第二筘齿内，

依次顺序循环穿综插筘；

第三步，提综打纬织造

第一梭，将第一经纱T₁、第三经纱T₃往上提，将第一毛圈经纱R₁、第三毛圈经纱R₃往上提，投入第一纬纱W₁进行短打纬织造；

第二梭，将第一经纱T₁、第三经纱T₃往上提，将第二毛圈经纱R₂、第四毛圈经纱R₄往上提，投入第二纬纱W₂进行短打纬织造；

第三梭，将第二经纱T₂、第四经纱T₄往上提，将第一毛圈经纱R₁、第三毛圈经纱R₃往上提，投入第三纬纱W₃进行长打纬织造；

第四梭，将第一经纱T₁、第三经纱T₃往上提，将第二毛圈R₂经纱、第四毛圈经纱R₄往上提，投入第四纬纱W₄进行长打纬织造；

第五梭，将第二经纱T₂、第四经纱T₄往上提，将第一毛圈经纱R₁、第三毛圈经纱R₃往上提，投入第五纬纱W₅进行长打纬织造；

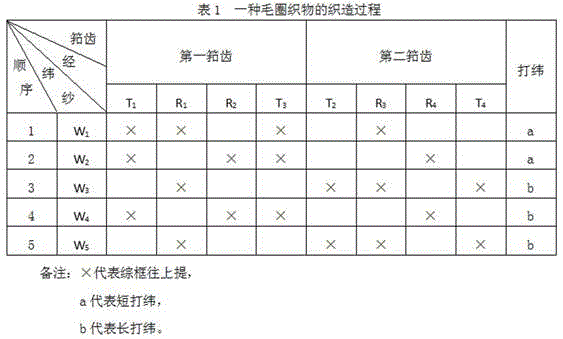

至此，一个五梭一循环织造结束，进入下一轮循环织造。其中，织造过程中的起圈打纬顺序，由二个短打纬三个长打纬组成。具体织造过程详见表1。

第四步，后整理。

至此，本发明一种毛圈织物织造结束。

本说明书中所描述的以上内容仅仅是对本发明所作的举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本发明说明书的内容或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。
