技术领域
本发明设计玩具用品技术领域,具体涉及一种变形玩具。
背景技术
随着经济和科技的发展,儿童的玩具越来越多,各种形式的玩具数不胜数,这样大大的丰富了儿童的生活。但是现有的玩具大多数为固定结构,使得玩具本身无法拆卸,很大程度上降低了玩具的娱乐性,如现有的恐龙模型往往只有固定形态,结构单一。也存在一些可变形的玩具,但是需要人手动进行变形,比较操作复杂。
国家知识产权局于2016.10.12公开了公开号为CN205627051U,专利名称为一种磁吸式变形玩具,它包括可在球形态和机器人形态之间变换的变形体;在球形态下,所述变形体包括相互扣合的上外罩和下底座,上外罩与下底座相互扣合时呈球形,上外罩与下底座相分离时,展开呈机器人形态;在机器人形态下,所述变形体包括上外罩和机器人主体,所述机器人主体包括机器人头、机器人身、机器人上肢、机器人下肢和支撑座,其中,上外罩设置于机器人主体的上方,并与机器人身相连接,所述机器人头、机器人上肢和机器人下肢分别安装于机器人身,所述支撑座设置于机器人下肢底部,其内置有磁铁,当变形玩具与磁片相接触时,磁片与磁铁相互吸引,而将上外罩与机器人主体解扣而弹开,以将变形玩具从球形变换为机器人形态。
国家知识产权局于2017.09.12公开了公开号为CN206483138U,专利名称为一种飞龙形变形玩具,它包括有头部组件、躯体组件、翅膀组件、肢体组件及尾部组件,头部组件、翅膀组件、肢体组件及尾部组件均通过关节机构与躯体组件实现活动连接,且在所述关节机构中设有可推动头部组件、翅膀组件、肢体组件及尾部组件展开的弹簧;在躯壳中设有供头部固定的机构,在尾部组件中设有供翅膀组件固定的机构,尾部组件收拢时位于躯壳上方,翅膀组件收拢时与尾部组件连接并固定。
发明内容
本发明的目的是:针对现有技术存在的不足,提供一种玩法丰富、可变形、趣味性强的变形玩具。
为本发明之目的,采用以下技术方案予以实现:
一种变形玩具,该玩具包括下肢、脚部、手部、手臂、上肢、颈部、头部、翅膀、外尾部、内尾部、尾部侧翼和锁紧组件;下肢为球缺形,下端为球状,两侧设置有缺口,该缺口的形状和脚部的形状相匹配,脚部的右侧设置有第一铰接孔,缺口的左侧设置有第二铰接孔,第一铰接孔和第二铰接孔通过销轴相连接;
所述的上肢为弯曲状,下端设置有第三铰接孔,下肢的左侧设置有方形槽,第三铰接孔铰接在方形槽中,并通过扭簧进行张紧;上肢上端设置有两个朝向外侧的凸柱,中间设置有通槽;颈部的下端铰接在通槽中,通过扭簧张紧;头部的下端右侧铰接在颈部的上端,通过扭簧张紧;在收拢时,头部向颈部翻折,颈部向上肢翻折,使得头部和颈部收纳在上肢的内腔中,上肢由外尾部包住;
所述的手臂右端与上肢的凸柱相铰接,手臂左端与手部的右端相铰接,手臂两端的铰接处均设置有扭簧张紧;
所述的外尾部下端设置有第一通槽,第一通槽的两壁上设置有第四铰接孔,上端的两外侧设置有凸块,上端中部设置有凹槽;下肢上端面右侧设置有凸起的转座,转座位于通槽中,转座通过销轴与外尾部相铰接,并设置扭簧张紧;内尾部铰接在外尾部内部,可翻折;尾部侧翼的下端与外尾部下端相铰接,尾部侧翼位于外尾部的两侧,并设置扭簧张紧,所述的尾部侧翼内侧设置有凹口,中部设置有方孔;所述的外尾部在收拢时,两个尾部侧翼靠在外尾部的两侧,凸块位于凹口中;
所述的翅膀靠近下肢的一侧设置有第六铰接孔,翅膀外侧的上部设置有尾部卡扣,翅膀外侧的下部设置有锁扣;下肢的两侧设置有长条形凹槽,用于容纳下肢,翅膀端部的第六铰接孔铰接在下肢上,并通过扭簧张紧;收纳时,尾部卡扣位于方孔中,锁扣与锁紧组件的锁头相卡扣。
作为优选,所述的锁紧组件包括导向块、磁铁、弹簧和锁块;所述的导向块上端设置有十字凸纹,导向块和锁块的下端部组合成一个圆柱体,磁铁固定设置在组合的圆柱体中;所述的弹簧套在圆柱体外,弹簧上端与圆柱体外缘相抵,下端与下肢内壁相抵;所述的锁块上端两侧部设置有凸起的锁头,锁头的外侧设置有斜面;所述的锁紧组件位于下肢内部。
作为优选,所述的内尾部下端设置有第五铰接孔,上端为羽毛状,第五铰接孔与外尾部相铰接。
作为优选,所述的脚部和手部上设置有沟壑纹路,更加逼真。
作为优选,所述的翅膀设置有对称布置的两个。
作为优选,所述的头部上设置有嘴巴、眼睛等纹路。
作为优选,所述的上肢外侧设置有V形台阶,V形台阶的形状和外尾部上端中部的凹槽相匹配。
作为优选,所述的弹簧的劲度系数与磁铁的磁力相匹配,保证能够及时展开,收纳时不费力。
作为优选,所述的外尾部外侧成球壳形,所述的尾部侧翼外侧为球壳形,外尾部的侧方与尾部侧翼相匹配。
作为优选,所述的扭簧的扭转力适中,弹开的速度不会太快,收纳时不费力。
与现有技术相比较,本发明的有益效果是:通过步步相扣的方式进行锁紧,使得展开的时候分步进行,动作之间不会发生干涉和碰撞,展开的速度快,具有惊艳的视觉效果,娱乐性更好;各个肢体部位设置成相应的形状,组合成一个球体。
附图说明

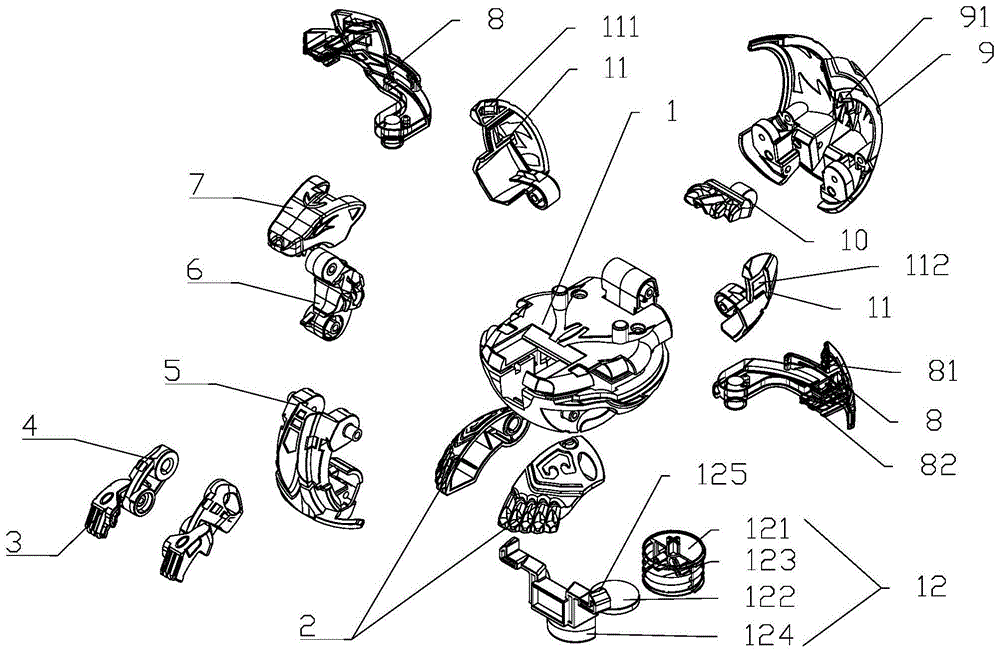

图1为本发明的爆炸结构示意图。
图2为本发明的展开状态示意图。
图3为本发明的收拢状态示意图。
附图中的标记为:下肢1、脚部2、手部3、手臂4、上肢5、颈部6、头部7、翅膀8、尾部卡扣81、锁扣82、外尾部9、凸块91、内尾部10、尾部侧翼11、锁紧组件12、凹口111、有方孔112、导向块121、磁铁122、弹簧123、锁块124、锁头125。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。
在本发明的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。
如图1至图3所示,所述的一种变形玩具包括下肢1、脚部2、手部3、手臂4、上肢5、颈部6、头部7、翅膀8、外尾部9、内尾部10、尾部侧翼11和锁紧组件12;下肢1为球缺形,下端为球状,两侧设置有缺口,该缺口的形状和脚部2的形状相匹配,脚部2的右侧设置有第一铰接孔,缺口的左侧设置有第二铰接孔,第一铰接孔和第二铰接孔通过销轴相连接,为紧配合。
所述的上肢5为弯曲状,下端设置有第三铰接孔,下肢1的左侧设置有方形槽,第三铰接孔铰接在方形槽中,并通过扭簧进行张紧;上肢5上端设置有两个朝向外侧的凸柱,中间设置有通槽;颈部6的下端铰接在通槽中,通过扭簧张紧;头部7的下端右侧铰接在颈部6的上端,通过扭簧张紧;在收拢时,头部7向颈部6翻折,颈部6向上肢5翻折,使得头部7和颈部6收纳在上肢5的内腔中,上肢5由外尾部9包住。
所述的手臂4右端与上肢5的凸柱相铰接,手臂4左端与手部3的右端相铰接,手臂4两端的铰接处均设置有扭簧张紧。
所述的外尾部9下端设置有第二通槽,第二通槽的两壁上设置有第四铰接孔,上端的两外侧设置有凸块91,上端中部设置有凹槽;下肢1上端面右侧设置有凸起的转座,转座位于第二通槽中,转座通过销轴与外尾部9相铰接,并设置扭簧张紧;内尾部10下端设置有第五铰接孔,上端为羽毛状,第五铰接孔铰接在外尾部9内部,可翻折;尾部侧翼11的下端与外尾部9下端相铰接,尾部侧翼11位于外尾部9的两侧,并设置扭簧张紧,所述的尾部侧翼11内侧设置有凹口111,中部设置有方孔112;所述的外尾部9在收拢时,两个尾部侧翼11靠在外尾部9的两侧,凸块91位于凹口111中。
所述的翅膀8靠近下肢1的一侧设置有第六铰接孔,翅膀8外侧的上部设置有尾部卡扣81,翅膀8外侧的下部设置有锁扣82;下肢1的两侧设置有长条形凹槽,用于容纳下肢1,翅膀8端部的第六铰接孔铰接在下肢1上,并通过扭簧张紧;收纳时,尾部卡扣81位于方孔112中,锁扣82与锁紧组件12的锁头相卡扣。
所述的锁紧组件12包括导向块121、磁铁122、弹簧123和锁块124;所述的导向块121上端设置有十字凸纹,用于竖直方向导向用,导向块121和锁块124的下端部组合成一个圆柱体,磁铁122固定设置在组合的圆柱体中;所述的弹簧123套在圆柱体外,弹簧123上端与圆柱体外缘相抵,下端与下肢1内壁相抵;所述的锁块124上端两侧部设置有凸起的锁头125,锁头125的外侧设置有斜面;所述的锁紧组件12位于下肢1内部。
所述的一种变形玩具在收纳时,首先将两个脚部2收回,而后将手部3和手臂4向内侧掰动,而后将颈部6和头部7向上肢5内侧翻折,而后将上肢整体向内翻折,而后将尾部侧翼11靠在外尾部9两侧,并将外尾部9向内翻折,压在上肢5的上方,最后将两侧的翅膀8收回,与锁块124相扣合,收纳成一个球体。
所述的一种变形玩具在展开时,将下肢1的底部靠近磁性物体,磁铁122受到磁力作用向下运动,锁块124与锁扣82的连接松开,而后两个翅膀8相外侧弹开,翅膀8弹开后尾部侧翼11和外尾部9向外同时弹开;而后下肢1弹出,将颈部6和头部7弹出,将手部3和手臂4弹出;最后将脚部2和内尾部10掰开,使得视觉效果更好。
上述的一种变形玩具解决了普通玩具姿态单一,变形易出错的问题,通过步步相扣的方式进行锁紧,使得展开的时候分步有序进行,动作之间不会发生干涉和碰撞,展开的速度快,具有惊艳的视觉效果,娱乐性更好。
以上为对本发明实施例的描述,通过对所公开的实施例的上述说明,使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的。本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下,在其它实施例中实现。因此,本发明将不会被限制于本文所示的这些实施列,而是要符合与本文所公开的原理和新颖点相一致的最宽的范围。
