技术领域

本发明属于监控设备技术领域，尤其是涉及一种渐变调节型自清洁红外监控器。

背景技术

随着闭路监控在民用及商业用途的日渐普及，监控摄像机被广泛应用在各种领域，为企业管理及社会治安起到保驾护航的作用。监控器广泛应用于居民住宅、楼盘别墅、商场店铺、财务室。

市场上的红外监控器，一般安装有红外线滤光片，用于过滤强烈阳光下的红外线，减少对成像的干扰，从而提高拍摄清晰度，另外，在使用过程中，一般利用滤光片切换器对滤光片进行切换，白天用红外截止滤光片，还原色彩；晚上则是全透滤光片工作，增加进光量，提高夜视效果。

而现有的红外监控器一般只能在滤光和透光两种状态下切换，不能够根据红外线的强度进行过滤，不能达到更好的成像效果；除此之外，现有的监控器暴露在外，镜头上容易沾满灰尘，也同样会对拍摄效果造成干扰。

为此，我们提出一种渐变调节型自清洁红外监控器来解决上述问题。

发明内容

本发明的目的是针对现有的红外监控器不能够根据红外线的强度针对性过滤且易落灰的问题，提供一种利用温度控制的渐变调节型自清洁红外监控器。

为达到上述目的，本发明采用了下列技术方案：一种渐变调节型自清洁红外监控器，包括圆筒形的壳体和监控头，所述监控头安装于壳体的下半部，所述壳体的中心处同轴转动连接有转筒，所述转筒的前端侧壁固定连接有滤光板，所述滤光板由多块滤光强度依次增加的扇形板拼接而成，所述壳体的侧壁内设有弧形空腔，所述弧形空腔的一端密闭、另一端连通有稳压通道，所述弧形空腔内滑动密封连接有弧形摩擦条，所述弧形摩擦条与弧形空腔密闭端之间填充有膨胀液，所述壳体的上侧壁设有与弧形空腔相连通的开槽，所述壳体内转动连接有摩擦轮，所述摩擦轮的下端与转筒的侧壁接触、上端延伸至开槽内并与弧形摩擦条接触。

在上述的渐变调节型自清洁红外监控器中，所述膨胀液为水银或煤油的其中一种。

在上述的渐变调节型自清洁红外监控器中，所述壳体的前端外侧转动连接有圆形的透明板，所述透明板外设有与透明板同圆心的弧形管，所述弧形管的一端与稳压通道密闭连接连通、另一端敞口设置，所述弧形管内密封滑动连接有磁性的活塞块，所述透明板上固定连接有与活塞块异极相吸的连接条，所述活塞块沿着弧形管滑动时可带动连接条随之移动，所述壳体的前端侧壁上固定连接有贴合透明板设置的清洁条。

与现有的技术相比，本渐变调节型自清洁红外监控器的优点在于：

1、本发明通过设置由多块滤光强度依次增加的扇形板拼接而成滤光板，能够根据光照强度的不同对滤光板进行调节，使监控头在满足进光量和过滤红外线之间保持平衡，从而起到较好的适应效果，实现更好的成像效果。

2、本发明通过设置膨胀液，能够感知外部温度变化，当外部阳光越强烈、温度越高，则膨胀液膨胀度越大，推动摩擦条产生更大的位移，从而使滤光板发生更大角度的转动，能够根据室外光照强度对滤光板自动调节，无需电力驱动。

3、本发明通过设置清洁条和透明板，当活塞块沿弧形管移动时，会带动透明板转动，由于清洁条相对于壳体保持静止，所以清洁条会相对于透明板发生移动，对透明板的表面进行刷洗，起到清洁、除尘的作用，保持监控器表面镜头的干净，减少灰尘对监控器产生的影响，提高成像品质。

附图说明

图1是本发明提供的一种渐变调节型自清洁红外监控器实施例1中摩擦轮与弧形摩擦条的连接关系示意图；

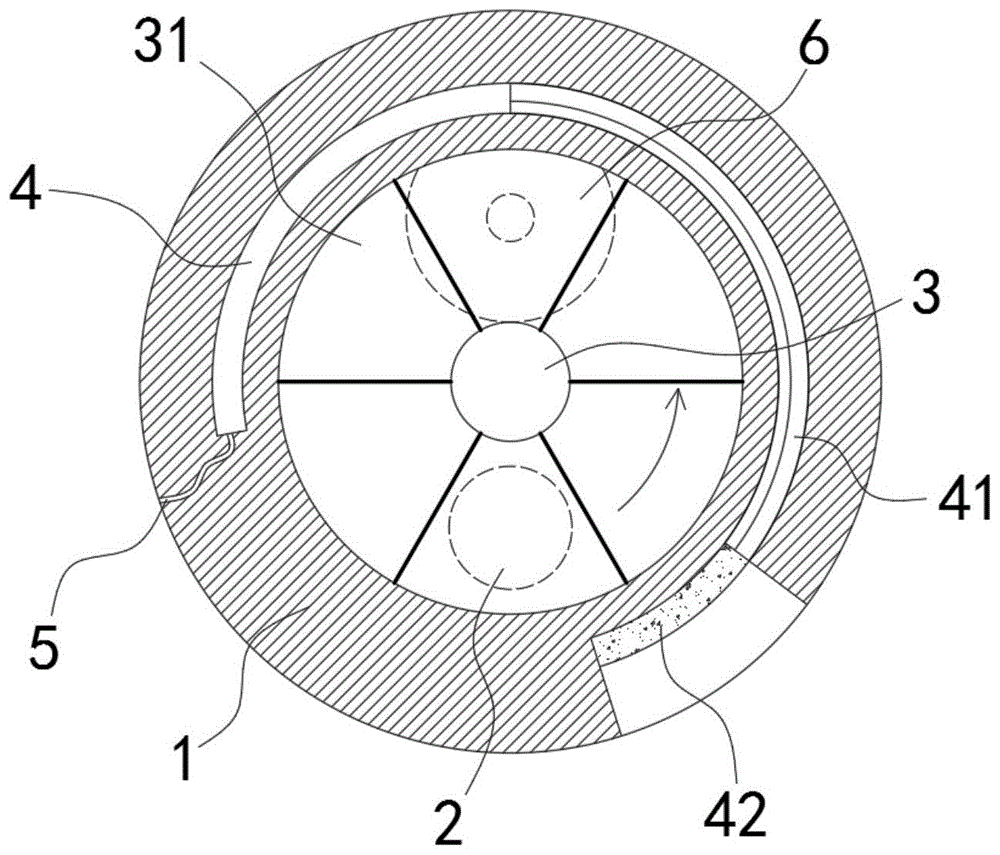

图2是本发明提供的一种渐变调节型自清洁红外监控器实施例1中滤光板和监控头的位置关系示意图；

图3是本发明提供的一种渐变调节型自清洁红外监控器实施例1的侧面透视示意图；

图4是本发明提供的一种渐变调节型自清洁红外监控器实施例2的外部结构示意图。

图中，1壳体；2监控头；3转筒；31滤光板；4弧形空腔；41弧形摩擦条；42膨胀液；5稳压通道；6摩擦轮；7透明板；71连接条；72清洁条；8弧形管；81活塞块。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-3所示，一种渐变调节型自清洁红外监控器，包括圆筒形的壳体1和监控头2，监控头2安装于壳体1的下半部，即监控头2安装于壳体1轴线以下的位置，壳体1的中心处同轴转动连接有转筒3，转筒3的前端侧壁固定连接有滤光板31，滤光板31由多块滤光强度依次增加的扇形板拼接而成，且多块扇形板对红外线的滤光强度沿图2箭头方向依次增加，具体的，扇形板上可通过贴红外膜实现对红外线的过滤，而各扇形板可通过贴设不同层数的红外膜，实现不同的滤光强度，且初始状态下，与监控头2对应的扇形板为透明板，另外，各扇形板的连接处做过渡处理，使滤光板31转动时，对光线的处理更加缓和，避免出现明显的断崖式切换。

壳体1的侧壁内设有弧形空腔4，弧形空腔4的一端密闭、另一端连通有稳压通道5，弧形空腔4内滑动密封连接有弧形摩擦条41，弧形摩擦条41与弧形空腔4密闭端之间填充有膨胀液42，需要说明的是，壳体1相对于膨胀液41的位置嵌设有导热块(导热块可采用铜质)，能够增加外部环境温度与膨胀液41的热传导，具体的，膨胀液42为水银或煤油的其中一种，当温度升高时，水银或煤油会受热发生膨胀，壳体1的上侧壁设有与弧形空腔4相连通的开槽，壳体1内转动连接有摩擦轮6，摩擦轮6的下端与转筒3的侧壁接触、上端延伸至开槽内并与弧形摩擦条41接触，需要说明的是，摩擦轮6沿周向贴设有橡胶圈，用于提高其摩擦系数。

本实施例的工作原理如下：

本实施初始状态下，监控头2与滤光板31的透明位置对应，随着外界强烈的阳光照射，使膨胀液42升温并膨胀，膨胀液42推动弧形摩擦条41沿着弧形空腔4移动，弧形空腔4通过摩擦轮6带动转筒3转动，转筒3带动滤光板31转动，阳光越强烈，则膨胀液42受热膨胀度越高，即带动滤光板31转动的幅度越大，从而能够根据阳光的强烈程度实现对滤光板31滤光强度的调节，相较于传统红外切换器断崖式调节，不但精确度更高，而且切换过程更加柔和，实现更好的成像效果；夜晚，温度逐渐降低，膨胀液42收缩，使弧形摩擦条41复位，从而带动滤光板31复位。

实施例2

如图4所示，本实施例与实施例1的不同之处在于：壳体1的前端外侧转动连接有圆形的透明板7，透明板7外设有与透明板7同圆心的弧形管8，弧形管8的一端与稳压通道5密闭连接连通、另一端敞口设置，弧形管8内密封滑动连接有磁性的活塞块81，透明板7上固定连接有与活塞块81异极相吸的连接条71，活塞块81沿着弧形管8滑动时可带动连接条71随之移动，壳体1的前端侧壁上固定连接有贴合透明板7设置的清洁条72。

在本实施例中，当弧形摩擦条41转动时，会将弧形空腔4内的空气通过稳压通道5挤压至弧形管8内，并推动活塞块81移动，由于活塞块81和连接条71异极相吸，能够带动连接条71移动，从而，使透明板7发生转动，由于清洁条71与壳体1保持相对静止，所以，清洁条71会掠过透明板7的表面，对透明板7的表面进行清洁，保持透明板7表面的洁净，进一步提高监控器的清晰度。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
