技术领域

本发明属于纺织纱架技术领域，更具体地说，特别涉及一种带有喷壶上湿功能的纺织行业用纱架整理装置。

背景技术

随着社会的进步，纺织业得到较大的发展，所周知，纺织纱架是一种用于纺织机工作辅助的装置，主要应用于纺织工厂等场所；纺织纱架可以参考CN207001056U号专利，其主要包括述底座上端设有底座槽，所述底座槽与支架卡口所接触，所述底座上方设有支架，所述支架的上端设有支架槽，所述支架的支架槽与下支柱所接触，所述下支柱的上方设有上支柱，所述上支柱上方设有活塞，所述套管设置于支柱的中部；纺织纱架可以参考CN208899072U号专利，其主要包括支架，所述支架设有若干纵梁，每个所述纵梁上设有竖直排列有若干个线辊，所述线辊包括中心轴，所述中心轴的两端分别设有前中心轮和后中心轮，所述中心轴的后端设有轴承，拉动后进行旋转，所述的前中心轮和后中心轮穿入线轴内圈，用于固定线轴；现有类似的纺织行业用纱架整理装置，功能较为单一化，无法有效果的对纺织用纱线进行上湿作业，纱线强力和韧性会大幅度降低，在高速运动中的摩擦易产生大量的静电，容易引起纱线起毛、粘连和断头，导致加工使用难度增加，废品增多，产量和质量相应降低。

发明内容

为了解决上述技术问题，本发明提供一种带有喷壶上湿功能的纺织行业用纱架整理装置，以解决现有类似的纺织行业用纱架整理装置，功能较为单一化，无法有效果的对纺织用纱线进行上湿作业，纱线强力和韧性会大幅度降低，在高速运动中的摩擦易产生大量的静电，容易引起纱线起毛、粘连和断头，导致加工使用难度增加，废品增多，产量和质量相应降低的问题。

本发明带有喷壶上湿功能的纺织行业用纱架整理装置的目的与功效，由以下具体技术手段所达成：

一种带有喷壶上湿功能的纺织行业用纱架整理装置，包括纱架，装配槽，线辊装配架，连接滑块，承接辊，防滑橡胶条，固定调节螺栓，夹线盘，上湿架，回流槽，导线板，导线槽，扇形雾化喷头，水管，控制开关，水泵和蓄水箱；所述纱架为框架结构，且蓄水箱安装在纱架右侧底部；所述线辊装配架为U形结构，且线辊装配架排列安装在纱架前端面上，并且承接辊安装在线辊装配架后侧；所述夹线盘安装在线辊装配架前端顶部端面上，且夹线盘位于承接辊前端；所述上湿架通过螺栓安装在纱架后侧端面前端，上湿架分为上中下五层，且每层上湿架底部均开设有回流槽，并且每层上湿架顶部均设计有一处扇形雾化喷头；所述扇形雾化喷头通过水管与水泵相连通，且水泵通过电源线与控制开关相互电性连接；所述控制开关安装上湿架后侧端面上，且控制开关与外部供电线路相连接；所述水泵通过螺栓安装在蓄水箱顶部端面上，且水泵通过管道与蓄水箱内部相连通。

进一步的，所述承接辊为三棱状锥形结构，且承接辊外壁上呈环绕状嵌状有三处防滑橡胶条，并且防滑橡胶条为长条状。

进一步的，所述承接辊后端为环状结构，且两处承接辊后端分别滑动套装于线辊装配架后侧左右两端，并且固定调节螺栓螺纹连接于承接辊后侧内部，固定调节螺栓底部贴合在线辊装配架后侧顶部端面上。

进一步的，所述线辊装配架后侧端面上设有两处连接滑块，且连接滑块滑动安插于纱架前端面所开设的装配槽内，并且纱架前侧端面上分布有二十五组装配槽。

进一步的，所述导线板分别通过螺栓安装在上湿架左右两侧端面上，且导线板内部开设有十处导线槽，并且左右两处导线板高度相等。

进一步的，所述扇形雾化喷头共有五处，且扇形雾化喷头呈高低排列状安装在上湿架内部，并且扇形雾化喷头位于两导线板顶部。

进一步的，所述上湿架底部开设有回流槽，且扇形雾化喷头位于回流槽底部，并且回流槽底部与蓄水箱相连通。

与现有技术相比，本发明具有如下有益效果：

1.线辊装配架后侧连接滑块和纱架内部装配槽的设置，有利于根据纺织加工所使用的纱线辊数量需求，对纱架内部所安装的线辊装配架数量进行调节整理，更好的适用于不同数量纱线辊放置使用需求；并且配合上湿架左右两侧导线板的使用，可将纱线辊所缠绕的纱线分别贯穿于左右两处导线板内部所开设的导线槽内，使纱线呈水平状排列在上湿架内部，便于对纱线进行集中上湿作业。

2.承接辊和防滑橡胶条的设置，有利于通过防滑橡胶条增大纱线辊内壁与承接辊外壁之间的摩擦系数，对承接辊外部纱线辊进行固定，保障纱线辊安装使用时的牢固性；并且配合承接辊和线辊装配架滑动连接的设置，可根据线辊装配架内部所放置的纱线辊直径，对线辊装配架左右两端承接辊间隔距离进行调节，更好的适用于不同直径纱线辊放置需求，避免纱线辊边缘部位紧贴在一起，影响纱线使用效果。

3.上湿架和扇形雾化喷头的设置，有利于通过扇形雾化喷头将水雾喷射在纱线上，对运行的纱线进行喷淋加湿作业，提升纱线强力和韧性，降低纱线脆性，保障纱线加工使用效果；并且配合上湿架内部回流槽的设置，可通过回流槽对扇形雾化喷头喷流到纱线底部的水雾进行收集，使收集的水流自行回流至蓄水箱，便于后期循环抽取喷淋使用，降低水流消耗。

附图说明

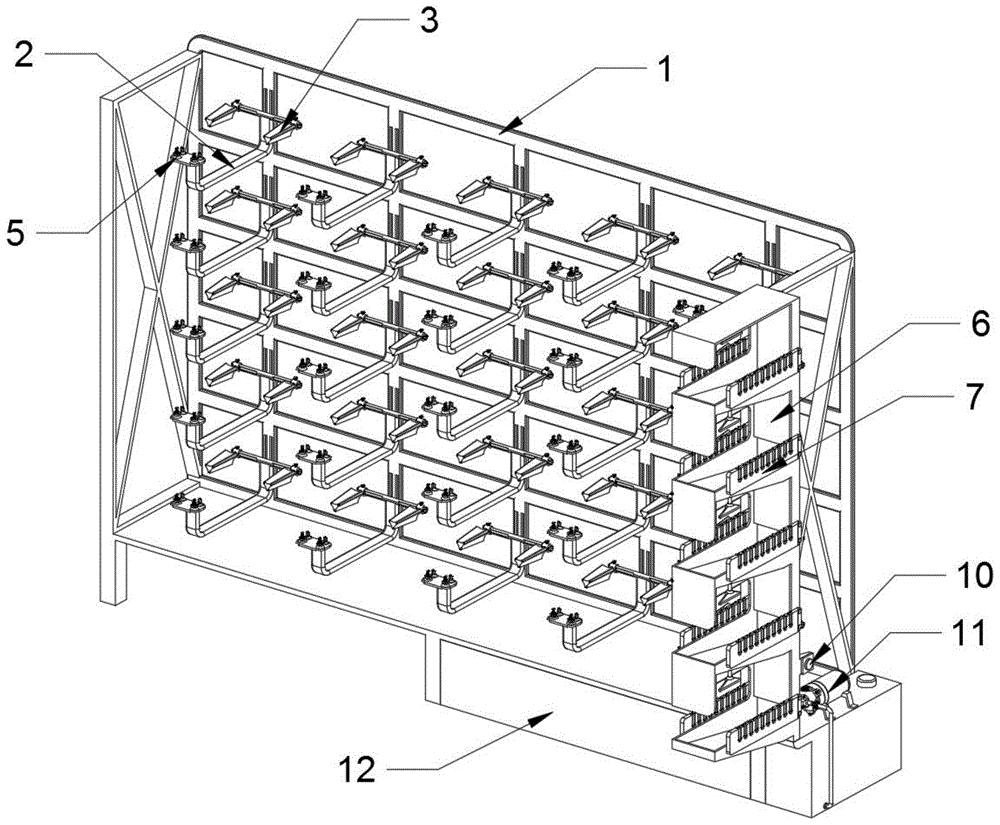

图1是本发明的轴视结构示意图。

图2是本发明的后侧轴视结构示意图。

图3是本发明的纱架轴视结构示意图。

图4是本发明的线辊装配架轴视结构示意图。

图5是本发明的线辊装配架后侧轴视结构示意图。

图6是本发明的承接辊轴视结构示意图。

图7是本发明的上湿架轴视结构示意图。

图8是本发明的上湿架剖视结构示意图。

图中，部件名称与附图编号的对应关系为：

1、纱架；101、装配槽；2、线辊装配架；201、连接滑块；3、承接辊；301、防滑橡胶条；4、固定调节螺栓；5、夹线盘；6、上湿架；601、回流槽；7、导线板；701、导线槽；8、扇形雾化喷头；9、水管；10、控制开关；11、水泵；12、蓄水箱。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图8所示：

本发明提供一种带有喷壶上湿功能的纺织行业用纱架整理装置，包括纱架1，装配槽101，线辊装配架2，连接滑块201，承接辊3，防滑橡胶条301，固定调节螺栓4，夹线盘5，上湿架6，回流槽601，导线板7，导线槽701，扇形雾化喷头8，水管9，控制开关10，水泵11和蓄水箱12；所述纱架1为框架结构，且蓄水箱12安装在纱架1右侧底部；所述线辊装配架2为U形结构，且线辊装配架2排列安装在纱架1前端面上，并且承接辊3安装在线辊装配架2后侧；所述夹线盘5安装在线辊装配架2前端顶部端面上，且夹线盘5位于承接辊3前端；所述上湿架6通过螺栓安装在纱架1后侧端面前端，上湿架6分为上中下五层，且每层上湿架6底部均开设有回流槽601，并且每层上湿架6顶部均设计有一处扇形雾化喷头8；所述扇形雾化喷头8通过水管9与水泵11相连通，且水泵11通过电源线与控制开关10相互电性连接；所述控制开关10安装上湿架6后侧端面上，且控制开关10与外部供电线路相连接；所述水泵11通过螺栓安装在蓄水箱12顶部端面上，且水泵11通过管道与蓄水箱12内部相连通。

其中，所述承接辊3为三棱状锥形结构，且承接辊3外壁上呈环绕状嵌状有三处防滑橡胶条301，并且防滑橡胶条301为长条状；具体作用，可在将纱线辊套装在承接辊3外壁时，通过防滑橡胶条301增大纱线辊内壁与承接辊3外壁之间的摩擦系数，对承接辊3外部纱线辊进行固定，保障纱线辊安装使用时的牢固性。

其中，所述承接辊3后端为环状结构，且两处承接辊3后端分别滑动套装于线辊装配架2后侧左右两端，并且固定调节螺栓4螺纹连接于承接辊3后侧内部，固定调节螺栓4底部贴合在线辊装配架2后侧顶部端面上；具体作用，可根据线辊装配架2内部所放置的纱线辊直径，对线辊装配架2左右两端承接辊3间隔距离进行调节，更好的适用于不同直径纱线辊放置需求，避免纱线辊边缘部位紧贴在一起，影响纱线使用效果。

其中，所述线辊装配架2后侧端面上设有两处连接滑块201，且连接滑块201滑动安插于纱架1前端面所开设的装配槽101内，并且纱架1前侧端面上分布有二十五组装配槽101；具体作用，可根据纺织加工所使用的纱线辊数量需求，对纱架1内部所安装的线辊装配架2数量进行调节整理，更好的适用于不同数量纱线辊放置使用需求。

其中，所述导线板7分别通过螺栓安装在上湿架6左右两侧端面上，且导线板7内部开设有十处导线槽701，并且左右两处导线板7高度相等；具体作用，可将纱线辊所缠绕的纱线分别贯穿于左右两处导线板7内部所开设的导线槽701内，使纱线呈水平状排列在上湿架6内部，便于对纱线进行集中上湿作业。

其中，所述扇形雾化喷头8共有五处，且扇形雾化喷头8呈高低排列状安装在上湿架6内部，并且扇形雾化喷头8位于两导线板7顶部；具体作用，可通过扇形雾化喷头8将水雾喷射在纱线上，对运行的纱线进行喷淋加湿作业，提升纱线强力和韧性，降低纱线脆性，保障纱线加工使用效果。

其中，所述上湿架6底部开设有回流槽601，且扇形雾化喷头8位于回流槽601底部，并且回流槽601底部与蓄水箱12相连通；具体作用，可通过回流槽601对扇形雾化喷头8喷流到纱线底部的水雾进行收集，使收集的水流自行回流至蓄水箱12，便于后期循环抽取喷淋使用，降低水流消耗。

本实施例的具体使用方式与作用：

本发明在使用时，工作人员根据纺织加工所使用的纱线辊数量，将适量数量的线辊装配架2滑动安插在纱架1前端内部所开设的装配槽101内，并根据纱线辊直径对线辊装配架2左右两端两处承接辊3间隔距离进行调节；接下来工作人员将纱线辊套装在承接辊3外侧，使承接辊3外侧所设有的防滑橡胶条301贴合在纱线辊内壁上，增大纱线辊内壁与承接辊3外壁之间的摩擦系数，对承接辊3外部纱线辊进行固定，保障纱线辊安装使用时的牢固性；而后工作人员先将纱线辊所缠绕的纱线牵引至前端夹线盘5部位处，在将纱线牵引至右侧两处导线板7内部所开设的导线槽701，使纱线呈水平状排列在上湿架6内部，工作人员即可将纱线与纺织设备相连；在纺织设备启动带动纱线运行时，工作人员将水泵11开启，水泵11将蓄水箱12内部水流输送至上湿架6内部所安装的扇形雾化喷头8内，扇形雾化喷头8将水雾喷射到上湿架6内部所排列的纱线上，对运行的纱线进行喷淋加湿作业，提升纱线强力和韧性，降低纱线脆性，保障纱线加工使用效果。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
