技术领域

本实用新型涉及保养清扫装置领域，特别涉及一种激光设备保养清扫装置。

背景技术

激光设备保养清扫装置是利用电动机带动叶片高速旋转，在密封的壳体内产生空气负压，吸取尘屑，广泛应用于工厂车间和日常生活中，具有较好的使用效果，现有的激光设备保养清扫装置无法满足人们的需求，因此需要更为便捷的激光设备保养清扫装置；现有的激光设备保养清扫装置在使用时存在一定的弊端，首先，不能对吸气的大小进行调节，给清扫工作带来不便，其次，保养清扫工作处于潮湿环境，不能对电源插槽进行保护防水，最后，不能时刻观察到激光设备保养清扫装置内吸收灰尘的体积，为激光设备保养清扫装置的使用带来了不便，为此，我们提出一种激光设备保养清扫装置。

实用新型内容

本实用新型的主要目的在于提供一种激光设备保养清扫装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种激光设备保养清扫装置，包括机壳和底座，所述机壳的上端安装有把手和电源开关，所述机壳的上端边缘对应安装有两组卡槽，所述机壳的一侧设置有吸口座、电源插槽、地刷挂槽、散热窗和观察窗口，所述吸口座的一端安装有软管，且软管的一端设置有伸缩管，所述伸缩管的一端安装有高效刷头，所述吸口座的一侧设置有螺丝孔，且螺丝孔靠近外表面的一侧设置有密封板，所述密封板的上端安装有调节螺丝，且调节螺丝的一端穿过密封板和螺丝孔与转动轴连接，所述转动轴的外表面安装有挡板，所述电源插槽的上端一侧设置有子母合页，且子母合页的一端连接保护罩，所述观察窗口靠近外表面的一侧安装有密封透明板，所述底座的下端安装有四组万向轮。

优选的，所述密封透明板的前端安装有四组一号螺丝，且密封透明板通过四组一号螺丝与机壳固定连接。

优选的，所述密封板的中心位置设置有漏孔，漏孔与螺丝孔对应。

优选的，所述子母合页的上端安装有七组二号螺丝。

优选的，所述挡板为圆柱体，且挡板的内部设置有轴孔。

优选的，所述散热窗和伸缩管的外表面均涂有防锈涂层。

与现有技术相比，本实用新型具有如下有益效果：该激光设备保养清扫装置，通过设置的调节螺丝，能够对激光设备保养清扫装置的吸气大小进行调节，给清扫工作带来方便，通过设置的保护罩，能够对电源插槽进行保护防水，使激光设备保养清扫装置可以在潮湿环境中工作，通过设置的密封透明板，能够时刻观察到激光设备保养清扫装置内吸收灰尘的体积，为激光设备保养清扫装置的使用带来了便利，具有一定的实用性，整个激光设备保养清扫装置结构简单，操作方便，使用的效果相对于传统方式更好。

附图说明

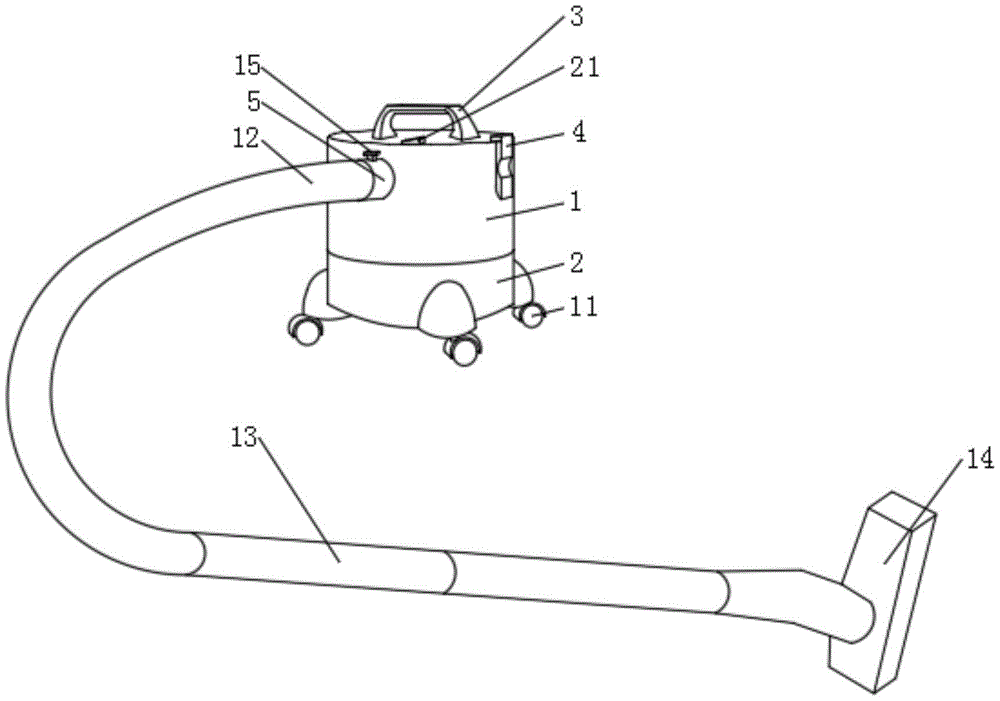

图1为本实用新型一种激光设备保养清扫装置的整体结构示意图；

图2为本实用新型一种激光设备保养清扫装置机壳1的后视图；

图3为本实用新型一种激光设备保养清扫装置调节螺丝15的剖视图。

图4为本实用新型一种激光设备保养清扫装置保护罩7的放大图。

图5为本实用新型一种激光设备保养清扫装置密封透明板10的剖视图。

图中：1、机壳；2、底座；3、把手；4、卡槽；5、吸口座；6、电源插槽；7、保护罩；8、地刷挂槽；9、散热窗；10、密封透明板；11、万向轮；12、软管；13、伸缩管；14、高效刷头；15、调节螺丝；16、螺丝孔；17、密封板；18、挡板；19、子母合页；20、观察窗口；21、电源开关；22、转动轴。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-5所示，一种激光设备保养清扫装置，包括机壳1和底座2，机壳1的上端安装有把手3和电源开关21，机壳1的上端边缘对应安装有两组卡槽4，机壳1的一侧设置有吸口座5、电源插槽6、地刷挂槽8、散热窗9和观察窗口20，吸口座5的一端安装有软管12，且软管12的一端设置有伸缩管13，伸缩管13的一端安装有高效刷头14，吸口座5的一侧设置有螺丝孔16，且螺丝孔16靠近外表面的一侧设置有密封板17，密封板17的上端安装有调节螺丝15，且调节螺丝15的一端穿过密封板17和螺丝孔16与转动轴22连接，转动轴22的外表面安装有挡板18，电源插槽6的上端一侧设置有子母合页19，且子母合页19的一端连接保护罩7，观察窗口20靠近外表面的一侧安装有密封透明板10，底座2的下端安装有四组万向轮11；

密封透明板10的前端安装有四组一号螺丝，且密封透明板10通过四组一号螺丝与机壳1固定连接；密封板17的中心位置设置有漏孔，漏孔与螺丝孔16对应，方便调节螺丝15的安装使用；子母合页19的上端安装有七组二号螺丝；挡板18为圆柱体，且挡板18的内部设置有轴孔；散热窗9和伸缩管13的外表面均涂有防锈涂层。

需要说明的是，本实用新型为一种激光设备保养清扫装置，在使用时，首先将电源连接线的一端连接电源插槽6，电源连接线的另一端连接电源，机壳1的一侧安装有吸口座5，吸口座5的一侧设置有螺丝孔16，且螺丝孔16靠近外表面的一侧设置有密封板17，密封板17的上端安装有调节螺丝15，且调节螺丝15的一端穿过密封板17和螺丝孔16与转动轴22连接，转动轴22的外表面安装有挡板18，当旋转调节螺丝15时，转动轴22和挡板18做同步运动，挡板18与吸口座5的内壁形成一个夹角，通过交接夹角的大小，来控制风的输出量，从而对激光设备保养清扫装置的吸气大小进行调节，给清扫工作带来方便，电源插槽6的上端一侧设置有子母合页19，且子母合页19的一端连接保护罩7，通过子母合页19可以旋转保护罩7的角度，改变覆盖电源插槽6的大小，能够对电源插槽6进行保护防水，密封透明板10的前端安装有四组一号螺丝，且密封透明板10通过四组一号螺丝与机壳1固定连接，且观察窗口20靠近外表面的一侧安装有密封透明板10，能够时刻观察到激光设备保养清扫装置内吸收灰尘的体积，为激光设备保养清扫装置的使用带来了便利，较为实用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
