技术领域

本实用新型涉及制冷设备领域，特别涉及一种噪音小的制冷设备。

背景技术

制冷设备是主要用于食物冷藏、各类货物冷藏的设备，被大量的使用在各种需要对物品冷藏的场合，列如住宅、餐厅、糕点房和冷库等，是食物长时间保存的必须设备，因此制冷设备的使用需求居高不下，但现有的制冷设备还存在一定的弊端，需要对制冷设备进行改进来满足人们的使用需求；在制冷设备使用时，设备内压缩机的工作会产生噪音，为现场的工作环境带来了噪音污染，同时，设备内的放置架高度不能够随意调节，不方便不同体积的物品进行摆放。

实用新型内容

本实用新型的主要目的在于提供一种噪音小的制冷设备，可以有效解决背景中压缩机的工作会产生噪音，放置架高度不能够随意调节的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种噪音小的制冷设备，包括制冷箱体，所述制冷箱体的，所述制冷箱体的前表面固定安装有控制面板，所述制冷箱体的上表面固定安装有存放箱架，所述存放箱架的前表面活动安装有两个活动箱门，所述制冷箱体的内表面固定安装有压缩机隔音箱，所述压缩机隔音箱的内表面固定安装有制冷压缩机，所述制冷压缩机的下表面活动安装有多个减震胶块，所述压缩机隔音箱的两侧外表面均固定安装有制冷铜管，所述制冷铜管的外表面固定安装有多个分流铜管，所述存放箱架的两侧内壁均固定安装有固定卡齿，所述固定卡齿的内侧可拆卸安装有多个摆放架。

优选的，所述制冷箱体的形状为长方体，所述制冷箱体的下表面四角位置均活动安装有移动滚轮，四个所述移动滚轮呈平行放置安装。

优选的，所述制冷箱体的内表面位于压缩机隔音箱的一侧位置固定安装有控制板，所述控制板位于控制面板的后方位置，所述控制面板的前表面活动安装有电源开关和控制旋钮，所述电源开关位于控制旋钮的一侧位置。

优选的，所述活动箱门的下表面与制冷箱体滑动连接，所述活动箱门的前表面固定安装有门把手。

优选的，所述减震胶块的下表面与压缩机隔音箱固定连接，所述制冷铜管贯穿压缩机隔音箱与制冷压缩机固定连接。

优选的，所述存放箱架的内表面上方位置固定安装有照明灯管，所述照明灯管位于摆放架的上方位置，所述摆放架能够在固定卡齿的内侧插拔调节高度。

与现有技术相比，本实用新型具有如下有益效果：该噪音小的制冷设备，通过设置的压缩机隔音箱、制冷压缩机和减震胶块，能够对制冷压缩机进行隔音，并减少制冷压缩机的震动噪音，使设备整体运行噪音减小，通过设置的存放箱架、固定卡齿和摆放架，能够在摆放物品时，根据物品的体积大小，对摆放架的间隔高度进行调整，方便不同体积的物品进行摆放。

附图说明

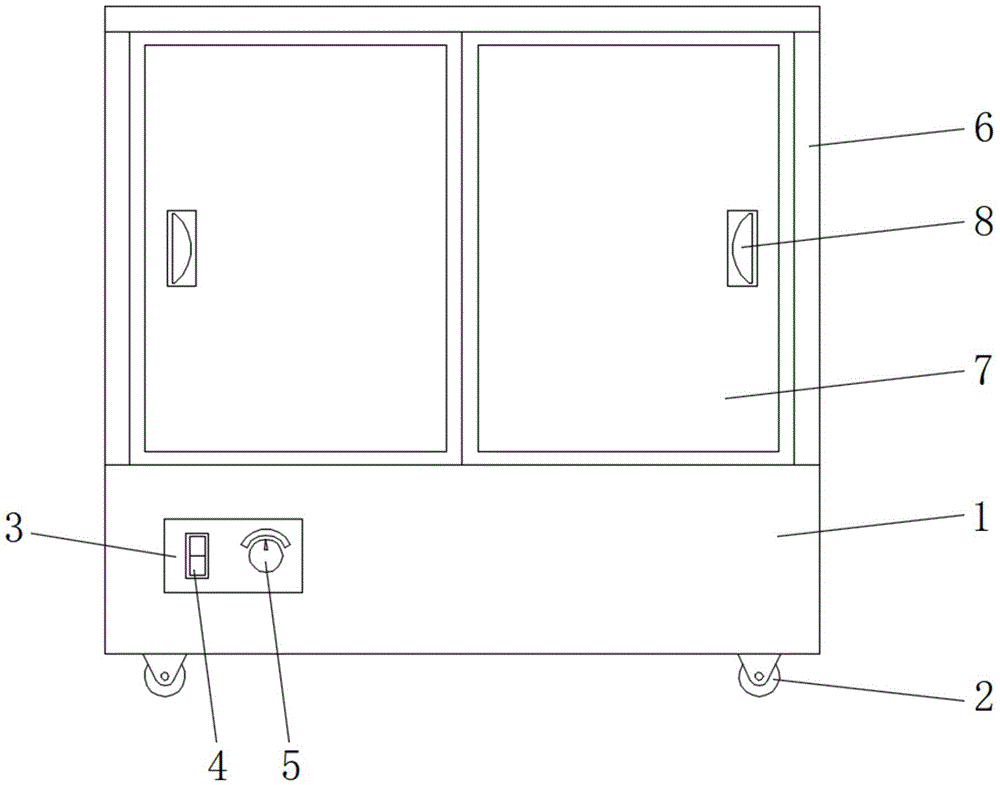

图1为本实用新型一种噪音小的制冷设备的整体结构示意图；

图2为本实用新型一种噪音小的制冷设备的制冷箱体的剖析图；

图3为本实用新型一种噪音小的制冷设备的压缩机隔音箱的剖析图；

图4为本实用新型一种噪音小的制冷设备的存放箱架的内部结构图。

图中：1、制冷箱体；2、移动滚轮；3、控制面板；4、电源开关；5、控制旋钮；6、存放箱架；7、活动箱门；8、门把手；9、压缩机隔音箱；10、制冷压缩机；11、减震胶块；12、制冷铜管；13、分流铜管；14、控制板；15、照明灯管；16、固定卡齿；17、摆放架。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-4所示，一种噪音小的制冷设备，包括制冷箱体1，所述制冷箱体1的，所述制冷箱体1的前表面固定安装有控制面板3，所述制冷箱体1的上表面固定安装有存放箱架6，所述存放箱架6的前表面活动安装有两个活动箱门7，所述制冷箱体1的内表面固定安装有压缩机隔音箱9，所述压缩机隔音箱9的内表面固定安装有制冷压缩机10，所述制冷压缩机10的下表面活动安装有多个减震胶块11，所述压缩机隔音箱9的两侧外表面均固定安装有制冷铜管12，所述制冷铜管12的外表面固定安装有多个分流铜管13，所述存放箱架6的两侧内壁均固定安装有固定卡齿16，所述固定卡齿16的内侧可拆卸安装有多个摆放架17；

所述制冷箱体1的形状为长方体，所述制冷箱体1的下表面四角位置均活动安装有移动滚轮2，四个所述移动滚轮2呈平行放置安装；所述制冷箱体1的内表面位于压缩机隔音箱9的一侧位置固定安装有控制板14，所述控制板14位于控制面板3的后方位置，所述控制面板3的前表面活动安装有电源开关4和控制旋钮5，所述电源开关4位于控制旋钮5的一侧位置；所述活动箱门7的下表面与制冷箱体1滑动连接，所述活动箱门7的前表面固定安装有门把手8；所述减震胶块11的下表面与压缩机隔音箱9固定连接，所述制冷铜管12贯穿压缩机隔音箱9与制冷压缩机10固定连接；所述存放箱架6的内表面上方位置固定安装有照明灯管15，所述照明灯管15位于摆放架17的上方位置，所述摆放架17能够在固定卡齿16的内侧插拔调节高度。

需要说明的是，本实用新型为一种噪音小的制冷设备，制冷箱体1和存放箱架6构成了设备的主体结构，通过打开活动箱门7，往存放箱架6的内部放置需要冷藏的物品，通过控制面板3上的电源开关4和控制旋钮5对设备进行控制，通过制冷压缩机10的运行产生冷气，并通过制冷铜管12和分流铜管13输送至存放箱架6的内部进行制冷，在制冷压缩机10运行工作时，压缩机隔音箱9对制冷压缩机10进行包裹，起到隔音的效果，并通过制冷压缩机10下方的多个减震胶块11，使制冷压缩机10与设备进行软连接，降低制冷压缩机10工作产生的震动噪音，配合压缩机隔音箱9使设备的整体噪音减小，在向存放箱架6摆放物品时，物品放置在摆放架17的上方，可通过物品的体积大小，将摆放架17从固定卡齿16的内侧拔下，根据需要的高度将摆放架17从新插入固定卡齿16内侧不同高度位置进行固定，从而对多个摆放架17之间的高度间隔进行调整，进行不同体积的物品摆放。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
