技术领域

本实用新型涉及景观设备技术领域，具体是一种多功能家用鱼缸。

背景技术

鱼缸是一种装活鱼的水缸，缸体透明，可用来饲养热带鱼或者金鱼起到观赏的作用，是家居风水里必不可少的摆件，是与空间的完美结合，是家居、办公、商业空间的灵魂禅师。随着人们生活水平的提高，鱼缸成为越来越普及的景观装饰品。

现有的家用鱼缸一般固定摆放在某位置并占有一定的空间，不方便移动，无法与其他家具组合使用，功能单一，尤其对小户型家庭来说占地空间较大，不适合摆放。

实用新型内容

本实用新型的目的在于提供一种多功能家用鱼缸，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种多功能家用鱼缸，包括桌面、缸体和支腿，所述桌面设有控制装置、抽屉、LED灯和灯罩，所述桌面与缸体固定连接，所述缸体设有加热单元、加热保护罩、进水口、固定齿轮槽、氧浓度传感器、温度传感器、出水口、供氧装置和底座，所述支腿设有电机支架和滚轮支架，所述电机支架与电机固定连接，所述滚轮支架分别与旋转按钮和滚轮转动连接。

作为本实用新型的进一步技术方案：所述供氧装置包括氧气泵、导气管、气阀和泵头，所述泵头在缸体内部，所述氧气泵在缸体外部，所述泵头通过导气管与氧气泵连接，所述导气管设有气阀。当缸体内氧浓度较低时通过氧气泵工作，氧气从泵头进入缸体提高氧气浓度，防止缸体内鱼缺氧死亡；所述加热单元、LED灯、电机、氧浓度传感器、温度传感器、氧气泵和气阀分别与控制装置电性连接，所述控制装置设有控制面板。通过控制面板使加热单元、LED灯、电机、氧浓度传感器、温度传感器、氧气泵和气阀正常工作。

作为本实用新型的更进一步技术方案：所述缸体包括玻璃内层、真空层和玻璃外层，减少外界声音进入鱼缸，避免影响鱼类正常生活。

作为本实用新型的再进一步技术方案：所述电机设有与固定齿轮槽相互配合的齿轮轴，通过电机转动带动支腿升降，调节桌面和缸体的高度。

作为本实用新型的再进一步技术方案：所述抽屉与桌面滑动连接，所述桌面设有把手，抽屉用于收纳物品，把手方便抽拉。

作为本实用新型的再进一步技术方案：所述桌面材质为透明玻璃，方便从上方观察。

与现有技术相比，本实用新型的有益效果是：集餐桌、茶几和鱼缸于一体，可根据使用需要转换成餐桌或茶几使用，操作方便，方便移动和固定，不影响鱼缸内鱼类生活，节约室内空间，利用率高。

附图说明

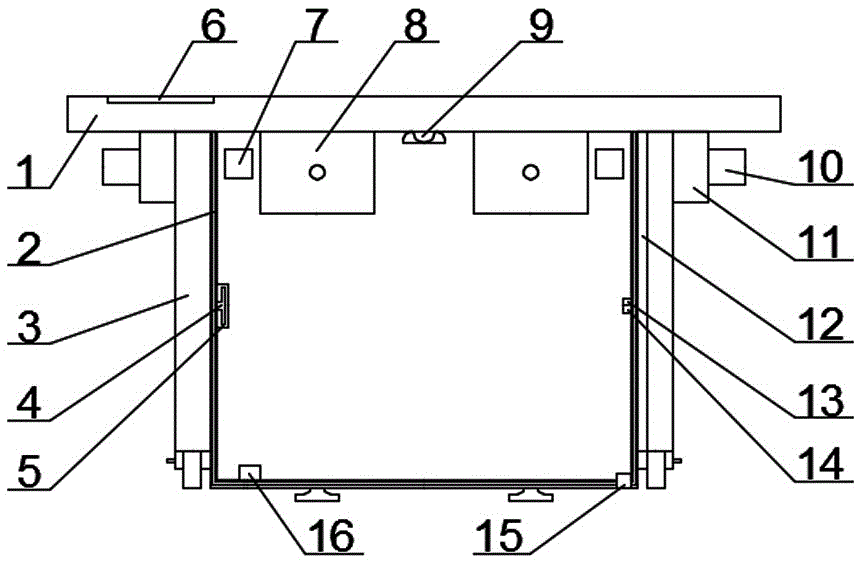

图1为多功能家用鱼缸的主视结构示意图；

图2为多功能家用鱼缸的左视结构示意图；

图3为多功能家用鱼缸的供氧装置结构示意图。

图中：1-桌面、2-缸体、3-支腿、4-加热单元、5-加热保护罩、6-控制装置、7-进水口、8-抽屉、9-LED灯、10-电机、11-电机支架、12-固定齿轮槽、13-氧浓度传感器、14-温度传感器、15-出水口、16-供氧装置、17-灯罩、18-把手、19-氧气泵、20-导气管、21-气阀、22-底座、23-滚轮支架、24-旋转按钮、25-滚轮、26-泵头、27-玻璃内层、28-真空层、29-玻璃外层。

具体实施方式

如图1、2、3所示的多功能家用鱼缸，包括桌面1、缸体2和支腿3，所述桌面1设有控制装置6、抽屉8、LED灯9和灯罩17，所述桌面1与缸体2固定连接，所述缸体2设有加热单元4、加热保护罩5、进水口7、固定齿轮槽12、氧浓度传感器13、温度传感器14、出水口15、供氧装置16和底座22，所述支腿3设有电机支架11和滚轮支架23，所述电机支架11与电机10固定连接，所述滚轮支架23分别与旋转按钮24和滚轮25转动连接。

所述供氧装置包括氧气泵19、导气管20、气阀21和泵头26，所述泵头26在缸体2内部，所述氧气泵在缸体2外部，所述泵头26通过导气管20与氧气泵19连接，所述导气管设有气阀21。当缸体2内氧浓度较低时通过氧气泵19工作，氧气从泵头26进入缸体提高氧气浓度，防止缸体2内鱼缺氧死亡。

所述加热单元4、LED灯9、电机10、氧浓度传感器13、温度传感器14、氧气泵19和气阀21分别与控制装置6电性连接，所述控制装置6设有控制面板。通过控制面板使加热单元4、LED灯9、电机10、氧浓度传感器13、温度传感器14、氧气泵19和气阀21正常工作。

所述缸体包括玻璃内层27、真空层28和玻璃外层29，减少外界声音进入鱼缸，避免影响鱼类正常生活。

所述电机10设有与固定齿轮槽12相互配合的齿轮轴，通过电机10转动带动支腿3升降，调节桌面1和缸体2的高度。

所述抽屉8与桌面1滑动连接，所述桌面8设有把手18，抽屉8用于收纳物品，把手18方便抽拉。

所述桌面1材质为透明玻璃，方便从上方观察。

所述底座22材质为橡胶，防止支腿3收缩后缸体2底部与地面直接接触。

工作原理如下：通过进水口7进行鱼类、水和饲料投放，并与出水口15配合进行定期更换水，通过加热单元4和温度传感器14配合将水温稳定在鱼类适合生存的温度，通过氧浓度传感器13和供氧装置16配合保证水中氧浓度适合鱼类生存，通过LED灯方便夜间赏鱼；通过电机10将支腿收缩后可以作为茶几使用，抽屉8方便收纳物品；通过电机10将支腿3伸出后可作为餐桌使用，通过滚轮25和旋转按钮24配合使鱼缸进行移动和固定，使移动更省力更方便，实现餐桌、茶几于一体可自动变换的多功能家用鱼缸，节约了室内空间，使用方便，利用率高。
