技术领域

本发明涉及医疗托盘技术领域，具体为一种多种固定方式的医疗用托盘。

背景技术

医疗用托盘是用来盛放医疗器械的，它可以对医疗器械进行方便的存放，然后通过端起托盘来方便对其进行移动，在医疗中起到了十分重要的作用。

现有的医疗用托盘虽然设置有固定结构，但是其固定结构较为固定，不能够根据不同的情况选择不同的固定方式，不能够将其固定在不同的物体上，托盘在使用时固定不够牢固，容易发生侧翻，从而导致医疗器械落到地面受到损伤，针对上述情况，在现有的医疗用托盘的基础上进行技术创新。

发明内容

本发明的目的在于提供一种多种固定方式的医疗用托盘，以解决上述背景技术中提出一般的医疗用托盘虽然设置有固定结构，但是其固定结构较为固定，不能够根据不同的情况选择不同的固定方式，不能够将其固定在不同的物体上，托盘在使用时固定不够牢固，容易发生侧翻，从而导致医疗器械落到地面受到损伤的问题。

为实现上述目的，本发明提供如下技术方案：一种多种固定方式的医疗用托盘，包括托盘主体、第一紧固螺栓、第二紧固螺栓和连接块，所述托盘主体的内部设置有托盘底板，且托盘主体的左右两壁均固定有固定板，所述第一紧固螺栓和第二紧固螺栓均贯穿设置于固定板的内部，且第一紧固螺栓的下方安置有第二紧固螺栓，所述第二紧固螺栓的内壁固定有固定垫块，所述固定板的底端通过旋转轴与支板相连接，且支板的内侧设置有旋转轴，所述支板的上端的最外侧固定有固定凸块，所述连接块的上端连接有托盘主体，且连接块的底端设置有弹簧，所述弹簧的下方安置有固定套，且弹簧的外侧设置有固定凹槽，所述固定套的内壁固定有橡胶垫块，所述托盘主体的侧面镶嵌有滑动轨道，且滑动轨道的下方设置有紧固孔。

优选的，所述固定板设置有两个，且固定板对称在托盘主体两侧，固定板与滑动轨道之间为滑动连接结构。

优选的，所述第一紧固螺栓与固定板之间为螺纹连接结构，且第一紧固螺栓上的螺纹结构与紧固孔内部的螺纹结构相吻合。

优选的，所述第二紧固螺栓与固定垫块之间为一体结构，且第二紧固螺栓与固定板之间为螺纹连接结构。

优选的，所述支板通过旋转轴与固定板之间构成旋转结构，且支板的旋转范围为0-180°，支板与固定板之间呈垂直状结构。

优选的，所述固定凸块与支板之间为固定连接，且固定凸块的外形尺寸与固定凹槽的外形尺寸相吻合。

优选的，所述固定套为半圆环状结构，且固定套之间通过弹簧构成旋转结构，且橡胶垫块与固定套之间的连接方式为胶水粘接。

与现有技术相比，本发明的有益效果是：

1、本发明设置有固定板，将固定板插入床头柜的两端的竖板中，通过第二紧固螺栓在固定板中的转动可以使固定垫块相互靠近，从而可以通过固定垫块将竖板夹紧，这样可以使得托盘主体与床头柜之间的固定更加的牢固，避免了出现托盘主体侧翻的情况，保证了医疗器械的质量，而且通过第二紧固螺栓的转动调节可以将托盘主体固定在不同尺寸的床头柜上；

2、本发明设置有支板，在需要将托盘主体直接放置在桌面上的时候可以通过旋转轴的旋转将支板旋转至固定凸块与固定凹槽相扣合为止，从而支板可以很好的对托盘主体进行支撑，保证了托盘放置的稳定性，在不需要直接放置的时候可以通过旋转轴的旋转将支板旋出，从而可以通过其他的固定方式进行固定；

3、本发明设置有固定套，而且固定套可以通过弹簧的弹性伸缩进行开合，从而可以通过固定套将托盘与医用推车上的圆柱推杆相固定，这样就使得托盘在医用推车上使用的时候更加的牢固稳定，而且将托盘与医用推车之间进行拆卸的时候也更加的方便，橡胶垫块可以提高圆柱推杆与固定套之间的摩擦力，更加的稳固；

4、本发明设置有滑动轨道，可以在固定板不使用的时候将其通过在滑动轨道中的滑动调节至上方，调节完毕后通过将第一紧固螺栓旋入到紧固孔中可以牢固的对固定板的位置进行固定，从而可以不对托盘与医用推车之间的固定产生影响；

5、本发明设置有多种安装固定的方式，可以将托盘主体与不同的物体之间进行牢固的固定，从而使得在任何环境下托盘主体都可以稳固的进行使用，大大提高了该多种固定方式的医疗用托盘的实用性。

附图说明

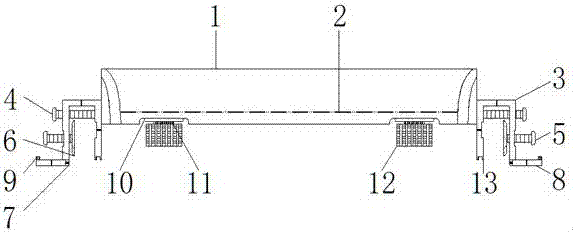

图1为本发明结构示意图；

图2为本发明固定套侧视结构示意图；

图3为本发明侧面结构示意图。

图中：1、托盘主体，2、托盘底板，3、固定板，4、第一紧固螺栓，5、第二紧固螺栓，6、固定垫块，7、旋转轴，8、支板，9、固定凸块，10、连接块，11、弹簧，12、固定套，13、固定凹槽，14、滑动轨道，15、紧固孔，16、橡胶垫块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种多种固定方式的医疗用托盘，包括托盘主体1、托盘底板2、固定板3、第一紧固螺栓4、第二紧固螺栓5、固定垫块6、旋转轴7、支板8、固定凸块9、连接块10、弹簧11、固定套12、固定凹槽13、滑动轨道14、紧固孔15和橡胶垫块16，托盘主体1的内部设置有托盘底板2，且托盘主体1的左右两壁均固定有固定板3，固定板3设置有两个，且固定板3对称在托盘主体1两侧，固定板3与滑动轨道14之间为滑动连接结构，可以在固定板3不使用的时候将其通过在滑动轨道14中的滑动调节至上方，第一紧固螺栓4和第二紧固螺栓5均贯穿设置于固定板3的内部，且第一紧固螺栓4的下方安置有第二紧固螺栓5，第二紧固螺栓5的内壁固定有固定垫块6，第二紧固螺栓5与固定垫块6之间为一体结构，且第二紧固螺栓5与固定板3之间为螺纹连接结构，通过第二紧固螺栓5在固定板3中的转动可以使固定垫块6相互靠近，从而可以通过固定垫块6将竖板夹紧，这样可以使得托盘主体1与床头柜之间的固定更加的牢固，避免了出现托盘主体1侧翻的情况，保证了医疗器械的质量，而且通过第二紧固螺栓5的转动调节可以将托盘主体1固定在不同尺寸的床头柜上，固定板3的底端通过旋转轴7与支板8相连接，且支板8的内侧设置有旋转轴7，支板8通过旋转轴7与固定板3之间构成旋转结构，且支板8的旋转范围为0-180°，支板8与固定板3之间呈垂直状结构，在需要将托盘主体1直接放置在桌面上的时候可以通过旋转轴7的旋转将支板8旋转至固定凸块9与固定凹槽13相扣合为止，从而支板8可以很好的对托盘主体1进行支撑，保证了托盘放置的稳定性，在不需要直接放置的时候可以通过旋转轴7的旋转将支板8旋出，从而可以通过其他的固定方式进行固定，支板8的上端的最外侧固定有固定凸块9，固定凸块9与支板8之间为固定连接，且固定凸块9的外形尺寸与固定凹槽13的外形尺寸相吻合，固定凸块9与固定凹槽13之间相互卡合可以对支板8与固定板3之间进行锁定，连接块10的上端连接有托盘主体1，且连接块10的底端设置有弹簧11，弹簧11的下方安置有固定套12，且弹簧11的外侧设置有固定凹槽13，固定套12为半圆环状结构，且固定套12之间通过弹簧11构成旋转结构，且橡胶垫块16与固定套12之间的连接方式为胶水粘接，固定套12可以通过弹簧11的弹性伸缩进行开合，从而可以通过固定套12将托盘与医用推车上的圆柱推杆相固定，这样就使得托盘在医用推车上使用的时候更加的牢固稳定，而且将托盘与医用推车之间进行拆卸的时候也更加的方便，橡胶垫块16可以提高圆柱推杆与固定套12之间的摩擦力，更加的稳固，固定套12的内壁固定有橡胶垫块16，托盘主体1的侧面镶嵌有滑动轨道14，且滑动轨道14的下方设置有紧固孔15，第一紧固螺栓4与固定板3之间为螺纹连接结构，且第一紧固螺栓4上的螺纹结构与紧固孔15内部的螺纹结构相吻合，将第一紧固螺栓4旋入到紧固孔15中可以牢固的对固定板3的位置进行固定，从而可以不对托盘与医用推车之间的固定产生影响。

工作原理：在使用该多种固定方式的医疗用托盘时，将固定板3插入到床头柜两端的竖板上，然后转动第二紧固螺栓5，第二紧固螺栓5转动从而带动固定垫块6对竖板进行夹紧，从而使得托盘主体1与床头柜之间进行固定，在需要直接对托盘主体1进行放置的时候通过旋转轴7的旋转将支板8旋转至固定凸块9与固定凹槽13相扣合为止，从而支板8可以很好的对托盘主体1进行支撑，在需要将托盘与医疗推车进行安装的时候，拧松第一紧固螺栓4，然后通过固定板3在滑动轨道14中的滑动将固定板3升起，然后通过弹簧11开启固定套12，固定套12由于弹簧11的弹性对医疗推车上的圆柱推杆进行夹紧，从而完成托盘主体1与医疗推车之间的固定，橡胶垫块16可以提高圆柱推杆与固定套12之间的摩擦力，更加的稳固，这就是该多种固定方式的医疗用托盘的工作原理。

综上所述：该多种固定方式的医疗用托盘设置有固定板，将固定板3插入床头柜的两端的竖板中，通过第二紧固螺栓5在固定板3中的转动可以使固定垫块6相互靠近，从而可以通过固定垫块6将竖板夹紧，这样可以使得托盘主体1与床头柜之间的固定更加的牢固，避免了出现托盘主体1侧翻的情况，保证了医疗器械的质量，而且通过第二紧固螺栓5的转动调节可以将托盘主体1固定在不同尺寸的床头柜上；设置有支板8，在需要将托盘主体1直接放置在桌面上的时候可以通过旋转轴7的旋转将支板8旋转至固定凸块9与固定凹槽13相扣合为止，从而支板8可以很好的对托盘主体1进行支撑，保证了托盘放置的稳定性，在不需要直接放置的时候可以通过旋转轴7的旋转将支板8旋出，从而可以通过其他的固定方式进行固定；设置有固定套12，而且固定套12可以通过弹簧11的弹性伸缩进行开合，从而可以通过固定套12将托盘与医用推车上的圆柱推杆相固定，这样就使得托盘在医用推车上使用的时候更加的牢固稳定，而且将托盘与医用推车之间进行拆卸的时候也更加的方便，橡胶垫块16可以提高圆柱推杆与固定套12之间的摩擦力，更加的稳固；设置有滑动轨道14，可以在固定板3不使用的时候将其通过在滑动轨道14中的滑动调节至上方，调节完毕后通过将第一紧固螺栓4旋入到紧固孔15中可以牢固的对固定板3的位置进行固定，从而可以不对托盘与医用推车之间的固定产生影响；设置有多种安装固定的方式，可以将托盘主体1与不同的物体之间进行牢固的固定，从而使得在任何环境下托盘主体1都可以稳固的进行使用，大大提高了该多种固定方式的医疗用托盘的实用性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
