技术领域

本发明涉及一种输液椅。

背景技术

输液椅是用于患者输液时的座椅，输液椅也叫点滴椅，主要用于医疗单位给患者输液。

来输液的患者通常身体比较虚弱，与人体温差较大的药液滴入人体后，患者一般会感觉寒冷，尤其天冷的时候，会加重患者的痛苦感。

目前有带加热装置的输液椅，其加热装置设置在扶手上，来解决患者输液时感觉寒冷这一问题。在输液完毕之后，往往会忘记关掉加热装置，这是由于一方面患者身体虚弱，人昏昏沉沉，容易遗忘加热装置还开着这一情况，另一方面输液完之后，通常需要另一只手按压扎过输液针的手，来减少血液流出，并无空手来关闭加热装置，而且，很多患者也并不知道输液完之后还需要手动来关闭加热装置。

患者离开输液椅之后，加热装置一直开着持续加热不仅浪费严重，缩短装置使用寿命，而且具有一定的安全隐患。

发明内容

本发明针对现有技术中的不足，提供了一种输液椅，其通过两步必要的操作自动打开加热垫，即患者坐下和在输液杆上挂上输液袋这两步，并在输液完毕之后自动关闭加热垫，从而避免加热垫一直开着持续加热忘记关的问题，解决了该问题所带来的各项后果。

为解决上述技术问题，本发明通过下述技术方案得以解决：一种输液椅，包括椅座、椅背、扶手、椅脚和输液杆，所述扶手上设置有加热垫，所述椅背侧面设置有固定块，所述输液杆滑动连接在所述固定块上，所述输液杆外壁上设置有连接块，所述连接块与所述固定块之间设置有一号弹簧，所述椅脚从上往下依次设置所述椅座、挡块、滑杆和挡杆，所述椅座和所述滑杆均滑动连接在所述椅脚上，所述挡块和所述挡杆均固定设置在所述椅脚上，所述椅座下侧面设置顶靠所述滑杆的凸块，所述滑杆与所述挡杆之间设置有二号弹簧，所述挡杆端部设置有弧形支撑块，所述弧形支撑块上支撑有弧形连接杆，所述弧形连接杆一端位于所述滑杆下方且其端部顶靠所述滑杆下侧面，另一端端部设置有环形连接圈，所述环形连接圈内壁上设置有开关，所述加热垫由所述开关控制开启或关闭，当所述椅座往下滑动后，所述环形连接圈移动到所述输液杆正下方。

使用时，在患者坐到椅座上之后，椅座沿着椅脚往下滑移，并通过凸块将滑杆往下压，使得滑杆也沿着椅脚往下滑移，此时二号弹簧收缩，滑杆滑移的过程中，将弧形连接杆位于其下方的一端往下压，使得弧形连接杆另一端往上翘，环形连接圈也随之移动，当椅座向下滑移到与挡块接触时，椅座被限位，无法再继续往下滑移，此时，患者能够平稳的坐在椅座上，椅座被限位使得滑杆、弧形连接杆均被限位，此时，环形连接圈位于输液杆的正下方，完成第一步操作，当输液杆上挂上点滴袋之后，输液杆沿着固定块往下滑移，一号弹簧收缩，由于环形连接圈位于输液杆的正下方，当输液杆与位于环形连接圈内的开关接触后，打开开关，加热垫加热，输液杆受一号弹簧的影响，随着点滴袋内液体的减少而逐渐往上滑移，直到点滴袋内的液体不多时，输液杆离开开关，关闭加热垫，此时加热垫的余热足以在患者剩下打点滴的时间里对其提供热量，达到自动关闭的效果，最后，在患者离开椅座后，椅座上升，各部位回复到原位。

上述技术方案中，优选的，所述环形连接圈上侧面设置有限位块，所述限位块上端内侧开设有缺口。

上述技术方案中，优选的，所述开关通过若干设置在所述环形连接圈内壁上的支撑杆固定支撑。

本发明的有益效果是：本发明在患者挂点滴必要的两个步骤都达到的情况下，自动打开加热垫，并在点滴挂完之后自动关闭加热垫，一方面避免忘记关闭加热垫造成能源的浪费，以及延长加热垫使用寿命，提高安全性，另一方面还达到了仅给需要者提供加热服务的效果，能源利用率达到最大化。

附图说明

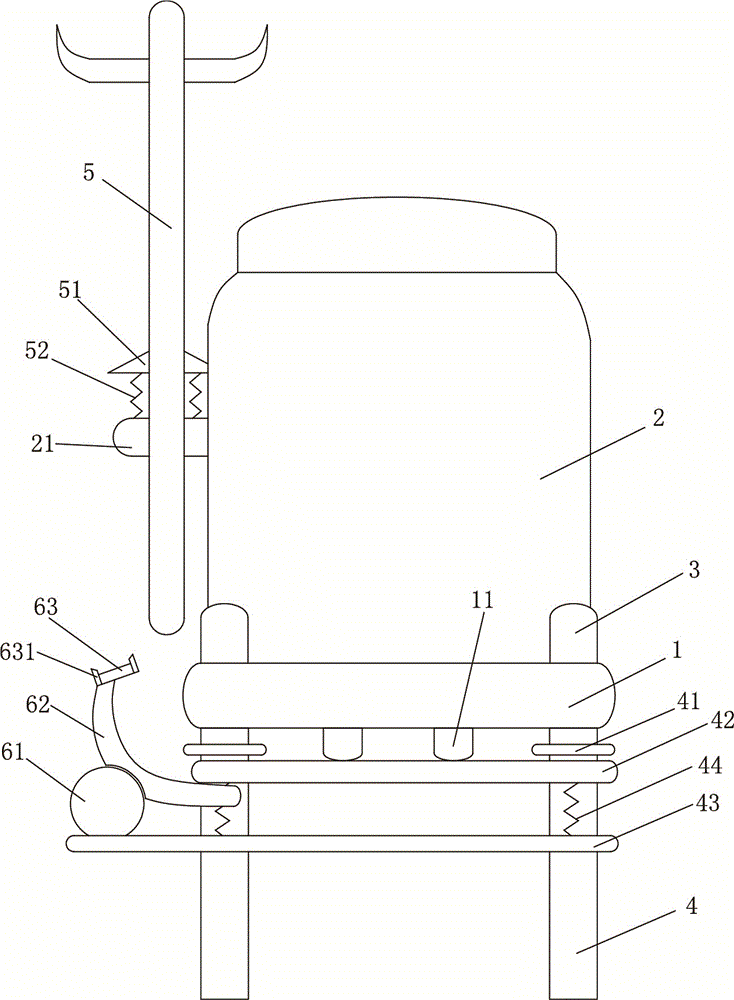

图1为本发明示意图。

图2为本发明环形连接圈俯视示意图。

图3为本发明环形连接圈截面示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1-图3，一种输液椅，包括椅座1、椅背2、扶手3、椅脚4和输液杆5，所述扶手3上设置有加热垫，所述椅背2侧面设置有固定块21，所述输液杆6滑动连接在所述固定块21上，所述输液杆5外壁上设置有连接块51，所述连接块51与所述固定块21之间设置有一号弹簧52，所述椅脚4从上往下依次设置椅座1、挡块41、滑杆42和挡杆43，所述椅座1和所述滑杆42均滑动连接在所述椅脚4上，所述挡块41和所述挡杆43均固定设置在所述椅脚4上，所述椅座1下侧面设置顶靠所述滑杆42的凸块11，所述滑杆42与所述挡杆43之间设置有二号弹簧44，所述挡杆43端部设置有弧形支撑块61，所述弧形支撑块61上支撑有弧形连接杆62，弧形支撑块61与弧形连接杆62的配合是利用了杠杆原理，所述弧形连接杆62一端位于所述滑杆42下方且其端部顶靠所述滑杆42下侧面，另一端端部设置有环形连接圈63，所述环形连接圈63内壁上设置有开关64，所述加热垫由所述开关64控制开启或关闭，当所述椅座1往下滑动后，所述环形连接圈63移动到所述输液杆5正下方。

所述环形连接圈63上侧面设置有限位块631，所述限位块631上端内侧开设有缺口632。

所述开关64通过若干设置在所述环形连接圈63内壁上的支撑杆633固定支撑。

使用时，在患者坐到椅座上之后，椅座沿着椅脚往下滑移，并通过凸块将滑杆往下压，使得滑杆也沿着椅脚往下滑移，此时二号弹簧收缩，滑杆滑移的过程中，将弧形连接杆位于其下方的一端往下压，使得弧形连接杆另一端往上翘，环形连接圈也随之移动，当椅座向下滑移到与挡块接触时，椅座被限位，无法再继续往下滑移，此时，患者能够平稳的坐在椅座上，椅座被限位使得滑杆、弧形连接杆均被限位，此时，环形连接圈位于输液杆的正下方，完成第一步操作，当输液杆上挂上点滴袋之后，输液杆沿着固定块往下滑移，一号弹簧收缩，由于环形连接圈位于输液杆的正下方，当输液杆与位于环形连接圈内的开关接触后，打开开关，加热垫加热，输液杆受一号弹簧的影响，随着点滴袋内液体的减少而逐渐往上滑移，直到点滴袋内的液体不多时，输液杆离开开关，关闭加热垫，此时加热垫的余热足以在患者剩下打点滴的时间里对其提供热量，达到自动关闭的效果，最后，在患者离开椅座后，椅座上升，各部位回复到原位。
