技术领域

本发明涉及自动加热的输液椅。

背景技术

输液椅是用于患者输液时的座椅，输液椅也叫点滴椅，主要用于医疗单位给患者输液。

来输液的患者通常身体比较虚弱，与人体温差较大的药液滴入人体后，患者一般会感觉寒冷，尤其天冷的时候，会加重患者的痛苦感。

目前有带加热装置的输液椅，其加热装置设置在扶手上，来解决患者输液时感觉寒冷这一问题。在输液完毕之后，往往会忘记关掉加热装置，这是由于一方面患者身体虚弱，人昏昏沉沉，容易遗忘加热装置还开着这一情况，另一方面输液完之后，通常需要另一只手按压扎过输液针的手，来减少血液流出，并无空手来关闭加热装置，而且，很多患者也并不知道输液完之后还需要手动来关闭加热装置。

患者离开输液椅之后，加热装置一直开着持续加热不仅浪费严重，缩短装置使用寿命，而且具有一定的安全隐患。

发明内容

本发明针对现有技术中的不足，提供了自动加热的输液椅，其在输液时自动开启加热垫加热，并在输液完毕之后自动关闭加热垫，从而避免加热垫一直开着持续加热忘记关的问题，解决了该问题所带来的各项后果。

为解决上述技术问题，本发明通过下述技术方案得以解决：自动加热的输液椅，包括椅座、椅背、扶手、椅脚和输液杆，所述扶手上设置有加热垫，所述输液杆上固定设置有固定块以及滑动连接有输液袋支撑杆，所述输液袋支撑杆与所述固定块之间设置有弹簧，所述输液杆内设置有导电杆，所述导电杆与外部电源相连，所述导电杆上滑动连接有触片，所述触片与所述输液袋支撑杆固定相连，所述触片通过导电线与所述加热垫相连，所述导电杆包括上端的绝缘部分和下端的导电部分。

使用前，输液袋支撑杆受弹簧的拉力，处于平衡状态，此时，触片位于导电杆上端的绝缘部分，加热垫不通电；使用时，将输液袋挂到输液袋支撑杆上，输液袋支撑杆整体重力变大，其沿着输液杆往下滑移，触片从上端的绝缘部分滑入到下端的导电部分，电流通过触片、导电线到达加热垫处，加热垫开始工作，对患者手部供热，随着输液袋内液体的逐渐减少，触片逐渐往上移动，在输液袋内液体输送完之后，触片进入到导电杆上端的绝缘部分，加热垫不再加热，自动关闭。

上述技术方案中，优选的，所述导电杆上端的绝缘部分为木质材料，其下端的导电部分为铁质材料。

上述技术方案中，优选的，所述输液袋支撑杆端部设置有弧形挡片。通过设置弧形挡片使得输液袋不易从输液袋支撑杆上滑落，避免滑落导致针头掉出对患者造成伤害。

本发明的有益效果是：本发明在输液时自动开启加热垫加热，并在输液完毕之后自动关闭加热垫，从而避免加热垫一直开着持续加热忘记关的问题，节约能源，延长装置使用寿命，提升装置安全性能。

附图说明

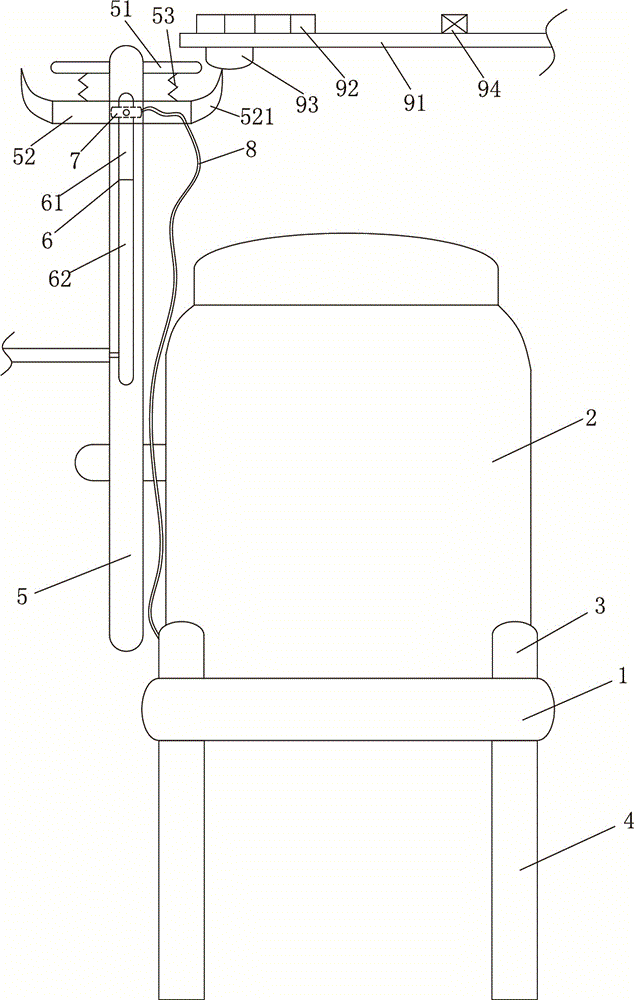

图1为本发明示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1，自动加热的输液椅，包括椅座1、椅背2、扶手3、椅脚4和输液杆5，所述扶手3上设置有加热垫，所述输液杆5上固定设置有固定块51以及滑动连接有输液袋支撑杆52，所述输液袋支撑杆52与所述固定块51之间设置有弹簧53，所述输液杆5内设置有导电杆6，所述导电杆6与外部电源相连，所述导电杆6上滑动连接有触片7，所述触片7与所述输液袋支撑杆52固定相连，所述触片7通过导电线8与所述加热垫相连，所述导电杆6包括上端的绝缘部分61和下端的导电部分62。

所述输液袋支撑杆52端部设置有弧形挡片521。通过设置弧形挡片使得输液袋不易从输液袋支撑杆上滑落，避免滑落导致针头掉出对患者造成伤害。

所述输液杆5侧边还设置有报警装置，所述报警装置包括连接杆91以及设置在所述连接杆91上的报警灯92、报警开关93和电源开关94，报警开关93控制报警灯92打开或关闭，报警灯92不仅会灯光闪烁，而且还会发出警报声，警报声的大小可调，电源开关94控制整个报警装置的电源打开或关闭，所述弧形挡片521的端部顶靠所述报警开关93。在不使用时，弧形挡片始终顶靠在报警开关上，报警开关始终处于打开状态，而电源开关是关闭的，因此报警灯不工作，当输液袋支撑杆上挂上点滴袋之后，输液袋支撑杆往下滑移，弧形挡片离开报警开关，再打开电源开关，使报警灯通电，当点滴袋内的液体输送完之后，其回复到原位，弧形挡片接触报警开关后将其打开，报警灯工作，呼叫护士，避免因护士不知道液体已输送完导致拔针过慢，血液往输液管内回流。

所述导电杆上端的绝缘部分61为木质材料，其下端的导电部分62为铁质材料。

使用前，输液袋支撑杆受弹簧的拉力，处于平衡状态，此时，触片位于导电杆上端的绝缘部分，加热垫不通电；使用时，将输液袋挂到输液袋支撑杆上，输液袋支撑杆整体重力变大，其沿着输液杆往下滑移，触片从上端的绝缘部分滑入到下端的导电部分，电流通过触片、导电线到达加热垫处，加热垫开始工作，对患者手部供热，随着输液袋内液体的逐渐减少，触片逐渐往上移动，在输液袋内液体输送完之后，触片进入到导电杆上端的绝缘部分，加热垫不再加热，自动关闭。
