技术领域

本发明属于医疗器械技术领域，具体涉及一种西药制备勾兑组合 装置。

背景技术

西药专业中多种药物的勾兑和组合制备可以有效地将两种以上 的药物药效加以组合，既能增加疾病治疗的效果，又能有效减少患者 服用药物的次数和频率，但是当前药物制备和勾兑程序十分繁琐，固 态药物需要手动粉碎，液态药物又需要适当加水稀释，药物制备中有 时还需要控制制备温度，这样便造成药物制备勾兑的复杂程序，给操 作人员带来很大的不便。

发明内容

本发明的目的是提供一种在进行西药专业药物勾兑和制备时，操 作灵活，使用方便的西药制备勾兑组合装置。

本发明的技术方案是：西药制备勾兑组合装置，包括加温勾兑箱、 装置电池盒、固态药物粉碎箱和液态药物制备箱，加温勾兑箱右侧设 有装置移动把手，装置移动把手通过把手拆卸环与加温勾兑箱连接， 加温勾兑箱上设有影像显示屏，影像显示屏上设有显示屏保护盖，显 示屏保护盖通过保护盖活页与影像显示屏连接，影像显示屏右侧设有 显示屏开关，影像显示屏下侧设有加固底盘，加固底盘下侧设有装置 万向轮，加固底盘左右两侧设有装置支撑腿，装置支撑腿通过支撑腿 旋转螺栓与加固底盘连接，装置支撑腿上设有强力吸盘，装置电池盒 位于加温勾兑箱上侧，装置电池盒上侧设有电池盒盖，电池盒盖上设 有电池盒盖把手，装置电池盒内设有充电电池，充电电池下侧设有电 池电量感应芯片，电池电量感应芯片下侧设有充电提醒灯，固态药物 粉碎箱位于装置电池盒左侧，液态药物制备箱位于装置电池盒右侧；

加温勾兑箱左侧设有勾兑箱箱门，勾兑箱箱门通过勾兑箱门活页 与加温勾兑箱连接，勾兑箱箱门左侧设有勾兑箱门扣锁，加温勾兑箱 右侧设有温度感应芯片，温度感应芯片右侧设有温度显示屏，温度显 示屏上侧设有温度调节开关，温度感应芯片下侧设有内置摄像头，内 置摄像头右下侧设有瓶盖升降开关，瓶盖升降开关下侧设有搅拌勾兑 开关，加温勾兑箱左上侧设有粉碎箱阀门开关，加温勾兑箱右上侧设 有制备箱阀门开关，加温勾兑箱内设有药物勾兑瓶，药物勾兑瓶上侧 设有勾兑瓶瓶盖，勾兑瓶瓶盖内设有搅拌头电机，搅拌头电机下侧设 有传动柱，传动柱下侧设有药物搅拌头，勾兑瓶瓶盖上侧设有瓶盖升 降气囊，瓶盖升降气囊左侧设有粉碎箱连接管，瓶盖升降气囊右侧设 有制备箱连接管，加温勾兑箱下侧设有加热液体循环盒，加热液体循 环盒通过液体循环通道与加温勾兑箱连接，加热液体循环盒内设有电 热板，加热液体循环盒右侧设有液体循环电机；

固态药物粉碎箱上侧设有粉碎箱箱盖，粉碎箱箱盖通过粉碎箱盖 转轴与固态药物粉碎箱连接，粉碎箱箱盖内设有微型压力泵，微型压 力泵内设有推送活塞，推送活塞下侧设有粉碎头连接柱，粉碎头连接 柱下侧设有药物粉碎头，药物粉碎头内设有刀片旋转马达，刀片旋转 马达下侧设有粉碎刀片，粉碎刀片左侧设有碾压滚轮，碾压滚轮通过 滚轮传动轴与药物粉碎头连接，微型压力泵左侧设有电扇电机，电扇 电机下侧设有送风电扇，电扇电机上侧设有电扇开关，微型压力泵右 侧设有干燥剂储存盒，干燥剂储存盒下侧设有干燥剂更换口，微型压 力泵上侧设有粉碎箱盖把手，粉碎箱盖把手上侧设有压力泵开关，粉 碎箱盖把手右侧设有粉碎开关，固态药物粉碎箱右下侧设有粉碎药物 出口，粉碎药物出口上设有粉碎药物输送阀门；

液态药物制备箱上侧设有制备箱箱盖，制备箱箱盖通过制备箱盖 转轴与液态药物制备箱连接，制备箱箱盖上侧设有制备箱盖把手，准 备箱盖把手左侧设有送水开关，准备箱盖把手右侧设有药液输送开 关，制备箱箱盖内侧设有药液瓶瓶盖，液态药物制备箱内设有药剂混 合盒，药剂混合盒左上侧设有清水储存瓶，清水储存瓶内设有推送气 囊，推送气囊下侧设有清水挤压板，药剂混合盒右上侧设有药剂缓存 瓶，药剂缓存瓶通过电动开闭阀门与药剂混合盒连接，药剂混合盒右 侧设有药剂输送电机，药剂混合盒左侧设有曲型导流管，曲型导流管 下侧设有混合药剂输送口，混合药剂输送口上设有液体药剂输送阀 门。

作为优选，所述装置移动把手上设有减压软垫。

作为优选，所述勾兑箱箱门上设有保温棉层。

作为优选，所述药物勾兑瓶下侧设有勾兑瓶固定底座。

作为优选，所述电热板上连接变压电阻。

作为优选，所述粉碎箱箱盖左侧设有箱盖扣锁。

作为优选，所述液态药物制备箱右侧设有透明观察窗。

作为优选，所述药剂缓存瓶右侧设有刻度尺。

本发明的有益效果是：功能齐全，使用方便，在进行西药专业药 物勾兑和制备时，使用方便，减轻了医务人员的负担。

附图说明

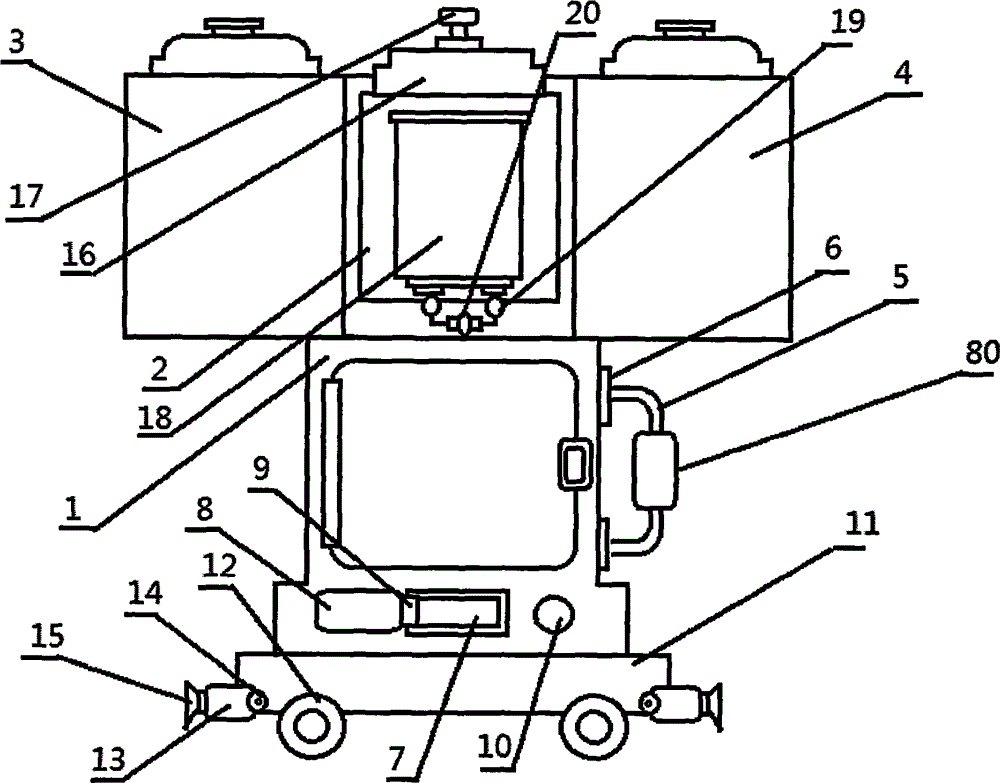

附图1为本发明的西药制备勾兑组合装置整体结构示意图。

附图2为本发明的西药制备勾兑组合装置的加温勾兑箱结构示 意图。

附图3为本发明的西药制备勾兑组合装置的固态药物粉碎箱结 构示意图。

附图4为本发明的西药制备勾兑组合装置的液态药物制备箱结 构示意图。

图中：

1：加温勾兑箱，2：装置电池盒，3：固态药物粉碎箱，4： 液态药物制备箱，5：装置移动把手，6：把手拆卸环，7：影像显 示屏，8：显示屏保护盖，9：保护盖活页，10：显示屏开关，11： 加固底盘，12：装置万向轮，13：装置支撑腿，14：支撑腿旋转螺栓， 15：强力吸盘，16：电池盒盖，17：电池盒盖把手，18：充电电池， 19：电池电量感应芯片，20：充电提醒灯，21：勾兑箱箱门，22：勾 兑箱门活页，23：勾兑箱门扣锁，24：温度感应芯片，25：温度显示 屏，26：温度调节开关，27：内置摄像头，28：瓶盖升降开关，29： 搅拌勾兑开关，30：粉碎箱阀门开关，31：制备箱阀门开关，32：药 物勾兑瓶，33：勾兑瓶瓶盖，34：搅拌头电机，35：传动柱，36：药 物搅拌头，37：瓶盖升降气囊，38：粉碎箱连接管，39：制备箱连接 管，40：加热液体循环盒，41：液体循环通道，42：电热板，43：液 体循环电机，44：粉碎箱箱盖，45：粉碎箱盖转轴，46：微型压力泵， 47：推送活塞，48：粉碎头连接柱，49：药物粉碎头，50：刀片旋转 马达，51：粉碎刀片，52：碾压滚轮，53：滚轮传动轴，54：电扇电 机，55：送风电扇，56：电扇开关，57：干燥剂储存盒，58：干燥剂 更换口，59：粉碎箱盖把手，60：压力泵开关，61：粉碎开关，62： 粉碎药物出口，63：粉碎药物输送阀门，64：制备箱箱盖，65：制备 箱盖转轴，66：制备箱盖把手，67：送水开关，68：药液输送开关， 69：药液瓶瓶盖，70：药剂混合盒，71：清水储存瓶，72：推送气囊， 73：清水挤压板，74：药剂缓存瓶，75：电动开闭阀门，76：药剂输 送电机，77：曲型导流管，78：混合药剂输送口，79：液体药剂输送 阀门，80：减压软垫，81：保温棉层，82：勾兑瓶固定底座，83：变 压电阻，84：箱盖扣锁，85：透明观察窗，86：刻度尺。

具体实施方式

下面参照附图，对本发明的西药制备勾兑组合装置进行详细描 述。

如图1所示，本发明的西药制备勾兑组合装置，包括加温勾兑箱1、 装置电池盒2、固态药物粉碎箱3和液态药物制备箱4，加温勾兑箱1 右侧设有装置移动把手5，装置移动把手5通过把手拆卸环6与加温勾 兑箱1连接，加温勾兑箱1上设有影像显示屏7，影像显示屏7上设有显 示屏保护盖8，显示屏保护盖8通过保护盖活页9与影像显示屏7连接， 影像显示屏7右侧设有显示屏开关10，影像显示屏7下侧设有加固底盘 11，加固底盘11下侧设有装置万向轮12，加固底盘11左右两侧设有装 置支撑腿13，装置支撑腿13通过支撑腿旋转螺栓14与加固底盘11连 接，装置支撑腿13上设有强力吸盘15，装置电池盒2位于加温勾兑箱1 上侧，装置电池盒2上侧设有电池盒盖16，电池盒盖16上设有电池盒 盖把手17，装置电池盒2内设有充电电池18，充电电池18下侧设有电 池电量感应芯片19，电池电量感应芯片19下侧设有充电提醒灯20，固 态药物粉碎箱3位于装置电池盒2左侧，液态药物制备箱4位于装置电 池盒2右侧。

如图2所示，加温勾兑箱1左侧设有勾兑箱箱门21，勾兑箱箱门21 通过勾兑箱门活页22与加温勾兑箱1连接，勾兑箱箱门21左侧设有勾 兑箱门扣锁23，加温勾兑箱1右侧设有温度感应芯片24，温度感应芯 片24右侧设有温度显示屏25，温度显示屏25上侧设有温度调节开关 26，温度感应芯片24下侧设有内置摄像头27，内置摄像头27右下侧设 有瓶盖升降开关28，瓶盖升降开关28下侧设有搅拌勾兑开关29，加温 勾兑箱1左上侧设有粉碎箱阀门开关30，加温勾兑箱1右上侧设有制备 箱阀门开关31，加温勾兑箱1内设有药物勾兑瓶32，药物勾兑瓶32上 侧设有勾兑瓶瓶盖33，勾兑瓶瓶盖33内设有搅拌头电机34，搅拌头电 机34下侧设有传动柱35，传动柱35下侧设有药物搅拌头36，勾兑瓶瓶 盖33上侧设有瓶盖升降气囊37，瓶盖升降气囊37左侧设有粉碎箱连接 管38，瓶盖升降气囊37右侧设有制备箱连接管39，加温勾兑箱1下侧 设有加热液体循环盒40，加热液体循环盒40通过液体循环通道41与加 温勾兑箱1连接，加热液体循环盒40内设有电热板42，加热液体循环 盒40右侧设有液体循环电机43。

如图3所示，固态药物粉碎箱3上侧设有粉碎箱箱盖44，粉碎箱箱 盖44通过粉碎箱盖转轴45与固态药物粉碎箱3连接，粉碎箱箱盖44内 设有微型压力泵46，微型压力泵46内设有推送活塞47，推送活塞47 下侧设有粉碎头连接柱48，粉碎头连接柱48下侧设有药物粉碎头49， 药物粉碎头49内设有刀片旋转马达50，刀片旋转马达50下侧设有粉碎 刀片51，粉碎刀片51左侧设有碾压滚轮52，碾压滚轮52通过滚轮传动 轴53与药物粉碎头49连接，微型压力泵46左侧设有电扇电机54，电扇 电机54下侧设有送风电扇55，电扇电机54上侧设有电扇开关56，微型 压力泵46右侧设有干燥剂储存盒57，干燥剂储存盒57下侧设有干燥剂 更换口58，微型压力泵46上侧设有粉碎箱盖把手59，粉碎箱盖把手59 上侧设有压力泵开关60，粉碎箱盖把手59右侧设有粉碎开关61，固态 药物粉碎箱3右下侧设有粉碎药物出口62，粉碎药物出口62上设有粉 碎药物输送阀门63。

如图4所示，液态药物制备箱4上侧设有制备箱箱盖64，制备箱箱 盖64通过制备箱盖转轴65与液态药物制备箱4连接，制备箱箱盖64上 侧设有制备箱盖把手66，准备箱盖把手66左侧设有送水开关67，准备 箱盖把手66右侧设有药液输送开关68，制备箱箱盖64内侧设有药液瓶 瓶盖69，液态药物制备箱4内设有药剂混合盒70，药剂混合盒70左上 侧设有清水储存瓶71，清水储存瓶71内设有推送气囊72，推送气囊72 下侧设有清水挤压板73，药剂混合盒70右上侧设有药剂缓存瓶74，药 剂缓存瓶74通过电动开闭阀门75与药剂混合盒70连接，药剂混合盒70 右侧设有药剂输送电机76，药剂混合盒70左侧设有曲型导流管77，曲 型导流管77下侧设有混合药剂输送口78，混合药剂输送口78上设有液 体药剂输送阀门79。

在使用时，医务人员将装置利用装置万向轮12和装置移动把手5 的配合移动到操作台上，将装置支撑腿13旋转朝下，使得强力吸盘15 吸附到操作台上固定住装置防止移动，之后根据需要选择使用到的装 置。

如果需要对固体药剂进行粉碎，则打开粉碎箱箱盖44，将药剂投 入到固态药物粉碎箱3之中，扣合粉碎箱箱盖44，按下粉碎箱盖把手 59上的压力泵开关60，使得微型压力泵46推送药物粉碎头49向下运 动，保证粉碎刀片51接触到药剂，启动粉碎开关61，刀片旋转马达50 工作，带动粉碎刀片51旋转，对药剂进行粉碎，同时碾压滚轮52会配 合启动，对药剂进行二次碾压，保证粉碎的彻底性，药剂粉碎完成后 启动加温勾兑箱1左上侧的粉碎箱阀门开关30，粉碎药物出口62上的 粉碎药物输送阀门63打开，接着启动电扇开关56，送风电扇55产生风 力，将粉碎后的药剂通过粉碎药物出口62吹送到加温勾兑箱1内的粉 碎箱连接管38之中，并通过粉碎箱连接管38进入到药物勾兑瓶32。

同理，如果需要进行液体药物的制备，则打开制备箱箱盖64，将 药液倒入到药剂缓存瓶74，之后扣合制备箱箱盖64，保证药液瓶瓶盖 69将药剂缓存瓶74封堵住，启动送水开关67，清水储存瓶71内的推送 气囊72推送清水挤压板73，将清水挤压到药剂混合盒70之中，之后启 动药液输送开关68，电动开闭阀门75打开，药剂缓存瓶74内的药液进 入到药剂混合盒70之中，与之前注入的清水进行稀释混合达到所需要 的浓度，之后启动加温勾兑箱1右上侧的制备箱阀门开关31，液体药 剂输送阀门79打开，同时药剂输送电机76工作，将比例混合好的药剂 通过曲型导流管77和混合药剂输送口78送入到制备箱连接管39，并通 入到药物勾兑瓶32之中，为了保证反应温度达到要求，还可以启动温 度调节开关26，使得电热板42和液体循环电机43工作，将加热液体循 环盒40内的加热液体加热后围绕加温勾兑箱1循环运动，为加温勾兑 箱1进行加热。

所述装置移动把手5上设有减压软垫80。这样设置，可以减轻搬 运过程中装置移动把手5对手部的摩擦和压力。

所述勾兑箱箱门21上设有保温棉层81。这样设置，可以减少加温 勾兑箱1内的恒定温度流失到外界中。

所述药物勾兑瓶32下侧设有勾兑瓶固定底座82。这样设置，可以 保证药物勾兑瓶32在加温勾兑箱1内的稳定性。

所述电热板42上连接变压电阻83。这样设置，可以根据需要调节 电热板42的功率，改变加热温度。

所述粉碎箱箱盖44左侧设有箱盖扣锁84。这样设置，可以保证粉 碎箱箱盖44与固态药物粉碎箱3紧密扣合，防止灰尘进入。

所述液态药物制备箱4右侧设有透明观察窗85。这样设置，可以 通过透明观察窗85观察液态药物制备箱4内的操作情况。

所述药剂缓存瓶74右侧设有刻度尺86。这样设置，可以准确反映 药液的使用情况，保证药物制备用量准确。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领 域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以 做出若干改进和替换，这些改进和替换也应视为本发明的保护范围。
