技术领域

本发明涉及学习用品技术领域，尤其涉及一种可方便定位绘图尺。

背景技术

绘图尺在手动绘图工作中扮演着极其重要的角色，尤其在一些学校或需要手工制图的公司，每个绘图人员都配备有一把绘图尺，现有技术中，大多数绘图尺由于比较长，从而导致绘图过程中绘图尺不易固定，尤其在画直线的时候很容易偏离预定的直线轨迹，不但降低了图纸质量，而且大大影响了工作效率，对于一些制图工作者来说，手工绘图很是不便。因此，我们迫切需要一种能在绘图过程中方便固定与拿起，操作简单，在日常工作中实用性强的可固定绘图尺。

发明内容

本发明针对上述现有技术的不足，提供一种可方便定位绘图尺，与现有技术相比，在绘图过程中能方便地将绘图尺固定与拿起，大大提高了手工绘图的效率，增强了绘图尺在绘图工作中的实用性。

本发明解决技术问题的技术方案为：一种可方便定位绘图尺，包括尺杆体、安装端盖、杠杆弹簧、直按钮，所述的尺杆体两端分别设有安装凹槽，所述的安装端盖固定在安装凹槽上，所述的安装凹槽内设有杠杆支点，所述的杠杆支点上设有L形杠杆体，所述的L形杠杆体一端水平设置在安装凹槽内，另一端垂直于安装端盖且安装有斜按钮，所述的斜按钮设置在安装端盖上的斜按钮孔中，所述的杠杆弹簧设置在L形杠杆体与安装端盖之间，所述的安装凹槽内在L形杠杆体水平端指向的方向上还设有两个定位块，所述的定位块之间设有按压杆，所述的按压杆上在位于定位块的上部位置还设有定位板，定位板中设有磁铁芯，所述的安装端盖上在按压杆上方正对位置设有直按钮孔，所述的直按钮与按压杆顶部配合且设置在直按钮孔中，所述的定位板横向长度长于直按钮，所述的按压杆底部还设有封孔球体。

所述的安装端盖上还设有进气孔，所述的封孔球体底部对应的尺杆体上设有开孔软吸盘，所述的开孔软吸盘安装在尺杆体底侧，所述的开孔软吸盘底端设有吸盘座，所述的吸盘座设置在尺杆体底侧外部，所述的开孔软吸盘上部开口直径小于封孔球体直径，所述的磁铁芯垂直对应的安装端盖位置底部还设有铁磁支承体，所述的铁磁支承体采用铁磁性物质材料，所述的L形杠杆体采用非铁磁性物质材料。

进一步地，所述的安装凹槽槽顶两端分别设有卡位块，所述的安装端盖两端均设有安装块和安装齿，所述的安装端盖通过安装块和安装齿与卡位块的配合作用固定在安装凹槽上。

进一步地，所述的斜按钮孔与斜按钮均为矩形，且斜按钮孔的面积大于斜按钮截面面积。

进一步地，所述的斜按钮孔在远离杠杆支点的一边底部轴接有回正板，所述的安装凹槽内位于回正板轴接处的底部还设有扭转弹簧。

进一步地，所述的L形杠杆体上设有下安装柱，所述的安装端盖底部设有上安装柱，所述的杠杆弹簧安装在上安装柱与下安装柱之间。

进一步地，所述的按压杆截面直径与定位块之间距离相等。

进一步地，所述的铁磁支承体包括伸缩内管、伸缩外管、防歪柱和支承弹簧，所述的伸缩内管底部设置在伸缩外管内，所述的伸缩外管内还设有防歪柱，所述的支承弹簧两端分别设置在伸缩内管内以及伸缩外管中的防歪柱上。

进一步地，所述的开孔软吸盘上部开口内侧还设有一圈防漏凸起。

进一步地，所述的开孔软吸盘中间还设有止动凸起，所述的开孔软吸盘通过止动凸起与吸盘座夹持安装在尺杆体底侧。

进一步地，所述的封孔球体采用橡胶材料，所述的开孔软吸盘采用橡胶材料。

本发明的有益效果：

1.本发明操作简单、实用性高，能方便地根据需要将绘图尺固定与拿起，大大提高了手工绘图的效率，增强了绘图尺在绘图工作中的实用性。

2.在尺杆体的底部安装有开孔软吸盘，通过与封孔球体的配合，可轻松地将尺杆体固定，同时拿起的时候不易损伤图纸，大大方便了绘图，提高了效率。

3.开孔软吸盘圆柱口内壁设置的防漏凸起，使封孔球体进入后的连接更牢固，增强了结构的稳定性与密封性。

4.杠杆弹簧的使用增强了自动归正的能力，增强了实用性。

5.安装端盖上含有进气孔，有效地保证开口槽内气体的流通，保证开孔软吸盘在没有封孔球体的封堵下不具有粘合力，提高了实用性。

6.扭转弹簧设置的回正板可以有效地使斜按钮按压完毕后回正，同时防止了外部灰尘的进入。

7.按压杆上的定位板可以有效地对杆体进行定位，并且内部的磁铁芯也可以使按压杆回正时，通过与铁磁支承体接触配合连接更加稳定，增强了实用性。

8.铁磁支承体设置为有弹性的，可以有效地减少在按压杆回正时，L形杠杆体与定位板的损伤。

附图说明

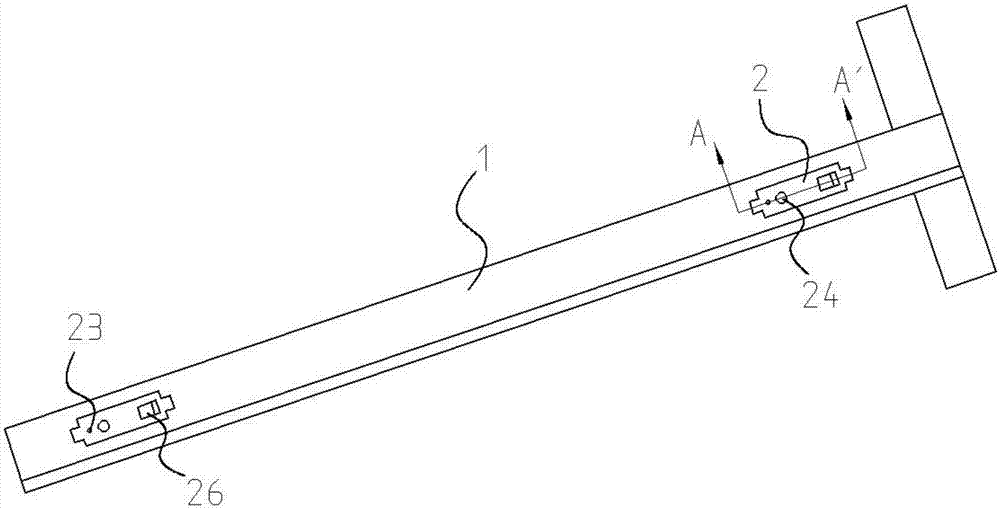

图1为本发明的整体外观结构示意图；

图2为本发明中安装端盖的外观结构示意图；

图3为本发明图1中A-A’处在未使用时的剖面结构示意图；

图4为本发明图1中A-A’处在按压直按钮后的剖面结构示意图；

图5为本发明在图4中B处的结构放大图；

图6为本发明图1中A-A’处在按压斜按钮后的剖面结构示意图。

图中，尺杆体1、杠杆支点11、扭转弹簧12、定位块13、安装凹槽14、卡位块15、安装端盖2、安装块21、安装齿22、进气孔23、直按钮孔24、上安装柱25、杠杆弹簧251、斜按钮孔26、回正板27、铁磁支承体3、伸缩内管31、伸缩外管32、防歪柱33、支承弹簧34、L形杠杆体4、斜按钮41、下安装柱42、按压杆5、直按钮51、定位板52、磁铁芯521、封孔球体53、开孔软吸盘6、防漏凸起61、止动凸起62、吸盘座63。

具体实施方式

为了更好地理解本发明，下面结合附图来详细解释本发明的实施方式。

如图1至图6所示，一种可方便定位绘图尺，包括尺杆体1、杠杆支点11、扭转弹簧12、定位块13、安装凹槽14、卡位块15、安装端盖2、安装块21、安装齿22、进气孔23、直按钮孔24、上安装柱25、杠杆弹簧251、斜按钮孔26、回正板27、铁磁支承体3、L形杠杆体4、斜按钮41、下安装柱42、按压杆5、直按钮51、定位板52、磁铁芯521、封孔球体53、开孔软吸盘6、防漏凸起61、止动凸起62、吸盘座63，所述的尺杆体1两端分别设有安装凹槽14，所述的安装凹槽14槽顶两端分别设有卡位块15，所述的安装端盖2两端均设有一个安装块21和一个安装齿22，所述的安装端盖2通过安装块21和安装齿22与卡位块15的配合作用固定在安装凹槽14上。

所述的安装凹槽14内设有杠杆支点11，所述的杠杆支点11上设有一个L形杠杆体4，所述的L形杠杆体4一端水平设置在安装凹槽14内，另一端垂直于安装端盖2且安装有矩形的斜按钮41，所述的斜按钮41设置在安装端盖2上的矩形斜按钮孔26中，斜按钮孔26面积大于斜按钮41截面面积，所述的斜按钮孔26在远离杠杆支点11的一边底部还轴接有一个回正板27，所述的安装凹槽14内位于回正板27轴接处的底部还设有一个扭转弹簧12，可以有效地使斜按钮41按压完毕后回正，同时防止了外部灰尘的进入，所述的杠杆弹簧251安装在L形杠杆体4上设置的下安装柱42与对应安装端盖2底部设置的上安装柱25之间，增强了自动归正的能力。

所述的安装凹槽14内在L形杠杆体4水平端指向的方向上还设有两个定位块13，所述的定位块13之间设有一个杆径与定位块13距离相等的按压杆5，所述的按压杆5上在位于定位块13的上部还设有一个定位板52，定位板52中设有磁铁芯521，可以有效地对杆体进行定位，并且内部的磁铁芯521也可以使按压杆5回正时，通过与铁磁支承体3接触配合连接更加稳定，所述的安装端盖2上在按压杆5上方正对位置设有直按钮孔24，所述的直按钮51与按压杆5顶部配合且设置在直按钮孔24中，所述的定位板52横向长度长于直按钮51，所述的按压杆5底部还设有一个封孔球体53，所述的封孔球体53采用橡胶材料。

所述的安装端盖2上还设有进气孔23连通安装凹槽14内部与外部空气，有效地保证开口槽内气体的流通，保证开孔软吸盘6在没有封孔球体53的封堵下不具有粘合力，所述的封孔球体53底部对应的尺杆体1上设有一个开孔软吸盘6，所述的开孔软吸盘6通过中间设置的止动凸起62与底部设置的吸盘座63夹持安装在尺杆体1底侧，所述的吸盘座63设置在尺杆体1底侧外部，所述的开孔软吸盘6上部开口内侧还设有一圈防漏凸起61，使封孔球体53进入后的连接更牢固，增强了结构的稳定性与密封性，开孔软吸盘6采用橡胶材料且上部开口直径小于封孔球体53直径，可轻松地将尺杆体1固定，同时拿起的时候不易损伤图纸，大大方便了绘图，提高了效率。

所述的定位板52内磁铁芯521垂直对应的安装端盖2位置底部还设有一个铁磁支承体3，所述的铁磁支承体3包括伸缩内管31、伸缩外管32、防歪柱33和支承弹簧34，所述的伸缩内管31底部设置在伸缩外管32内，所述的伸缩外管32内还设有一个防歪柱33，所述的支承弹簧34两端分别设置在伸缩内管31内以及伸缩外管32中的防歪柱33上，铁磁支承体3设置为有弹性的，可以有效地减少在按压杆5回正时，L形杠杆体4与定位板52的损伤，所述的铁磁支承体3采用铁磁性物质材料，所述的L形杠杆体4采用非铁磁性物质材料，该装置操作简单、实用性高，能方便地根据需要将绘图尺固定与拿起，大大提高了手工绘图的效率，增强了绘图尺在绘图工作中的实用性。

该装置在使用时，安装端盖2通过两侧的安装块21与安装齿22配合在安装凹槽4上的卡位块15上，将尺杆体1放置在需要画直线的图纸上，待找准位置后，按压尺杆体1两端直按钮孔24中的直按钮51，在直按钮51的作用下，按压杆5向下移动，进而定位板52与铁磁支承体3分离并到达定位块13位置，封孔球体53进入到开孔软吸盘6上侧的开孔中，防漏凸起61有效地提高了密封性，按压尺杆体1，使开孔软吸盘6底部的吸盘座63固定在图纸上，绘制直线即可，止动凸起62与吸盘座63也使开孔软吸盘6更加稳定。

使用完毕后，按压斜按钮孔26中的斜按钮41，回正板27在按压作用下向下旋转，L形杠杆体4绕杠杆支点11旋转，进而上安装柱25与下安装柱42上的杠杆弹簧251拉伸，同时L形杠杆体4另一端接触定位板52并将其抬高至铁磁支承体3处，同时在内部磁铁芯521的作用下，定位板52被吸引至铁磁支承体3底部，安装在伸缩内管31与伸缩外管32中的防歪柱33上的支承弹簧34有效地对接触起到了缓冲的作用，降低了损害，松开斜按钮41，扭转弹簧12带动回正板27回正，杠杆弹簧251回正，进而L形杠杆体4回正，同时按压杆5被抬起，封孔球体53从开孔软吸盘6移出，进气孔23中进入的空气使吸盘座63失去粘合力并自动抬起，进而继续更换使用位置即可，通过两个按键即可实现装置中开孔软吸盘6的功能性。

上述虽然结合附图对发明的具体实施方式进行了描述，但并非对本发明保护范围的限制，在本发明的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本发明的保护范围以内。
