技术领域

本发明涉及一种医疗器械，尤其涉及一种手部消毒包扎台。

背景技术

对于手部受伤的伤员来说，为了防止伤口感染恶化，需要及时对手部进行清洗和包扎，在这类外科手术中，由于没有专门的手术台，病人需要长时间将手部及上肢抬起，因此伤员会感到疲劳和更加疼痛，常常需要其他医护人员帮助把持住伤员的手臂，即便如此，伤员的手臂仍会不由的活动，这也会给医生手术带来一定的麻烦。

发明内容

本发明针对不足，提供一种有利于手术操作、使用方便、效果好的手部消毒包扎台。

本发明解决上述技术问题的技术方案如下：

一种手部消毒包扎台，包括开口向上的废液收集盒（18），其特征在于，废液收集盒（18）外面固定连接有支撑板（12），支撑板（12）上连接有竖向设置的伸缩套筒（10），伸缩套筒（10）内上下活动插接有伸缩杆（8），伸缩套筒（10）的侧壁螺纹连接有主定位螺丝（9），伸缩杆（8）通过主定位螺丝（9）定位在伸缩套筒（10）内，伸缩杆（8）上端固定连接有上肢托架（7），伸缩套筒（10）外相对旋转连接有转环（6），转环（6）一侧固定连接有横向设置的连杆（5），连杆（5）另一端固定连接有竖直设置的支撑杆（17），支撑杆（17）上端连接有工具托盘（3），工具托盘（3）位于废液收集盒（18）上方。

根据所述的手部消毒包扎台，其特征在于，所述连杆（5）与所述支撑杆（17）组成的形状为旋转90度的“T”型，支撑杆（17）下端相对旋转连接有万向轮（16），万向轮（16）位于所述废液收集盒（18）的底壁上面。

根据所述的手部消毒包扎台，其特征在于，所述工具托盘（3）通过旋转盘（4）相对旋转连接在所述支撑杆（17）上端。

根据所述的手部消毒包扎台，其特征在于，所述旋转盘（4）下面固定连接有支撑套筒（2），支撑套筒（2）上下活动插接在所述支撑杆（17）上端，支撑套筒（2）的侧壁螺纹连接有次定位螺丝（1），支撑套筒（2）通过次定位螺丝（1）定位在支撑杆（17）上端。

根据所述的手部消毒包扎台，其特征在于，所述支撑板（12）上面固定连接有定位环（11），所述伸缩套筒（10）活动插接在定位环（11）内，所述转环（6）相对旋转架设在定位环（11）上面。

根据所述的手部消毒包扎台，其特征在于，所述废液收集盒（18）为圆弧形状，所述支撑板（12）位于废液收集盒（18）所在圆弧围成的空间内。

根据所述的手部消毒包扎台，其特征在于，所述支撑板（12）固定连接在所述废液收集盒（18）的开口端上沿，支撑板（12）外高内低、朝向废液收集盒（18）倾斜设置。

根据所述的手部消毒包扎台，其特征在于，所述支撑板（12）边缘固定连接有挡板（19），挡板（19）带有朝向所述废液收集盒（18）的开口。

根据所述的手部消毒包扎台，其特征在于，所述废液收集盒（18）的侧壁底端开设有废液出口（15），废液出口（15）处连通有排液管（14）。

根据所述的手部消毒包扎台，其特征在于，所述支撑板（12）下面固定连接有支撑腿（13），支撑腿（13）位于支撑板（12）的外端，支撑腿（13）的下端与所述废液收集盒（18）的底壁下表面相齐平。

本发明专用于手部受伤人员的消毒和包扎，在手术过程中，伤员可将受伤侧的手臂放置在上肢托架上，伤员的上肢有着力点支撑，无需自主悬空或他人帮助抬起，因此不会感到疲劳，手部放置更平稳，因此有利于医生的手术操作，使用方便、效果好。

附图说明

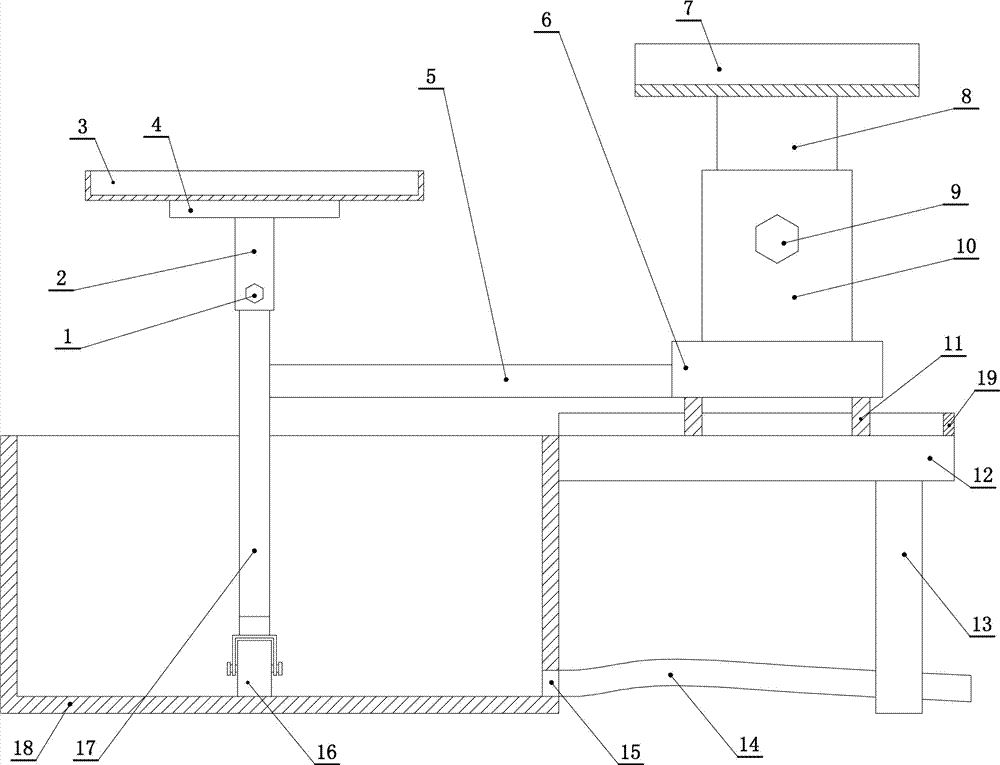

图1为本发明的结构示意图；

图2为图1的俯视结构示意图。

附图中：

1、次定位螺丝；2、支撑套筒；3、工具托盘；4、旋转盘；5、连杆；6、转环；7、上肢托架；8、伸缩杆；9、主定位螺丝；10、伸缩套筒；11、定位环；12、支撑板；13、支撑腿；14、排液管；15、废液出口；16、万向轮；17、支撑杆；18、废液收集盒；19、挡板。

具体实施方式

以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。

如图1和图2所示，一种手部消毒包扎台，包括开口向上的废液收集盒（18），废液收集盒用于接收对伤员手部进行清洗后的消毒液，废液收集盒（18）外面固定连接有支撑板（12），支撑板（12）上连接有竖向设置的伸缩套筒（10），伸缩套筒（10）内上下活动插接有伸缩杆（8），伸缩套筒（10）的侧壁螺纹连接有主定位螺丝（9），伸缩杆（8）通过主定位螺丝（9）定位在伸缩套筒（10）内，通过伸缩杆和伸缩套筒可以调节控制上肢托架的高度，伸缩杆（8）上端固定连接有上肢托架（7），以适应不同伤员和手术医生的要求。

伸缩套筒（10）外相对旋转连接有转环（6），转环（6）一侧固定连接有横向设置的连杆（5），连杆（5）另一端固定连接有竖直设置的支撑杆（17），支撑杆（17）上端连接有工具托盘（3），工具托盘（3）位于废液收集盒（18）上方。工具托盘用于放置手术过程中使用的器械，方便医生取放，缩短手术时间，工具托盘的位置还能根据需要随时转动，以方便手术操作。

在本实施例中，所述连杆（5）与所述支撑杆（17）组成的形状为旋转90度的“T”型，支撑杆（17）下端相对旋转连接有万向轮（16），万向轮（16）位于所述废液收集盒（18）的底壁上面。支撑杆下端通过万向轮与废液收集盒接触，既使得工具托盘能够顺利转动，又使得工具托盘在转动过程中平稳可靠。

在本实施例中，工具托盘（3）通过旋转盘（4）相对旋转连接在所述支撑杆（17）上端，所述旋转盘（4）下面固定连接有支撑套筒（2），支撑套筒（2）上下活动插接在所述支撑杆（17）上端，支撑套筒（2）的侧壁螺纹连接有次定位螺丝（1），支撑套筒（2）通过次定位螺丝（1）定位在支撑杆（17）上端。通过支撑套筒可以进一步调整工具托盘的高度位置，以方便手术。

在本实施例中，所述支撑板（12）上面固定连接有定位环（11），所述伸缩套筒（10）活动插接在定位环（11）内，所述转环（6）相对旋转架设在定位环（11）上面。伸缩套筒及其与之相连的伸缩杆和上肢托架能够单独取下，转环和与之相连的连杆、支撑杆及工具托盘也能单独取下，方便对本发明进行清理消毒。而且，将本发明的组成部分拆解后，占用空间小，方便存放。

在本实施例中，所述废液收集盒（18）为圆弧形状，所述支撑板（12）位于废液收集盒（18）所在圆弧围成的空间内。废液收集盒的形状随着上肢托架的位置而设置，既满足了使用要求，又缩小了占据空间，更重要的是缩短了手术医生与伤员手部的距离，有利于手术操作。

在本实施例中，所述支撑板（12）固定连接在所述废液收集盒（18）的开口端上沿，支撑板（12）外高内低、朝向废液收集盒（18）倾斜设置。所述支撑板（12）边缘固定连接有挡板（19），挡板（19）带有朝向所述废液收集盒（18）的开口。少数流淌至支撑板上的废液，可以顺势流到废液收集盒内，避免了向外部污染。

在本实施例中，所述废液收集盒（18）的侧壁底端开设有废液出口（15），废液出口（15）处连通有排液管（14）。所述支撑板（12）下面固定连接有支撑腿（13），支撑腿（13）位于支撑板（12）的外端，支撑腿（13）的下端与所述废液收集盒（18）的底壁下表面相齐平。支撑腿的设置使得支撑板的外沿有所支撑，增加了本发明的整体稳定性。
