技术领域

本发明是一种新型耳鼻喉科用雾化给药装置，属于医疗设备领域。

背景技术

雾化器是根据文丘里喷射原理，利用空气通过细小管口形成高速气流，产生的负压带动液体或其它流体一起喷射到阻挡物上，在高速撞击下向周围飞溅使液滴变成雾状微粒从出气管喷出。耳鼻喉科用雾化器主要用于治疗各种上下呼吸系统疾病，如感冒、发热、咳嗽、哮喘、咽喉肿痛、咽炎、鼻炎、支气管炎、尘肺等气管、支气管、肺泡、胸腔内所发生的疾病。雾化吸入治疗是呼吸系统疾病治疗方法中一种重要和有效的治疗方法，采用雾化吸入器将药液雾化成微小颗粒，药物通过呼吸吸入的方式进入呼吸道和肺部沉积，从而达到无痛、迅速有效治疗的目的。

现有技术的耳鼻喉科用雾化给药装置在使用时，需要医务人员持握雾化器瓶身，并挤压药液瓶，利用挤压产生的压缩空气将药液吸出并雾化，使用不便且工作量大，雾化药液量小，造成治疗效果不明显。因此，需要对现有技术的耳鼻喉科用雾化给药装置进一步改进，以实现快速便捷地将药液雾化，从而降低医务人员的工作强度。

发明内容

针对现有技术存在的不足，本发明目的是提供一种新型耳鼻喉科用雾化给药装置，以解决现有技术的耳鼻喉科用雾化给药装置在使用时，需要医务人员持握雾化器瓶身，并挤压药液瓶，利用挤压产生的压缩空气将药液吸出并雾化，使用不便且工作量大，雾化药液量小，造成治疗效果不明显的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种新型耳鼻喉科用雾化给药装置，其结构包括：橡胶口罩、主体装置、操作面板、装置开关、指示灯、充电孔、散热格栅、外壳、上端盖板，所述外壳内装设有主体装置，所述外壳上端装设有上端盖板，所述上端盖板与外壳固定连接，所述上端盖板上端装设有橡胶口罩，所述橡胶口罩与上端盖板固定连接，所述外壳前端设有操作面板，所述操作面板与外壳固定连接，所述操作面板中部设有装置开关与指示灯，所述操作面板侧边设有充电孔，所述外壳两侧设有散热格栅，所述散热格栅与外壳为一体化结构；所述主体装置包括出气管、电线、蓄电池、活塞往复机构、传动机构、动力机构、药液瓶槽、药液瓶固定块、药液瓶、吸管、止回阀、雾化喷头、电热丝、雾化腔，所述雾化腔上端装设有出气管，所述出气管与雾化腔固定连接，所述雾化腔通过出气管与橡胶口罩相连接，所述雾化腔外侧中部装设有电热丝，所述电热丝与蓄电池之间设有电线，所述蓄电池通过电线与电热丝电连接，所述雾化腔下方装设有药液瓶槽，所述药液瓶槽内装设有药液瓶，所述药液瓶槽底端两端设有药液瓶固定块，所述药液瓶固定块与药液瓶槽固定连接，所述药液瓶通过药液瓶固定块与药液瓶槽固定连接，所述药液瓶与雾化腔之间设有吸管，所述吸管上端装设有雾化喷头，所述雾化喷头与吸管固定连接，所述吸管中部设有止回阀，所述止回阀与吸管固定连接，所述雾化腔右侧装设有活塞往复机构，所述活塞往复机构底端装设有传动机构，所述传动机构与活塞往复机构活动连接，所述传动机构下方装设有动力机构，所述动力机构通过传动机构与活塞往复机构相连接。

进一步地，所述活塞往复机构包括主动轮、同步带、从动轮、凸轮、螺杆、转动销、螺杆支撑杆、转盘、活动连杆一、活动连杆二、三角活动座、凹形活塞板、固定连接块、稳定轮。

进一步地，所述主动轮与从动轮之间装设有同步带，所述主动轮通过同步带与从动轮活动连接，所述从动轮右侧装设有螺杆，所述螺杆与从动轮活动连接，所述螺杆上下两端装设有螺杆支撑杆，所述螺杆支撑杆与螺杆活动连接，所述螺杆中部设有凸轮，所述凸轮与螺杆处于同一中心线上且固定连接，所述凸轮左侧装设有转盘，所述转盘与凸轮之间设有转动销，所述凸轮通过转动销与转盘活动连接，所述转盘左侧装设有活动连杆一，所述活动连杆一与转盘活动连接，所述活动连杆一与活动连杆二活动连接，所述活动连杆二与三角活动座活动连接，所述三角活动座左侧装设有凹形活塞板，所述凹形活塞板与三角活动座之间设有固定连接块，所述三角活动座通过固定连接块与凹形活塞板固定连接，所述三角活动座上下两端装设有稳定轮，所述稳定轮与三角活动座活动连接，所述稳定轮与凹形活塞板间隙配合。

进一步地，所述传动机构包括从动圆锥齿轮、传动带、滑板、滑板底座、竖向连杆、固定座连接杆、活动槽、固定座、中心从动轮、活动锯齿版。

进一步地，所述从动圆锥齿轮右侧装设有固定座，所述固定座右侧装设有固定座连接杆，所述固定座连接杆与固定座固定连接，所述固定座中部设有活动槽，所述活动槽与固定座为一体化结构，所述活动槽中部装设有中心从动轮，所述中心从动轮与活动槽相啮合，所述中心从动轮中部装设有竖向连杆，所述竖向连杆与中心从动轮固定连接，所述中心从动轮与从动圆锥齿轮之间设有传动带，所述从动圆锥齿轮通过传动带与中心从动轮活动连接，所述竖向连杆底端装设有滑板，所述滑板与竖向连杆相焊接，所述滑板底端装设有滑板底座，所述滑板底座与滑板活动连接，所述竖向连杆上端装设有活动锯齿版，所述活动锯齿版与竖向连杆相焊接。

进一步地，所述动力机构包括电机、电机底座、电机转轴、传动皮带、下皮带轮、上皮带轮、从动转轴、主动圆锥齿轮。

进一步地，所述电机底端装设有电机底座，所述电机与电机底座固定连接，所述述电机与电机转轴活动连接，所述电机转轴左侧装设有下皮带轮，所述下皮带轮与电机转轴处于同一中心线上且固定连接，所述下皮带轮上方装设有上皮带轮，所述上皮带轮与下皮带轮之间设有传动皮带，所述下皮带轮通过传动皮带与上皮带轮活动连接，所述上皮带轮与从动转轴处于同一中心线上且固定连接，所述从动转轴右侧装设有主动圆锥齿轮，所述主动圆锥齿轮与从动转轴固定连接。

进一步地，所述主动圆锥齿轮与从动圆锥齿轮相啮合，所述活动锯齿版与主动轮活动连接。

有益效果

本发明一种新型耳鼻喉科用雾化给药装置，将橡胶口罩对准患者鼻喉部位，医务人员单手持握装置，按下装置开关，指示灯亮起，电机带动电机转轴转动，电机转轴与下皮带轮同步转动，下皮带轮通过传动皮带带动上方上皮带轮转动，上皮带轮与从动转轴同步转动，从动转轴带动右侧主动圆锥齿轮转动，主动圆锥齿轮与从动圆锥齿轮相啮合，从动圆锥齿轮转动，从动圆锥齿轮通过传动带带动中心从动轮转动，中心从动轮与固定座中部活动槽相啮合，使得中心从动轮转动的同时在活动槽内作水平往复运动，中心从动轮水平往复运动的同时通过竖向连杆带动上端活动锯齿版水平运动，活动锯齿版带动上端主动轮转动，主动轮通过同步带带动从动轮转动，从动轮与螺杆相啮合，螺杆转动，螺杆带动中部凸轮转动，凸轮通过转动销带动转盘转动，转盘通过活动连杆一与活动连杆二相配合，带动三角活动座作水平往复运动，三角活动座通过固定连接块带动雾化腔内的凹形活塞板作水平往复运动，使得雾化腔形成负压，药液瓶内药液因负压，使得药液通过吸管流入雾化腔内，吸管上端的雾化喷头将药液分流雾化；同时蓄电池通过电线与电热丝电连接，电热丝通电加热雾化腔，加大药液的受热面积，加快药液的雾化速度，同时雾化腔内的药液通过出气管进入橡胶口罩内，被患者吸入，从而达到治疗目的，减轻医务人员工作量。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

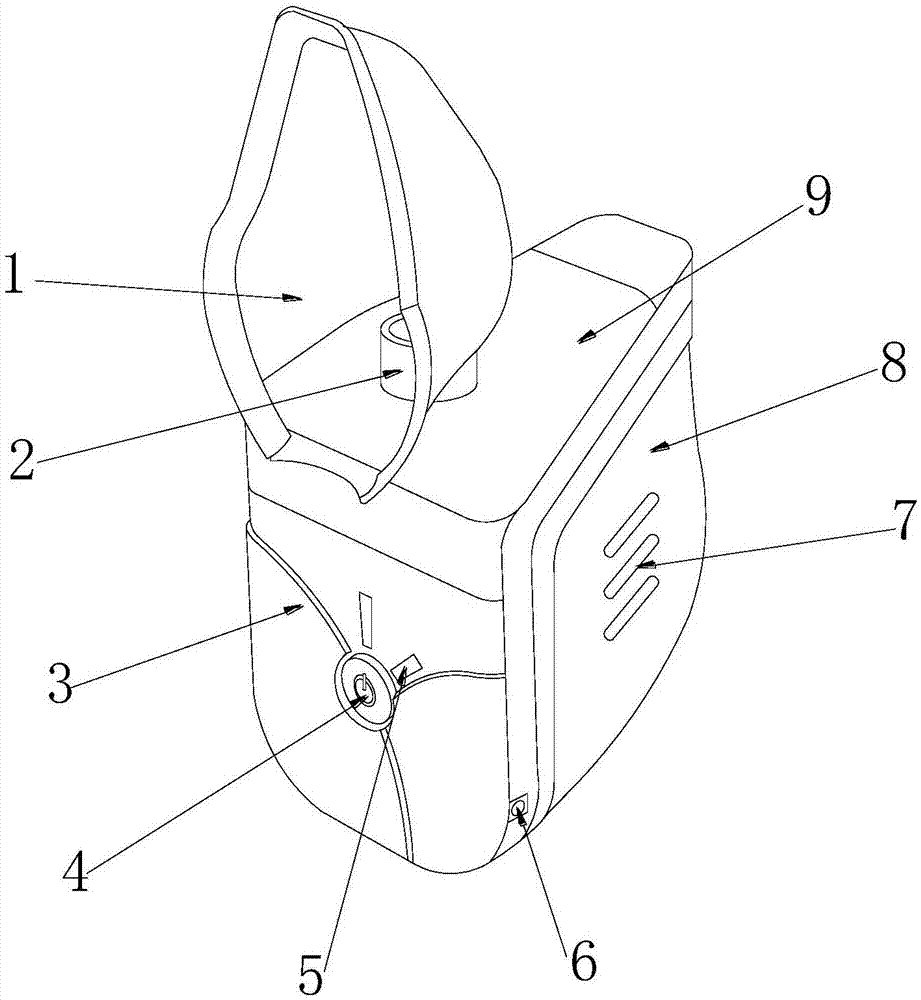

图1为本发明一种新型耳鼻喉科用雾化给药装置的结构示意图。

图2为本发明主体装置的结构示意图一。

图3为本发明主体装置的结构示意图二。

图中：橡胶口罩-1、主体装置-2、操作面板-3、装置开关-4、指示灯-5、充电孔-6、散热格栅-7、外壳-8、上端盖板-9、出气管-21、电线-22、蓄电池-23、活塞往复机构-24、传动机构-25、动力机构-26、药液瓶槽-27、药液瓶固定块-28、药液瓶-29、吸管-210、止回阀-211、雾化喷头-212、电热丝-213、雾化腔-214、主动轮-241、同步带-242、从动轮-243、凸轮-244、螺杆-245、转动销-246、螺杆支撑杆-247、转盘-248、活动连杆一-249、活动连杆二-2410、三角活动座-2411、凹形活塞板-2412、固定连接块-2413、稳定轮-2414、从动圆锥齿轮-251、传动带-252、滑板-253、滑板底座-254、竖向连杆-255、固定座连接杆-256、活动槽-257、固定座-258、中心从动轮-259、活动锯齿版-2510、电机-261、电机底座-262、电机转轴-263、传动皮带-264、下皮带轮-265、上皮带轮-266、从动转轴-267、主动圆锥齿轮-268。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图3，本发明提供一种新型耳鼻喉科用雾化给药装置技术方案：其结构包括：橡胶口罩1、主体装置2、操作面板3、装置开关4、指示灯5、充电孔6、散热格栅7、外壳8、上端盖板9，所述外壳8内装设有主体装置2，所述外壳8上端装设有上端盖板9，所述上端盖板9与外壳8固定连接，所述上端盖板9上端装设有橡胶口罩1，所述橡胶口罩1与上端盖板9固定连接，所述外壳8前端设有操作面板3，所述操作面板3与外壳8固定连接，所述操作面板3中部设有装置开关4与指示灯5，所述操作面板3侧边设有充电孔6，所述外壳8两侧设有散热格栅7，所述散热格栅7与外壳8为一体化结构；所述主体装置2包括出气管21、电线22、蓄电池23、活塞往复机构24、传动机构25、动力机构26、药液瓶槽27、药液瓶固定块28、药液瓶29、吸管210、止回阀211、雾化喷头212、电热丝213、雾化腔214，所述雾化腔214上端装设有出气管21，所述出气管21与雾化腔214固定连接，所述雾化腔214通过出气管21与橡胶口罩1相连接，所述雾化腔214外侧中部装设有电热丝213，所述电热丝213与蓄电池23之间设有电线22，所述蓄电池23通过电线22与电热丝213电连接，所述雾化腔214下方装设有药液瓶槽27，所述药液瓶槽27内装设有药液瓶29，所述药液瓶槽27底端两端设有药液瓶固定块28，所述药液瓶固定块28与药液瓶槽27固定连接，所述药液瓶29通过药液瓶固定块28与药液瓶槽27固定连接，所述药液瓶29与雾化腔214之间设有吸管210，所述吸管210上端装设有雾化喷头212，所述雾化喷头212与吸管210固定连接，所述吸管210中部设有止回阀211，所述止回阀211与吸管210固定连接，所述雾化腔214右侧装设有活塞往复机构24，所述活塞往复机构24底端装设有传动机构25，所述传动机构25与活塞往复机构24活动连接，所述传动机构25下方装设有动力机构26，所述动力机构26通过传动机构25与活塞往复机构24相连接，所述活塞往复机构24包括主动轮241、同步带242、从动轮243、凸轮244、螺杆245、转动销246、螺杆支撑杆247、转盘248、活动连杆一249、活动连杆二2410、三角活动座2411、凹形活塞板2412、固定连接块2413、稳定轮2414，所述主动轮241与从动轮243之间装设有同步带242，所述主动轮241通过同步带242与从动轮243活动连接，所述从动轮243右侧装设有螺杆245，所述螺杆245与从动轮243活动连接，所述螺杆245上下两端装设有螺杆支撑杆247，所述螺杆支撑杆247与螺杆245活动连接，所述螺杆245中部设有凸轮244，所述凸轮244与螺杆245处于同一中心线上且固定连接，所述凸轮244左侧装设有转盘248，所述转盘248与凸轮244之间设有转动销246，所述凸轮244通过转动销246与转盘248活动连接，所述转盘248左侧装设有活动连杆一249，所述活动连杆一249与转盘248活动连接，所述活动连杆一249与活动连杆二2410活动连接，所述活动连杆二2410与三角活动座2411活动连接，所述三角活动座2411左侧装设有凹形活塞板2412，所述凹形活塞板2412与三角活动座2411之间设有固定连接块2413，所述三角活动座2411通过固定连接块2413与凹形活塞板2412固定连接，所述三角活动座2411上下两端装设有稳定轮2414，所述稳定轮2414与三角活动座2411活动连接，所述稳定轮2414与凹形活塞板2412间隙配合，所述传动机构25包括从动圆锥齿轮251、传动带252、滑板253、滑板底座254、竖向连杆255、固定座连接杆256、活动槽257、固定座258、中心从动轮259、活动锯齿版2510，所述从动圆锥齿轮251右侧装设有固定座258，所述固定座258右侧装设有固定座连接杆256，所述固定座连接杆256与固定座258固定连接，所述固定座258中部设有活动槽257，所述活动槽257与固定座258为一体化结构，所述活动槽257中部装设有中心从动轮259，所述中心从动轮259与活动槽257相啮合，所述中心从动轮259中部装设有竖向连杆255，所述竖向连杆255与中心从动轮259固定连接，所述中心从动轮259与从动圆锥齿轮251之间设有传动带252，所述从动圆锥齿轮251通过传动带252与中心从动轮259活动连接，所述竖向连杆255底端装设有滑板253，所述滑板253与竖向连杆255相焊接，所述滑板253底端装设有滑板底座254，所述滑板底座254与滑板253活动连接，所述竖向连杆255上端装设有活动锯齿版2510，所述活动锯齿版2510与竖向连杆255相焊接，所述动力机构26包括电机261、电机底座262、电机转轴263、传动皮带264、下皮带轮265、上皮带轮266、从动转轴267、主动圆锥齿轮268，所述电机261底端装设有电机底座262，所述电机261与电机底座262固定连接，所述述电机261与电机转轴263活动连接，所述电机转轴263左侧装设有下皮带轮265，所述下皮带轮265与电机转轴263处于同一中心线上且固定连接，所述下皮带轮265上方装设有上皮带轮266，所述上皮带轮266与下皮带轮265之间设有传动皮带264，所述下皮带轮265通过传动皮带264与上皮带轮266活动连接，所述上皮带轮266与从动转轴267处于同一中心线上且固定连接，所述从动转轴267右侧装设有主动圆锥齿轮268，所述主动圆锥齿轮268与从动转轴267固定连接，所述主动圆锥齿轮268与从动圆锥齿轮251相啮合，所述活动锯齿版2510与主动轮241活动连接。

本专利所说的主体装置2内装设有活塞往复机构、传动机构与动力机构，单手持握装置时，能够实现快速便捷的将药液从药液瓶内吸出并雾化，从而减少医务人员工作量，实用性强。

在进行使用前，检查药液瓶29内药液是否足量，当药液过少时，将药液瓶29通过装置底端药液瓶槽27抽出，并往药液瓶29内加入适量药液后，再次将药液瓶29装入药液瓶槽27内，橡胶口罩1通过出气管21固定连接，将橡胶口罩1对准患者鼻喉部位，医务人员单手持握装置，按下装置开关4，指示灯5亮起，电机261带动电机转轴263转动，电机转轴263与下皮带轮265同步转动，下皮带轮265通过传动皮带264带动上方上皮带轮266转动，上皮带轮266与从动转轴267同步转动，从动转轴267带动右侧主动圆锥齿轮268转动，主动圆锥齿轮268与从动圆锥齿轮251相啮合，从动圆锥齿轮251转动，从动圆锥齿轮251通过传动带252带动中心从动轮259转动，中心从动轮259与固定座258中部活动槽257相啮合，使得中心从动轮259转动的同时在活动槽257内作水平往复运动，中心从动轮259水平往复运动的同时通过竖向连杆255带动上端活动锯齿版2510水平运动，活动锯齿版2510带动上端主动轮241转动，主动轮241通过同步带242带动从动轮243转动，从动轮243与螺杆245相啮合，螺杆245转动，螺杆245带动中部凸轮244转动，凸轮244通过转动销246带动转盘248转动，转盘248通过活动连杆一249与活动连杆二2410相配合，带动三角活动座2411作水平往复运动，三角活动座2411通过固定连接块2413带动雾化腔214内的凹形活塞板2412作水平往复运动，使得雾化腔214形成负压，药液瓶29内药液因负压，使得药液通过吸管210流入雾化腔214内，吸管210上端的雾化喷头212将药液分流雾化；同时蓄电池23通过电线22与电热丝213电连接，电热丝213通电加热雾化腔214，加大药液的受热面积，加快药液的雾化速度，同时雾化腔214内的药液通过出气管21进入橡胶口罩1内，被患者吸入，从而达到治疗目的。

本发明解决现有技术的耳鼻喉科用雾化给药装置在使用时，需要医务人员持握雾化器瓶身，并挤压药液瓶，利用挤压产生的压缩空气将药液吸出并雾化，使用不便且工作量大，雾化药液量小，造成治疗效果不明显的问题，本发明通过上述部件的互相组合，将橡胶口罩对准患者鼻喉部位，医务人员单手持握装置，按下装置开关，指示灯亮起，电机带动电机转轴转动，电机转轴与下皮带轮同步转动，下皮带轮通过传动皮带带动上方上皮带轮转动，上皮带轮与从动转轴同步转动，从动转轴带动右侧主动圆锥齿轮转动，主动圆锥齿轮与从动圆锥齿轮相啮合，从动圆锥齿轮转动，从动圆锥齿轮通过传动带带动中心从动轮转动，中心从动轮与固定座中部活动槽相啮合，使得中心从动轮转动的同时在活动槽内作水平往复运动，中心从动轮水平往复运动的同时通过竖向连杆带动上端活动锯齿版水平运动，活动锯齿版带动上端主动轮转动，主动轮通过同步带带动从动轮转动，从动轮与螺杆相啮合，螺杆转动，螺杆带动中部凸轮转动，凸轮通过转动销带动转盘转动，转盘通过活动连杆一与活动连杆二相配合，带动三角活动座作水平往复运动，三角活动座通过固定连接块带动雾化腔内的凹形活塞板作水平往复运动，使得雾化腔形成负压，药液瓶内药液因负压，使得药液通过吸管流入雾化腔内，吸管上端的雾化喷头将药液分流雾化；同时蓄电池通过电线与电热丝电连接，电热丝通电加热雾化腔，加大药液的受热面积，加快药液的雾化速度，同时雾化腔内的药液通过出气管进入橡胶口罩内，被患者吸入，从而达到治疗目的，减轻医务人员工作量。
