技术领域

本实用新型涉及杀青机滚筒支架领域，特别是一种带有角度调整功能的滚筒杀青机滚筒支架。

背景技术

炒茶的过程中，杀青是一个很重要的步骤，直接影响到茶叶品质。杀青主要目的是通过高温破坏和钝化鲜叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，防止烘干过程中变色。同时散发青臭味，促进良好香气的形成。

杀青机械中，多采用微波杀青机、滚筒杀青机和燃气炒青机。其中滚筒杀青机的滚筒即为炒锅，在使用过程中，无论是送料还是出料都是自滚筒的两端进行。而如果滚筒杀青机的滚筒始终保持水平状态将给送料和出料的工作带来一定阻碍和困难。为了能够方便滚筒的进出料，设计一种带有角度调整功能的滚筒杀青机滚筒支架是很有必要的。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种带有角度调整功能的滚筒杀青机滚筒支架。

实现上述目的本实用新型的技术方案为，一种带有角度调整功能的滚筒杀青机滚筒支架，包括杀青机滚筒本体,所述杀青机滚筒本体上套有一对固定圆环。所述一对固定圆环中的每个固定圆环上均套有圆环凸起，所述杀青机滚筒本体下方设有矩形基座，所述矩形基座上表面设有水平安装板，所述水平安装板上表面两端且位于一对固定圆环下方分别设有水平支撑板和两对竖置支撑板，所述水平支撑板上表面设有一对一号支撑杆，所述一对一号支撑杆上表面设有一号弧形支撑板，所述两对竖置支撑板中的每对竖置支撑板之间均铰链连接有电控推杆，所述电控推杆上表面铰链连接有二号弧形支撑板，所述一号弧形支撑板和二号弧形支撑板上表面均加工有与圆环凸起相匹配的弧形豁槽，所述每个弧形豁槽内均设有与圆环凸起下表面相搭接的多个滑动滚轮。

所述矩形基座上表面设有控制器和市电接口。

所述市电接口的输出端通过导线与控制器的输入端进行连接，所述控制器的输出端通过导线与电控推杆的输入端进行连接。

所述矩形基座下表面四角处均设有支撑立柱，所述每个支撑立柱下表面均设有万向轮。

所述控制器的型号为MAM-200。

利用本实用新型的技术方案制作的一种带有角度调整功能的滚筒杀青机滚筒支架，本装置在能够支撑滚筒杀青机滚筒的同时，还能调节滚筒倾斜角度，方便杀青机的进料与出料，提高工作效率。

附图说明

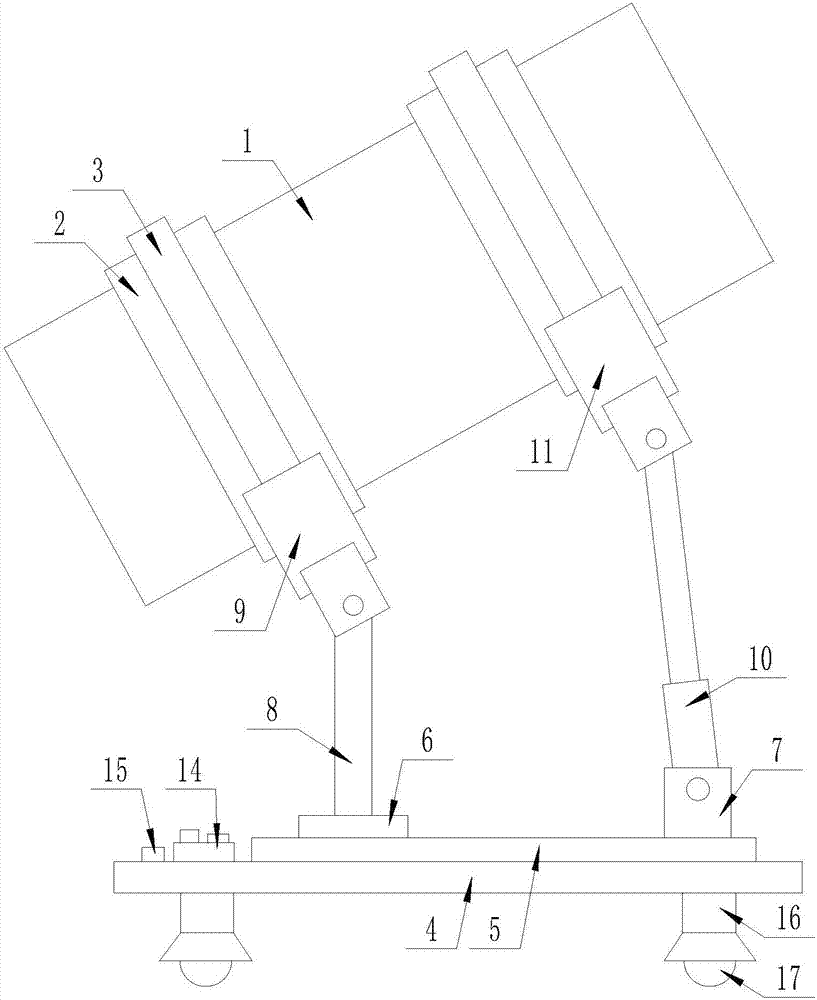

图1是本实用新型所述一种带有角度调整功能的滚筒杀青机滚筒支架的结构示意图；

图2是本实用新型所述一种带有角度调整功能的滚筒杀青机滚筒支架的正视图；

图3是本实用新型所述一种带有角度调整功能的滚筒杀青机滚筒支架的二号弧形支撑板剖面图；

图中，1、杀青机滚筒本体；2、固定圆环；3、圆环凸起；4、矩形基座；5、水平安装板；6、水平支撑板；7、竖置支撑板；8、一号支撑杆；9、一号弧形支撑板；10、电控推杆；11、二号弧形支撑板；12、弧形豁槽；13、滑动滚轮；14、控制器；15、市电接口；16、支撑立柱；17、万向轮。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-3所示，一种带有角度调整功能的滚筒杀青机滚筒支架，包括杀青机滚筒本体1,所述杀青机滚筒本体1上套有一对固定圆环2。所述一对固定圆环2中的每个固定圆环2上均套有圆环凸起3，所述杀青机滚筒本体1下方设有矩形基座4，所述矩形基座4上表面设有水平安装板5，所述水平安装板5上表面两端且位于一对固定圆环2下方分别设有水平支撑板6和两对竖置支撑板7，所述水平支撑板6上表面设有一对一号支撑杆8，所述一对一号支撑杆8上表面设有一号弧形支撑板9，所述两对竖置支撑板7中的每对竖置支撑板7之间均铰链连接有电控推杆10，所述电控推杆10上表面铰链连接有二号弧形支撑板11，所述一号弧形支撑板9和二号弧形支撑板11上表面均加工有与圆环凸起3相匹配的弧形豁槽12，所述每个弧形豁槽12内均设有与圆环凸起3下表面相搭接的多个滑动滚轮13；所述矩形基座4上表面设有控制器14和市电接口15；所述市电接口15的输出端通过导线与控制器14的输入端进行连接，所述控制器14的输出端通过导线与电控推杆10的输入端进行连接；所述矩形基座4下表面四角处均设有支撑立柱16，所述每个支撑立柱16下表面均设有万向轮17；所述控制器14的型号为MAM-200。

本实施方案的特点为，在使用装置的过程中，想要调整杀青机滚筒本体1的角度的时候，首先利用控制器14开启装置，此时竖置支撑板7固定的电控推杆10启动并推动二号弧形支撑板11上升，继而使杀青机滚筒本体1的一端上升，此时因为水平支撑板6固定的一号支撑杆8长度不变，在一号弧形支撑板9的支撑下，使杀青机滚筒本体1处于倾斜状态。此时方便装置进行上料和出料。在使用杀青机滚筒本体1进行杀青的时候，杀青机滚筒本体1需要进行转动，而杀青机滚筒本体1利用固定圆环2上的圆环凸起3在一号弧形支撑板9和二号弧形支撑板11上弧形豁槽12内的滑动滚轮13上进行相对滑动，使杀青机滚筒本体1能够自由转动。其中圆环凸起3在弧形豁槽12内起到限位作用，本装置在能够支撑滚筒杀青机滚筒的同时，还能调节滚筒倾斜角度，方便杀青机的进料与出料，提高工作效率。

在本实施方案中，首先利用市电接口15接通电源。其中市电接口15的输出端通过导线与型号为MAM-200的控制器14的输入端进行连接，型号为MAM-200的控制器14的输出端通过导线与电控推杆10的输入端进行连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：在使用装置的过程中，想要调整杀青机滚筒本体1的角度的时候，首先利用控制器14开启装置，此时竖置支撑板7固定的电控推杆10启动并推动二号弧形支撑板11上升，继而使杀青机滚筒本体1的一端上升，此时因为水平支撑板6固定的一号支撑杆8长度不变，在一号弧形支撑板9的支撑下，使杀青机滚筒本体1处于倾斜状态。此时方便装置进行上料和出料。在使用杀青机滚筒本体1进行杀青的时候，杀青机滚筒本体1需要进行转动，而杀青机滚筒本体1利用固定圆环2上的圆环凸起3在一号弧形支撑板9和二号弧形支撑板11上弧形豁槽12内的滑动滚轮13上进行相对滑动，使杀青机滚筒本体1能够自由转动。其中圆环凸起3在弧形豁槽12内起到限位作用。其中矩形基座4上的水平安装板5起到支撑固定水平支撑板6和置支撑板7的作用。支撑立柱16起到支撑整个装置的作用，万向轮17使整个装置自由移动。

实施例2：电控推杆10替换成伸缩气缸同样能达到推动二号弧形支撑板11的效果，其它结构与实施例1相同。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
