技术领域

本实用新型涉及一种衣服烘干设备，具体是一种用于潮湿衣物的快速烘干设备。

背景技术

南方气候温暖湿润，光照强，雨水多，每年进入夏季之前有较长的梅雨季节，在华南广大地区中，气候都是潮湿温暖的，降水较多日照强，在北回归线以南的两广海南南海等地，热带气候明显。在进入梅雨季节时会经常下雨，又由于空气湿度高，衣物通常难以自然晾干，经常会在阴雨连绵的时候遇到自己衣物都是潮湿的状态。因此有必要人工将衣物进行处理，加快衣物的干燥过程。

现有的衣物烘干机是洗涤机械中的一种，一般在水洗脱水之后，用来除去服装和其他纺织品中的水分。大多数的衣物烘干机包括一个旋转的滚筒，内筒通过皮带驱动，在滚筒的周围有热空气用来蒸发水分。衣物烘干筒都是采用滚筒正反转的原理，来达到衣物烘干物品的不缠绕效果。这种烘干机成本高昂不适合租户使用，市面上较为便宜的烘干机在烘干时往往由于烘干气流方向单一导致烘干时间较长。

为此本领域技术人员提出了一种用于潮湿衣物的快速烘干设备，以解决上述背景中提出的问题。

实用新型内容

本实用新型的目的在于提供一种用于潮湿衣物的快速烘干设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种用于潮湿衣物的快速烘干设备，包括固定底板，所述固定底板下方中部固定连接有热风机，固定底板上方中部固定连接有圆形出气座，所述圆形出气座内部开设有储气腔，固定底板中部固定连接有进气孔，所述进气孔与储气腔相连通，进气孔下端与热风机输出端相连通，圆形出气座下方外侧壁均布开设有若干出气孔；固定底板上方右侧固定连接有电机座，电机座上方固定连接有电机，电机输出端固定连接有主动锥齿轮，固定底板上方右侧通过轴承转动连接有纵向转轴，纵向转轴顶部固定连接有从动锥齿轮，从动锥齿轮与主动锥齿轮相啮合，所述从动锥齿轮上方左侧偏心处转动连接有传动连杆，所述圆形出气座前侧上方开设有导向孔，导向孔内部滑动连接有传动齿条，传动齿条右端与传动连杆转动连接，所述圆形出气座内顶部转动连接有传动齿轮轴，传动齿轮轴与传动齿条相啮合，所述传动齿轮轴下端外侧均布有若干橡胶塞，橡胶塞与圆形出气座侧壁上的出气孔相配合；所述圆形出气座顶部螺纹连接有伸缩支撑装置，伸缩支撑装置顶部螺纹连接有上撑板，上撑板下方固定连接有挂取装置。

作为本实用新型进一步的方案：所述挂取装置包括挂钩和挂杆，挂钩位于上撑板下方左侧，挂杆位于上撑板下方右侧。

作为本实用新型再进一步的方案：所述伸缩支撑装置包括外杆和内杆，外杆与内杆滑动连接，所述外杆顶部顶端与内杆下端螺纹连接。

作为本实用新型再进一步的方案：所述固定底板下方左右对称固定连接有支撑杆，支撑杆下方均固定连接有万向轮。

作为本实用新型再进一步的方案：所述电机为调速电机。

作为本实用新型再进一步的方案：所述主动锥齿轮直径大于从动锥齿轮直径。

作为本实用新型再进一步的方案：所述上撑板下方通过拉链连接有围布，围布下方通过拉链与固定底板连接，所述围布两侧均固定连接有拉链，左右两侧拉链相互配合。

作为本实用新型再进一步的方案：所述围布上方开设有若干排气孔。

作为本实用新型再进一步的方案：所述围布为无纺布。

作为本实用新型再进一步的方案：所述围布高度至少为伸缩支撑装置最大长度的1.2倍。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，在使用时采用交变的气流流动方向，使得衣物快速烘干，进而快速获得干燥衣物，避免了阴雨天气衣服潮湿过多没有衣服穿的情况，值得推广。

附图说明

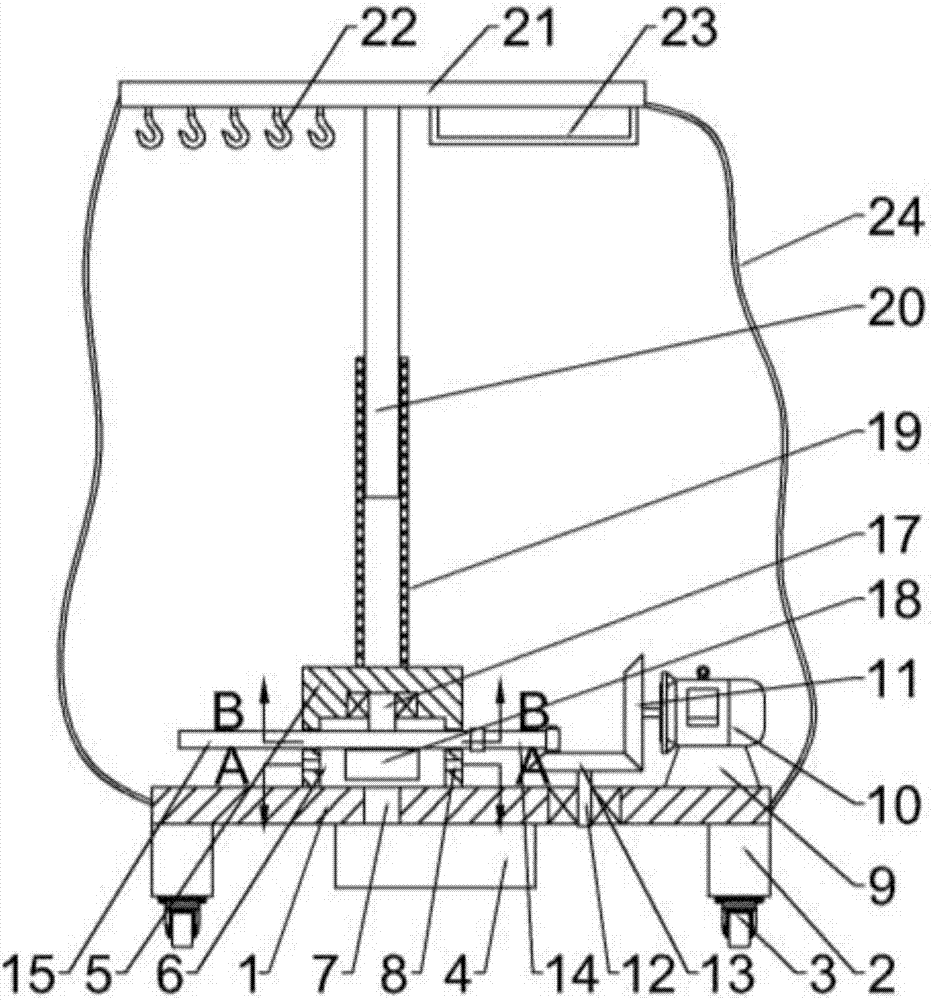

图1为一种用于潮湿衣物的快速烘干设备的结构示意图；

图2为一种用于潮湿衣物的快速烘干设备中A-A处剖视图；

图3为一种用于潮湿衣物的快速烘干设备中B-B处剖视图；

图4为一种用于潮湿衣物的快速烘干设备中围布的展开结构示意图。

图中：1-固定底板、2-支撑杆、3-万向轮、4-热风机、5-圆形出气座、6-储气腔、7-进气孔、8-出气孔、9-电机座、10-电机、11-主动锥齿轮、12-纵向转轴、13-从动锥齿轮、14-传动连杆、15-传动齿条、16-导向孔、17-传动齿轮轴、18-橡胶塞、19-外杆、20-内杆、21-上撑板、22-挂钩、23-挂杆、24-围布、25-拉链、26-排气孔。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种用于潮湿衣物的快速烘干设备，包括固定底板1，所述固定底板1下方中部固定连接有热风机4，固定底板1上方中部固定连接有圆形出气座5，所述圆形出气座5内部开设有储气腔6，固定底板1中部固定连接有进气孔7，所述进气孔7与储气腔6相连通，进气孔7下端与热风机4输出端相连通，圆形出气座5下方外侧壁均布开设有若干出气孔8；

使用时将装置按照图是状态将装置组装起来，之后在衣服不能及时晾干的情况下即可使用本装置，在使用时将衣物通过晾衣架或者装置内顶部的挂钩22或者挂杆23将待烘干衣物置于装置内部，之后即可将围布24通过拉链25将衣物围起，打开热风机4和电机10，热风机4开启产生热气流并通过进气孔7鼓入储气腔6内部，储气腔6内部的气流再通过出气孔8之后即可喷入围布24围起的空间，并对衣物进行烘干；

固定底板1上方右侧固定连接有电机座9，电机座9上方固定连接有电机10，电机10输出端固定连接有主动锥齿轮11，固定底板1上方右侧通过轴承转动连接有纵向转轴12，纵向转轴12顶部固定连接有从动锥齿轮13，从动锥齿轮13与主动锥齿轮11相啮合，所述从动锥齿轮13上方左侧偏心处转动连接有传动连杆14，所述圆形出气座5前侧上方开设有导向孔16，导向孔16内部滑动连接有传动齿条15，传动齿条15右端与传动连杆14转动连接，所述圆形出气座5内顶部转动连接有传动齿轮轴17，传动齿轮轴17与传动齿条15相啮合，所述传动齿轮轴17下端外侧均布有若干橡胶塞18，橡胶塞18与圆形出气座5侧壁上的出气孔8相配合；

电机10开启之后带动主动锥齿轮11转动，主动锥齿轮11转动带动从动锥齿轮13转动，从动锥齿轮13转动即可带动传动连杆14与传动齿条15运动，传动连杆与传动齿条15构成曲柄滑块机构，在运动时传动齿条15左右运动，传动齿条15左右运动带动传动齿轮轴17正反向转动，传动齿轮轴17正反向转动时即可带动其下端的橡胶塞18转动，橡胶塞18在转动时与不同的出气孔8配合，并将配合的出气孔8堵塞，之后气流即可通过不同的方向向外侧喷出，进而导致衣物所受的气流吹动方向不断变化，衣物烘干更加迅速。

所述圆形出气座5顶部螺纹连接有伸缩支撑装置，伸缩支撑装置顶部螺纹连接有上撑板21，上撑板21下方固定连接有挂取装置。

所述挂取装置包括挂钩22和挂杆23，挂钩22位于上撑板21下方左侧，挂杆23位于上撑板21下方右侧。

所述伸缩支撑装置包括外杆19和内杆20，外杆19与内杆20滑动连接，所述外杆19顶部顶端与内杆20下端螺纹连接。

所述固定底板1下方左右对称固定连接有支撑杆2，支撑杆2下方均固定连接有万向轮3。

所述电机10为调速电机。

所述主动锥齿轮11直径大于从动锥齿轮13直径。

所述上撑板21下方通过拉链25连接有围布24，围布24下方通过拉链25与固定底板1连接，所述围布24两侧均固定连接有拉链25，左右两侧拉链25相互配合。

所述围布24上方开设有若干排气孔26。

所述围布24为无纺布。

所述围布24高度至少为伸缩支撑装置最大长度的1.2倍。

本实用新型的工作原理是：本实用新型在使用时将装置按照图是状态将装置组装起来，之后在衣服不能及时晾干的情况下即可使用本装置，在使用时将衣物通过晾衣架或者装置内顶部的挂钩22或者挂杆23将待烘干衣物置于装置内部，之后即可将围布24通过拉链25将衣物围起，打开热风机4和电机10，热风机4开启产生热气流并通过进气孔7鼓入储气腔6内部，储气腔6内部的气流再通过出气孔8之后即可喷入围布24围起的空间，并对衣物进行烘干，电机10开启之后带动主动锥齿轮11转动，主动锥齿轮11转动带动从动锥齿轮13转动，从动锥齿轮13转动即可带动传动连杆14与传动齿条15运动，传动连杆与传动齿条15构成曲柄滑块机构，在运动时传动齿条15左右运动，传动齿条15左右运动带动传动齿轮轴17正反向转动，传动齿轮轴17正反向转动时即可带动其下端的橡胶塞18转动，橡胶塞18在转动时与不同的出气孔8配合，并将配合的出气孔8堵塞，之后气流即可通过不同的方向向外侧喷出，进而导致衣物所受的气流吹动方向不断变化，衣物烘干更加迅速。
