技术领域

本实用新型涉及一种锯末筛选装置，具体是一种具有周期性杂质排出功能的锯末筛选装置。

背景技术

锯末，是指在进行木材加工时因为切割而从树木上散落下来的树木本身的沫状木屑。木材加工，以木材为原料，主要用机械或化学方法进行的加工，其产品仍保持木材的基本特性。

在森林工业中，木材加工业和林产化学加工同为森林采伐运输的后续工业，是木材资源综合利用的重要部门。

锯末的用途十分广泛，在工业农林业等各行业均有需要，锯末时很好的培养肥料，也是工业去除油污很好的辅材，因此锯末的使用量时巨大的。但是锯末在产生时并不是均未粉末状，在加工木材的同时除了产生了锯末，还产生了较多较大的木块、木条、木棒、刨花等等。要合理的使用木屑，首先就需要对其进行筛选。而现有的设备在筛选时往往效果不佳，容易堵塞。为此本领域技术人员提出了一种具有周期性杂质排出功能的锯末筛选装置，以解决上述背景中提出的问题。

实用新型内容

本实用新型的目的在于提供一种具有周期性杂质排出功能的锯末筛选装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种具有周期性杂质排出功能的锯末筛选装置，包括滚筒，所述滚筒左上方固定连接有加料漏斗，加料漏斗与滚筒相连通，所述滚筒内底部固定连接有筛网，筛网下方左侧固定连接有传动挡块，滚筒左侧中部固定连接有电机，电机输出端固定连接有水平转轴，水平转轴左端固定连接有若干转动杆，转动杆与传动挡块相配合，转动杆外侧固定连接有螺旋传送叶片；所述加料漏斗左侧下方固定连接有排料管，水平转轴右端穿过滚筒连接有主动锥齿轮，所述滚筒右侧上方通过轴承转动连接有纵向转轴，纵向转轴顶部固定连接诶有从动锥齿轮，所述从动锥齿轮与主动锥齿轮相啮合，从动锥齿轮上方右侧转动连接有第一连杆，第一连杆左侧转动连接有第二连杆，第二连杆穿过加料漏斗连接有推料板，推料板体育排料管相配合。

作为本实用新型进一步的方案：所述滚筒底部左右对称固定连接有支撑架，支撑架下方固定连接有水平底板，水平底板下方左右对称固定连接有万向轮。

作为本实用新型再进一步的方案：所述主动锥齿轮直径小于从动锥齿轮直径。

作为本实用新型再进一步的方案：所述电机为调速电机。

作为本实用新型再进一步的方案：所述滚筒左上方固定连接有启动开关。

作为本实用新型再进一步的方案：所述滚筒左下方固定连接有电源线。

作为本实用新型再进一步的方案：所述转动杆至少为六根。

作为本实用新型再进一步的方案：所述滚筒右下方开设有出料口。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，在使用时能够有效的将锯末进行筛选，保证锯末的细腻程度，避免在使用时不够便利的情况，值得推广。

附图说明

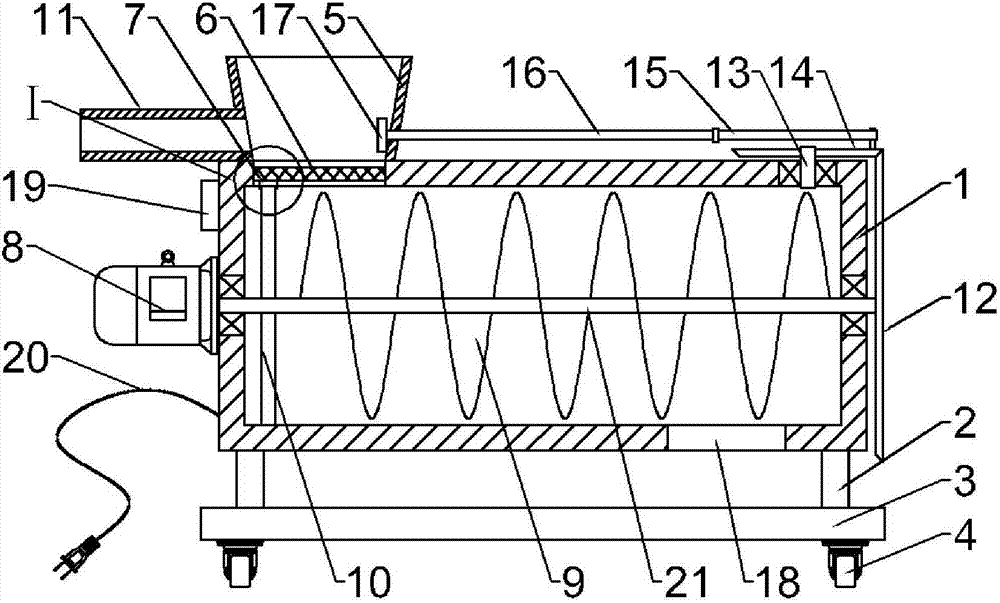

图1为一种具有周期性杂质排出功能的锯末筛选装置的结构示意图；

图2为一种具有周期性杂质排出功能的锯末筛选装置中Ⅰ处局部放大图。

图中：1-滚筒、2-支撑架、3-水平底板、4-万向轮、5-加料漏斗、6-筛网、7-传动挡块、8-电机、9-螺旋传送叶片、10-转动杆、11-排料管、12-主动锥齿轮、13-纵向转轴、14-从动锥齿轮、15-第一连杆、16-第二连杆、17-推料板、18-出料口、19-启动开关、20-电源线、21-水平转轴。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种具有周期性杂质排出功能的锯末筛选装置，包括滚筒1，所述滚筒1左上方固定连接有加料漏斗5，加料漏斗5与滚筒1相连通，所述滚筒1内底部固定连接有筛网6，筛网6下方左侧固定连接有传动挡块7，滚筒1左侧中部固定连接有电机8，电机8输出端固定连接有水平转轴21，水平转轴21左端固定连接有若干转动杆10，转动杆10与传动挡块7相配合，转动杆10外侧固定连接有螺旋传送叶片9；

使用前打开电机8，电机8开启之后即可往装置内部加入锯末，在加入时锯末位于加料漏斗5内底部的筛网6上，电机8转动带动水平转轴21转动，水平转轴21转动带动转动杆10转动，转动杆10转动与传动挡块7接触，进而带动筛网6进行震动，加快锯末的筛选，提高筛选效率；

所述加料漏斗5左侧下方固定连接有排料管11，水平转轴21右端穿过滚筒1连接有主动锥齿轮12，所述滚筒1右侧上方通过轴承转动连接有纵向转轴13，纵向转轴13顶部固定连接诶有从动锥齿轮14，所述从动锥齿轮14与主动锥齿轮12相啮合，从动锥齿轮14上方右侧转动连接有第一连杆15，第一连杆15左侧转动连接有第二连杆16，第二连杆16穿过加料漏斗5连接有推料板17，推料板17体育排料管11相配合；

水平转轴21带动螺旋传送叶片9转动将筛好的原料排出，水平转轴21转动带动主动锥齿轮12转动，主动锥齿轮12转动带动从动锥齿轮14转动，从动锥齿轮14转动即可带动第一连杆15与第二连杆16进行运动，第一连杆15与第二连杆16构成曲柄滑块机构，在运动时带动推料板17左右往复运动，继而将筛选下来较大的木块通过排料管11排出，排出的原料经过多次筛选即可使得筛选彻底。

所述滚筒1底部左右对称固定连接有支撑架2，支撑架2下方固定连接有水平底板3，水平底板3下方左右对称固定连接有万向轮4。

所述主动锥齿轮12直径小于从动锥齿轮14直径。

所述电机8为调速电机。

所述滚筒1左上方固定连接有启动开关19。

所述滚筒1左下方固定连接有电源线20。

所述转动杆10至少为六根。

所述滚筒1右下方开设有出料口18。

本实用新型的工作原理是：本实用新型在使用前打开电机8，电机8开启之后即可往装置内部加入锯末，在加入时锯末位于加料漏斗5内底部的筛网6上，电机8转动带动水平转轴21转动，水平转轴21转动带动转动杆10转动，转动杆10转动与传动挡块7接触，进而带动筛网6进行震动，加快锯末的筛选，提高筛选效率，同时水平转轴21带动螺旋传送叶片9转动将筛好的原料排出，水平转轴21转动带动主动锥齿轮12转动，主动锥齿轮12转动带动从动锥齿轮14转动，从动锥齿轮14转动即可带动第一连杆15与第二连杆16进行运动，第一连杆15与第二连杆16构成曲柄滑块机构，在运动时带动推料板17左右往复运动，继而将筛选下来较大的木块通过排料管11排出，排出的原料经过多次筛选即可使得筛选彻底。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
