技术领域

本实用新型涉及化学实验领域，具体是一种化学实验室实验搅拌用烧杯底座。

背景技术

化学实验室是提供化学实验条件及其进行科学探究的重要场所。其内有大量的仪器：铁架台、石棉网、酒精灯等实验工具。通常会配有化学药品柜，药柜里面有常用的化学药品，比如：五水硫酸(CuSO4·5H2O，即胆矾)，氢氧化钠溶液，石灰石，盐酸等。

化学实验室经常会用到搅拌装置对化学实验进行搅拌，一般都小型药剂实验大多都会选择烧杯作为实验容器，常用的搅拌装置也都是通过认为带动搅拌棒实现搅拌，但是对于一些需要长时间搅拌最少五分钟以上的实验来说，手动搅拌基本是不可能的，因此还是少不了采用电机带动搅拌，而传统的采用电机搅拌的装置其底座往往都是固定的，采用的都是通过电机实现升降进给来对烧杯内的溶液进行搅拌，这个过程中需要电机缓慢的下降，而且电机搅拌完成之后也要将电机升起带离烧杯才能取下烧杯内的溶液，这类装置虽然提高了搅拌效率，但是电机升降的距离都是固定的，因此实验时都会采用固定信号的配套烧杯才可以进行实验，局限性很大。

实用新型内容

本实用新型的目的在于提供一种化学实验室实验搅拌用烧杯底座，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种化学实验室实验搅拌用烧杯底座，包括底板，所述底板正上方设有支撑板，支撑板与底板相平行设置，底板上端左右两侧对称安装有安装块，两个安装块之间设有螺杆，螺杆的中部通过支撑块转动安装在底板上端中心上，螺杆由第一螺纹段与第二螺纹段组成，第一螺纹段与第二螺纹段长度相等但螺纹方向相反，第一螺纹段与第二螺纹段上均安装有第一螺套，第一螺套的下端安装有滑块，底板上端面位于螺杆的下方开设有两个滑槽，两个第一螺套下端的滑块均滑动设于滑槽内，所述第一螺套的上端外壁上安装有第一铰接座，支撑板下端左右两侧对称安装有第二铰接座，相互靠近的第一铰接座与第二铰接座之间通过连接杆相连接。

作为本实用新型进一步的方案：所述螺杆的两端均通过第一轴承与安装块转动连接。

作为本实用新型再进一步的方案：所述螺杆的一端还穿过安装块连接有第一调节轴，第一调节轴远离螺杆的一端安装有第一调节柄。

作为本实用新型再进一步的方案：所述支撑板的内部开设有空腔，空腔与螺杆相平行，且空腔设于螺杆正上方，空腔内部设有一根转轴，转轴上沿中心对称设有两个螺纹部，两个螺纹部上的螺纹方向相反，两个螺纹部上均安装有第二螺套，第二螺套的上端安装有连接块，空腔上端开设有滑孔，滑孔设于螺纹部的正上方，且滑孔与螺纹部相平行且长度相等，连接块滑动设于滑孔内，连接块的上端安装有夹板。

作为本实用新型再进一步的方案：所述夹板为弧形夹板，两个弧形夹板的内弧形面相对设置，且夹板的内弧形面上设有软垫。

作为本实用新型再进一步的方案：所述空腔的内部两端安装有第二轴承，转轴的两端通过第二轴承转动安装在空腔内。

作为本实用新型再进一步的方案：所述转轴的两端穿出空腔并连接有第二调节轴，第二调节轴远离转轴的一端安装有第二调节柄。

作为本实用新型再进一步的方案：所述安装块呈条形设置，安装块与底板的长度方向相垂直，安装块的上端两侧对称安装有导向杆，导向杆为伸缩式杆，导向杆的顶端固定在支撑板的下端。

作为本实用新型再进一步的方案：所述导向杆包括固定套筒，固定套筒的上端内部插设有支撑杆，支撑套筒内部还设有支撑弹簧，支撑弹簧设于支撑杆的下端。

作为本实用新型再进一步的方案：所述固定套筒的内部侧壁上端对称安装有导块，支撑杆的侧壁上对称开设有导槽，导块滑动设于导槽内。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单合理，使用快捷方便，当螺杆转动时，第一螺纹段和第二螺纹段上的第一螺套便可以通过各自安装的滑块沿着滑槽移动，而因为第一螺纹段与第二螺纹段上的螺纹方向相反，因此两个第一螺套的移动方向也是相反的，当第一螺套移动时，第一螺套便可以通过第一铰接座带动连接杆的下端移动，而连接杆的上端又通过第二铰接座安装在支撑板的下端，即连接杆的上端是无法左右移动的，因此当连接杆的下端水平移动时，便可以对支撑板进行高度调节，对支撑板上端设置的烧杯进行高度调节，当转轴转动时，两个螺纹部上的第二螺套也会移动，且因为两个螺纹部上的螺纹方向也是相反设置的，因此连个第二螺套也会朝着相反的方向移动，第二螺套移动时，便可以通过连接块带动夹板实现移动，当两个夹板之间的距离改变时，便可以对不同型号的烧杯进行夹紧固定，避免在搅拌时发生晃动。

附图说明

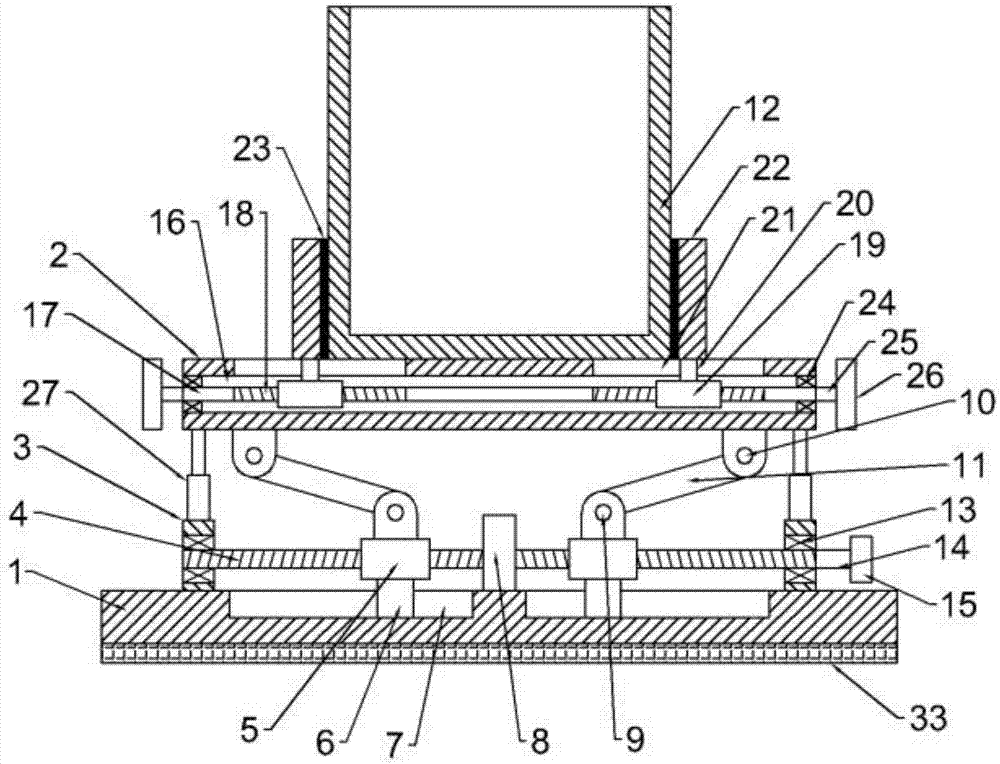

图1为化学实验室实验搅拌用烧杯底座的结构示意图；

图2为化学实验室实验搅拌用烧杯底座中螺杆的结构示意图；

图3为化学实验室实验搅拌用烧杯底座中转轴的结构示意图；

图4为化学实验室实验搅拌用烧杯底座中底板的俯视图；

图5为化学实验室实验搅拌用烧杯底座中夹板的结构示意图；

图6为化学实验室实验搅拌用烧杯底座中导向杆的结构示意图；

图7为图6中沿A-A方向剖视图；

图中：1-底板、2-支撑板、3-安装块、4-螺杆、41-第一螺纹段、42-第二螺纹段、5-第一螺套、6-滑块、7-滑槽、8-支撑块、9-第一铰接座、10-第二铰接座、11-连接杆、12-烧杯、13-第一轴承、14-第一调节轴、15-第一调节柄、16-空腔、17-转轴、18-螺纹部、19-第二螺套、20-连接块、21-滑孔、22-夹板、23-软垫、24-第二轴承、25-第二调节轴、26-第二调节柄、27-导向杆、28-固定套筒、29-支撑杆、30-支撑弹簧、31-导槽、32-导块、33-防滑垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～7，本实用新型实施例中，一种化学实验室实验搅拌用烧杯底座，包括底板1，所述底板1正上方设有支撑板2，支撑板2与底板1相平行设置，底板1上端左右两侧对称安装有安装块3，两个安装块3之间设有螺杆4，螺杆4的中部通过支撑块8转动安装在底板1上端中心上，螺杆4由第一螺纹段41与第二螺纹段42组成，第一螺纹段41与第二螺纹段42长度相等但螺纹方向相反，第一螺纹段41与第二螺纹段42上均安装有第一螺套5，第一螺套5的下端安装有滑块6，底板1上端面位于螺杆4的下方开设有两个滑槽7，两个第一螺套5下端的滑块6均滑动设于滑槽7内，所述第一螺套5的上端外壁上安装有第一铰接座9，支撑板2下端左右两侧对称安装有第二铰接座10，相互靠近的第一铰接座9与第二铰接座10之间通过连接杆11相连接，当螺杆4转动时，第一螺纹段41和第二螺纹段42上的第一螺套5便可以通过各自安装的滑块6沿着滑槽7移动，而因为第一螺纹段41与第二螺纹段42上的螺纹方向相反，因此两个第一螺套5的移动方向也是相反的，当第一螺套5移动时，第一螺套5便可以通过第一铰接座9带动连接杆10的下端移动，而连接杆10的上端又通过第二铰接座10安装在支撑板2的下端，即连接杆10的上端是无法左右移动的，因此当连接杆10的下端水平移动时，便可以对支撑板2进行高度调节，对支撑板2上端设置的烧杯12进行高度调节。

所述螺杆4的两端均通过第一轴承13与安装块3转动连接。

所述螺杆4的一端还穿过安装块3连接有第一调节轴14，第一调节轴14远离螺杆4的一端安装有第一调节柄15。

所述支撑板2的内部开设有空腔16，空腔16与螺杆4相平行，且空腔16设于螺杆4正上方，空腔16内部设有一根转轴17，转轴17上沿中心对称设有两个螺纹部18，两个螺纹部18上的螺纹方向相反，两个螺纹部18上均安装有第二螺套19，第二螺套19的上端安装有连接块20，空腔16上端开设有滑孔21，滑孔21设于螺纹部18的正上方，且滑孔21与螺纹部18相平行且长度相等，连接块20滑动设于滑孔21内，连接块20的上端安装有夹板22，当转轴17转动时，两个螺纹部18上的第二螺套19也会移动，且因为两个螺纹部18上的螺纹方向也是相反设置的，因此连个第二螺套19也会朝着相反的方向移动，第二螺套19移动时，便可以通过连接块20带动夹板22实现移动，当两个夹板22之间的距离改变时，便可以对不同型号的烧杯12进行夹紧固定，避免在搅拌时发生晃动。

所述夹板22为弧形夹板，两个弧形夹板22的内弧形面相对设置，且夹板22的内弧形面上设有软垫23。

所述空腔16的内部两端安装有第二轴承24，转轴17的两端通过第二轴承24转动安装在空腔16内。

所述转轴17的两端穿出空腔16并连接有第二调节轴25，第二调节轴25远离转轴17的一端安装有第二调节柄26。

所述安装块3呈条形设置，安装块3与底板1的长度方向相垂直，安装块3的上端两侧对称安装有导向杆27，导向杆27为伸缩式杆，导向杆27的顶端固定在支撑板2的下端。

所述导向杆27包括固定套筒28，固定套筒28的上端内部插设有支撑杆29，支撑套筒28内部还设有支撑弹簧30，支撑弹簧30设于支撑杆29的下端。固定套筒28与支撑杆29所组成的导向杆27可以对支撑板2进行有效的定位，避免支撑板2升降时发生晃动，造成不稳的情况发生。

所述固定套筒28的内部侧壁上端对称安装有导块32，支撑杆29的侧壁上对称开设有导槽31，导块32滑动设于导槽31内。

所述底板1的下端安装有防滑垫33。

本实用新型的工作原理是：当螺杆4转动时，第一螺纹段41和第二螺纹段42上的第一螺套5便可以通过各自安装的滑块6沿着滑槽7移动，而因为第一螺纹段41与第二螺纹段42上的螺纹方向相反，因此两个第一螺套5的移动方向也是相反的，当第一螺套5移动时，第一螺套5便可以通过第一铰接座9带动连接杆10的下端移动，而连接杆10的上端又通过第二铰接座10安装在支撑板2的下端，即连接杆10的上端是无法左右移动的，因此当连接杆10的下端水平移动时，便可以对支撑板2进行高度调节，对支撑板2上端设置的烧杯12进行高度调节，当转轴17转动时，两个螺纹部18上的第二螺套19也会移动，且因为两个螺纹部18上的螺纹方向也是相反设置的，因此连个第二螺套19也会朝着相反的方向移动，第二螺套19移动时，便可以通过连接块20带动夹板22实现移动，当两个夹板22之间的距离改变时，便可以对不同型号的烧杯12进行夹紧固定，避免在搅拌时发生晃动。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
