技术领域

本实用新型属于垃圾桶相关技术领域，具体涉及一种智能家居用具有保湿功能的垃圾桶。

背景技术

垃圾桶，又名废物箱或垃圾箱，是指装放垃圾的地方，多数以金属或塑胶制，用时放入塑料袋，当垃圾一多便可扎起袋丢掉。

现有的垃圾桶技术存在以下问题：现有的垃圾桶在存储的过程中，不能对垃圾进行保鲜保湿，导致垃圾易出现腐烂变质的情况，不利于使用者进行垃圾清理工作，同时现有的垃圾桶多为脚踏时开关，不能保持常开状态，然后长时间使用脚踏开关容易损坏。

实用新型内容

本实用新型的目的在于提供一种智能家居用具有保湿功能的垃圾桶，以解决上述背景技术中提出的不能对垃圾保鲜保湿、脚踏开关容易损坏和不能保持常开状态的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能家居用具有保湿功能的垃圾桶，包括外壳和主桶，所述外壳的内部右侧位置处设置有主桶，所述外壳的内部左侧位置处设置有副桶，所述外壳的前端左侧底部位置处设置有屉式桶，所述外壳的前端右侧中间偏下位置处设置有限位扣，所述外壳的背面中间位置处设置有拉杆，所述拉杆上套接有延伸杆，所述延伸杆的顶部位置处设置有拉把，所述外壳的右侧底部位置处设置有轮轴，所述轮轴上套接有移动轮。

优选的，所述屉式桶包括门板、密封圈、框板、限位板、辅助轮、橡胶垫、踢板和连接杆，所述框板的中间偏上右侧位置处设置有限位板，所述框板的底部位置处设置有辅助轮，所述框板的左侧位置处设置有门板，所述门板上粘接有密封圈，所述门板的左侧中间位置处设置有连接杆，所述连接杆的左侧位置处焊接有踢板，所述踢板的下方粘接有橡胶垫。

优选的，所述限位扣包括转轴、安装板、活动轴、连接块和扣键，所述安装板的中间位置处设置有活动轴，所述活动轴的中间位置处设置有转轴，所述转轴上套接有连接块，所述连接块的右侧底部位置处设置有扣键。

优选的，所述主桶的有效容积是副桶的两倍。

优选的，所述延伸杆的长度为500mm。

优选的，所述移动轮共设置有两个，且两个移动轮的大小和形状均相同，两个所述移动轮分别安装固定在轮轴的两端位置处。

优选的，所述辅助轮共设置有六个，且六个辅助轮的大小和形状均相同，六个所述辅助轮共分为两组分别安装固定在框板的两侧底部位置处。

与现有技术相比，本实用新型提供了一种智能家居用具有保湿功能的垃圾桶，具备以下有益效果：

1、本实用新型在现有的设备的基础上加装了新型的屉式桶，当屉式桶关闭时，屉式桶门板上的密封圈可以有效的保持屉式桶内处于相对密闭的环境，可以有效的防止屉式桶内的垃圾气味散发出去，也可以有效的保持垃圾的状态，延缓垃圾腐烂变质的速率，可以保持垃圾的新鲜，便于使用者进行垃圾的清理工作。

2、本实用新型在现有的设备的基础上加装了新型的踢板和固定扣，使用者需要使用屉式桶时，使用者可以用脚背触碰踢板的右侧底部位置处，然后将屉式桶打开丢弃垃圾，然后在用脚通过踢板将屉式桶关闭，无需使用者弯腰手拉开关屉式桶，降低了使用者的使用负担，为使用者带来便捷性，当使用者需要屉式桶保持常开状态时，使用者可以通过固定扣固定屉式桶，使屉式桶保持常开状态，便于使用者根据使用需求自行选择。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

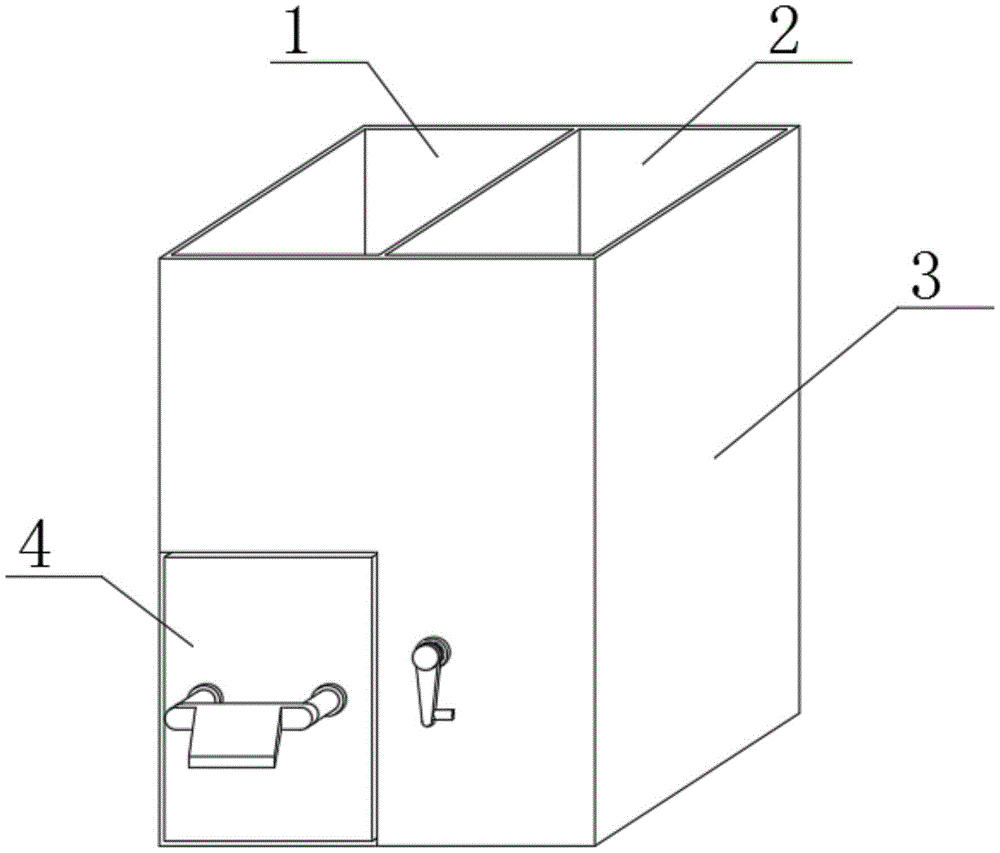

图1为本实用新型提出的一种智能家居用具有保湿功能的垃圾桶结构示意图；

图2为本实用新型提出的一种智能家居用具有保湿功能的垃圾桶侧视结构示意图；

图3为本实用新型提出的屉式桶侧视结构示意图；

图4为本实用新型提出的限位扣正视半剖结构示意图；

图中：1、副桶；2、主桶；3、外壳；4、屉式桶；5、延伸杆；6、拉把；7、拉杆；8、移动轮；9、轮轴；10、限位扣；41、门板；42、密封圈；43、框板；44、限位板；45、辅助轮；46、橡胶垫；47、踢板；48、连接杆；101、转轴；102、安装板；103、活动轴；104、连接块；105、扣键。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种智能家居用具有保湿功能的垃圾桶，包括外壳3和主桶2，外壳3的内部右侧位置处设置有主桶2，外壳3的内部左侧位置处设置有副桶1，主桶2的有效容积是副桶1的两倍，便于使用者根据垃圾的体积将本实用新型分为多种垃圾放置区，外壳3的前端左侧底部位置处设置有屉式桶4，屉式桶4包括门板41、密封圈42、框板43、限位板44、辅助轮45、橡胶垫46、踢板47和连接杆48，框板43的中间偏上右侧位置处设置有限位板44，框板43的底部位置处设置有辅助轮45，辅助轮45共设置有六个，且六个辅助轮45的大小和形状均相同，六个辅助轮45共分为两组分别安装固定在框板43的两侧底部位置处，采用上述设置可以有效的辅助屉式桶4进行打开和关闭工作，框板43的左侧位置处设置有门板41，门板41上粘接有密封圈42，密封圈42可以保持屉式桶4内处于一个相对密闭的环境，门板41的左侧中间位置处设置有连接杆48，连接杆48是将踢板47安装固定在门板41上的构件，连接杆48的左侧位置处焊接有踢板47，便于使用者通过脚打开和关闭屉式桶4，踢板47的下方粘接有橡胶垫46，橡胶垫46可以有效的起到保护踢板47的作用，外壳3的前端右侧中间偏下位置处设置有限位扣10，限位扣10包括转轴101、安装板102、活动轴103、连接块104和扣键105，安装板102的中间位置处设置有活动轴103，活动轴103的中间位置处设置有转轴101，转轴101和活动轴103可以辅助连接块104转动工作，转轴101上套接有连接块104，连接块104是将扣键105和转轴101连接在一起的构件，连接块104的右侧底部位置处设置有扣键105，扣键105可以扣入限位板44内，辅助固定屉式桶4处于常开状态，外壳3的背面中间位置处设置有拉杆7，拉杆7上套接有延伸杆5，延伸杆5的长度为500mm，便于使用者拉动本实用新型进行移动，延伸杆5的顶部位置处设置有拉把6，外壳3的右侧底部位置处设置有轮轴9，轮轴9可以辅助移动轮8转动工作，轮轴9上套接有移动轮8，移动轮8共设置有两个，且两个移动轮8的大小和形状均相同，两个移动轮8分别安装固定在轮轴9的两端位置处，采用上述设置便于辅助本实用新型进行移动工作。

本实用新型的工作原理及使用流程：本实用新型安装好过后，使用者先检查本实用新型外部外观是否完好，确认本实用新型处于可以正常工作的状态，然后使用者将本实用新型移至所需使用的位置处，使用者在移动本实用新型的过程中，使用者可以握住拉把6然后将延伸杆5拉出，然后通过拉把6移动本实用新型，移动轮8可以辅助本实用新型进行移动，然后使用者将本实用新型摆放在使用的位置处，在本实用新型工作的过程中，使用者可以根据垃圾的类型分类放入副桶1、主桶2和屉式桶4内，主桶2的体积较大可以用于放置大型的垃圾种类等，副桶1可以用于放置体积较小的垃圾种类等，屉式桶4可以用于放置气味较大的垃圾种类等，当使用者需要使用屉式桶4时，使用者可以用脚背触碰踢板47的右侧底部位置处，然后将屉式桶4打开丢弃垃圾，然后在用脚通过踢板47将屉式桶4关闭，无需使用者弯腰手拉开关屉式桶4，降低了使用者的使用负担，为使用者带来便捷性，当屉式桶4关闭时，屉式桶4门板41上的密封圈42可以有效的保持屉式桶4内处于相对密闭的环境，可以有效的防止屉式桶4内的垃圾气味散发出去，也可以有效的保持垃圾的状态，延缓垃圾腐烂变质的速率，当使用者需要保持屉式桶4常开状态时，使用者将屉式桶4拉开后，使用者旋转限位扣10，然后将限位扣10上的扣键105扣入限位板44内，即可保持屉式桶4处于常开状态，当使用者需要关闭屉式桶4时，使用者旋转限位扣10将扣键105从限位板44内取出即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
