技术领域

本实用新型属于垃圾桶相关技术领域，具体涉及一种智能家居用自动扎带式垃圾桶。

背景技术

垃圾桶，又名废物箱或垃圾箱，是指装放垃圾的地方。多数以金属或塑胶制，用时放入塑料袋，当垃圾一多便可扎起袋丢掉，垃圾桶是人们生活中“藏污纳垢”的容器，也是社会文化的一种折射，多数垃圾桶都有盖以防垃圾的异味四散，有些垃圾桶可以以脚踏开启，家居的垃圾桶多数放于厨房，以便放置厨余，有些家庭会在主要房间都各置一，有些游乐场的垃圾桶会特别设计成可爱的人物。

现有的智能家居用自动扎带式垃圾桶技术存在以下问题：现有的智能家居用自动扎带式垃圾桶在使用时，当桶盖挡住桶口而影响到使用者正常的往桶体内的垃圾袋内部任垃圾时，使用者还需要整个的搬动垃圾桶整体并把垃圾桶的桶口正对着使用者才能够正常进行垃圾投放，这样不仅会影响到使用者对垃圾桶的使用感受，也会使得垃圾桶在使用起来变得较为繁琐，同时也会使得使用者在搬动垃圾桶时沾染在上面的脏污会附着到使用者身上。

实用新型内容

本实用新型的目的在于提供一种智能家居用自动扎带式垃圾桶，以解决上述背景技术中提出的当桶盖挡住桶口而影响到使用者正常的往桶体内的垃圾袋内部任垃圾时，使用者还需要整个的搬动垃圾桶整体并把垃圾桶的桶口正对着使用者才能够正常进行垃圾投放的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能家居用自动扎带式垃圾桶，包括角度旋转装置和桶体，所述角度旋转装置安装在桶体的底部，所述桶体靠近上侧的左右两端和后端内壁内部连接有开口向前的U型封口槽，所述U型封口槽后端内部连接有横向的封口装置，所述桶体靠上侧右端外壁上连接有封口传动箱，所述桶体的最上端连接有桶盖，所述桶盖与桶体通过单面活页固定连接，所述桶盖的下端外壁上连接有密封座，所述密封座套接在桶体最上端周长内部，所述桶盖前端外壁内部设置有开关按钮，所述角度旋转装置上设置有旋转底座，所述旋转底座设置在桶体的平行底部，所述旋转底座上端中心处外壁上设置有连接片，所述连接片的上端设置有连接块，所述连接块的圆周内部设置有开口向上的限位转孔，所述限位转孔的圆周内部套接有限位转块，所述限位转块上端中心处连接有连接头，所述连接头的最上端穿过限位转孔的上端开口并设置在连接块的上端外部，所述连接头的最上端通过另外一个连接片与桶体底部固定连接，所述连接片外侧的旋转底座上端外壁上设置有平稳块，所述平稳块的圆周内部设置有开口向上的滚珠孔，所述滚珠孔的圆周内部套接有平稳滚珠，所述平稳滚珠的上端与桶体底部接触。

优选的，所述封口装置上设置有封口条和推动杆，所述封口条设置在U型封口槽开口对向处的桶体前端内壁上，所述推动杆横向设置在U型封口槽最后侧内部，所述推动杆的前端连接有挤压条，所述推动杆的最右端与封口传动箱传动连接，所述U型封口槽最右端与封口传动箱内部连通连接，所述封口条通过外部电源电性连接。

优选的，所述封口传动箱最后侧内部设置有推动马达，所述封口传动箱最左侧底部连接有推动齿条，所述推动马达上连接有向左伸出的输出轴，所述输出轴的圆周外部套接有推动齿轮，所述推动齿轮的底部与推动齿条相互齿合，所述输出轴与推动杆的最右端通过旋转连接轴固定连接，所述推动马达通过外部电源电性连接。

优选的，所述旋转底座的截面形状和面积大小均与桶体底部的截面形状和面积大小均相同，所述旋转底座与桶体相互之间保持相对平行状态，所述桶体能够在旋转底座的上端做度角自由旋转。

优选的，所述平稳块共设置有八个，八个所述平稳块分四组各两个均呈圆周角度等距安装在旋转底座的上端，八个所述平稳块内部得到滚珠孔的整体形状为三分之二个球体，所述平稳滚珠上端三分之一部分穿过滚珠孔的开口并设置在桶体的底部。

优选的，所述封口条和推动杆的横向长度均略小于桶体内部的横向长度，所述封口条和推动杆的长度相等且相互之间保持相对平行状态，所述封口条能够完整的与推动杆贴合在一起。

与现有技术相比，本实用新型提供了一种智能家居用自动扎带式垃圾桶，具备以下有益效果：

1、本实用新型通过在该自动扎带式垃圾桶的桶体底部增加有一个角度旋转装置，且该新型的角度旋转装置在与桶体底部进行固定连接的同时又能够同时供使桶体自身做360度自由旋转，且该新型的角度旋转装置又能够通过旋转底座来供使整个自动扎带式垃圾桶来平稳的安放在地面上进行使用，而通过增加该新型的角度旋转装置能够实现自动扎带式垃圾桶360度无死角旋转进行使用，这样当桶盖挡住桶口而影响到使用者正常的往桶体内的垃圾袋内部任垃圾时，此时只需要旋转整个桶体，使得桶口开口处能够正对着使用者，从而方便使用者把垃圾给准确的投放到桶体内的垃圾袋内部存放，这样能够省去需要搬动整个自动扎带式垃圾桶来相对应的调节桶口朝向位置的繁琐操作，从而增加整个自动扎带式垃圾桶的使用范围和使用灵活性；

2、本新型角度旋转装置使用方式和原理如下，当使用者需要往垃圾桶内部投放垃圾时，此时如果桶盖正好挡住了投放口而影响到使用者正常投放垃圾时，使用者只需要用手扶着桶体并旋转，直到把被桶盖挡住的桶体开口旋转到正对着使用者方向为止，在旋转桶体时，因为旋转底座上端连接有内部带有限位转孔的连接块，而在限位转孔内部又设置有限位转块，且限位转块则通过连接头与桶体进行连接，这样就能够使得桶体底部与旋转底座之间进行连接固定的同时又能够使得桶体在旋转底座上端做360度旋转，旋转桶体时桶体则会带动连接头和其底部连接的限位转块旋转，而因为限位转块安装在限位转孔的内部，所以限位转块只能够在限位转孔内部旋转而不能够从限位转孔内部脱离出去，从而带动桶体与旋转底座既能够相互连接又能够自由旋转的目的，并且在旋转底座上还增加有八个等距安装的平稳块，且在平稳块上增加有平稳滚珠，而平稳滚珠上端三分之一处裸露出来并与桶体底部接触，这样能够在桶体进行旋转时，桶体底部能够压在平稳滚珠上，使得平稳滚珠既能够帮助桶体进行旋转，又能够在桶体旋转时保持平稳而不会出现摇晃的情况，从而保证整个自动扎带式垃圾桶在旋转时能够正常进行使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

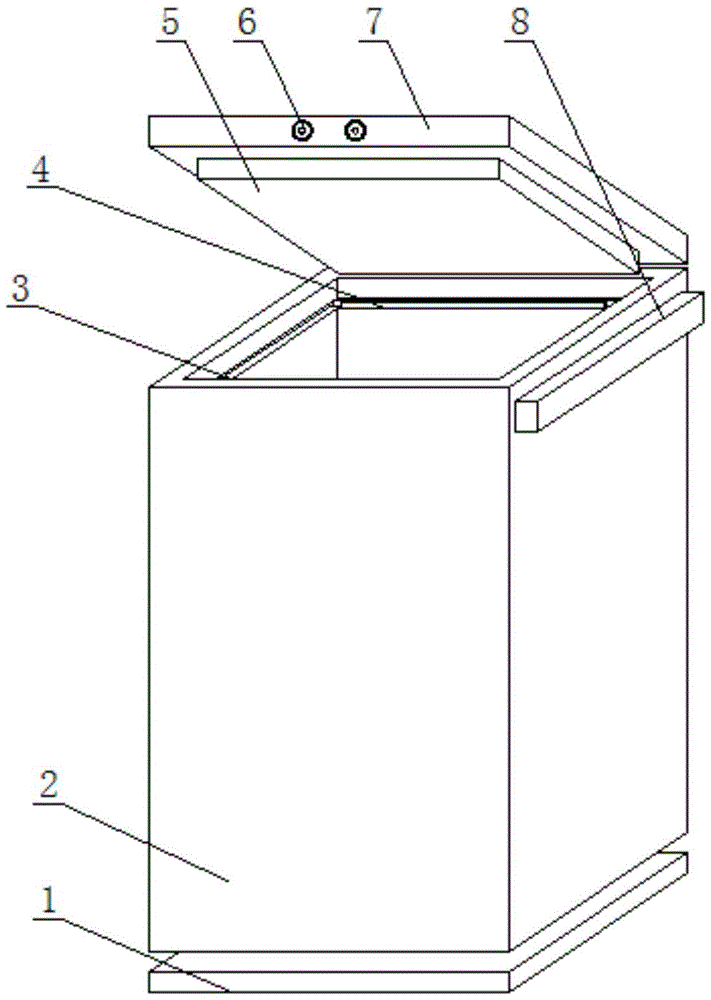

图1为本实用新型提出的一种智能家居用自动扎带式垃圾桶外部立体结构示意图；

图2为本实用新型提出的一种智能家居用自动扎带式垃圾桶内部平面结构示意图；

图3为本实用新型提出的角度旋转装置结构示意图；

图4为本实用新型提出的封口装置平面布置结构示意图；

图5为本实用新型提出的封口传动箱与封口装置连接方式结构示意图；

图中：1、角度旋转装置；2、桶体；3、U型封口槽；4、封口装置；5、密封座；6、开关按钮；7、桶盖；8、封口传动箱；9、旋转底座；10、平稳块；11、连接片；12、限位转孔；13、连接块；14、滚珠孔；15、平稳滚珠；16、限位转块；17、连接头；18、封口条；19、推动杆；20、挤压条；21、推动齿条；22、旋转连接轴；23、输出轴；24、推动马达；25、推动齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种智能家居用自动扎带式垃圾桶，包括角度旋转装置1和桶体2，角度旋转装置1安装在桶体2的底部，桶体2靠近上侧的左右两端和后端内壁内部连接有开口向前的U型封口槽3，U型封口槽3后端内部连接有横向的封口装置4，封口装置4上设置有封口条18和推动杆19，封口条18设置在U型封口槽3开口对向处的桶体2前端内壁上，推动杆19横向设置在U型封口槽3最后侧内部，推动杆19的前端连接有挤压条20，推动杆19的最右端与封口传动箱8传动连接，封口传动箱8最后侧内部设置有推动马达24，封口传动箱8最左侧底部连接有推动齿条21，推动马达24上连接有向左伸出的输出轴23，输出轴23的圆周外部套接有推动齿轮25，推动齿轮25的底部与推动齿条21相互齿合，输出轴23与推动杆19的最右端通过旋转连接轴22固定连接，推动马达24通过外部电源电性连接，推动马达24通电工作时则会带动输出轴23旋转，而旋转的输出轴23则会通过封口传动箱8底部的推动齿条21作用而带动推动马达24向前运动，因为输出轴23通过旋转连接轴22的作用在能够自身旋转的同时又能够带动推动杆19从U型封口槽3后端内部向前活动，直到推动杆19前端的挤压条20推动垃圾袋并与已经通电发热的封口条18接触，从而达到对垃圾袋进行封口操作的目的，U型封口槽3最右端与封口传动箱8内部连通连接，封口条18通过外部电源电性连接，桶体2靠上侧右端外壁上连接有封口传动箱8，桶体2的最上端连接有桶盖7，桶盖7与桶体2通过单面活页固定连接，桶盖7的下端外壁上连接有密封座5，密封座5套接在桶体2最上端周长内部，桶盖7前端外壁内部设置有开关按钮6，且封口条18和推动杆19的横向长度均略小于桶体2内部的横向长度，封口条18和推动杆19的长度相等且相互之间保持相对平行状态，封口条18能够完整的与推动杆19贴合在一起，当推动马达24带动推动杆19从U型封口槽3后端内部向前活动，直到推动杆19前端的挤压条20推动垃圾袋并与已经通电发热的封口条18接触，而通电发热的封口条18则会对被挤压条20推动在一起的垃圾袋袋口进行热封操作，从而把垃圾袋的袋口热封住。

一种智能家居用自动扎带式垃圾桶，角度旋转装置1上设置有旋转底座9，旋转底座9设置在桶体2的平行底部，旋转底座9的截面形状和面积大小均与桶体2底部的截面形状和面积大小均相同，旋转底座9与桶体2相互之间保持相对平行状态，桶体2能够在旋转底座9的上端做360度角自由旋转，桶体2在旋转底座9上端进行旋转时，因为旋转底座9与桶体2保持平行又能够受到平稳块10的限制，从而能够使得桶体2在旋转的更加稳定，旋转底座9上端中心处外壁上设置有连接片11，连接片11的上端设置有连接块13，连接块13的圆周内部设置有开口向上的限位转孔12，限位转孔12的圆周内部套接有限位转块16，限位转块16上端中心处连接有连接头17，连接头17的最上端穿过限位转孔12的上端开口并设置在连接块13的上端外部，连接头17的最上端通过另外一个连接片11与桶体2底部固定连接，连接片11外侧的旋转底座9上端外壁上设置有平稳块10，平稳块10共设置有八个，八个平稳块10分四组各两个均呈圆周角度等距安装在旋转底座9的上端，八个平稳块10内部得到滚珠孔14的整体形状为三分之二个球体，平稳滚珠15上端三分之一部分穿过滚珠孔14的开口并设置在桶体2的底部，在桶体2旋转时平稳滚珠15上端三分之一处裸露出来并与桶体2底部接触，这样能够在桶体2进行旋转时，桶体2底部能够压在平稳滚珠15上，使得平稳滚珠15既能够帮助桶体2进行旋转，又能够在桶体2旋转时保持平稳而不会出现摇晃的情况，平稳块10的圆周内部设置有开口向上的滚珠孔14，滚珠孔14的圆周内部套接有平稳滚珠15，平稳滚珠15的上端与桶体2底部接触，在旋转桶体2时，因为旋转底座9上端连接有内部带有限位转孔12的连接块13，而在限位转孔12内部又设置有限位转块16，且限位转块16则通过连接头17与桶体2进行连接，这样就能够使得桶体2底部与旋转底座9之间进行连接固定的同时又能够使得桶体2在旋转底座9上端做360度旋转，旋转桶体2时桶体2则会带动连接头17和其底部连接的限位转块16旋转，而因为限位转块16安装在限位转孔12的内部，所以限位转块16只能够在限位转孔12内部旋转而不能够从限位转孔12内部脱离出去，从而带动桶体2与旋转底座9既能够相互连接又能够自由旋转的目的，并且在旋转底座9上还增加有八个等距安装的平稳块10，且在平稳块10上增加有平稳滚珠15，而平稳滚珠15上端三分之一处裸露出来并与桶体2底部接触，这样能够在桶体2进行旋转时，桶体2底部能够压在平稳滚珠15上，使得平稳滚珠15既能够帮助桶体2进行旋转。

本实用新型的工作原理及使用流程：本实用新型安装好过后，在使用时首先需要把整个自动扎带式垃圾桶通过桶体2底部的角度旋转装置1给安放到需要使用的地面上，然后需要把垃圾袋放入到桶体2内部用于储存垃圾使用，在把垃圾袋放好之后，此时需要把垃圾袋的上端开口外翻到桶体2上端开口外部，使得垃圾袋外翻的部分能够紧贴在桶体2上端周长外壁外部，然后关闭好桶盖7即可，当需要把垃圾投放到桶体2内部的垃圾袋内时，此时需要打开桶盖7然后直接把垃圾投放到垃圾袋内部即可，而当桶体2内部垃圾袋内盛放的垃圾堆满需要扔掉时，此时只需要通过桶体2靠上端内部的封口装置4对垃圾袋进行封口操作，在封口时只需要按下桶盖7前端内部的开关按钮6此时封口传动箱8内部的推动马达24则会通电工作,且推动马达24所采用的型号为：BF-320，同时封口装置4上的封口条18则会通电发热，而推动马达24工作时则会带动输出轴23旋转，而旋转的输出轴23则会通过封口传动箱8底部的推动齿条21作用而带动推动马达24向前运动，因为输出轴23通过旋转连接轴22的作用在能够自身旋转的同时又能够带动推动杆19从U型封口槽3后端内部向前活动，直到推动杆19前端的挤压条20推动垃圾袋并与已经通电发热的封口条18接触，而通电发热的封口条18则会对被挤压条20推动在一起的垃圾袋袋口进行热封操作，从而把垃圾袋的袋口热封住，然后推动马达24则会反正并带动推动杆19复位到U型封口槽3的后端内部，然后打开桶盖7直接把已经封口的垃圾袋拿出并扔掉即可，然后重新在桶体2内部把新的垃圾袋安放好进行盛放垃圾即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
