技术领域

本实用新型涉及输料装置技术领域，具体为一种服装纺织设备用线材输料装置。

背景技术

把天然纤维或化学纤维加工成为纺织品所需要的各种机械设备，广义的纺织机械还包括生产化学纤维的化工机械，纺织机械是纺织工业的生产手段和物质基础，其技术水平、质量和制造成本，直接关系到纺织工业的发展。

但是目前使用的服装纺织设备用线材输料装置存在以下不足：

1、目前使用的服装纺织设备用线材输料装置在更换卷线器的时候十分的麻烦，需要同时进行取出卷线器和放置卷线器的工作，导致更换的时间较长，影响工作效率；

2、目前使用的服装纺织设备用线材输料装置为了保证卷线器的稳定，需要对卷线器进行固定，但是目前固定的方式比较的麻烦。

实用新型内容

本实用新型的目的在于提供一种服装纺织设备用线材输料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种服装纺织设备用线材输料装置，包括底座，所述底座顶端上表面通过转轴活动设置有安装盘，所述安装盘的顶端固定设置有若干固定柱，所述固定柱的外侧活动设置有卷线器，所述固定柱的顶端开设有安装孔，所述固定柱顶端来个两侧均开设有第一卡槽，所述固定柱在第一卡槽的底端一侧开设有第二卡槽，所述固定柱的顶端固定设置有固定块，所述固定块的底端固定设置有限位柱，所述限位柱活动设置在安装孔内部，所述固定块的底端两侧均固定设置有挡板，所述挡板靠近固定柱的一侧固定设置有卡块，所述卡块活动设置在第二卡槽内部，所述底座上表面另一侧固定设置有安装架，所述安装架的底端固定设置有第一固定杆，所述第一固定杆的底端活动设置有第二固定杆，所述第二固定杆活动设置在第一固定杆内部，所述第一固定杆内部顶端固定设置有弹簧，所述弹簧的底端与第二固定杆固定连接，所述第二固定杆底端通过固定架活动设置有滚轮。

优选的，所述底座顶端一侧开设有安装槽，所述安装槽内部活动设置有限位块，所述底座顶端活动设置有丝杆，所述丝杆的底端穿过限位块开设的螺纹孔与安装槽内部底端活动连接，所述安装槽内部底端固定设置有活动杆，所述活动杆的顶端穿过限位块开设的通孔与安装槽的顶端固定连接。

优选的，所述丝杆的上端和底端均通过轴承与底座活动连接，所述丝杆的顶端固定设置有把手。

优选的，所述底座上表面在安装盘靠近安装架的一侧通过固定架活动设置有定滑轮。

优选的，所述安装盘的底端开设有若干凹槽，所述限位块的顶端活动设置在凹槽内部。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型在卷线器上的线用完后，通过转动安装盘可以使安装盘顶端安装的另一个卷线器转动到靠近定滑轮的一侧，能够快速的更换卷线器，且更换后能够在闲余的时候对更换下来的卷线器进行更换，更加的节约时间，且通过转动丝杆，在丝杆转动的时候使限位块向上运动，使限位块的顶端处于安装槽开设的凹槽内部将安装盘固定住，使用起来更加的方便；

2、本实用新型通过在固定柱的外侧套设有卷线器，通过在固定柱的顶端安装固定块，使固定块底端的限位柱插入安装孔内部，且此时挡板一侧的卡块卡在第一卡槽内部底端，通过旋转固定块，使卡块转到第二卡槽内部将固定块进行固定，能够将卷线器稳定的安装在固定柱的外侧，使固定卷线器起来更加的方便快捷。

附图说明

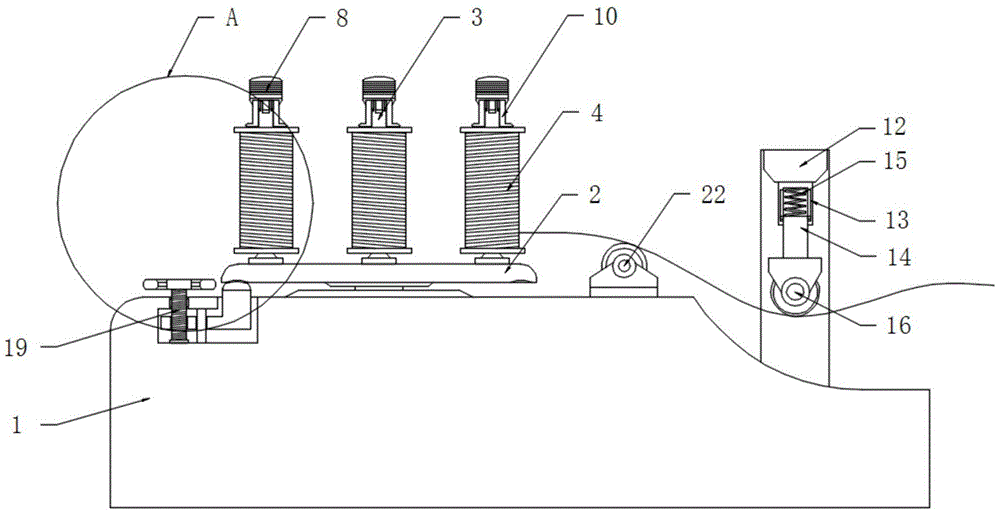

图1为本实用新型一种服装纺织设备用线材输料装置整体结构示意图；

图2为本实用新型一种服装纺织设备用线材输料装置图1中A处的放大示意图；

图3为本实用新型一种服装纺织设备用线材输料装置的第二卡槽开设示意图。

图中：1、底座；2、安装盘；3、固定柱；4、卷线器；5、安装孔；6、第一卡槽；7、第二卡槽；8、固定块；9、限位柱；10、挡板；11、卡块；12、安装架；13、第一固定杆；14、第二固定杆；15、弹簧；16、滚轮；17、安装槽；18、限位块；19、丝杆；20、活动杆；21、把手；22、定滑轮；23、凹槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种服装纺织设备用线材输料装置，包括底座1，底座1顶端上表面通过转轴活动设置有安装盘2，安装盘2的顶端固定设置有若干固定柱3，固定柱3的外侧活动设置有卷线器4，固定柱3的顶端开设有安装孔5，固定柱3顶端来个两侧均开设有第一卡槽6，固定柱3在第一卡槽6的底端一侧开设有第二卡槽7，固定柱3的顶端固定设置有固定块8，固定块8的底端固定设置有限位柱9，限位柱9活动设置在安装孔5内部，固定块8的底端两侧均固定设置有挡板10，挡板10靠近固定柱3的一侧固定设置有卡块11，卡块11活动设置在第二卡槽7内部，底座1上表面另一侧固定设置有安装架12，安装架12的底端固定设置有第一固定杆13，第一固定杆13的底端活动设置有第二固定杆14，第二固定杆14活动设置在第一固定杆13内部，第一固定杆13内部顶端固定设置有弹簧15，弹簧15的底端与第二固定杆14固定连接，第二固定杆14底端通过固定架活动设置有滚轮16。

底座1顶端一侧开设有安装槽17，安装槽17内部活动设置有限位块18，底座1顶端活动设置有丝杆19，丝杆19的底端穿过限位块18开设的螺纹孔与安装槽17内部底端活动连接，安装槽17内部底端固定设置有活动杆20，活动杆20的顶端穿过限位块18开设的通孔与安装槽17的顶端固定连接；

丝杆19的上端和底端均通过轴承与底座1活动连接，丝杆19的顶端固定设置有把手21；

底座1上表面在安装盘2靠近安装架12的一侧通过固定架活动设置有定滑轮22；

安装盘2的底端开设有若干凹槽23，限位块18的顶端活动设置在凹槽23内部。

工作原理：该实用新型在使用的时候通过在固定柱3的外侧套设有卷线器4，通过在固定柱3的顶端安装固定块8，使固定块8底端的限位柱9插入安装孔5内部，且此时挡板10一侧的卡块11卡在第一卡槽6内部底端，通过旋转固定块8，使卡块11转到第二卡槽7内部将固定块8进行固定，能够将卷线器4稳定的安装在固定柱3的外侧，通过将卷线器4上的线通过定滑轮22的顶端后从滚轮16的底端穿出接入设备，在设备使用的时候通过第二固定杆14活动设置在第一固定杆13内部，通过弹簧15能够使第二固定杆14上升或者下降，使线始终保持绷直的状态，在卷线器4上的线用完后，通过转动安装盘2可以使安装盘2顶端安装的另一个卷线器4转动到靠近定滑轮22的一侧，且通过转动丝杆19，在丝杆19转动的时候使限位块18向上运动，使限位块18的顶端处于安装槽17开设的凹槽23内部将安装盘2固定住，使用起来更加的方便。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
