技术领域

本实用新型涉及生活污水处理技术领域，具体为一种便于拆卸的净化槽。

背景技术

净化槽是一种小型生活污水处理装置，能够处理包括粪便污水在内的厨房、洗浴、洗衣等所有生活污水或类似的污水。净化槽以污水生化技术为基础，基本集中了包括最新污水处理技术在内的精华，用于分散型生活污水或者类似生活污水的处理。污水进入净化槽后，沉淀分离槽进行预处理，去除比重较大的颗粒及悬浮物，提高污水的可生化性；预过滤槽内装有填料，在填料上的厌氧生物膜的作用下，去除可溶性有机物；曝气槽集曝气，高滤速，截留悬浮物和定期反冲洗为一体。沉淀槽溢水堰设置了消毒装置，对出水进行消毒处理。

目前市面上的净化槽很多，安装投资小，费用低，不受地形的影响，时间短，见效快，对维持生活周边水质起到了保护作用。但这类净化槽结构单一，不利于拆卸，维修费用高，不利于净化槽的正常使用，净化槽内的垃圾物不易清理，容易造成堵塞，垃圾的积累，导致病毒的产生，危害人们的身体健康。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于拆卸的净化槽，解决了结构单一，不利于拆卸，维修费用高，不利于净化槽的正常使用，净化槽内的垃圾物不易清理，容易造成堵塞，垃圾的积累，导致病毒的产生，危害人们的身体健康的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于拆卸的净化槽，包括净化槽壳体，净化槽壳体的顶部贯穿有进水管，净化槽壳体右侧的底部贯穿有出水管，净化槽壳体内腔的两侧活动连接有过滤板，过滤板的左侧贯穿净化槽壳体左侧的板体，过滤板的顶部接触有柔性压缩板，柔性压缩板的内腔贯穿有第一螺纹杆，第一螺纹杆的底部固定连接有压块，压块的底部与过滤板的顶部相接触，第一螺纹杆的顶部贯穿净化槽壳体的顶部，且第一螺纹杆的顶部焊接有第一转盘，净化槽壳体左侧板体内壁的两侧通过支撑块相连接，支撑块的顶部连接有压缩管，压缩管的外表面套设有压缩弹簧，压缩管的顶部连接有助滑轮，助滑轮的顶部与过滤板的顶部相连接，净化槽壳体右侧板体内壁的两侧通过拉块相连接，拉块的左侧固定连接有滑块，滑块的左侧滑动连接在净化槽壳体右侧板体内壁的左侧，拉块的右侧贯穿净化槽壳体右侧板体的外壁，且贯穿部分拉块的顶部固定连接有连接块，连接块的顶部连接有拉杆，拉杆的顶部固定连接有拉把，拉杆的底部贯穿空箱，空箱的左侧固定连接在净化槽壳体右侧板体的外壁，净化槽壳体右侧板体内腔拉块的底部固定连接有插杆，过滤板底部的右侧固定连接有活动螺纹块，活动螺纹块的内腔贯穿有第二螺纹杆，第二螺纹杆的左端转动连接有轴承，轴承的左侧与净化槽壳体左侧板体的内壁相连接，第二螺纹杆的右侧贯穿净化槽壳体右侧板体的外壁，且第二螺纹杆的右端固定连接有第二转盘。

优选的，所述净化槽壳体右侧板体的内壁开设有凹槽，凹槽的顶部开设有通孔，通孔的内腔固定连接有套管，套管的内环贯穿有插杆，过滤板插入凹槽的内腔，过滤板右侧的顶部开设有定位孔，定位孔的内腔插入有插杆。

优选的，所述拉杆位于空箱内腔的外表面套设有弹簧，弹簧的顶部与空箱内腔的顶部相连接，弹簧的底部与拉杆的外表面相连接。

优选的，所述第二螺纹杆的右侧与净化槽壳体右侧板体的相交处设置有螺纹套管，螺纹套管的顶部位于凹槽的底部。

优选的，所述净化槽壳体前后两块板体的内壁均开设有滑槽，过滤板的正面和背面分别插入滑槽的内腔。

优选的，所述过滤板的底部开设有助滑槽，助滑槽的内腔滑动连接有助滑轮。

(三)有益效果

本实用新型提供了一种便于拆卸的净化槽。具备以下有益效果：

1、该便于拆卸的净化槽，通过设置第二螺纹杆、轴承、活动螺纹块和第二转盘，转动第二转盘，带动第二螺纹杆转动，在活动螺纹块和轴承的作用下，带动过滤板相左移动，达到了便于拆卸的目的，过滤板向左移动，使得过滤板移出净化槽的内腔，方便人们对过滤板上积累的垃圾进行清理，防止过滤板的堵塞，对过滤板的清洗和消毒，有利于防止病毒的产生，危害人们的身心健康。

2、该便于拆卸的净化槽，通过设置第一螺纹杆、第一转盘、压缩管、压缩弹簧、助滑轮、压块和柔性压缩板，转动第一转盘，从而带动第一螺纹杆转动，第一螺纹杆转动的同时，导致第一螺纹杆向下移动，压块也跟着向下移动，压块对过滤板给了一个压力，使得过滤板稳定性加强，反向转动第一转盘，有利于过滤板的拆卸，在通过设置空箱、拉杆、弹簧、拉把、拉块、插杆和滑块，插杆插入定位孔内，防止过滤板晃动，不利于整个净化系统的进行，拉杆、拉块和滑块的配合使用，有利于过滤板的拆卸，方便人们对过滤板的清洗和消毒，减小病毒产生的几率，防止过滤板的堵塞，影响净化槽的正常工作。

附图说明

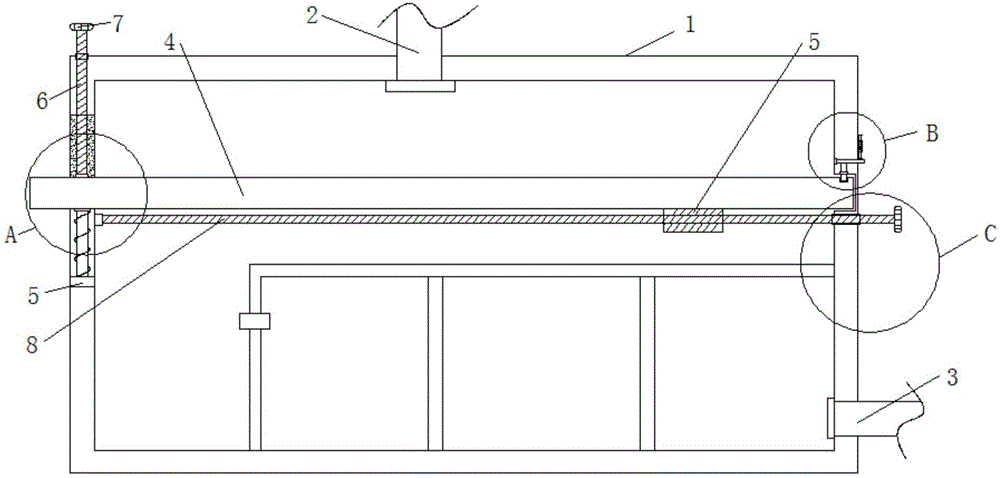

图1为本实用新型结构示意图；

图2为本实用新型结构A局部放大示意图；

图3为本实用新型结构B局部放大示意图；

图4为本实用新型结构C局部放大示意图；

图5为本实用新型结构左视图；

图6为本实用新型结构过滤板俯视图。

其中，1净化槽壳体、2进水管、3出水管、4过滤板、5支撑块、6第一螺纹杆、7第一转盘、8第二螺纹杆、9轴承、10压缩管、11压缩弹簧、12助滑轮、13压块、14柔性压缩板、15插杆、16拉块、17滑块、18连接块、19空箱、20拉杆、21弹簧、22拉把、23第二转盘、51活动螺纹块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种便于拆卸的净化槽，如图1-6所示，包括净化槽壳体1，净化槽壳体1的顶部贯穿有进水管2，净化槽壳体1右侧的底部贯穿有出水管3，净化槽壳体1内腔的两侧活动连接有过滤板4，净化槽壳体1前后两块板体的内壁均开设有滑槽，过滤板4的正面和背面分别插入滑槽的内腔，滑槽的开设，有利于过滤板4的安装和拆卸，过滤板4正面和背面可以在滑槽的内腔活动，过滤板4的左侧贯穿净化槽壳体1左侧的板体，过滤板4的顶部接触有柔性压缩板14，柔性压缩板14的内腔贯穿有第一螺纹杆6，第一螺纹杆6的底部固定连接有压块13，压块13的底部与过滤板4的顶部相接触，第一螺纹杆6的顶部贯穿净化槽壳体1的顶部，且第一螺纹杆6的顶部焊接有第一转盘7，净化槽壳体1左侧板体内壁的两侧通过支撑块5相连接，支撑块5的顶部连接有压缩管10，压缩管10的外表面套设有压缩弹簧11，压缩管10的顶部连接有助滑轮12，助滑轮12的顶部与过滤板4的顶部相连接，过滤板4的底部开设有助滑槽，助滑槽的内腔滑动连接有助滑轮12，助滑轮12和助滑槽的配合使用，减小过滤板4与净化槽壳体1左侧板体的摩擦力，有利于过滤板4的拆卸，净化槽壳体1右侧板体内壁的两侧通过拉块16相连接，拉块16的左侧固定连接有滑块17，滑块17的左侧滑动连接在净化槽壳体1右侧板体内壁的左侧，拉块16的右侧贯穿净化槽壳体1右侧板体的外壁，且贯穿部分拉块16的顶部固定连接有连接块18，连接块18的顶部连接有拉杆20，拉杆20的顶部固定连接有拉把22，拉杆20的底部贯穿空箱19，拉杆20位于空箱19内腔的外表面套设有弹簧21，弹簧21的顶部与空箱19内腔的顶部相连接，弹簧21的底部与拉杆20的外表面相连接，弹簧的设计，在松开拉把22的时候，方便拉杆20自动回到原来的位置，减轻了劳动强度，空箱19的左侧固定连接在净化槽壳体1右侧板体的外壁，净化槽壳体1右侧板体内腔拉块16的底部固定连接有插杆15，净化槽壳体1右侧板体的内壁开设有凹槽，凹槽的顶部开设有通孔，通孔的内腔固定连接有套管，套管的内环贯穿有插杆15，过滤板4插入凹槽的内腔，过滤板4右侧的顶部开设有定位孔，定位孔的内腔插入有插杆15，插杆15和定位孔的配合使用，一方面加强了过滤板4的稳定性，另一方面在拉杆20，滑块17，拉块16和拉把22的作用下，便于过滤板4的拆卸，方便人们对过滤板4的清洗和消毒，过滤板4底部的右侧固定连接有活动螺纹块51，活动螺纹块51的内腔贯穿有第二螺纹杆8，第二螺纹杆8的左端转动连接有轴承9，轴承9的左侧与净化槽壳体1左侧板体的内壁相连接，第二螺纹杆8的右侧贯穿净化槽壳体1右侧板体的外壁，且第二螺纹杆8的右端固定连接有第二转盘23，第二螺纹杆8的右侧与净化槽壳体1右侧板体的相交处设置有螺纹套管，螺纹套管的顶部位于凹槽的底部，螺纹套管的设计，减小了第二螺纹杆8和净化槽壳体1右侧板体的摩擦，有利于过滤板4平稳的移动。

工作原理：定期对过滤板4清洗时，首先转动第一转盘7，由第一转盘7带动第一螺纹杆6转动，第一螺纹杆6转动的同时，带动压块13向上移动，在失去压块13对过滤板4压力的时候，设置在过滤板4底部的压缩管10，在压缩弹簧11的反作用力下，推动过滤板4的底部离开净化槽壳体1左侧的板体，向上收起柔性压缩板14，在拉动拉把22，拉把22带动拉杆20向上移动，拉杆20通过连接块18带动拉块16向上移动，在滑块17的配合使用下，带动插杆15向上移动，直到插杆15的底部离开定位孔时，最后转动第二转盘23，第二转盘23带动第二螺纹杆8转动，在轴承9和活动螺纹块51的配合下，带动过滤板4向左移动，移动到一定程度时，停止转动第二转盘23，此时，方便了人们对过滤板4的清洗和消毒，有利于防止垃圾造成的堵塞和病毒的产生，一定程度上保障了人们的身心健康。

综上所述，该便于拆卸的净化槽，通过设置第二螺纹杆8、轴承9、活动螺纹块51和第二转盘23，转动第二转盘23，带动第二螺纹杆8转动，在活动螺纹块51和轴承9的作用下，带动过滤板4相左移动，达到了便于拆卸的目的，过滤板4向左移动，使得过滤板4移出净化槽壳体1的内腔，方便人们对过滤板4上积累的垃圾进行清理，防止过滤板4的堵塞，对过滤板4的清洗和消毒，有利于防止病毒的产生，危害人们的身心健康，该便于拆卸的净化槽，通过设置第一螺纹杆6、第一转盘7、压缩管10、压缩弹簧11、助滑轮12、压块13和柔性压缩板14，转动第一转盘7，从而带动第一螺纹杆6转动，第一螺纹杆6转动的同时，导致第一螺纹杆6向下移动，压块13也跟着向下移动，压块13对过滤板4给了一个压力，使得过滤板4稳定性加强，反向转动第一转盘7，有利于过滤板4的拆卸，在通过设置空箱19、拉杆20、弹簧21、拉把22、拉块16、插杆15和滑块17，插杆15插入定位孔内，防止过滤板4晃动，不利于整个净化系统的进行，拉杆20、拉块16和滑块17的配合使用，有利于过滤板4的拆卸，方便人们对过滤板4的清洗和消毒，减小病毒产生的几率，防止过滤板4的堵塞，影响整体净化槽的正常工作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
