技术领域

本实用新型涉及一种管件，特别是一种集气总管。

背景技术

集气总管主要用于连接多种管件，以将多个管件内的气体共同汇聚在一起输出。在现有的集气总管中，一般会在尾部设置过滤网来达到过滤效果。但由于集气总管内汇聚的气体较多，导致集气总管内的气压较大，使混在水中的杂质极容易冲破过滤网的阻拦，影响过滤效果。

实用新型内容

本实用新型的目的是针对现有的技术存在上述问题，提出了一种集气总管，解决的技术问题是如何提高净化效果。

本实用新型的目的可通过下列技术方案来实现：一种集气总管，包括呈直管状的气管，气管的两端分别为进气端和出气端，气管的中部侧壁上贯穿开设有入气口，入气口有多个且沿气管的轴向间隔均布，其特征在于，所述的气管内设有直杆，且直杆和气管两者的中心轴线共线，直杆外套有挡环和滤筒，挡环有两个且均与直杆密封固连，滤筒位于两挡环之间，且滤筒的两端分别与两挡环密封固连，挡环和气管相固连，且挡环的外侧壁和气管的内侧壁之间形成密封，两上述的挡环均沿气管的轴向贯穿开设有多个过滤孔一，且过滤孔一和滤筒的内腔相正对，所述的滤筒的外侧壁和气管的内侧壁之间具有环形间隙，每个所述的入气口均与环形间隙相正对，滤筒的侧壁上设有使滤筒内腔与上述的环形间隙连通的过滤孔二，且过滤孔二有多个。

由入气口进入的气体通过环形间隙和过滤孔二进入到滤筒内，由进气端进入到气体通过过滤孔一进入到滤筒内，以分开净化上述的两股气体，从而减少过滤孔一和过滤孔二处的压力，使过滤孔一和过滤孔二更容易拦截杂质，来提高净化效果。

在上述的集气总管中，靠近出气端的这一块挡环上的过滤孔一的孔径小于另一块挡环上的过滤孔一的孔径。采用上述的设计，可进一步提高净化效果。

在上述的集气总管中，上述的挡环的外侧壁上开设有环形凹槽，环形凹槽内设有0形圈，且0形圈的外周面与气管的内侧壁相抵。采用上述的设计，确保挡环和气管之间形成可靠密封，来提高本集气总管的工作稳定性。

在上述的集气总管中，上述的挡环通过焊接的方式与直杆密封固连，上述的滤筒的两端均通过焊接的方式分别与两挡环密封固连。

在上述的集气总管中，上述的直杆的一端延伸至上述的出气端内。

在上述的集气总管中，上述的气管的内侧壁上具有环形凸肩，环形凸肩位于挡环和进气端之间，且环形凸肩和挡环相抵。在环形凸肩作用下，以对挡环、滤筒和直杆形成的整体的安装起定位作用，从而方便本集气总管的组装。

与现有技术相比，本集气总管具有以下优点：

1、由入气口进入的气体通过环形间隙和过滤孔二进入到滤筒内，由进气端进入到气体通过过滤孔一进入到滤筒内，以分开净化上述的两股气体，从而减少过滤孔一和过滤孔二处的压力，使过滤孔一和过滤孔二更容易拦截杂质，来提高净化效果。

2、靠近出气端的这一块挡环上的过滤孔一的孔径小于另一块挡环上的过滤孔一的孔径，以进一步提高过滤效果。

附图说明

图1是本集气总管的立体结构示意图。

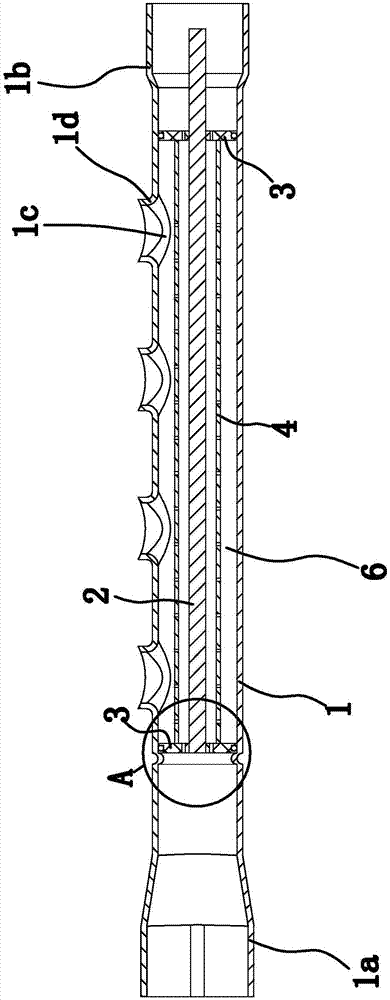

图2是本集气总管的剖视结构示意图。

图3是图2中A处的放大结构示意图。

图中，1、气管；1a、进气端；1b、出气端；1c、入气口；1d、连接部；1e、环形凸肩；2、直杆；3、挡环；3a、过滤孔一；4、滤筒；4a、过滤孔二；5、0形圈；6、环形间隙。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本集气总管包括呈直管状的气管1，气管1的两端分别为进气端1a和出气端1b，气管1的中部侧壁上贯穿开设有入气口1c，入气口1c有多个且沿气管1的轴向间隔均布。在本实施例中，气管1自入气口1c的位置向外延伸形成管状连接部1d，连接部1d和入气口1c数量相同且位置一一对应，以方便气管1与其他管件的组装。

气管1内设有直杆2，直杆2和气管1两者的中心轴线共线，且直杆2的一端延伸至出气端1b内。直杆2外套有挡环3和滤筒4，挡环3有两个且均与直杆2密封固连。滤筒4位于两挡环3之间，且滤筒4的两端分别与两挡环3密封固连。在本实施例中，优选挡环3通过焊接的方式与直杆2密封固连；滤筒4的两端均通过焊接的方式分别与两挡环3密封固连。

如图2和图3所示，挡环3和气管1相固连，且挡环3的外侧壁和气管1的内侧壁之间形成密封。在本实施例中，优选挡环3和气管1通过焊接的方式相固连；挡环3的外侧壁上开设有环形凹槽，环形凹槽内设有0形圈5，且0形圈5的外周面与气管1的内侧壁相抵。

如图3所示，两挡环3均沿气管1的轴向贯穿开设有多个过滤孔一3a，且过滤孔一3a和滤筒4的内腔相正对。滤筒4的外侧壁和气管1的内侧壁之间具有环形间隙6，每个入气口1c均与环形间隙6相正对，滤筒4的侧壁上设有使滤筒4内腔与环形间隙6连通的过滤孔二4a，且过滤孔二4a有多个。进一步说明，靠近出气端1b的这一块挡环3上的过滤孔一3a的孔径小于另一块挡环3上的过滤孔一3a的孔径。

如图2和图3所示，气管1的内侧壁上具有环形凸肩1e，且环形凸肩1e和气管1为一体式结构。环形凸肩1e位于挡环3和进气端1a之间，且环形凸肩1e和挡环3相抵，以方便本集气总管的组装。

由入气口1c进入的气体通过环形间隙6和过滤孔二4a进入到滤筒4内，由进气端1a进入到气体通过过滤孔一3a进入到滤筒4内，以分开净化两股气体，从而减少过滤孔一3a和过滤孔二4a处的压力，使过滤孔一3a和过滤孔二4a更容易拦截杂质，来提高净化效果。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
