技术领域

本实用新型涉及生物技术领域，具体涉及一种带有伸缩毛刷的生物课用试管清洗装置。

背景技术

试管，生物实验室常用的仪器，用作于少量试剂的反应容器，在常温或加热时使用，在加热之前应该预热，不然试管容易爆裂。试管分普通试管、具支试管、离心试管等多种。普通试管的规格以外径(mm)×长度(mm)表示，如15×150、18×180、20×200等。

现有的试管清洗装置虽然可以对试管进行清洗，但也存在着无法同时对多个试管进行清洗，无法快速的对需要清洗的试管进行安装和替换，降低了清洗的效率，无法有效的对试管进行彻底的清洗。

实用新型内容

针对现有技术的不足，本实用新型公开了一种带有伸缩毛刷的生物课用试管清洗装置，用于解决无法同时对多个试管进行清洗，无法快速的对需要清洗的试管进行安装和替换，无法有效的对试管进行彻底的清洗的问题。

具体技术方案如下：

一种带有伸缩毛刷的生物课用试管清洗装置，包括框架、传动箱、齿轮一、轮齿条、试管夹、电机箱、横向电机、齿轮二、齿轮三、丝杆一、丝杆二、伸缩杆、滑块、清洁桶、毛刷、横杆、L型水管、水泵、软管和喷水器，所述框架右侧设置有所述传动箱，所述传动箱内部前后间隔设置有所述齿轮一，其中一个齿轮一通过连杆与所述传动箱相连接，另一个所述齿轮一与电机相连接，两个所述齿轮一之间套设有所述轮齿条，所述轮齿条分别与两个所述齿轮一相啮合，所述轮齿条没有轮齿的一面间隔设置有所述试管夹，所述试管夹包含底座、凹槽、弹簧和固定块，所述底座与所述轮齿条相连接，所述底座内部前后两侧分别设置有所述凹槽，所述凹槽内间隔设置有所述弹簧，所述弹簧上设置有所述固定块，所述框架左侧设置有所述电机箱，所述电机箱内部前后间隔设置有三个所述横向电机，三个所述横向电机的输出轴上分别设置有所述齿轮二，三个所述横向电机前后两侧分别通过连杆设置有所述齿轮三，所述齿轮二分别与两个所述齿轮三相啮合，位于后方的所述齿轮三上设置有所述丝杆一，位于前方的所述齿轮三上设置有所述丝杆二，所述丝杆一和所述丝杆二贯穿所述电机箱，所述齿轮二上设置有所述伸缩杆，所述伸缩杆包含空管、滑槽、套杆和滑条，所述空管与所述齿轮二相连接，所述空管内部侧壁对称设置有两个所述滑槽，所述空管内部设置有所述套杆，所述套杆外壁对称设置有所述滑条，所述滑条滑动连接于所述滑槽内，所述伸缩杆贯穿所述电机箱，所述丝杆一和所属丝杆二上分别通过螺纹设置有所述滑块，两个所述滑块之间设置有所述清洁桶，所述清洁桶分别与两个所述滑块连接，所述清洁桶右侧设置有开口，所述清洁桶内侧壁上设置有所述毛刷，所述清洁桶内设置有所述横杆，所述横杆贯穿所述清洁桶与所述伸缩杆相连接，所述横杆位于所述清洁桶内的一端设置有所述毛刷，所述框架内设置有所述L型水管，所述L型水管一端贯穿所述电机箱和所述框架左侧壁，所述L型水管位于所述框架外的一端设置有所述水泵，所述水管另一端上间隔设置有所述软管，所述软管贯穿所述清洁桶，所述软管分别位于所述毛刷左侧，所述软管位于所述清洁桶内的一端设置有所述喷水器，所述喷水器位于所述毛刷内；

优选的，所述丝杆一和所述丝杆二分别通过轴承与所述电机箱相连接；

优选的，所述横杆与所述清洁桶通过轴承相连接；

优选的，每个所述试管夹中心的间隔长度与每个所述清洁桶中心的间隔长度相同；

优选的，所述丝杆一与所述丝杆二上的螺纹方向相反。

有益效果：

本实用新型在使用时将需要清洗的试管安装在试管夹内，通过弹簧和固定块的作用可以夹紧不同大小的试管，通过开动电机转动齿轮一，带动轮齿条将试管移动到清洗装置对面，这样的设置可以在对试管进行清洁的同时将已经清洗过的试管替换出来并安装上未清洗的试管，有效的提高了试管清洗的效率，开动横向电机带动齿轮二转动，齿轮二的转动会带动与它连接的伸缩杆转动，伸缩杆的转动会带动横杆转动，横杆转动会带动与它连接的毛刷进行转动，齿轮二的转动也会带动与之啮合的两个齿轮三转动，两个齿轮三分别带动丝杆一和丝杆二转动，由于丝杆一和丝杆二上的螺纹相反，丝杆一和丝杆二上设置的滑块会沿同一个方向移动，与滑块连接的清洁桶也会做往复移动，由于横杆设置于清洁桶内，清洁桶移动时会带动伸缩杆进行伸长和缩短，水泵可以将水通过水管送入喷水器，喷水器会对试管内壁和试管外壁进行喷水，这样的设置可以有效的对试管进行彻底的清洗，防止实验残留，由于清洁桶设置有多个，可以同时对多个试管进行清洗，加快了效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

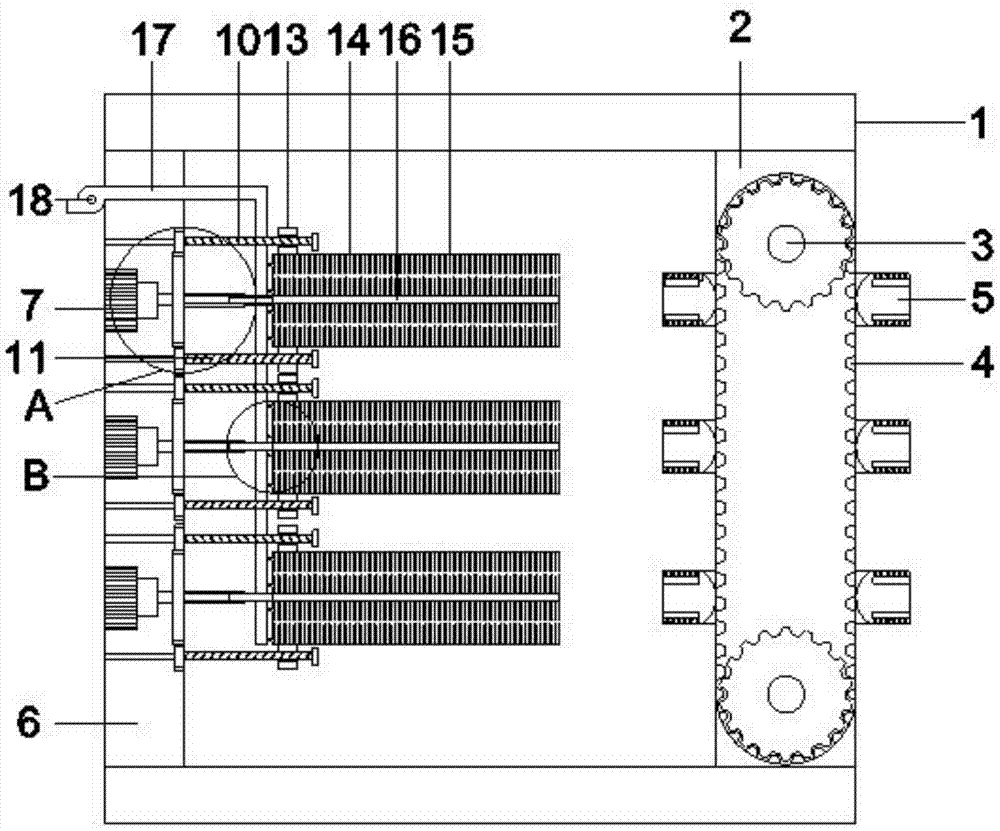

图1：一种带有伸缩毛刷的生物课用试管清洗装置俯视剖视图；

图2：一种带有伸缩毛刷的生物课用试管清洗装置后视图；

图3：一种带有伸缩毛刷的生物课用试管清洗装置A部放大图；

图4：一种带有伸缩毛刷的生物课用试管清洗装置B部放大图；

图5：一种带有伸缩毛刷的生物课用试管清洗装置试管夹结构示意图；

图6：一种带有伸缩毛刷的生物课用试管清洗装置伸缩杆结构示意图；

图7：一种带有伸缩毛刷的生物课用试管清洗装置清洁桶右视图。

附图标记如下：1、框架，2、传动箱，3、齿轮一，4、轮齿条，5、试管夹，501、底座，502、凹槽，503、弹簧，504、固定块，6、电机箱，7、横向电机，8、齿轮二，9、齿轮三，10、丝杆一，11、丝杆二，12、伸缩杆，1201、空管，1202、滑槽，1230、套杆，1204、滑条，13、滑块，14、清洁桶，15、毛刷，16、横杆，17、L型水管，18、水泵，19、软管，20、喷水器。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合图2、3、4、5、6、7，参看图1：一种带有伸缩毛刷的生物课用试管清洗装置，包括框架1，框架1右侧设置有传动箱2，传动箱2内部前后间隔设置有齿轮一3，其中一个齿轮一3通过连杆与传动箱2相连接，另一个齿轮一3与电机相连接，两个齿轮一3之间套设有轮齿条4，轮齿条4分别与两个齿轮一3相啮合，轮齿条4没有轮齿的一面间隔设置有试管夹5，试管夹5包含底座501、凹槽502、弹簧503和固定块504，底座501与轮齿条4相连接，底座501内部前后两侧分别设置有凹槽502，凹槽502内间隔设置有弹簧503，弹簧503上设置有固定块504，框架1左侧设置有电机箱6，电机箱6内部前后间隔设置有三个横向电机7，三个横向电机7的输出轴上分别设置有齿轮二8，三个横向电机7前后两侧分别通过连杆设置有齿轮三9，齿轮二8分别与两个齿轮三9相啮合，位于后方的齿轮三9上设置有丝杆一10，位于前方的齿轮三9上设置有丝杆二11，丝杆一10和丝杆二11贯穿电机箱6，齿轮二8上设置有伸缩杆12，伸缩杆12包含空管1201、滑槽1202、套杆1203和滑条1204，空管1201与齿轮二8相连接，空管1201内部侧壁对称设置有两个滑槽1202，空管1201内部设置有套杆1203，套杆1203外壁对称设置有滑条1204，滑条1204滑动连接于滑槽1202内，伸缩杆12贯穿电机箱6，丝杆一10和所属丝杆二11上分别通过螺纹设置有滑块13，两个滑块13之间设置有清洁桶14，清洁桶14分别与两个滑块13连接，清洁桶14右侧设置有开口，清洁桶14内侧壁上设置有毛刷15，清洁桶14内设置有横杆16，横杆16贯穿清洁桶14与伸缩杆12相连接，横杆16位于清洁桶14内的一端设置有毛刷15，框架1内设置有L型水管17，L型水管17一端贯穿电机箱6和框架1左侧壁，L型水管17位于框架1外的一端设置有水泵18，水管17另一端上间隔设置有软管19，软管19贯穿清洁桶14，软管19分别位于毛刷15左侧，软管19位于清洁桶14内的一端设置有喷水器20，喷水器20位于毛刷15内；

具体的，丝杆一10和丝杆二11分别通过轴承与电机箱6相连接，横杆16与清洁桶14通过轴承相连接，每个试管夹5中心的间隔长度与每个清洁桶14中心的间隔长度相同，丝杆一10与丝杆二11上的螺纹方向相反。

本实用新型在使用时将需要清洗的试管安装在试管夹5内，通过弹簧503和固定块504的作用可以夹紧不同大小的试管，通过开动电机转动齿轮一3，带动轮齿条4将试管移动到清洗装置对面，这样的设置可以在对试管进行清洁的同时将已经清洗过的试管替换出来并安装上未清洗的试管，有效的提高了试管清洗的效率，开动横向电机7带动齿轮二8转动，齿轮二8的转动会带动与它连接的伸缩杆12转动，伸缩杆12的转动会带动横杆16转动，横杆16转动会带动与它连接的毛刷15进行转动，齿轮二8的转动也会带动与之啮合的两个齿轮三9转动，两个齿轮三9分别带动丝杆一10和丝杆二11转动，由于丝杆一10和丝杆二11上的螺纹相反，丝杆一10和丝杆二11上设置的滑块13会沿同一个方向移动，与滑块13连接的清洁桶14也会做往复移动，由于横杆16设置于清洁桶14内，清洁桶14移动时会带动伸缩杆12进行伸长和缩短，水泵18可以将水通过水管18送入喷水器20，喷水器20会对试管内壁和试管外壁进行喷水，这样的设置可以有效的对试管进行彻底的清洗，防止实验残留，由于清洁桶14设置有多个，可以同时对多个试管进行清洗，加快了效率。

本实用新型易于安装和拆卸，其带有的清洁桶可以有效的同时对多个试管的内外壁进行彻底的清洁，带有的传动箱可以在清洗试管的同时对清洗完的试管进行替换和准备其他需要清洗的试管，提高了工作效率，同时成本低廉，具有很强的实用性。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
