技术领域

本实用新型涉及生物技术领域，具体涉及一种带有伸缩挡雨板的狗笼。

背景技术

在日常生活中，一些人会养宠物，有些人会养宠物狗，宠物狗不仅可以观赏，还可以守门，比较实用，有些人家里有院子，就在院子里面做一个户外狗笼，用于养狗。

然而，这些传统的狗笼虽然可以在一定程度上保护小狗，但也存在着在需要调整位置时不能方便的移动和固定，在下雨天时不能有效的为小狗遮挡雨水，在艳阳天时也不能让小狗充分的享受阳光，狗笼的门锁容易损坏，导致小狗轻易的跑出狗笼。

实用新型内容

针对现有技术的不足，本实用新型公开了一种带有伸缩挡雨板的狗笼，用于解决狗笼不方便进行移动和固定，不能有效的遮挡雨水，狗笼的门锁容易损坏的问题。

具体技术方案如下：

一种带有伸缩挡雨板的狗笼，包括底板、固定滚轮、笼体、顶板、空腔一、丝杆电机一、升降门板、丝杆电机二、升降块、挡雨板、雨水感应器、控制器和开关面板，所述底板底部设置有所述固定滚轮，所述固定滚轮顶端设置有固定块一，所述固定块一内设置有空腔二，所述空腔二内部顶端设置有伸缩杆，所述伸缩杆底部设置有升降板，所述固定块一底部设置有固定块二，所述固定块二内设置有空腔三，所述固定块二底部左右两侧分别设置有开口，所述空腔二和所述空腔三相连通，所述升降板底端位于所述空腔三内部，所述升降板左右两侧壁分别设置有锯齿条，所述空腔三内部于所述升降板左右两侧分别通过连杆设置有齿轮，两个所述齿轮分别与所述锯齿条相啮合，两个所述齿轮下方分别通过连杆设置有扇形齿轮，所述扇形齿轮与所述齿轮相啮合，两个所述扇形齿轮没有轮齿的一端分别设置有连接杆，所述连接杆底端穿过所述固定块二底端的开口，所述连接杆上于所述固定块二外上下间隔设置有两个固定杆，所述固定块二底端设置有滚轮架，所述滚轮架上设置有滚轮一，所述底板顶端设置有所述笼体，所述笼体顶端设置有所述顶板，所述顶板内设置有所述空腔一，所述顶板上设置有升降孔，所述丝杆电机一设置于所述空腔一内，所述丝杆电机一的底端贯穿所述顶板与所述底板通过轴承转动连接，所述升降门板顶端设置于所述顶板上的升降孔内，所述升降门板底端通过螺纹与所述丝杆电机一连接，所述空腔一内左右两侧分别设置有所述丝杆电机二，所述丝杆电机二顶端贯穿所述顶板，所述丝杆电机二顶端设置有限位板，所述丝杆电机二上于所述顶板上方设置有所述升降块，所述升降块通过螺纹与所述丝杆电机二相连接，所述升降块上于所述丝杆电机二之间设置有所述挡雨板，所述挡雨板包含旋转板、滚轮杆和滚轮二，所述旋转板与所述升降块转动连接，所述旋转板上设置有所述滚轮杆，所述滚轮杆上设置有滚轮二，所述滚轮二滑动设置于所述顶板上表面，所述雨水感应器设置于所述笼体外壁，所述控制器设置于所述笼体内部，所述开关面板设置于所述顶板顶部，所述控制器分别与所述雨水感应器、所述丝杆电机一、所述丝杆电机二和所述开关面板电性连接；

优选的，所述固定杆与所述滚轮一的位置相对应；

优选的，所述丝杆电机一与所述顶板通过轴承转动连接；

优选的，所述丝杆电机二与所述顶板通过轴承转动连接；

优选的，所述旋转板通过转轴与所述滚轮架转动连接。

有益效果：

本实用新型在使用时，如果需要移动狗笼，可以控制开关面板控制伸缩杆缩短，带动与伸缩杆连接的升降板向上移动，升降板上设置的锯齿条会带动与之啮合的齿轮进行转动，齿轮的转动会带动与之啮合的扇形齿轮转动，扇形齿轮的转动会带动连接杆向两边张开，此时滚轮一可以自由转动，当移动到合适的位置时，通过开关面板控制伸缩杆伸长，此时连接杆上设置的固定杆会夹紧滚轮一，此时狗笼就可以稳定的固定在合适的位置，这样的设置可以很方便的对狗笼进行移动和固定，降低了人力操作，当需要对狗笼进行开关门的操作时，可以通过控制开关面板启动丝杆电机一，丝杆电机一的转动会让升降门板上升下降，这样的设计有效的解决了狗笼门锁容易被小狗破坏的问题，狗笼上设置的雨水感应器可以在下雨的时候通过控制器控制丝杆电机二，此时升降块向下移动，关上挡雨板，防止小狗在下雨时被淋湿造成小狗生病等问题，当没有下雨时，控制器也会通过控制丝杆电机二让挡雨板打开，可以让小狗充分的享受阳关的照射，当阳光太强烈时还可以通过开关面板手动控制丝杆电机二关上挡雨板，起到遮阳的效果，防止小狗因为强烈的阳光照射而脱水。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

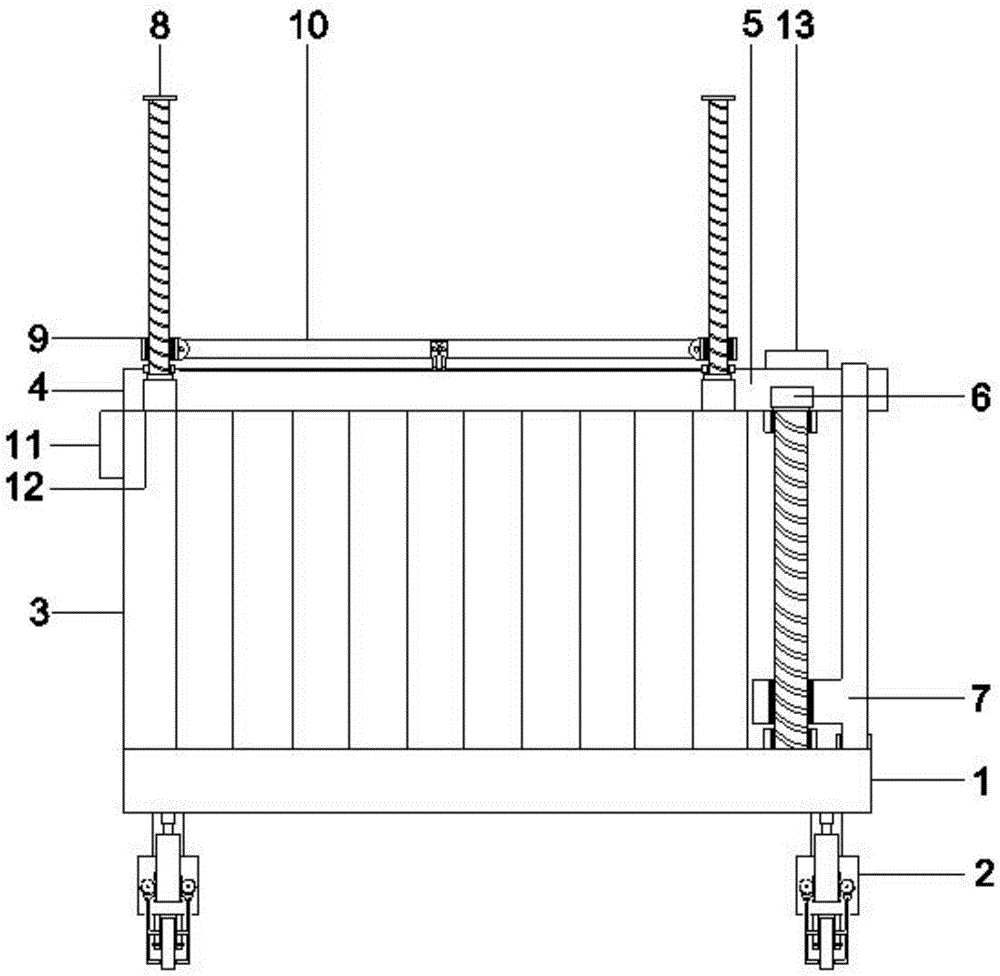

图1：一种带有伸缩挡雨板的狗笼正视剖视图；

图2：一种带有伸缩挡雨板的狗笼固定滚轮结构示意图；

图3：一种带有伸缩挡雨板的狗笼挡雨板结构示意图；

图4：一种带有伸缩挡雨板的电路原理图。

附图标记如下：1、底板,2、固定滚轮，201、固定块一，202、空腔二，203、伸缩杆，204、升降板，205、固定块二，206、空腔三，207、锯齿条，208、齿轮，209、扇形齿轮，210、连接杆，211、固定杆，212、滚轮架，213、滚轮一，3、笼体，4、顶板，5、空腔一，6、丝杆电机一，7、升降门板，8、丝杆电机二，9、升降块，10、挡雨板，1001、旋转板，1002、滚轮杆,1003、滚轮二，11、雨水感应器，12、控制器，13、开关面板。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合图2、3，参看图1：一种带有伸缩挡雨板的狗笼，包括底板1，底板1底部设置有固定滚轮2，固定滚轮2顶端设置有固定块一201，固定块一201内设置有空腔二202，空腔二202内部顶端设置有伸缩杆203，伸缩杆203底部设置有升降板204，固定块一201底部设置有固定块二205，固定块二205内设置有空腔三206，固定块二205底部左右两侧分别设置有开口，空腔二202和空腔三206相连通，升降板204底端位于空腔三206内部，升降板204左右两侧壁分别设置有锯齿条207，空腔三206内部于升降板204左右两侧分别通过连杆设置有齿轮208，两个齿轮208分别与锯齿条207相啮合，两个齿轮208下方分别通过连杆设置有扇形齿轮209，扇形齿轮209与齿轮208相啮合，两个扇形齿轮209没有轮齿的一端分别设置有连接杆210，连接杆210底端穿过固定块二205底端的开口，连接杆210上于固定块二205外上下间隔设置有两个固定杆211，固定块二205底端设置有滚轮架212，滚轮架212上设置有滚轮一213，底板1顶端设置有笼体3，笼体3顶端设置有顶板4，顶板4内设置有空腔一5，顶板4上设置有升降孔，丝杆电机一6设置于空腔一5内，丝杆电机一6的底端贯穿顶板4与底板1通过轴承转动连接，升降门板7顶端设置于顶板4上的升降孔内，升降门板7底端通过螺纹与丝杆电机一6连接，空腔一5内左右两侧分别设置有丝杆电机二8，丝杆电机二8顶端贯穿顶板4，丝杆电机二8顶端设置有限位板，丝杆电机二8上于顶板4上方设置有升降块9，升降块9通过螺纹与丝杆电机二8相连接，升降块9上于丝杆电机二8之间设置有挡雨板10，挡雨板10包含旋转板1001、滚轮杆1002和滚轮二1003，旋转板1001与升降块9转动连接，旋转板1001上设置有滚轮杆1002，滚轮杆1002上设置有滚轮二1003，滚轮二1003滑动设置于顶板4上表面，雨水感应器11设置于笼体3外壁，控制器12设置于笼体3内部，开关面板13设置于顶板4顶部，参看图4，控制器12分别与雨水感应器11、丝杆电机一6、丝杆电机二8和开关面板13电性连接。

具体的，固定杆211与滚轮一213的位置相对应，丝杆电机一6与顶板4通过轴承转动连接，丝杆电机二8与顶板4通过轴承转动连接，旋转板1001通过转轴与滚轮架212转动连接。

本实用新型在使用时，如果需要移动狗笼，可以控制开关面板13控制伸缩杆203缩短，带动与伸缩杆203连接的升降板204向上移动，升降板204上设置的锯齿条207会带动与之啮合的齿轮208进行转动，齿轮208的转动会带动与之啮合的扇形齿轮209转动，扇形齿轮209的转动会带动连接杆210向两边张开，此时滚轮一213可以自由转动，当移动到合适的位置时，通过开关面板13控制伸缩杆203伸长，此时连接杆210上设置的固定杆211会夹紧滚轮一213，此时狗笼就可以稳定的固定在合适的位置，这样的设置可以很方便的对狗笼进行移动和固定，降低了人力操作，当需要对狗笼进行开关门的操作时，可以通过控制开关面板13启动丝杆电机一6，丝杆电机一6的转动会让升降门板7上升下降，这样的设计有效的解决了狗笼门锁容易被小狗破坏的问题，狗笼上设置的雨水感应器11可以在下雨的时候通过控制器12控制丝杆电机二8，此时升降块9向下移动，关上挡雨板10，防止小狗在下雨时被淋湿造成小狗生病等问题，当没有下雨时，控制器也会通过控制丝杆电机二8让挡雨板10打开，可以让小狗充分的享受阳关的照射，当阳光太强烈时还可以通过开关面板13手动控制丝杆电机二8关上挡雨板10，起到遮阳的效果，防止小狗因为强烈的阳光照射而脱水。

本实用新型易于安装和拆卸，带有的固定滚轮结构可以有效的对狗笼进行移动和固定，带有的可升降笼门可以有效的防止门锁被小狗损坏，带有的可升降挡雨板可以有效的对雨水进行遮挡，防止小狗因为淋雨二感冒，同时成本低廉，具有很强的实用性。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
