技术领域

本实用新型涉及一种携带装置，特别涉及一种移动执法仪携带装置。

背景技术

执法记录仪是根据执法部门的实际需要，设计研发的一款高科技产品，集数码摄像、数码照相、对讲送话器功能于一身，能够对执法过程进行动态、静态的现场情况数字化记录，它适用于药监、交通、城管、食品监管等行业在各种环境中执法使用，是执法人员必不可少的守护精灵。

目前，执法人员在进行户外执法时，都是直接将执法记录仪夹在胸口的口袋上或夹在肩章上使用，并没有一种可以所以调节方向的固定携带结构，且夏季执法时户外温度较高，执法人员容易中暑。因此，我们提出一种移动执法仪携带装置。

实用新型内容

本实用新型的主要目的在于提供一种移动执法仪携带装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种移动执法仪携带装置，包括塑料背心，所述塑料背心后侧面安装有太阳能板，所述塑料背心中部和太阳能板中部竖向均开设有安装孔，两组安装孔内安装有小风扇，所述塑料背心顶部右侧安装有安装台，所述安装台顶端中部垂直安装有支撑杆，所述支撑杆顶部安装有连接球头，所述连接球头顶部嵌入连接母头内，所述连接母头顶端中部垂直安装有连接杆，所述连接杆顶部安装有横杆，所述横杆的右侧安装有夹板，所述夹板前侧面底部开设有夹槽，所述夹板左右两侧均开设有伸缩槽，两组伸缩槽内腔均通过弹簧与夹块连接，两组夹块均插入两组伸缩槽内，所述塑料背心前侧面底部横向安装有蓄电池，所述蓄电池前侧面左右两侧分别安装有开关和USB接口。

进一步的，所述蓄电池的左右两侧均连接有绷带，两组绷带之间通过连接锁扣连接。

进一步的，所述太阳能板的电能输出端与蓄电池的电能输入端连接，所述蓄电池的电能输出端与小风扇和USB接口的电能输入端连接，所述开关的信号输出端与小风扇的信号输入端连接。

进一步的，所述小风扇的型号为AVC-9025。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型的一种移动执法仪携带装置，通过在塑料背心后侧面安装有太阳能板，太阳能板可以将吸收的太阳能转化为电能存储在蓄电池内，通过开关可以控制小风扇开始工作，使小风扇向执法者背部吹风，使执法者在夏季户外执法时可以更加的舒适凉快，可以有效的防止执法者夏季户外执法时中暑。

2.本实用新型的一种移动执法仪携带装置，通过在连接母头底部嵌入有连接球头，先将两组夹块向相互远离的方向撑开，然后将执法记录仪底部插入夹槽内，再将两组夹块松开，两组夹块在弹簧的作用下相互靠近并将执法记录仪夹住，由于连接球头与连接母头之间摩擦力较大，转动夹板，夹板通过横杆带动连接杆转动，连接杆带动连接母头绕连接球头转动，当夹板转动至合适角度时，停止转动夹板就可以使执法记录仪的拍摄角度固定，相对于传统的携带方式而言更加的稳定，不容易掉落，且便于调节执法记录仪的拍摄角度。

附图说明

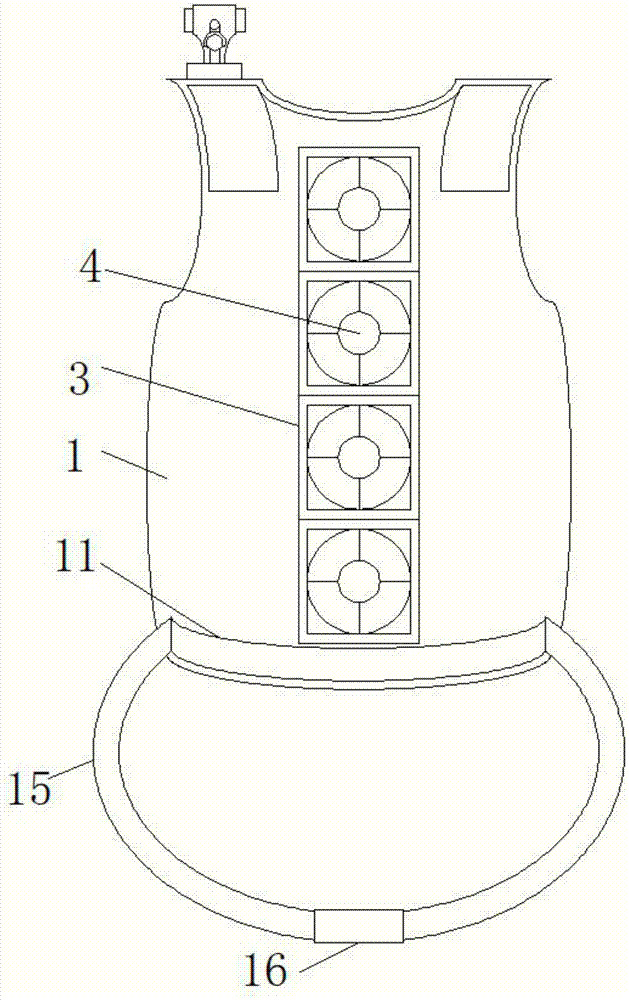

图1为本实用新型移动执法仪携带装置的前视整体结构示意图；

图2为本实用新型移动执法仪携带装置的后视结构示意图；

图3为本实用新型移动执法仪携带装置的左视结构示意图；

图4为本实用新型移动执法仪携带装置的安装台、夹板、连接球头和连接母头的后视连接结构示意图；

图5为本实用新型移动执法仪携带装置的夹板的后视剖面结构示意图；

图6为本实用新型移动执法仪携带装置的夹板俯视结构示意图；

图7为本实用新型移动执法仪携带装置的蓄电池俯视立体结构示意图。

图中：1、塑料背心；2、太阳能板；3、安装孔；4、小风扇；5、夹板；6、夹块；7、横杆；8、连接球头；9、支撑杆；10、安装台；11、蓄电池；12、连接母头；13、连接杆；14、夹槽；15、绷带；16、连接锁扣；17、弹簧；18、伸缩槽；19、USB接口；20、开关。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-7所示，一种移动执法仪携带装置，包括塑料背心1，所述塑料背心1后侧面安装有太阳能板2，所述塑料背心1中部和太阳能板2中部竖向均开设有安装孔3，两组安装孔3内安装有小风扇4，所述塑料背心1顶部右侧安装有安装台10，所述安装台10顶端中部垂直安装有支撑杆9，所述支撑杆9顶部安装有连接球头8，所述连接球头8顶部嵌入连接母头12内，所述连接母头12顶端中部垂直安装有连接杆13，所述连接杆13顶部安装有横杆7，所述横杆7的右侧安装有夹板5，所述夹板5前侧面底部开设有夹槽14，所述夹板5左右两侧均开设有伸缩槽18，两组伸缩槽18内腔均通过弹簧17与夹块6连接，两组夹块6均插入两组伸缩槽18内，所述塑料背心1前侧面底部横向安装有蓄电池11，所述蓄电池11前侧面左右两侧分别安装有开关20和USB接口19。

其中，所述蓄电池11的左右两侧均连接有绷带15，两组绷带15之间通过连接锁扣16连接。

其中，所述太阳能板2的电能输出端与蓄电池11的电能输入端连接，所述蓄电池11的电能输出端与小风扇4和USB接口19的电能输入端连接，所述开关20的信号输出端与小风扇4的信号输入端连接。

其中，所述小风扇4的型号为AVC-9025。

工作原理：使用时，将塑料背心1穿在身上，然后将两组绷带15通过连接锁扣16绑于腰间，使塑料背心1固定在身上，太阳能板2可以将吸收的太阳能转化为电能存储在蓄电池11内，通过开关20可以控制小风扇4开始工作，使小风扇4向执法者背部吹风，使执法者在夏季户外执法时可以更加的舒适凉快，防止执法者夏季户外执法时中暑，先将两组夹块6向相互远离的方向撑开，然后将执法记录仪底部插入夹槽14内，再将两组夹块6松开，两组夹块6在弹簧17的作用下相互靠近并将执法记录仪夹住，由于连接球头8嵌入连接母头12内，且连接球头8与连接母头12之间摩擦力较大，转动夹板5，夹板5通过横杆7带动连接杆13转动，连接杆13带动连接母头12绕连接球头8转动，当夹板5转动至合适角度时，停止转动夹板5就可以使执法记录仪的拍摄角度固定。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
