技术领域

本实用新型涉及一种销售放置装置，尤其涉及一种可移动型平板电脑销售放置装置。

背景技术

电子产品是以电能为工作基础的相关产品，主要包括：电话、电视机、影碟机（录像机、摄录机、收音机、收录机、组合音箱、激光唱机、笔记本电脑、平板电脑、移动通信产品等。因早期产品主要以电子管为基础原件故名电子产品。

平板电脑也叫便携式电脑，是一种小型、方便携带的个人电脑，以触摸屏作为基本的输入设备。它拥有的触摸屏允许用户通过触控笔或数字笔来进行作业而不是传统的键盘或鼠标。用户可以通过内建的手写识别、屏幕上的软键盘、语音识别或者一个真正的键盘实现输入。平板电脑由比尔·盖茨提出，平板电脑分为ARM架构与X86架构，后者X86架构平板电脑一般采用intel处理器及Windows操作系统，具有完整的电脑及平板功能，支持exe程序。平板电脑的发展伴随着通信技术大发展日新月异，作为一项新兴技术，CDMA、CDMA2000正迅速风靡全球并已占据18%的无线市场。截止2012年，全球CDMA2000用户已超过2.56亿，遍布70个国家的156家运营商已经商用3GCDMA业务。

目前我国平板电脑已经在逐渐融入我们的生活当中，而平板电脑在进行销售时，通常是放置在展示架上，不能方便的移动，并且展示效果不好。

因此亟需研发一种能够方便移动并且能够进行转动式展示的可移动型平板电脑销售放置装置，来解决现有技术中平板电脑放置在展示架上不能方便的移动并且不能转动展示的缺点。

实用新型内容

（1）要解决的技术问题

本实用新型为了克服现有技术中平板电脑放置在展示架上不能方便的移动并且不能转动展示的缺点，本实用新型要解决的技术问题是提供一种能够方便移动并且能够进行转动式展示的可移动型平板电脑销售放置装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种可移动型平板电脑销售放置装置，包括有底板、移动机构和展示机构，底板上连接有移动机构和展示机构，移动机构位于展示机构的下方。

优选地，移动机构包括有万向轮、第一轴承座、第一转杆、升降杆和摩擦块，底板的底部前后左右四侧均对称转动式连接有万向轮，底板的顶部右侧安装有第一轴承座，第一轴承座上连接有第一转杆，底板的左侧开有通孔，通孔上设有升降杆，升降杆穿过通孔，升降杆与通孔配合，升降杆的底部连接有摩擦块。

优选地，展示机构包括有支架、第一电机、第二轴承座、第二转杆、锥齿轮和放置板，底板的顶部左侧连接有支架，支架的下部右侧安装有第一电机，支架的顶部右侧安装有第二轴承座，第二轴承座上连接有第二转杆，第二转杆穿过第二轴承座，第二转杆的底端与第一电机的输出轴上均连接有锥齿轮，上下两侧的锥齿轮互相啮合，第二转杆的顶端连接有放置板。

优选地，还包括有第一转板、第二转板、滑轨、滑块、弹簧和橡胶块，放置板的顶部左侧转动式连接有第一转板，第一转板的右侧均匀开有凹槽，放置板的顶部右侧转动式连接有第二转板，第二转板的左侧卡入凹槽，放置板的顶部左侧连接有滑轨，滑轨位于第一转板的左侧，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑块的左侧与滑轨的最左侧之间连接有弹簧，滑块的顶部连接有橡胶块。

优选地，还包括有安装块和螺栓，放置板的底部左侧连接有安装块，安装块与第二转杆顶部左侧均开有螺纹孔，螺纹孔上通过螺纹连接的方式连接有螺栓，螺栓穿过螺纹孔，螺栓与螺纹孔配合。

优选地，第一电机为伺服电机。

工作原理：当需要移动平板电脑进行展示销售时，工作人员先将需要进行展示的平板电脑放置到展示机构上，可以通过移动机构带动底板与展示机构进行移动，移动到展示区后通过移动机构将底板与展示机构停下固定，然后通过展示机构对平板电脑进行转动式展示，能够方便的移动平板电脑，方便进行展示销售。

因为移动机构包括有万向轮、第一轴承座、第一转杆、升降杆和摩擦块，底板的底部前后左右四侧均对称转动式连接有万向轮，底板的顶部右侧安装有第一轴承座，第一轴承座上连接有第一转杆，底板的左侧开有通孔，通孔上设有升降杆，升降杆穿过通孔，升降杆与通孔配合，升降杆的底部连接有摩擦块，当需要移动平板电脑进行展示销售时，工作人员先转动第一转杆，使第一转杆与升降杆不接触，然后向上拉动升降杆，升降杆带动摩擦块向上移动，使摩擦块与地面不接触，然后转动第一转杆，使第一转杆位于升降杆的下方，然后松开升降杆，升降杆由于重力作用向下移动与第一转杆接触，再推动底板通过万向轮使装置进行移动，移动到展示区域后停止推动，然后转动第一转杆，使第一转杆与升降杆不接触，升降杆由于重力作用向下移动，升降杆带动摩擦块向下移动，使摩擦块与地面接触，然后转动第一转杆，使第一转杆转动到升降杆的上方，使第一转杆与升降杆接触，能够方便的移动装置，同时停下装置时可以将装置进行固定。

因为展示机构包括有支架、第一电机、第二轴承座、第二转杆、锥齿轮和放置板，底板的顶部左侧连接有支架，支架的下部右侧安装有第一电机，支架的顶部右侧安装有第二轴承座，第二轴承座上连接有第二转杆，第二转杆穿过第二轴承座，第二转杆的底端与第一电机的输出轴上均连接有锥齿轮，上下两侧的锥齿轮互相啮合，第二转杆的顶端连接有放置板，当需要移动平板电脑进行展示销售时，工作人员通过启动第一电机，第一电机带动下侧的锥齿轮顺时针转动，下侧的锥齿轮带动上侧的锥齿轮逆时针转动，上侧的锥齿轮带动第二转杆逆时针转动，第二转杆带动放置板逆时针转动，放置板带动平板电脑进行转动式展示，能够使平板电脑的展示销售效果更好。

因为还包括有第一转板、第二转板、滑轨、滑块、弹簧和橡胶块，放置板的顶部左侧转动式连接有第一转板，第一转板的右侧均匀开有凹槽，放置板的顶部右侧转动式连接有第二转板，第二转板的左侧卡入凹槽，放置板的顶部左侧连接有滑轨，滑轨位于第一转板的左侧，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑块的左侧与滑轨的最左侧之间连接有弹簧，滑块的顶部连接有橡胶块，当需要移动平板电脑进行展示销售时，工作人员通过向左拉动橡胶块，橡胶块带动滑块向左移动，滑块使弹簧处于压缩状态，然后转动第一转板，调节第一转板的角度，调节好第一转板的角度后将第二转板卡入相应的凹槽中固定即可，然后将平板电脑放置到第一转板上，再松开橡胶块，弹簧带动滑块向右移动，滑块带动橡胶块向右移动，使橡胶块与平板电脑接触，将平板电脑固定住，能够方便的调节展示的角度并将平板电脑固定，使展示效果更好。

因为还包括有安装块和螺栓，放置板的底部左侧连接有安装块，安装块与第二转杆顶部左侧均开有螺纹孔，螺纹孔上通过螺纹连接的方式连接有螺栓，螺栓穿过螺纹孔，螺栓与螺纹孔配合，当需要使用装置时，工作人员将放置板移动到第二转杆的上方，使左右两侧的螺纹孔位于同一水平线上，然后将螺栓旋入螺纹孔中固定，当不使用装置时，可以将螺栓从螺纹孔中旋出，然后就可以将放置板取下放置，能够有效的减少装置的占用空间，使装置更实用。

因为第一电机为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

（3）有益效果

本实用新型首先设置有移动机构，达到了通过移动机构使装置方便移动和停下固定的效果，并且设置有展示机构，能够更好的将平板电脑进行展示销售，并且设置有第一转板、第二转板、滑轨、滑块、弹簧和橡胶块，能够调节平板电脑的展示角度使展示效果更好，并且设置有安装块和螺栓，能够在不使用装置时减少装置的占用空间。

附图说明

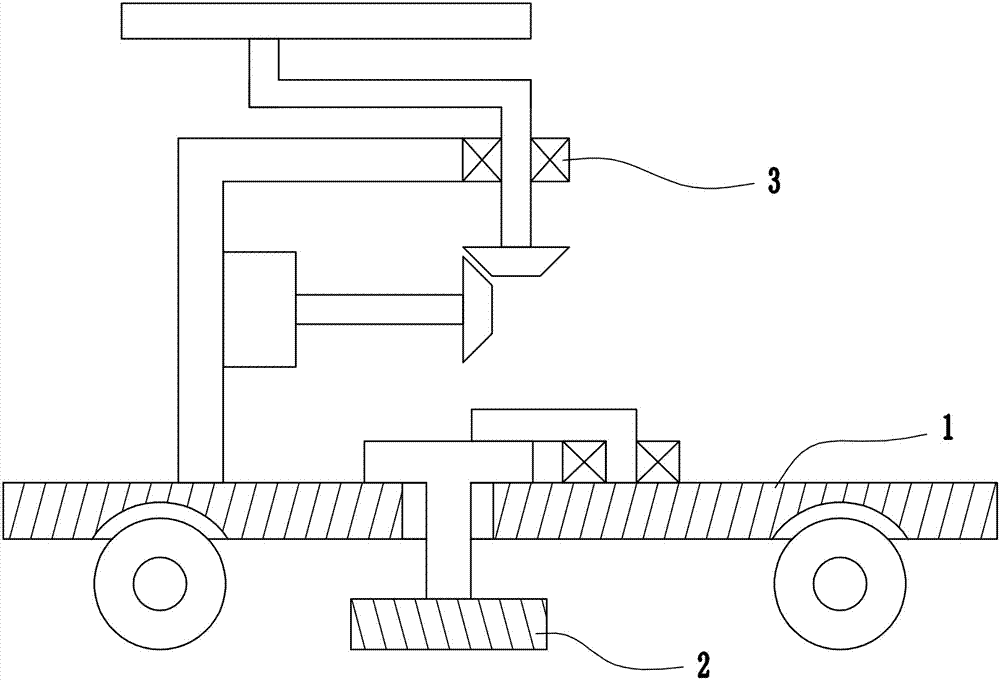

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型移动机构的主视结构示意图。

图3为本实用新型展示机构的主视结构示意图。

图4为本实用新型的第二种主视结构示意图。

图5为本实用新型的第三种主视结构示意图。

附图中的标记为：1-底板，2-移动机构，201-万向轮，202-第一轴承座，203-第一转杆，204-通孔，205-升降杆，206-摩擦块，3-展示机构，301-支架，302-第一电机，303-第二轴承座，304-第二转杆，305-锥齿轮，306-放置板，4-第一转板，5-凹槽，6-第二转板，7-滑轨，8-滑块，9-弹簧，10-橡胶块，11-安装块，12-螺纹孔，13-螺栓。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种可移动型平板电脑销售放置装置，如图1-5所示，包括有底板1、移动机构2和展示机构3，底板1上连接有移动机构2和展示机构3，移动机构2位于展示机构3的下方。

实施例2

一种可移动型平板电脑销售放置装置，如图1-5所示，包括有底板1、移动机构2和展示机构3，底板1上连接有移动机构2和展示机构3，移动机构2位于展示机构3的下方。

移动机构2包括有万向轮201、第一轴承座202、第一转杆203、升降杆205和摩擦块206，底板1的底部前后左右四侧均对称转动式连接有万向轮201，底板1的顶部右侧安装有第一轴承座202，第一轴承座202上连接有第一转杆203，底板1的左侧开有通孔204，通孔204上设有升降杆205，升降杆205穿过通孔204，升降杆205与通孔204配合，升降杆205的底部连接有摩擦块206。

实施例3

一种可移动型平板电脑销售放置装置，如图1-5所示，包括有底板1、移动机构2和展示机构3，底板1上连接有移动机构2和展示机构3，移动机构2位于展示机构3的下方。

移动机构2包括有万向轮201、第一轴承座202、第一转杆203、升降杆205和摩擦块206，底板1的底部前后左右四侧均对称转动式连接有万向轮201，底板1的顶部右侧安装有第一轴承座202，第一轴承座202上连接有第一转杆203，底板1的左侧开有通孔204，通孔204上设有升降杆205，升降杆205穿过通孔204，升降杆205与通孔204配合，升降杆205的底部连接有摩擦块206。

展示机构3包括有支架301、第一电机302、第二轴承座303、第二转杆304、锥齿轮305和放置板306，底板1的顶部左侧连接有支架301，支架301的下部右侧安装有第一电机302，支架301的顶部右侧安装有第二轴承座303，第二轴承座303上连接有第二转杆304，第二转杆304穿过第二轴承座303，第二转杆304的底端与第一电机302的输出轴上均连接有锥齿轮305，上下两侧的锥齿轮305互相啮合，第二转杆304的顶端连接有放置板306。

实施例4

一种可移动型平板电脑销售放置装置，如图1-5所示，包括有底板1、移动机构2和展示机构3，底板1上连接有移动机构2和展示机构3，移动机构2位于展示机构3的下方。

移动机构2包括有万向轮201、第一轴承座202、第一转杆203、升降杆205和摩擦块206，底板1的底部前后左右四侧均对称转动式连接有万向轮201，底板1的顶部右侧安装有第一轴承座202，第一轴承座202上连接有第一转杆203，底板1的左侧开有通孔204，通孔204上设有升降杆205，升降杆205穿过通孔204，升降杆205与通孔204配合，升降杆205的底部连接有摩擦块206。

展示机构3包括有支架301、第一电机302、第二轴承座303、第二转杆304、锥齿轮305和放置板306，底板1的顶部左侧连接有支架301，支架301的下部右侧安装有第一电机302，支架301的顶部右侧安装有第二轴承座303，第二轴承座303上连接有第二转杆304，第二转杆304穿过第二轴承座303，第二转杆304的底端与第一电机302的输出轴上均连接有锥齿轮305，上下两侧的锥齿轮305互相啮合，第二转杆304的顶端连接有放置板306。

还包括有第一转板4、第二转板6、滑轨7、滑块8、弹簧9和橡胶块10，放置板306的顶部左侧转动式连接有第一转板4，第一转板4的右侧均匀开有凹槽5，放置板306的顶部右侧转动式连接有第二转板6，第二转板6的左侧卡入凹槽5，放置板306的顶部左侧连接有滑轨7，滑轨7位于第一转板4的左侧，滑轨7上滑动式连接有滑块8，滑轨7与滑块8配合，滑块8的左侧与滑轨7的最左侧之间连接有弹簧9，滑块8的顶部连接有橡胶块10。

还包括有安装块11和螺栓13，放置板306的底部左侧连接有安装块11，安装块11与第二转杆304顶部左侧均开有螺纹孔12，螺纹孔12上通过螺纹连接的方式连接有螺栓13，螺栓13穿过螺纹孔12，螺栓13与螺纹孔12配合。

第一电机302为伺服电机。

工作原理：当需要移动平板电脑进行展示销售时，工作人员先将需要进行展示的平板电脑放置到展示机构3上，可以通过移动机构2带动底板1与展示机构3进行移动，移动到展示区后通过移动机构2将底板1与展示机构3停下固定，然后通过展示机构3对平板电脑进行转动式展示，能够方便的移动平板电脑，方便进行展示销售。

因为移动机构2包括有万向轮201、第一轴承座202、第一转杆203、升降杆205和摩擦块206，底板1的底部前后左右四侧均对称转动式连接有万向轮201，底板1的顶部右侧安装有第一轴承座202，第一轴承座202上连接有第一转杆203，底板1的左侧开有通孔204，通孔204上设有升降杆205，升降杆205穿过通孔204，升降杆205与通孔204配合，升降杆205的底部连接有摩擦块206，当需要移动平板电脑进行展示销售时，工作人员先转动第一转杆203，使第一转杆203与升降杆205不接触，然后向上拉动升降杆205，升降杆205带动摩擦块206向上移动，使摩擦块206与地面不接触，然后转动第一转杆203，使第一转杆203位于升降杆205的下方，然后松开升降杆205，升降杆205由于重力作用向下移动与第一转杆203接触，再推动底板1通过万向轮201使装置进行移动，移动到展示区域后停止推动，然后转动第一转杆203，使第一转杆203与升降杆205不接触，升降杆205由于重力作用向下移动，升降杆205带动摩擦块206向下移动，使摩擦块206与地面接触，然后转动第一转杆203，使第一转杆203转动到升降杆205的上方，使第一转杆203与升降杆205接触，能够方便的移动装置，同时停下装置时可以将装置进行固定。

因为展示机构3包括有支架301、第一电机302、第二轴承座303、第二转杆304、锥齿轮305和放置板306，底板1的顶部左侧连接有支架301，支架301的下部右侧安装有第一电机302，支架301的顶部右侧安装有第二轴承座303，第二轴承座303上连接有第二转杆304，第二转杆304穿过第二轴承座303，第二转杆304的底端与第一电机302的输出轴上均连接有锥齿轮305，上下两侧的锥齿轮305互相啮合，第二转杆304的顶端连接有放置板306，当需要移动平板电脑进行展示销售时，工作人员通过启动第一电机302，第一电机302带动下侧的锥齿轮305顺时针转动，下侧的锥齿轮305带动上侧的锥齿轮305逆时针转动，上侧的锥齿轮305带动第二转杆304逆时针转动，第二转杆304带动放置板306逆时针转动，放置板306带动平板电脑进行转动式展示，能够使平板电脑的展示销售效果更好。

因为还包括有第一转板4、第二转板6、滑轨7、滑块8、弹簧9和橡胶块10，放置板306的顶部左侧转动式连接有第一转板4，第一转板4的右侧均匀开有凹槽5，放置板306的顶部右侧转动式连接有第二转板6，第二转板6的左侧卡入凹槽5，放置板306的顶部左侧连接有滑轨7，滑轨7位于第一转板4的左侧，滑轨7上滑动式连接有滑块8，滑轨7与滑块8配合，滑块8的左侧与滑轨7的最左侧之间连接有弹簧9，滑块8的顶部连接有橡胶块10，当需要移动平板电脑进行展示销售时，工作人员通过向左拉动橡胶块10，橡胶块10带动滑块8向左移动，滑块8使弹簧9处于压缩状态，然后转动第一转板4，调节第一转板4的角度，调节好第一转板4的角度后将第二转板6卡入相应的凹槽5中固定即可，然后将平板电脑放置到第一转板4上，再松开橡胶块10，弹簧9带动滑块8向右移动，滑块8带动橡胶块10向右移动，使橡胶块10与平板电脑接触，将平板电脑固定住，能够方便的调节展示的角度并将平板电脑固定，使展示效果更好。

因为还包括有安装块11和螺栓13，放置板306的底部左侧连接有安装块11，安装块11与第二转杆304顶部左侧均开有螺纹孔12，螺纹孔12上通过螺纹连接的方式连接有螺栓13，螺栓13穿过螺纹孔12，螺栓13与螺纹孔12配合，当需要使用装置时，工作人员将放置板306移动到第二转杆304的上方，使左右两侧的螺纹孔12位于同一水平线上，然后将螺栓13旋入螺纹孔12中固定，当不使用装置时，可以将螺栓13从螺纹孔12中旋出，然后就可以将放置板306取下放置，能够有效的减少装置的占用空间，使装置更实用。

因为第一电机302为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
