技术领域

本实用新型涉及广告牌技术领域，尤其涉及一种地铁隧道广告牌。

背景技术

目前，随着商业竞争的日益剧烈，广告对于宣传产品或提高企业知名度起到越来越重要的作用。广告是一种目前最为常见的信息传播手段，通过广告将各种信息公开而广泛地向公众传递，广告通常是商品生产者、经营者和消费者之间沟通信息的重要手段，或企业占领市场、推销产品、提供劳务的重要形式，以达到扩大经济效益的目的。广告信息的传播需要借助各类传播媒体，其中广告牌是最常见的户外或室内广告传播媒体之一，对于宣传商品起着非常重要的作用。

目前市场上使用的地铁隧道广告牌大多高度不可调节，不能根据隧道的实际情况进行调整，且不能对广告牌显示屏上的灰尘杂质进行清理，堆积的灰尘严重的影响了广告牌显示屏的画质。

实用新型内容

本实用新型的目的是为了解决现有技术中地铁隧道广告牌大多高度不可调节，且不能对广告牌显示屏上的灰尘杂质进行清理的现象，而提出的一种地铁隧道广告牌，其不仅能对广告牌的高度进行调节，还能对广告牌显示屏上的灰尘杂质进行清理，避免了堆积的灰尘杂质对广告牌显示屏画质的影响。

为了实现上述目的，本实用新型采用了如下技术方案：

一种地铁隧道广告牌，包括底板、广告牌本体和支撑板，所述广告牌本体固定安装于支撑板上端，所述底板和支撑板之间设有两个调节机构，所述支撑板的上端转动连接有往复丝杆，所述广告牌本体的上端固定安装有顶板，所述往复丝杆的上端转动贯穿顶板设置并固定连接有垂直风机，所述支撑板与顶板之间固定连接有同一根滑杆，所述滑杆上套设有清理块，所述往复丝杆螺纹贯穿清理块设置，所述清理块的一端侧壁与广告牌本体的显示屏相抵接触。

优选地，所述调节机构包括设置于底板上端的第一滑槽，所述第一滑槽内设有两块与之相匹配的第一滑块，所述支撑板的下端设有第二滑槽，所述第二滑槽内设有两块与之相匹配的第二滑块，两块所述第一滑块的侧壁上均转动连接有连杆，两根所述连杆交错设置，两根所述连杆的中部转动贯穿有同一根转动柱，位于所述转动柱上方的两根连杆分别与对应的第二滑块的侧壁转动连接，所述转动柱的上端转动连接有螺纹杆，所述螺纹杆的上端螺纹贯穿第二滑槽设置，调节机构的设置，实现了对广告牌本体的高度的调节作用。

优选地，位于所述第二滑槽上端的螺纹杆上固定连接有驱动盘，驱动盘的设置，便于工作人员驱动螺纹杆。

优选地，所述清理块与广告牌本体的显示屏相抵接触的一端设有弹性刷毛，弹性刷毛的设置，提高了清理块对广告牌本体的清理作用。

优选地，所述底板上设有多个上下连通的安装孔，安装孔的设置，便于底板的固定。

优选地，所述广告牌本体的左右两端侧壁上均设有刻度，刻度的设置，便于工作人员更直观的对广告牌本体的高度进行调节。

相比现有技术，本实用新型的有益效果为：

1、本实用新型通过设置底板、广告牌本体、支撑板、调节机构、往复丝杆、顶板、垂直风机、滑杆、清理块、第一滑槽和第一滑块等，实现了对广告牌本体的高度的调节作用，便于工作人员根据实际需要对广告牌本体的高度进行调节，提高了装置的适用范围。

2、本实用新型通过设置底板、广告牌本体、支撑板、调节机构、往复丝杆、顶板、垂直风机、滑杆、清理块、第一滑槽和第一滑块等，实现了对广告牌本体的清理作用，其中利用地铁通过的活塞风对广告牌本体进行清理，提高了对风能的利用率。

附图说明

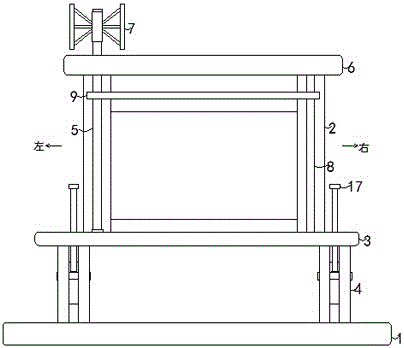

图1为本实用新型提出的一种地铁隧道广告牌的正面外部结构图；

图2为本实用新型提出的一种地铁隧道广告牌的侧面透视图；

图3为图2的A处局部放大图。

图中：1底板、2广告牌本体、3支撑板、4调节机构、5往复丝杆、6顶板、7垂直风机、8滑杆、9清理块、10第一滑槽、11第一滑块、12第二滑槽、13第二滑块、14连杆、15转动柱、16螺纹杆、17驱动盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种地铁隧道广告牌，包括底板1、广告牌本体2和支撑板3，广告牌本体2固定安装于支撑板3上端，底板1和支撑板3之间设有两个调节机构4，支撑板3的上端转动连接有往复丝杆5，广告牌本体2的上端固定安装有顶板6，往复丝杆5的上端转动贯穿顶板6设置并固定连接有垂直风机7，支撑板3与顶板6之间固定连接有同一根滑杆8，滑杆8上套设有清理块9，需要说明的是，清理块9为透明亚克力玻璃材质，透明亚克力玻璃材质透明度高，避免清理块9对广告牌本体2进行清理时，遮挡广告牌本体2显示屏上的广告，往复丝杆5螺纹贯穿清理块9设置，清理块9的一端侧壁与广告牌本体2的显示屏相抵接触。

调节机构4包括设置于底板1上端的第一滑槽10，第一滑槽10内设有两块与之相匹配的第一滑块11，支撑板3的下端设有第二滑槽12，第二滑槽12内设有两块与之相匹配的第二滑块13，两块第一滑块11的侧壁上均转动连接有连杆14，两根连杆14交错设置，两根连杆14的中部转动贯穿有同一根转动柱15，位于转动柱15上方的两根连杆14分别与对应的第二滑块13的侧壁转动连接，转动柱15的上端转动连接有螺纹杆16，螺纹杆16的上端螺纹贯穿第二滑槽12设置，调节机构4的设置，实现了对广告牌本体2的高度的调节作用,位于第二滑槽12上端的螺纹杆16上固定连接有驱动盘17，驱动盘17的设置，便于工作人员驱动螺纹杆16,清理块9与广告牌本体2的显示屏相抵接触的一端设有弹性刷毛，弹性刷毛的设置，提高了清理块9对广告牌本体2的清理作用,底板1上设有多个上下连通的安装孔，安装孔的设置，便于底板1的固定,广告牌本体2的左右两端侧壁上均设有刻度，刻度的设置，便于工作人员更直观的对广告牌本体2的高度进行调节。

本实用新型中，当需要对广告牌本体2的高度进行调节时，同步转动两个驱动盘17，驱动盘17转动带动螺纹杆16转动，螺纹杆16转动可做上下运动，根据广告牌本体2侧壁上的刻度对螺纹杆16的上下位置进行调节，螺纹杆16上下运动带动转动柱15上下运动，转动柱15上下运动使得连杆14转动且上下位置发生变化，连杆14上下位置发生变化带动支撑板3上下位置发生变化，支撑板3上下位置发生变化使得广告牌本体2上下位置发生变化，转动驱动盘17直至将广告牌本体2调节到合适位置即可，当地铁通过隧道时，产生活塞风，活塞风带动垂直风机7转动，垂直风机7转动带动往复丝杆5转动，往复丝杆5转动使得清理块9在往复丝杆5上做上下往复运动，清理块9做上下往复运动对广告牌本体2的显示屏进行了清理作用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
