技术领域

本发明涉及文具技术领域，具体为一种多功能削笔器。

背景技术

削笔器，能帮助学生快速对铅笔进行切削，提供了极大的方便，但体积较大，除了削铅笔并没有其他的作用；橡皮是必不可少的文具，但是有时候会丢失而借助于其他同学，紧急情况下可能需要将橡皮一分为二使用，用手掰很容易将橡皮弄的乱七八糟，不便于使用，用小刀又比较危险，考虑到削笔器是代替刀具对铅笔进行切削，可在削笔器上增加切割橡皮的功能，因此，急需一种多功能削笔器，本装置可对铅笔进行切削，同时也可对橡皮进行切割，不仅保证橡皮的平整，同时避免手动用刀割橡皮的危险。

发明内容

本发明的目的在于提供一种多功能削笔器，用于克服现有技术中的上述缺陷。

根据本发明的一种多功能削笔器，包括主体，所述主体内设有开口向左的空腔，所述空腔内可滑动的设有废屑盒，所述废屑盒内设有开口向上的储屑腔，所述空腔上侧设有削笔装置，所述削笔装置上侧设有切割装置，所述削笔装置左侧设有夹紧装置，所述削笔装置右侧设有手摇装置，通过所述夹紧装置将铅笔夹紧，然后拉动所述夹紧装置，通过所述手摇装置带动所述削笔装置进行削笔，木片和石墨屑落入所述储屑腔内，在不使用所述夹紧装置的情况下，在所述切割装置内放入橡皮，通过所述手摇装置可带动所述切割装置对橡皮进行切割；通过所述夹紧装置进行削笔或切割橡皮功能的切换，通过手摇所述手摇装置带动所述削笔装置或所述切割装置工作。

进一步的技术方案，所述削笔装置包括设于所述空腔上侧的旋转腔，所述旋转腔内可转动的设有削笔筒，所述削笔筒内设有开口向左的延伸腔，所述延伸腔右侧连通设有切削腔，所述切削腔一侧连通设有落屑腔，所述落屑腔内固定设有环割刀，所述旋转腔左壁俩通设有所述延伸腔和外界的通孔，所述旋转腔下壁前后对称且连通设有连通于所述空腔的通道；转动所述削笔筒，通过所述环割刀对铅笔头进行切削，残屑从所述通道落入所述储屑腔内。

进一步的技术方案，所述夹紧装置包括设于所述主体左侧的拉伸板，所述旋转腔下侧设有伸缩腔，所述伸缩腔内可滑动的设有固定连接于所述拉伸板右端面的伸缩杆，所述拉伸板内对应所述通孔左右贯穿设有定位孔，所述定位孔外圆壁连通设有夹紧腔，所述夹紧腔内上下对称且可滑动的设有滑板，所述滑板相对一端固定设有夹紧片，上侧的所述滑板与所述夹紧腔上壁固连有抗压弹簧，所述滑板前后端对称且铰链连接有铰链杆，所述夹紧腔前后侧对称设有连通外界的按压腔，所述按压腔内可滑动的设有按压块，所述按压块相对一端固定设有延伸到所述夹紧腔内的连杆，所述铰链杆远离对称中心一端铰链连接于所述连杆；按压所述按压块带动所述夹紧片相互远离并可将铅笔从定位孔穿过。

进一步的技术方案，所述切割装置包括设于所述旋转腔上侧且开口向上的切割腔，所述切割腔上侧可翻转的设有盖板，所述切割腔左侧设有开口向上的卡腔，所述盖板下端面固定设有可延伸到所述卡腔内的卡勾，所述卡腔右壁固定设有可将所述卡勾卡住的卡块，所述切割腔前后壁对称且连通设有开口腔，所述开口腔上下壁对称且固定设有凸块，所述开口腔远离中心一侧连通设有移动腔，所述移动腔内设有螺杆，所述螺杆上螺纹连接有移动块，所述移动块内设有开口朝向中心的抖动腔，所述抖动腔内可滑动的设有一端延伸到所述开口腔内的刀片，所述刀片上下端面相错设有凹槽，所述移动腔远离对称中心一侧设有锥齿轮腔，所述螺杆一端延伸到所述锥齿轮腔内并固定设有从动锥齿轮，所述从动锥齿轮右端相啮合的设有主动锥齿轮；所述移动块带动所述刀片向中心移动，上下侧的所述凸块通过所述凹槽带动所述刀片上下抖动切割。

进一步的技术方案，所述手摇装置包括设于所述旋转腔右侧且连通于所述伸缩腔上侧的切换腔，所述切换腔内可滑动的设有固定连接于所述伸缩杆上端的切换板，所述切换板左端与所述切换腔左壁固连有复位弹簧，所述切换板内左右贯穿且可转动的设有转柱，所述转柱右端固定设有直齿环，所述切换腔上侧连通设有传动腔，所述传动腔内设有可与所述直齿环啮合的直齿轮，所述直齿轮左端固定设有主动带轮，所述主动带轮前后侧对称设有动力连接于所述主动锥齿轮的从动带轮，所述主动带轮与所述从动带轮之间绕设有传动带，所述转柱内左右贯穿且花键连接有花键轴，所述花键轴左右固定连接于所述削笔筒，所述花键轴右端延伸到外界并固定连接有摇柄，所述摇柄远离轴心一端可转动的设有摇臂。

本发明的有益效果是：本发明结构简单，操作方便，通过本装置可对铅笔进行切削，同时也可对橡皮进行切割，不仅保证橡皮的平整，同时避免手动用刀割橡皮的危险。

附图说明

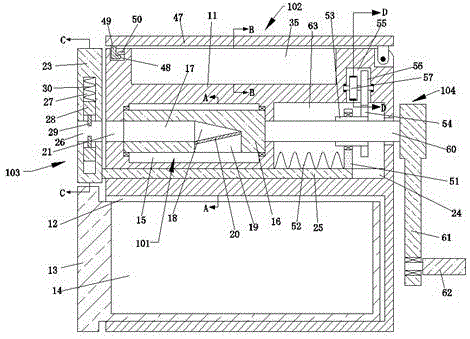

图1是本发明的一种多功能削笔器内部整体结构示意图；

图2是图1中“A-A”方向的结构示意图；

图3是图1中“B-B”方向的结构示意图；

图4是图1中“C-C”方向的结构示意图；

图5是图1中“D-D”方向的结构示意图。

具体实施方式

下面结合图1-5对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

参照图1-5，根据本发明的实施例的一种多功能削笔器，包括主体11，所述主体11内设有开口向左的空腔12，所述空腔12内可滑动的设有废屑盒13，所述废屑盒13内设有开口向上的储屑腔14，所述空腔12上侧设有削笔装置101，所述削笔装置101上侧设有切割装置102，所述削笔装置101左侧设有夹紧装置103，所述削笔装置101右侧设有手摇装置104，通过所述夹紧装置103将铅笔夹紧，然后拉动所述夹紧装置103，通过所述手摇装置104带动所述削笔装置101进行削笔，木片和石墨屑落入所述储屑腔14内，在不使用所述夹紧装置103的情况下，在所述切割装置102内放入橡皮，通过所述手摇装置104可带动所述切割装置102对橡皮进行切割；通过所述夹紧装置103进行削笔或切割橡皮功能的切换，通过手摇所述手摇装置104带动所述削笔装置101或所述切割装置102工作。

有益地，所述削笔装置101包括设于所述空腔12上侧的旋转腔15，所述旋转腔15内可转动的设有削笔筒16，所述削笔筒16内设有开口向左的延伸腔17，所述延伸腔17右侧连通设有切削腔18，所述切削腔18一侧连通设有落屑腔19，所述落屑腔19内固定设有环割刀20，所述旋转腔15左壁俩通设有所述延伸腔17和外界的通孔21，所述旋转腔15下壁前后对称且连通设有连通于所述空腔12的通道22；转动所述削笔筒16，通过所述环割刀20对铅笔头进行切削，残屑从所述通道22落入所述储屑腔14内。

有益地，所述夹紧装置103包括设于所述主体11左侧的拉伸板23，所述旋转腔15下侧设有伸缩腔24，所述伸缩腔24内可滑动的设有固定连接于所述拉伸板23右端面的伸缩杆25，所述拉伸板23内对应所述通孔21左右贯穿设有定位孔26，所述定位孔26外圆壁连通设有夹紧腔27，所述夹紧腔27内上下对称且可滑动的设有滑板28，所述滑板28相对一端固定设有夹紧片29，上侧的所述滑板28与所述夹紧腔27上壁固连有抗压弹簧30，所述滑板28前后端对称且铰链连接有铰链杆31，所述夹紧腔27前后侧对称设有连通外界的按压腔32，所述按压腔32内可滑动的设有按压块33，所述按压块33相对一端固定设有延伸到所述夹紧腔27内的连杆34，所述铰链杆31远离对称中心一端铰链连接于所述连杆34；按压所述按压块33带动所述夹紧片29相互远离并可将铅笔从定位孔26穿过。

有益地，所述切割装置102包括设于所述旋转腔15上侧且开口向上的切割腔35，所述切割腔35上侧可翻转的设有盖板47，所述切割腔35左侧设有开口向上的卡腔48，所述盖板47下端面固定设有可延伸到所述卡腔48内的卡勾49，所述卡腔48右壁固定设有可将所述卡勾49卡住的卡块50，所述切割腔35前后壁对称且连通设有开口腔36，所述开口腔36上下壁对称且固定设有凸块37，所述开口腔36远离中心一侧连通设有移动腔38，所述移动腔38内设有螺杆39，所述螺杆39上螺纹连接有移动块40，所述移动块40内设有开口朝向中心的抖动腔41，所述抖动腔41内可滑动的设有一端延伸到所述开口腔36内的刀片42，所述刀片42上下端面相错设有凹槽43，所述移动腔38远离对称中心一侧设有锥齿轮腔44，所述螺杆39一端延伸到所述锥齿轮腔44内并固定设有从动锥齿轮45，所述从动锥齿轮45右端相啮合的设有主动锥齿轮46；所述移动块40带动所述刀片42向中心移动，上下侧的所述凸块37通过所述凹槽43带动所述刀片42上下抖动切割。

有益地，所述手摇装置104包括设于所述旋转腔15右侧且连通于所述伸缩腔24上侧的切换腔63，所述切换腔63内可滑动的设有固定连接于所述伸缩杆25上端的切换板51，所述切换板51左端与所述切换腔63左壁固连有复位弹簧52，所述切换板51内左右贯穿且可转动的设有转柱53，所述转柱53右端固定设有直齿环54，所述切换腔63上侧连通设有传动腔55，所述传动腔55内设有可与所述直齿环54啮合的直齿轮56，所述直齿轮56左端固定设有主动带轮57，所述主动带轮57前后侧对称设有动力连接于所述主动锥齿轮46的从动带轮58，所述主动带轮57与所述从动带轮58之间绕设有传动带59，所述转柱53内左右贯穿且花键连接有花键轴60，所述花键轴60左右固定连接于所述削笔筒16，所述花键轴60右端延伸到外界并固定连接有摇柄61，所述摇柄61远离轴心一端可转动的设有摇臂62。

初始状态时，拉伸板23紧靠主体11，直齿环54与直齿轮56啮合。

削笔时，左拉拉伸板23并向内按压按压块33，伸缩杆25通过切换板51带动转柱53和直齿环54左移，此时连杆34和铰链杆31带动滑板28和夹紧片29相互远离，将铅笔从定位孔26和通孔21伸入延伸腔17内，放开按压块33，通过夹紧片29将铅笔卡紧，通过摇臂62摇动摇柄61，通过花键轴60带动削笔筒16转动，通过环割刀20对笔头进行切削；切割橡皮时，打开盖板47，将橡皮放入切割腔35内盖上盖板47将橡皮压紧，摇动摇臂62，此时花键轴60通过转柱53带动直齿环54转动，通过齿轮啮合带动直齿轮56转动，通过主动带轮57和传动带59带动从动带轮58转动，此时主动锥齿轮46转动，通过齿轮啮合带动从动锥齿轮45转动，通过螺杆39带动移动块40和刀片42向内移动，对橡皮进行切割，切割完毕后，反转摇臂62至初始状态。

本发明的有益效果是：本发明结构简单，操作方便，通过本装置可对铅笔进行切削，同时也可对橡皮进行切割，不仅保证橡皮的平整，同时避免手动用刀割橡皮的危险。

本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
