技术领域

本发明涉及运动用品领域,具体为一种降温运动臂包。

背景技术

运动臂包是一种在较为剧烈运动时用于携带水等随身物品的运动用品，而现有的运动臂包佩戴时，佩带处会由于闷热而导致使用者使用体验较差，戴久了甚至会生出痱子。

发明内容

本发明的目的在于提供一种降温运动臂包，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种降温运动臂包，包括臂包座与臂网，所述臂包座内设有密闭槽，所述密闭槽内滑动设有降温机构，所述降温机构包括长杆，所述密闭槽后端壁通过收纳槽与外界相连通，所述密闭槽内滑动设有密闭块，所述密闭块后端面固定有后端位于所述收纳槽内的长杆，所述长杆内设有L型槽，所述长杆后端面左侧铰接连接有后端位于外界的转动板，所述长杆后端面右侧铰接连接有后端位于外界的导向板，所述转动板右端面固定有挡气板，所述导向板左端面固定有限制板，所述转动板与所述导向板间通过两个折叠布固定连接，两个所述折叠布间设有固定所述转动板与所述导向板的压力弹簧，所述长杆上端面中心固定有连通所述L型槽的通气管，所述降温机构左侧设有空气机构，所述空气机构包括与所述臂包座固定连接的弧形块，所述弧形块内设有后端壁连通外界的方形槽，所述弧形块左端面固定有臂网，所述臂网内设有贯穿所述臂网上下端面的圆柱槽，所述臂网内设有连通所述圆柱槽的环槽，所述环槽内嵌设有环形管，所述环形管内设有气腔，所述气腔端壁上均匀分布有二十五个出气口，所述环槽与所述方形槽通过横槽相连通，所述气腔右端壁固定有连通所述气腔与所述L型槽的软管，所述软管内设有输气槽，所述臂网内嵌设有右端位于所述密闭槽内的导热杆，其中，所述导热杆可将所述臂网内热量导入所述密闭槽中，使得所述密闭块向后运动。

优选地，所述臂包座右端面固定有臂包，所述臂包内设有储物槽，所述臂包上端面固定有弧形布，所述弧形布前端面左侧固定有半圆片，所述弧形布前端面右侧固定有半圆块，所述弧形布内嵌设有短拉链与锁紧拉链，所述短拉链内设有短拉环，所述锁紧拉链内设有锁紧拉环，其中，拉动所述锁紧拉环与所述短拉环可使所述半圆片与所述半圆块靠近或远离。

综上所述，本发明有益效果是：此装置携带轻巧，在运动过程中可加大运动产生的风并吹穿戴部位进行降温，保证了穿戴的舒适度，且对于运动过程中的饮水可方便的取用，适合长时间运动的使用。

附图说明

下面结合图1-3对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

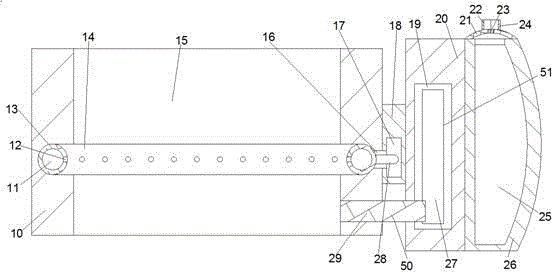

图1为本发明一种降温运动臂包整体全剖的主视结构示意图；

图2为本发明一种降温运动臂包整体俯视剖视结构示意图；

图3为本发明一种降温运动臂包中臂包俯视剖视结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

请参阅图1-3，本发明提供的一种实施例：一种降温运动臂包，包括臂包座20与臂网10，所述臂包座20内设有密闭槽19，所述密闭槽19内滑动设有降温机构51，所述降温机构51包括长杆39，所述密闭槽19后端壁通过收纳槽35与外界相连通，所述密闭槽19内滑动设有密闭块27，所述密闭块27后端面固定有后端位于所述收纳槽35内的长杆39，所述长杆39内设有L型槽38，所述长杆39后端面左侧铰接连接有后端位于外界的转动板32，所述长杆39后端面右侧铰接连接有后端位于外界的导向板34，所述转动板32右端面固定有挡气板31，所述导向板34左端面固定有限制板36，所述转动板32与所述导向板34间通过两个折叠布33固定连接，两个所述折叠布33间设有固定所述转动板32与所述导向板34的压力弹簧43，所述长杆39上端面中心固定有连通所述L型槽38的通气管37，所述降温机构51左侧设有空气机构50，所述空气机构50包括与所述臂包座20固定连接的弧形块18，所述弧形块18内设有后端壁连通外界的方形槽17，所述弧形块18左端面固定有臂网10，所述臂网10内设有贯穿所述臂网10上下端面的圆柱槽15，所述臂网10内设有连通所述圆柱槽15的环槽14，所述环槽14内嵌设有环形管13，所述环形管13内设有气腔11，所述气腔11端壁上均匀分布有二十五个出气口12，所述环槽14与所述方形槽17通过横槽16相连通，所述气腔11右端壁固定有连通所述气腔11与所述L型槽38的软管28，所述软管28内设有输气槽30，所述臂网10内嵌设有右端位于所述密闭槽19内的导热杆29，其中，所述导热杆29可将所述臂网10内热量导入所述密闭槽19中，使得所述密闭块27向后运动。

有益地，所述臂包座20右端面固定有臂包26，所述臂包26内设有储物槽25，所述臂包26上端面固定有弧形布21，所述弧形布21前端面左侧固定有半圆片22，所述弧形布21前端面右侧固定有半圆块24，所述弧形布21内嵌设有短拉链23与锁紧拉链40，所述短拉链23内设有短拉环42，所述锁紧拉链40内设有锁紧拉环41，其中，拉动所述锁紧拉环41与所述短拉环42可使所述半圆片22与所述半圆块24靠近或远离。

下面，申请人将会参考附图1-3以及上面描述的本申请一种降温运动臂包的具体组成来详细地介绍本申请一种降温运动臂包的使用方法：

将手臂放入圆柱槽15，通过臂网10的变形将手臂夹住，所需储存物品放入储物槽25中，当需要放瓶装水时，可将口子从半圆片22与半圆块24间伸出，便于饮用，在跑步等运动过程中，手臂散发大量热量，通过导热杆29的传导，使得密闭槽19内气体膨胀，推动密闭块27向后运动，带动长杆39向后运动，使得转动板32与导向板34伸到外界，压力弹簧43复位，推动转动板32与导向板34向外张开，折叠布33展开，使得转动板32与导向板34间空间增大，运动过程中的风通过转动板32与导向板34间速度增大，通过通气管37与输气槽30进入气腔11内，通过出气口12吹到手臂上对手臂进行降温。

本发明的有益效果是：此装置携带轻巧，在运动过程中可加大运动产生的风并吹穿戴部位进行降温，保证了穿戴的舒适度，且对于运动过程中的饮水可方便的取用，适合长时间运动的使用。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
