技术领域

本实用新型涉及物流运输技术领域，更具体的说，涉及一种爬楼装置。

背景技术

在物流行业中，送货员一般会提供搬运上楼的服务，但是在低层建筑中只有楼梯供人们上楼，进而造成搬运货物费时费力，因此现在人们研究出了一种电动爬楼机从根本上解决了搬运问题，其采用步进式电动爬楼方式，仿人步行爬楼梯，一脚支撑，一脚迈进，电动爬楼车则采用这种省力方式，支撑臂利用电动带动前进爬行，大轮在楼梯不动，起支撑作用，支撑臂带动过去后，大轮按照惯性递进，采用这种方式，人工操作省力，但是该种爬楼设备虽在上楼过程中十分便利，但是在平地上行进时，两轮行进不够稳定，同时现有的设备底板大多固定高度，导致运输大体积货物时，货物不能稳定的固定在设备上方。

因此，需要在现有的爬楼装置基础上进行进一步研究，提供一种新的简易型物流快递爬楼装置。

实用新型内容

本实用新型旨在于解决现有的爬楼装置平地运输不够稳定以及对大体积货物固定效果差的技术问题，提供一种简易型物流快递爬楼装置，该装置中设置升高板和副杆，通过将升高板升起高度，使得底板高度得到延伸，进而令大体积货物固定在设备上时更加稳定，同时将副杆展开一定角度，使得辅助轮对底板进行支撑，进而令设备在平地上行进时更加平稳省力。

为实现上述目的，本实用新型提供如下技术方案：一种简易型物流快递爬楼装置，包括主架，所述主架左端固定连接有底板，所述主架下表面转动连接有主轮，所述主架下方滑动设置有爬升轮，所述主架下表面从左至右依次通过螺栓固定连接有电机和电池盒，且电机动力输出端与爬升轮之间呈传动连接，所述底板内部滑动连接有升高板，所述底板左侧下方固定连接有连接块，所述连接块内部转动连接有副杆，所述副杆远离连接块一端转动连接有辅助轮，所述连接块内部开口设置有卡位槽，所述底板内部与升高板连接处嵌入设置有定位榫。

进一步的优选方案：所述副杆相对底板表面呈0°-90°夹角范围设置，且副杆设有两个呈对称状设置于底板中。

进一步的优选方案：所述升高板最大提升高度为底板高度的2/3，且升高板左右两侧均设有与定位榫末端呈配套设置的凹槽。

进一步的优选方案：所述定位榫中设有钢珠以及弹簧，且定位榫数量设有四个呈对称设置。

进一步的优选方案：所述副杆和连接块之间通过齿轮啮合连接。

进一步的优选方案：所述电机和电池盒均通过导线与外部控制终端电性连接，且电机和电池盒之间呈电性连接。

有益效果：

1、该种简易型物流快递爬楼装置，通过设置升高板，升高板在底板中进行升高，进而提高底板的整体高度，使得大体积货物放置在主架上后，底板对货物具有更好的支撑作用，有效防止货物出现晃动。

2、设置副杆，副杆通过齿轮在连接块中展开一定角度，使得辅助轮展开与主轮之间呈一定角度，进而使得设备在平地上行进时，辅助轮对设备达到辅助支撑的目的，从而有效的提高设备在平地上行进的平稳性。

综上，该种简易型物流快递爬楼装置具有广泛的实用性，以解决上述背景技术中提出的现有的爬楼装置平地运输不够稳定以及对大体积货物固定效果差的问题。

附图说明

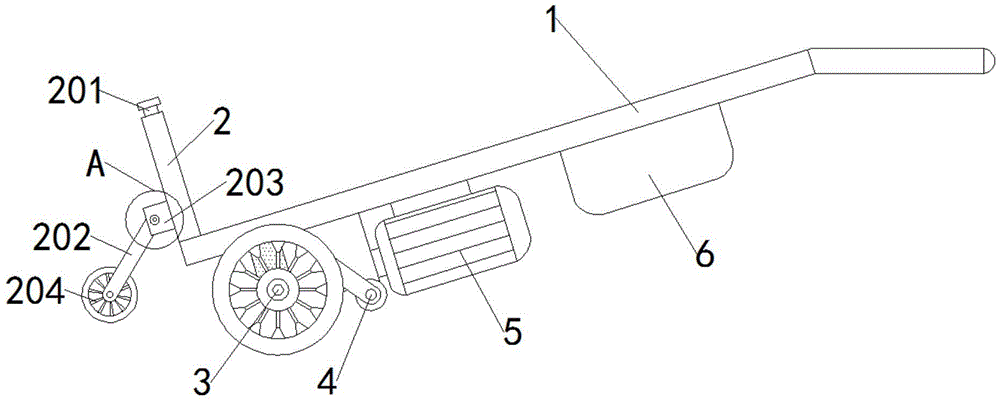

图1为本实用新型的整体平面结构示意图。

图2为本实用新型的底板剖视结构示意图。

图3为本实用新型的图1中A处放大结构示意图。

图1-3中：1-主架；2-底板；201-升高板；202-副杆；203-连接块；2031-卡位槽；204-辅助轮；205-定位榫；3-主轮；4-爬升轮；5-电机；6-电池盒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型实施例中，一种简易型物流快递爬楼装置，包括主架1、底板2、升高板201、副杆202、连接块203、卡位槽2031、辅助轮204、定位榫205、主轮3、爬升轮4、电机5和电池盒6，主架1左端固定连接有底板2，主架1下表面转动连接有主轮3，主架1下方滑动设置有爬升轮4，主架1下表面从左至右依次通过螺栓固定连接有电机5和电池盒6，且电机5动力输出端与爬升轮4之间呈传动连接，底板2内部滑动连接有升高板201，底板2左侧下方固定连接有连接块203，连接块203内部转动连接有副杆202，副杆202远离连接块203一端转动连接有辅助轮204，连接块203内部开口设置有卡位槽2031，底板2内部与升高板201连接处嵌入设置有定位榫205。

本实用新型实施例中，优选方案，副杆202相对底板2表面呈0°-90°夹角范围设置，且副杆202设有两个呈对称状设置于底板2中，副杆202和连接块203之间通过齿轮啮合连接，副杆202通过齿轮在连接块203中展开一定角度，使得辅助轮204展开与主轮3之间呈一定角度，进而使得设备在平地上行进时，辅助轮204对设备达到辅助支撑的目的，从而有效的提高设备在平地上行进的平稳性；

升高板201最大提升高度为底板2高度的2/3，且升高板201左右两侧均设有与定位榫205末端呈配套设置的凹槽，升高板201在底板2中进行升高，进而提高底板2的整体高度，使得大体积货物放置在主架1上后，底板2对货物具有更好的支撑作用，有效防止货物出现晃动；

定位榫205中设有钢珠以及弹簧，且定位榫205数量设有四个呈对称设置，使得定位榫205内的钢珠以及弹簧配合使用对升高板201进行卡位固定，有效防止升高板201升高后出现松动；

电机5和电池盒6均通过导线与外部控制终端电性连接，且电机5和电池盒6之间呈电性连接。

工作原理：在使用本实用新型一种简易型物流快递爬楼装置时，首先，将电池盒6蓄电对电机5供电使用，随后将需要运输的货物固定在主架1上方，若货物体积较大不便固定，升高板201在底板2中进行升高，进而提高底板2的整体高度，使得大体积货物放置在主架1上后，底板2对货物具有更好的支撑作用，有效防止货物出现晃动，接着即可进行货物的搬运运输，在平地运输时，副杆202通过齿轮在连接块203中展开一定角度，使得辅助轮204展开与主轮3之间呈一定角度，进而使得设备在平地上行进时，辅助轮204对设备达到辅助支撑的目的，从而有效的提高设备在平地上行进的平稳性，爬楼时，电机5驱动爬升轮4进行运行，进而带动主轮3进行移动，主轮3按照惯性递进，采用这种方式，人工操作省力。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
