技术领域

本实用新型涉及水利闸门技术领域，尤其涉及一种水利闸门升降设备。

背景技术

闸门用于关闭和开放泄(放)水通道的控制设施，水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物。

闸门是比较常见的一种设施，传统的闸门在升降过程中主要采用人力方式，增加了工作人员的工作压力。

实用新型内容

本实用新型的目的是为了解决现有技术中存在传统的闸门在升降过程中主要采用人力方式，增加了工作人员的工作压力缺点，而提出的一种水利闸门升降设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种水利闸门升降设备，包括两个堤坝，两个堤坝的顶部固定连接有同一个安装板，安装板的底部开设有置放槽，置放槽内滑动密封安装有闸门，安装板的顶部通过螺栓固定连接液压泵，液压泵的输出轴与闸门的顶部相焊接，安装板的顶部两侧均焊接有侧板，两个侧板相互靠近的一侧顶部焊接有同一个顶板，顶板的底部通过螺栓固定连接有推杆电机，推杆电机的输出轴上焊接有推动板，推动板的底部两侧均焊接有第一封板，安装板的顶部开设有两个竖槽，第一封板滑动密封安装于竖槽内，两个竖槽相互远离的一侧内壁上均开设有横孔，横孔内滑动密封安装有第二封板，两个第二封板相互远离的一侧均焊接有连接板，两个连接板相互靠近的一侧底部均焊接有横板，两个横板相互靠近的一侧均焊接有密封板。

优选的，所述安装板的顶部开设有通孔，液压泵的输出轴贯穿通孔。

优选的，所述竖槽和横孔之间填充有位于第一封板和第二封板之间的液压油。

优选的，所述堤坝上开设有密封孔，密封板滑动密封安装于密封孔内。

优选的，两个密封板相互靠近的一侧均固定连接有摩擦垫，对闸门进行保护。

优选的，所述置放槽内设置有速度传感器，且速度传感器与推杆电机电性连接。

本实用新型中，所述一种水利闸门升降设备，当需要对闸门进行升降时，只需要启动液压泵即可，液压泵的输出轴带动闸门进行移动，实现对闸门的升降，机器代替人工，降低了工作人员的工作强度，由于闸门较重，当长时间使用后，闸门与液压泵的输出轴相脱离时，速度传感器感应到闸门的速度超过设定的安全最高值，速度传感器发出信号，推杆电机启动，推动板带动第一封板进行移动，第一封板通过液压油带动第二封板进行移动，连接板带动横板进行移动，密封板带动摩擦垫进行移动，使得摩擦垫与闸门紧密接触摩擦，直至闸门停下来，可以有效的对闸门进行保护。

本实用新型实用性好，便于对闸门进行升降，并且在闸门发生脱落时能够有效的对其进行保护。

附图说明

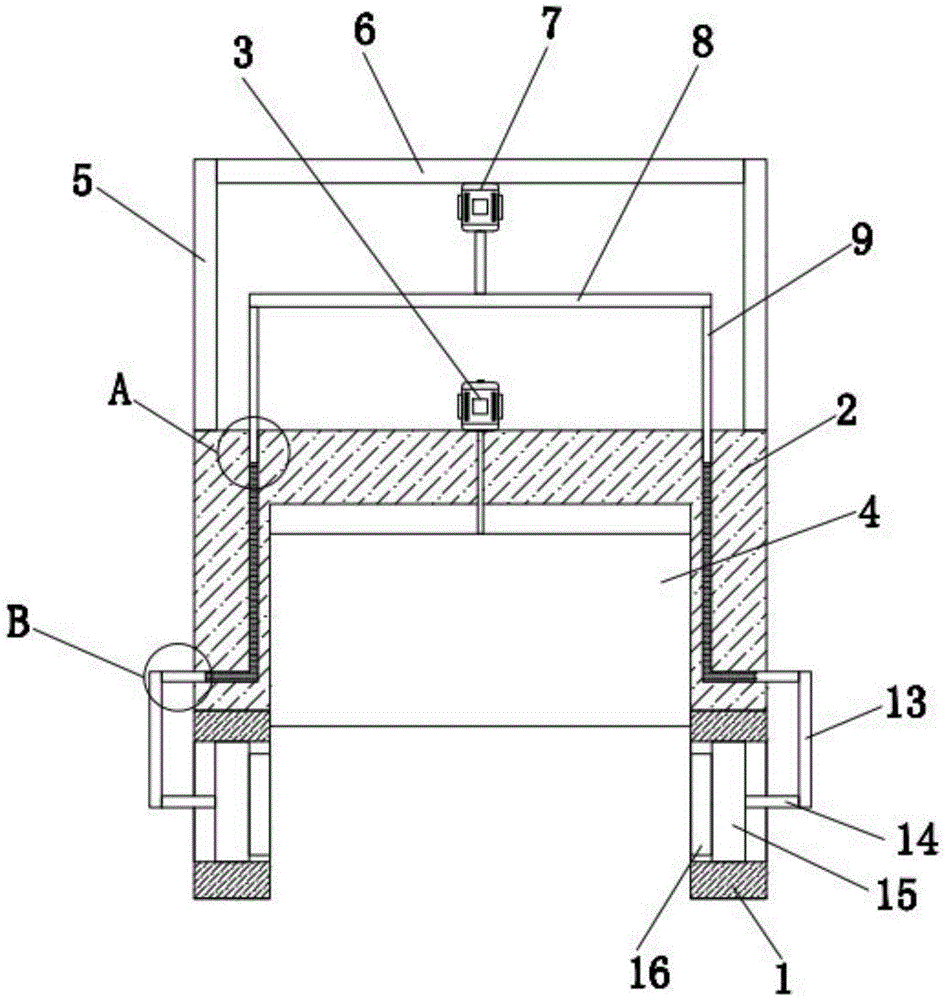

图1为本实用新型提出的一种水利闸门升降设备的结构示意图；

图2为本实用新型提出的一种水利闸门升降设备的A部分的结构示意图；

图3为本实用新型提出的一种水利闸门升降设备的B部分的结构示意图。

图中：1、堤坝；2、安装板；3、液压泵；4、闸门；5、侧板；6、顶板；7、推杆电机；8、推动板；9、第一封板；10、竖槽；11、横孔；12、第二封板；13、连接板；14、横板；15、密封板；16、摩擦垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种水利闸门升降设备，包括两个堤坝1，两个堤坝1的顶部固定连接有同一个安装板2，安装板2的底部开设有置放槽，置放槽内滑动密封安装有闸门4，安装板2的顶部通过螺栓固定连接液压泵3，液压泵3的输出轴与闸门4的顶部相焊接，安装板2的顶部两侧均焊接有侧板5，两个侧板5相互靠近的一侧顶部焊接有同一个顶板6，顶板6的底部通过螺栓固定连接有推杆电机7，推杆电机7的输出轴上焊接有推动板8，推动板8的底部两侧均焊接有第一封板9，安装板2的顶部开设有两个竖槽10，第一封板9滑动密封安装于竖槽10内，两个竖槽10相互远离的一侧内壁上均开设有横孔11，横孔11内滑动密封安装有第二封板12，两个第二封板12相互远离的一侧均焊接有连接板13，两个连接板13相互靠近的一侧底部均焊接有横板14，两个横板14相互靠近的一侧均焊接有密封板15。

本实施例中，安装板2的顶部开设有通孔，液压泵3的输出轴贯穿通孔。

本实施例中，竖槽10和横孔11之间填充有位于第一封板9和第二封板12之间的液压油。

本实施例中，堤坝1上开设有密封孔，密封板15滑动密封安装于密封孔内。

本实施例中，两个密封板15相互靠近的一侧均固定连接有摩擦垫16，对闸门4进行保护。

本实施例中，置放槽内设置有速度传感器，且速度传感器与推杆电机7电性连接。

本实用新型中，使用时，当需要对闸门4进行升降时，只需要启动液压泵3即可，液压泵3的输出轴带动闸门4进行移动，液压泵3通过控制开关进行控制，实现对闸门4的升降，机器代替人工，降低了工作人员的工作强度，由于闸门4较重，当长时间使用后，闸门4与液压泵3的输出轴相脱离时，速度传感器感应到闸门4的速度超过设定的安全最高值，速度传感器发出信号，推杆电机7启动，液压泵3和推杆电机7均通过市电进行供电，推杆电机7的输出轴带动推动板8进行移动，推动板8带动第一封板9进行移动，第一封板9通过液压油带动第二封板12进行移动，第二封板12带动连接板13进行移动，连接板13带动横板14进行移动，横板14带动密封板15进行移动，密封板15带动摩擦垫16进行移动，使得摩擦垫16与闸门4紧密接触摩擦，直至闸门4停下来，可以有效的对闸门4进行保护。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
