技术领域

本实用新型涉及电气设备技术领域，尤其涉及一种电气设备用轴承高效清洗机。

背景技术

轴承高效清洗机主要用于电力行业轴承高效清洗和电机定子线圈清洗，主要采用空气压缩和化学溶剂相配合使用，这样就彻底的根除了传统清洗作业的弊端；

然而现有的清洗机一次只能清洗少量轴承，需逐个清洗，清洗效率低，人工干预的次数较多，不利于批量轴承清洗使用。

实用新型内容

本实用新型的目的是为了解决现有技术中存在清洗机一次只能清洗少量轴承，需逐个清洗，清洗效率低，人工干预的次数较多，不利于批量轴承清洗使用的缺点，而提出的一种电气设备用轴承高效清洗机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种电气设备用轴承高效清洗机，包括收集箱，所述收集箱的顶部开设有固定孔，固定孔内固定安装有滤板，滤板的顶部放置有放置座，所述放置座的顶部开设有多个放置槽，多个放置槽内均放置有轴承，放置座的顶部开设有两个凹槽，两个凹槽内均滑动安装有固定杆，两个固定杆的顶部固定安装有同一个固定座，固定座的顶部固定安装有水箱，所述水箱的一侧固定连接有水泵，水泵的进水管固定安装在水箱内，水泵的出水管上固定安装有多个喷头，固定座的底部开设有清洗槽，清洗槽内转动安装有清洗辊，固定座的一侧固定安装有伺服电机，伺服电机的输出轴固定连接在清洗辊上。

优选的，所述放置槽的底部内壁上固定连接有固定柱，固定柱设置在轴承的内轴上，固定柱上开设有两个连接槽，两个连接槽内均滑动安装有夹持块，两个夹持块均与轴承的内轴相接触，两个夹持块挤压轴承，并对轴承的内轴进行夹持挤压。

优选的，两个连接槽相互靠近的一侧内壁上开设有同一个连接孔，连接孔内转动安装有第一齿轮，连接孔的两侧内壁上均滑动安装有第一齿条，两个第一齿条均与第一齿轮啮合，第一齿轮带动两个第一齿条移动，第一齿条带动对应的夹持块移动。

优选的，所述第一齿条的一端固定安装在对应的夹持块上，放置座上开设有固定腔，固定腔的顶部开设有滑孔，滑孔内滑动安装有第二齿条，第二齿条的底部焊接有压簧，轴承压动第二齿条，第二齿条带动第二齿轮转动。

优选的，所述压簧的底端焊接在固定腔的底部内壁上，第二齿条的顶部与轴承相接触，固定腔内转动安装有连接杆，连接杆上固定套设有第二齿轮，第二齿轮与第二齿条啮合，第二齿轮带动连接杆转动，连接杆带动第二锥齿轮转动。

优选的，所述连接杆上固定套设有第二锥齿轮，第一齿轮的底部固定安装有转动杆，转动杆的底端延伸至固定腔内并固定安装有第一锥齿轮，第一锥齿轮与第二锥齿轮啮合，第二锥齿轮带动第一锥齿轮转动，第一锥齿轮带动转动杆转动。

与现有技术相比，本实用新型的有益效果在于：

(1)本方案通过将轴承放置在对应的放置槽内，使固定柱被动套设在轴承内，第二齿条带动第二齿轮转动，第二齿轮带动连接杆转动，第二锥齿轮带动第一锥齿轮转动，第一锥齿轮带动转动杆转动，第一齿轮带动两个第一齿条移动，第一齿条带动对应的夹持块移动；

(2)本方案通过两个夹持块挤压轴承，移动固定座，使得固定座带动固定杆在凹槽内滑动，放置座处在清洗槽内，水泵带动水箱内的清洗液从喷头上喷出，伺服电机带动清洗辊转动，清洗的废水从滤板进入收集箱内收集，清洗完成后向上移动固定座，即可将多个轴承取出；

本实用新型结构合理，操作方便，该清洗机一次可以清洗多个轴承，清洗效率高，人工干预的次数较少，利于批量轴承清洗使用。

附图说明

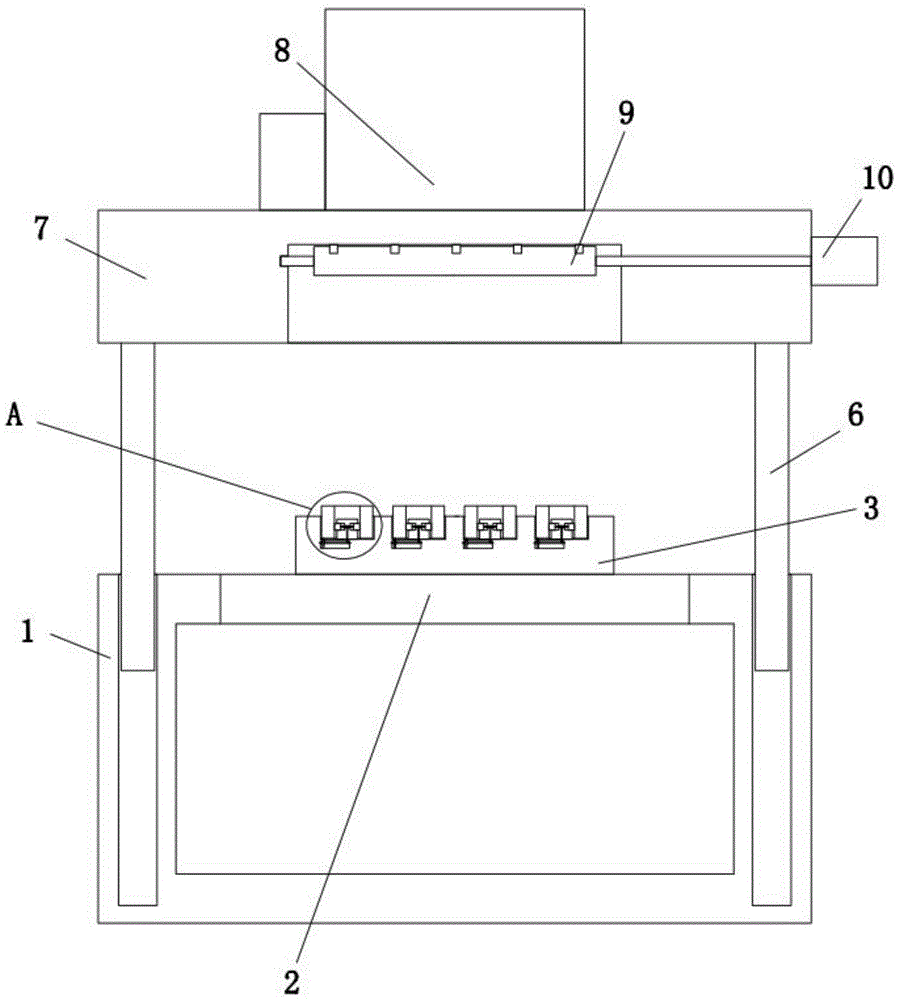

图1为本实用新型提出的一种电气设备用轴承高效清洗机的主视结构示意图；

图2为本实用新型提出的一种电气设备用轴承高效清洗机的A部分结构示意图；

图3为本实用新型提出的一种电气设备用轴承高效清洗机的B部分结构示意图。

图中：1、收集箱；2、滤板；3、放置座；4、放置槽；5、轴承；6、固定杆；7、固定座；8、水箱；9、清洗辊；10、伺服电机；11、固定柱；12、夹持块；13、第一齿条；14、第一齿轮；15、转动杆；16、第一锥齿轮；17、连接杆；18、第二锥齿轮；19、第二齿轮；20、第二齿条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种电气设备用轴承高效清洗机，包括收集箱1，收集箱1的顶部开设有固定孔，固定孔内固定安装有滤板2，滤板2的顶部放置有放置座3，放置座3的顶部开设有多个放置槽4，多个放置槽4内均放置有轴承5，放置座3的顶部开设有两个凹槽，两个凹槽内均滑动安装有固定杆6，两个固定杆6的顶部固定安装有同一个固定座7，固定座7的顶部固定安装有水箱8，水箱8的一侧固定连接有水泵，水泵的进水管固定安装在水箱8内，水泵的出水管上固定安装有多个喷头，固定座7的底部开设有清洗槽，清洗槽内转动安装有清洗辊9，固定座7的一侧固定安装有伺服电机10，伺服电机10的输出轴固定连接在清洗辊9上。

本实施例中，放置槽4的底部内壁上固定连接有固定柱11，固定柱11设置在轴承5的内轴上，固定柱11上开设有两个连接槽，两个连接槽内均滑动安装有夹持块12，两个夹持块12均与轴承5的内轴相接触，两个夹持块12挤压轴承5，并对轴承5的内轴进行夹持挤压。

本实施例中，两个连接槽相互靠近的一侧内壁上开设有同一个连接孔，连接孔内转动安装有第一齿轮14，连接孔的两侧内壁上均滑动安装有第一齿条13，两个第一齿条13均与第一齿轮14啮合，第一齿轮14带动两个第一齿条13移动，第一齿条13带动对应的夹持块12移动。

本实施例中，第一齿条13的一端固定安装在对应的夹持块12上，放置座3上开设有固定腔，固定腔的顶部开设有滑孔，滑孔内滑动安装有第二齿条20，第二齿条20的底部焊接有压簧，轴承5压动第二齿条20，第二齿条20带动第二齿轮19转动。

本实施例中，压簧的底端焊接在固定腔的底部内壁上，第二齿条20的顶部与轴承5相接触，固定腔内转动安装有连接杆17，连接杆17上固定套设有第二齿轮19，第二齿轮19与第二齿条20啮合，第二齿轮19带动连接杆17转动，连接杆17带动第二锥齿轮18转动。

本实施例中，连接杆17上固定套设有第二锥齿轮18，第一齿轮14的底部固定安装有转动杆15，转动杆15的底端延伸至固定腔内并固定安装有第一锥齿轮16，第一锥齿轮16与第二锥齿轮18啮合，第二锥齿轮18带动第一锥齿轮16转动，第一锥齿轮16带动转动杆15转动。

本实施例中，通过将轴承5放置在对应的放置槽4内，使固定柱11被动套设在轴承5内，轴承5压动第二齿条20，第二齿条20带动第二齿轮19转动，第二齿轮19带动连接杆17转动，连接杆17带动第二锥齿轮18转动，第二锥齿轮18带动第一锥齿轮16转动，第一锥齿轮16带动转动杆15转动，转动杆15带动第一齿轮14转动，第一齿轮14带动两个第一齿条13移动，第一齿条13带动对应的夹持块12移动，通过两个夹持块12挤压轴承5，并对轴承5的内轴进行夹持挤压，移动固定座7，使得固定座7带动固定杆6在凹槽内滑动，固定座7与收集箱1相接触后，放置座3处在清洗槽内，水泵带动水箱8内的清洗液从喷头上喷出，清洗液喷洒在轴承5上，伺服电机10带动清洗辊9转动，清洗辊9对轴承5进行清洗，清洗的废水从滤板2进入收集箱1内收集，清洗完成后向上移动固定座7，即可将多个轴承5取出，本实用新型结构合理，操作方便，该清洗机一次可以清洗多个轴承5，清洗效率高，人工干预的次数较少，利于批量轴承5清洗使用。
