技术领域

本实用新型涉及轴承技术领域，具体的，涉及一种水冷轴承。

背景技术

轴承是当代机械设备中一种重要零部件，它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度，滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承，而球轴承是滚动轴承的一种，球滚珠装在内钢圈和外钢圈的中间，能承受较大的载荷，也叫滚珠轴承，球轴承主要是由四个基本元件构成：滚珠、内环、外环与保持器也叫保持架，而现有技术中的球轴承，常常会由于内钢圈和外钢圈紧贴滚珠，造成内钢圈和外钢圈磨损严重，使用寿命下降，以及内钢圈和外钢圈温度过高，使轴承转动不稳定等问题。因此，需要在轴承的基础上进一步的研究，提供一种利用磁力的水冷轴承。

实用新型内容

该种利用磁力的水冷轴承解决上述提出的常常会由于内钢圈和外钢圈紧贴滚珠，造成内钢圈和外钢圈磨损严重，使用寿命下降，以及内钢圈和外钢圈温度过高，使轴承转动不稳定的问题，提供一种利用磁力的水冷轴承。

本实用新型提供如下技术方案：一种利用磁力的水冷轴承，包括内圈、外圈、胶木筒、外磁铁、输送管、密封盖、定位环、分隔环、钢珠、螺栓、螺母、进水管、对接盖、内磁铁和胶木框，所述内圈的内部活动套接有外圈，所述内圈的内壁嵌入粘接有诸多个胶木筒，所述胶木筒的内壁均嵌套粘接有外磁铁，所述内圈的顶部嵌入焊接有两根输送管，所述输送管的顶部均螺纹套接有密封盖，所述内圈的外侧和外圈的内侧均嵌套设置有两个定位环，所述内圈的外侧和外圈的内侧均嵌套焊接有分隔环，所述内圈和外圈之间活动放置有若干个钢珠，所述定位环的内部均设有若干个螺栓，所述内圈和外圈的顶部和底部均嵌入焊接有若干个螺母，且螺栓螺纹贯穿在螺母的中间，所述外圈的顶部嵌入焊接有嵌入焊接有两个进水管，所述进水管的顶部均螺纹套接有对接盖，所述外圈的内壁嵌入粘接有诸多个胶木框，所述胶木框的内壁均嵌套粘接有内磁铁。

进一步的优选方案：所述内圈和外圈的内部均为空心，且内圈和外圈的内部均填充有形状不定的水，并且外磁铁和内磁铁分别环绕在内圈和外圈的内部。

进一步的优选方案：所述胶木筒分别嵌套粘接在外磁铁的两端，且胶木框分别嵌套粘接在内磁铁的两端。

进一步的优选方案：所述外磁铁的N极朝外圈的圆心，且内磁铁的S极朝外圈的圆心，并且外磁铁和内磁铁的体积保持一致。

进一步的优选方案：所述钢珠共设有两圈环绕在内圈和外圈之间，且两圈钢珠被两个分隔环分隔开来，并且钢珠与内圈的外侧和外圈的内侧相配适。

进一步的优选方案：所述定位环环绕在内圈的外侧和外圈的内侧，并且四个定位环设置在两圈钢珠的顶部和底部

进一步的优选方案：所述分隔环的顶部和底部均呈曲面状，且四个定位环的底部和顶部分别呈曲面状，并且钢珠与定位环和分隔环相配适。

有益效果：

1.本实用新型中的内圈和外圈均为空心，内圈和外圈中的磁铁能够同性相斥，从而减少内圈和外圈与钢珠之间的压力，进而减少内圈和外圈与钢珠之间的摩擦，减少内圈和外圈的磨损增加使用寿命，内圈和外圈内部填充的水，水具有比热容大能够吸收大量的热量，能够避免内圈和外圈的温度过高，进而避免内圈和外圈由于温度变高产生应力，使内圈和外圈转动稳定，具有良好的降温、散热能力；

2.本实用新型中胶木框和胶木筒能够隔绝内圈和外圈与磁铁之间的温度，避免磁铁温度升高而失去磁性，保证外磁铁和内磁铁的稳定，同时内圈和外圈之间的水也能够避免内圈、外圈、外磁铁和内磁铁的温度过高，进一步的保证外磁铁和内磁铁的稳定。

附图说明

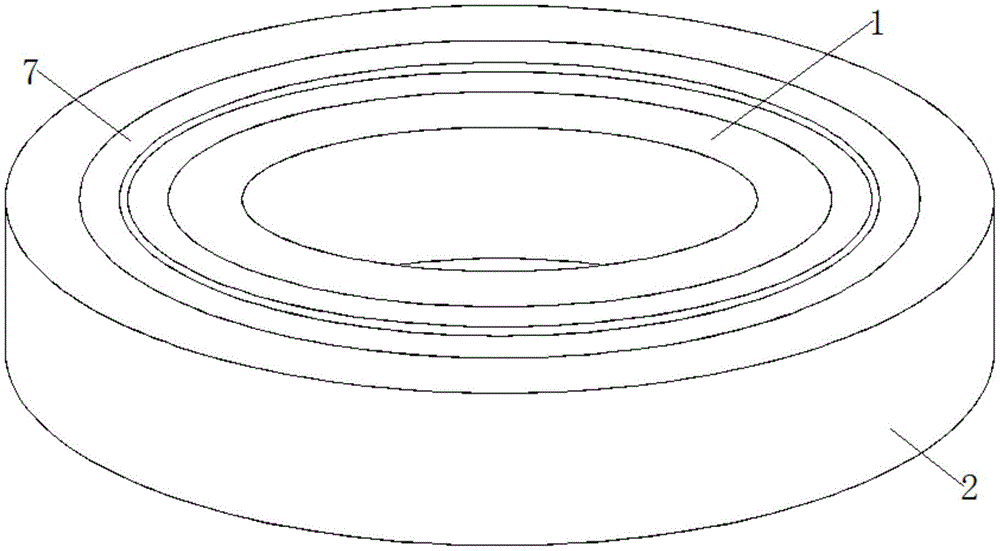

图1为本实用新型整体的结构示意图。

图2为本实用新型整体的剖面示意图。

图3为本实用新型整体的仰视剖面示意图。

图4为本实用新型图2中A处的放大示意图。

图1-4中：内圈1、外圈2、胶木筒3、外磁铁4、输送管5、密封盖6、定位环7、分隔环8、钢珠9、螺栓10、螺母11、进水管12、对接盖13、内磁铁14、胶木框15。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4中，本实用新型实施例中，一种利用磁力的水冷轴承，包括内圈1、外圈2、胶木筒3、外磁铁4、输送管5、密封盖6、定位环7、分隔环8、钢珠9、螺栓10、螺母11、进水管12、对接盖13、内磁铁14和胶木框15，内圈1的内部活动套接有外圈2，内圈1的内壁嵌入粘接有诸多个胶木筒3，胶木筒3的内壁均嵌套粘接有外磁铁4，内圈1的顶部嵌入焊接有两根输送管5，输送管5的顶部均螺纹套接有密封盖6，内圈1的外侧和外圈2的内侧均嵌套设置有两个定位环7，内圈1的外侧和外圈2的内侧均嵌套焊接有分隔环8，内圈1和外圈2之间活动放置有若干个钢珠9，定位环7的内部均设有若干个螺栓10，内圈1和外圈2的顶部和底部均嵌入焊接有若干个螺母11，且螺栓10螺纹贯穿在螺母11的中间，外圈2的顶部嵌入焊接有嵌入焊接有两个进水管12，进水管12的顶部均螺纹套接有对接盖13，外圈2的内壁嵌入粘接有诸多个胶木框15，胶木框15的内壁均嵌套粘接有内磁铁14。

优选的，内圈1和外圈2的内部均为空心，且内圈1和外圈2的内部均填充有形状不定的水，并且外磁铁4和内磁铁14分别环绕在内圈1和外圈2的内部，内圈1和外圈2中的磁铁能够同性相斥，从而减少内圈1和外圈2与钢珠9之间的压力，进而减少内圈1和外圈2与钢珠9之间的摩擦，减少内圈1和外圈2的磨损增加使用寿命，内圈1和外圈2内部填充的水，水具有比热容大能够吸收大量的热量，能够避免内圈1和外圈2的温度过高，进而避免内圈1和外圈2由于温度变高产生应力，使内圈1和外圈2转动稳定，具有良好的降温、散热能力，胶木筒3分别嵌套粘接在外磁铁4的两端，且胶木框15分别嵌套粘接在内磁铁14的两端，胶木15框和胶木筒3能够隔绝内圈1和外圈2与磁铁之间的温度，避免磁铁温度升高而失去磁性，保证外磁铁4和内磁铁14的稳定，同时内圈1和外圈2之间的水也能够避免内圈1、外圈2、外磁铁4和内磁铁14的温度过高，进一步的保证外磁铁4和内磁铁14的稳定，外磁铁4的N极朝外圈2的圆心，且内磁铁14的S极朝外圈2的圆心，并且外磁铁4和内磁铁14的体积保持一致，钢珠9共设有两圈环绕在内圈1和外圈2之间，且两圈钢珠9被两个分隔环8分隔开来，并且钢珠9与内圈1的外侧和外圈2的内侧相配适，定位环7环绕在内圈1的外侧和外圈2的内侧，并且四个定位环7设置在两圈钢珠9的顶部和底部，分隔环8的顶部和底部均呈曲面状，且四个定位环7的底部和顶部分别呈曲面状，并且钢珠9与定位环7和分隔环8相配适。

在组装本实用新型一种利用磁力的水冷轴承时，首先，将内圈1和外圈2套在一起，其次将钢珠9放入内圈1和外圈2之间，使钢珠9环绕在内圈1和外圈2之间，再其次将两个定位环7套在内圈1和外圈2的顶部，再通过螺丝刀将螺栓10旋进螺母11中，使两个定位环7固定在内圈1和外圈2的顶部，使钢珠9环绕在两个定位环7和分隔环8之间，然后将内圈1和外圈2的翻个身，使两个定位环7位于内圈1和外圈2的下方，再按照上述操作将另一圈钢珠9和另外两个定位环7安装在内圈1和外圈2之间，再然后打开密封盖6和对接盖13，通过输送管5和进水管12将水注入内圈1和外圈2中，最后再将密封盖6和对接盖13旋转安装在输送管5和进水管12上即可。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
