技术领域

本实用新型属于构件装箱结构技术领域，具体涉及一种新型钢结构构件装箱结构。

背景技术

现有钢结构构件在物流运输的装箱过程都是采用人工和吊车分散装入集装箱，装入箱内的构件码放不牢固，无法进行绑扎，并且占用空间，人工量大，装箱时间长，同时，货物到港后，客户卸货同样需要人工和吊车把货物从集装箱里一根一根地取出来，需要人工多，时间长，花费大；另装箱的要求很难达到船家的装箱标准，特别是比较大的钢构件，极有可能在运输过程中撞坏箱体，同时，钢结构构件怕高温，在运输的过程中需要特别注意，为解决以上问题，我们推出了以下装置。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种新型钢结构构件装箱结构，具有结构简单，操作便捷，并且具有防止在运输的过程中发生碰撞以及降温的特点。

为实现上述目的，本实用新型提供如下技术方案：一种新型钢结构构件装箱结构，包括构件箱本体、机动仓、支架和电机，所述机动仓开设在构件箱本体内部，所述支架固定连接在机动仓内部，所述电机固定连接在支架内部，所述电机的输出轴固定连接有螺纹柱，所述螺纹柱的另一端固定连接有转轴，所述机动仓内部固定连接有轴承，所述转轴的另一端穿设在轴承中，所述螺纹柱表面螺纹连接有螺纹帽，所述螺纹帽侧面固定连接有连接块，所述机动仓表面开设有活动槽，所述连接块穿设在活动槽中。

优选的，所述连接块的另一端固定连接有收纳箱，所述收纳箱内部设置有限位槽，所述限位槽共有多个，并且排列在收纳箱内部，所述收纳箱侧面设置有第一仓门，所述第一仓门正面固定连接有第一把手。

优选的，所述收纳箱下表面固定连接有滑块，所述构件箱本体内部开设有滑槽，所述滑块滑动连接在滑槽中，所述滑块和滑槽各有两个，并且对称设置在收纳箱下端。

优选的，所述收纳箱内部顶端固定连接有温度传感器，所述构件箱本体上表面固定连接有制冷装置，所述制冷装置下表面固定连接有制冷管，所述制冷管穿设在构件箱本体表面，所述制冷管的另一端固定连接有制冷盘管，所述构件箱本体内部固定连接有固定台，所述固定台侧面固定连接有固定夹，所述固定夹固定连接在制冷盘管表面。

优选的，所述构件箱本体表面开设有透气窗，所述构件箱本体侧面固定连接有第二仓门，所述第二仓门侧面固定连接有第二把手，所述第二仓门侧面固定连接有控制开关，所述控制开关中设置有微处理器，所述构件箱本体下表面固定连接有蓄电池，所述构件箱本体下表面固定连接有基座，所述基座共有四个，并且呈矩形排列在构件箱本体下表面。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置螺纹柱和螺纹帽，使得人们在对收纳箱进行移动时，人们只需要通过控制开关控制电机运作，同时带动螺纹柱转动，在螺纹柱和螺纹帽的配合下，使得载有收纳箱的连接块得以移动，从而方便了人们对收纳箱进行移动，在滑槽和滑块的作用下，使得人们在对收纳箱进行移动的过程中，在滑槽和滑块的配合下，使得人们在对收纳箱进行移动的过程时，使得收纳箱得以进行定向移动，避免人们在对收纳箱进行移动时发生偏移，在制冷装置和温度传感器的作用下，使得人们在对该装置进行运输的过程中构件箱本体的温度过高时，温度传感器得以将信息传至微处理器，从而使得控制开关制冷装置运作，在制冷管和制冷盘管的配合下，使得构件箱本体的温度得以下将至指指定温度。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

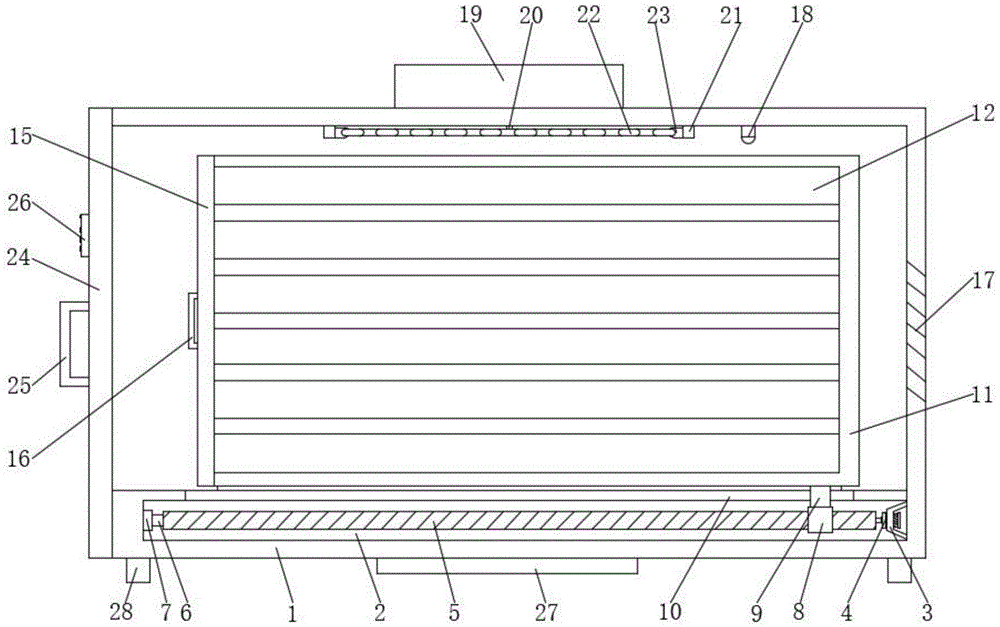

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型正视的结构示意图；

图3为本实用新型侧视剖面的结构示意图；

图中：1、构件箱本体；2、机动仓；3、支架；4、电机；5、螺纹柱；6、转轴；7、轴承；8、螺纹帽；9、连接块；10、活动槽；11、收纳箱；12、限位槽；13、滑块；14、滑槽；15、第一仓门；16、第一把手；17、透气窗；18、温度传感器；19、制冷装置；20、制冷管；21、固定台；22、制冷盘管；23、固定夹；24、第二仓门；25、第二把手；26、控制开关；27、蓄电池；28、基座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-3，本实用新型提供以下技术方案：一种新型钢结构构件装箱结构，包括构件箱本体1、机动仓2、支架3和电机4，所述机动仓2开设在构件箱本体1内部，所述支架3固定连接在机动仓2内部，所述电机4固定连接在支架3内部，所述电机4的输出轴固定连接有螺纹柱5，所述螺纹柱5的另一端固定连接有转轴6，所述机动仓2内部固定连接有轴承7，所述转轴6的另一端穿设在轴承7中，所述螺纹柱5表面螺纹连接有螺纹帽8，通过设置螺纹柱5和螺纹帽8，使得人们在对收纳箱11进行移动时，人们只需要通过控制开关26控制电机4运作，同时带动螺纹柱5转动，在螺纹柱5和螺纹帽8的配合下，使得载有收纳箱11的连接块9得以移动，从而方便了人们对收纳箱11进行移动，所述螺纹帽8侧面固定连接有连接块9，所述机动仓2表面开设有活动槽10，所述连接块9穿设在活动槽10中。

具体的，所述连接块9的另一端固定连接有收纳箱11，所述收纳箱11内部设置有限位槽12，所述限位槽12共有多个，并且排列在收纳箱11内部，所述收纳箱11侧面设置有第一仓门15，所述第一仓门15正面固定连接有第一把手16。

具体的，所述收纳箱11下表面固定连接有滑块13，所述构件箱本体1内部开设有滑槽14，所述滑块13滑动连接在滑槽14中，在滑槽14和滑块13的作用下，使得人们在对收纳箱11进行移动的过程中，在滑槽14和滑块13的配合下，使得人们在对收纳箱11进行移动的过程时，使得收纳箱11得以进行定向移动，避免人们在对收纳箱11进行移动时发生偏移，所述滑块13和滑槽14各有两个，并且对称设置在收纳箱11下端。

具体的，所述收纳箱11内部顶端固定连接有温度传感器18，所述构件箱本体1上表面固定连接有制冷装置19，在制冷装置19和温度传感器18的作用下，使得人们在对该装置进行运输的过程中构件箱本体1的温度过高时，温度传感器18得以将信息传至微处理器，从而使得控制开关26制冷装置19运作，在制冷管20和制冷盘管22的配合下，使得构件箱本体1的温度得以下将至指指定温度，所述制冷装置19下表面固定连接有制冷管20，所述制冷管20穿设在构件箱本体1表面，所述制冷管20的另一端固定连接有制冷盘管22，所述构件箱本体1内部固定连接有固定台21，所述固定台21侧面固定连接有固定夹23，所述固定夹23固定连接在制冷盘管22表面。

具体的，所述构件箱本体1表面开设有透气窗17，所述构件箱本体1侧面固定连接有第二仓门24，所述第二仓门24侧面固定连接有第二把手25，所述第二仓门24侧面固定连接有控制开关26，所述控制开关26中设置有微处理器，所述构件箱本体1下表面固定连接有蓄电池27，所述构件箱本体1下表面固定连接有基座28，所述基座28共有四个，并且呈矩形排列在构件箱本体1下表面。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置移动至指定位置，在需要将物料存放在构件箱本体1时，首先将第二仓门24打开，然后通过控制开关26控制电机4运作，从而带动螺纹柱5转动，在螺纹柱5和螺纹帽8的配合下，使得人们得以将载有收纳箱11的连接块9向箱外移出，然后将需要进行存放的物料装入限位槽12中，当该装置在进行运输的过程中，构件箱本体1中的温度高于标准值时，控制开关26则会控制制冷装置19进行运作，在制冷管20和制冷盘管22的配合下，使得构件箱本体1内部的温度得以下降至指定温度。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
