技术领域

本实用新型涉及脱硝技术领域，具体涉及一种洗选工业脱硝装置。

背景技术

燃烧烟气中去除氮氧化物的过程为脱硝，防止环境污染的重要性，已作为世界范围的问题而被尖锐地提了出来，其中火电厂在发电的过程中会产生大量的含有氮氧化物的烟气，为了避免除氮氧化物排入大气造成环境污染，因此火电厂的脱硝尤为重要，而现有技术中的脱硝装置存在体积庞大，制造投入大，密闭性不够，氮氧化物去除不够完全等问题。因此，需要在脱硝装置的基础上进行进一步研究，提供一种洗选工业脱硝装置。

实用新型内容

(一)技术问题

综上所述，本实用新型目的在于提供一种洗选工业脱硝装置，通过结构性和功能性的改善，改善现有技术的不足，解决以上背景技术提出的问题。

(二)技术方案

本实用新型提供了一种洗选工业脱硝装置，包括：筒体，反应筒，进气管，第一出水管，第二出水管，过滤网，空气进气管，固定柱，固定盘，脱硝催化剂层，进气筒，空气进气孔，进气孔，控制开关，风机，出水孔，所述筒体由反应筒和进气筒组成，所述反应筒顶部嵌入焊接有进气筒，所述反应筒底部右端嵌入焊接有第一出水管，所述反应筒底部中端嵌入焊接有第二出水管，所述第一出水管和第二出水管顶端均固定嵌入焊接有固定柱，所述第一出水管和第二出水管中端均固定嵌入焊接有过滤网，所述反应筒内壁固定设有脱硝催化剂层，所述进气筒顶部右侧固定嵌入焊接有空气进气管，所述进气筒内部固定嵌入安装有风机，所述反应筒外部底端固定安装有控制开关。

优选的，所述进气管另一端固定设有进气孔。

优选的，所述空气进气管另一端固定设有空气进气孔。

优选的，所述固定柱两端呈螺纹状，且固定柱中端均固定焊接有固定盘，且固定盘均贴合第一出水管和第二出水管内壁。

优选的，所述控制开关和风机电性连接。

优选的，所述第一出水管和第二出水管呈弯曲状，且另一端均固定设有出水孔。

(三)有益效果

本实用新型通过反应筒顶部嵌入焊接有进气筒和进气筒进气筒内部固定嵌入安装有风机，风机能够把筒体外部的气体吸入筒体内部进行反应生成水和氮气，第一出水管和第二出水管固定嵌入焊接的固定盘能够进行混合水和氮气，通过过滤网可以再次过滤气体和水流进行混合流出出水孔，结构简单实用，反应完全等优点。

附图说明

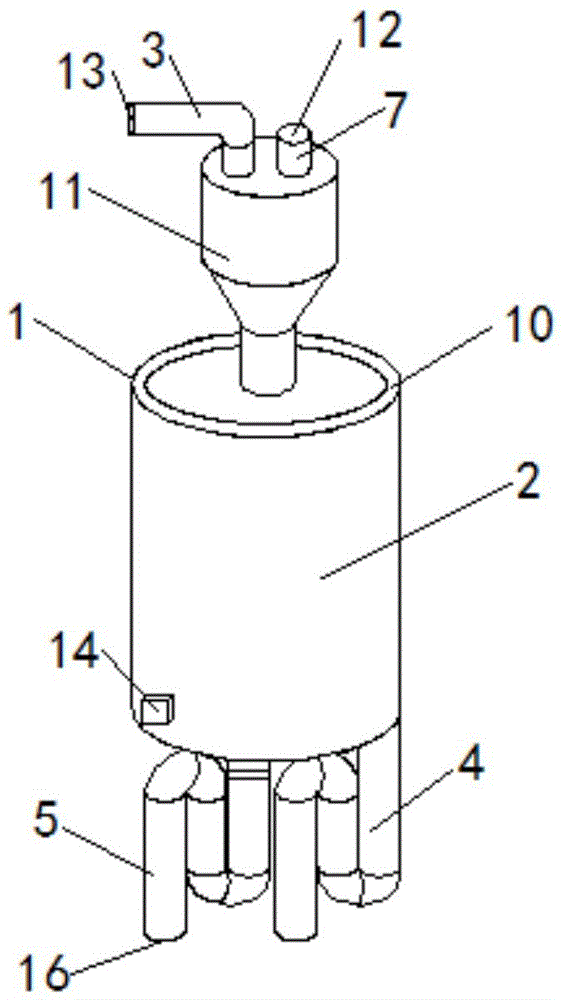

图1是本实用新型的整体结构示意图；

图2是本实用新型的整体结构剖面图；

图3是本实用新型固定柱放大图。

图1-3：筒体-1，反应筒-2，进气管-3，第一出水管-4，第二出水管-5，过滤网-6，空气进气管-7，固定柱-8，固定盘-9，脱硝催化剂层-10，进气筒-11，空气进气孔-12，进气孔-13，控制开关-14，风机-15，出水孔-16。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

参阅图1-3；

本实用新型的实施提供了一种洗选工业脱硝装置，包括：筒体1，反应筒2，进气管3，第一出水管4，第二出水管5，过滤网6，空气进气管7，固定柱8，固定盘9，脱硝催化剂层10，进气筒11，空气进气孔12，进气孔13，控制开关14，风机15，出水孔16，所述筒体1由反应筒2和进气筒11组成，所述反应筒2顶部嵌入焊接有进气筒11，所述反应筒2底部右端嵌入焊接有第一出水管4，所述反应筒2底部中端嵌入焊接有第二出水管5，所述第一出水管4和第二出水管5顶端均固定嵌入焊接有固定柱8，所述第一出水管4和第二出水管5中端均固定嵌入焊接有过滤网6，所述反应筒2内壁固定设有脱硝催化剂层10，所述进气筒11顶部右侧固定嵌入焊接有空气进气管7，所述进气筒11内部固定嵌入安装有风机15，所述反应筒2外部底端固定安装有控制开关14。

其中，进气管3另一端固定设有进气孔13，便于氮氨化物能够进入筒体1内部。

其中，空气进气管7另一端固定设有空气进气孔12，便于空气能够进入筒体1和氮氨化物和氧气、氨气发生化学反应生成水和氮气。

其中，固定柱8两端呈螺纹状，且固定柱8中端均固定焊接有固定盘9，且固定盘9均贴合第一出水管4和第二出水管5内壁，便于生成的水和氮气使固定盘9受重力打开，水和氮气能够流出第一出水管4和第二出水管5。

其中，控制开关14和风机15电性连接，控制开关14输出端和风机15输入端电性连接。

其中，第一出水管4和第二出水管5呈弯曲状，且另一端均固定设有出水孔16，便于弯曲状的第一出水管4和第二出水管5能够使得水和氮气能够混合。

工作原理：首先，通过控制控制开关14控制风机15进行吸入筒体1外部的气体进入进气孔13，通过进气管3输送到进气筒11内部，空气进气管7进入通过空气进气孔12进入空气，进气筒11输送空气和其他气体进入反应筒2内部，其次，通过反应筒2内壁固定设有的脱硝催化剂层10，使得氮氨化物和氧气、氨气发生化学反应生成水和氮气，最后，通过第一出水管4和第二出水管5顶端均固定嵌入焊接有固定柱8，固定柱8中端均固定焊接有的固定盘9，使得生成的水和氮气使固定盘9受重力打开，水和氮气通过过滤网6再次混合，水流能够流出出水孔16流到特定的地点。
