技术领域

本实用新型涉及环境治理技术领域，具体的，涉及一种化工排水渠道。

背景技术

环境治理是指对我们日常生活环境进行保护和防护，同时也对一些污染较为重要的地区进行净化处理，而其中对污水的处理时现有的较为常见和重要的治理步骤，其中化工厂所产生的污水会带有大量的化学药剂使得其污染性十分的严重，而在对污水进行排放的时候容易因为其水流过大导致其漫延到路面上，使得对路面的两侧造成污染，且因为化工污水危害较大使得难以进行净化。

实用新型内容

本实用新型旨在于解决化工排水渠道在水流过大的时候会漫延到路面上导致其造成污染且难以进行净化的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种防止漫延的化工排水渠道，包括主体、冲击槽和防流块，所述主体中部两侧固定连接有冲击槽，所述冲击槽一侧嵌入设置有防流块；

所述防流块包括有延伸板和冲击块，所述延伸板嵌入设置于防流块一侧，所述冲击块嵌入设置于防流块一侧；

所述延伸板包括有位移槽和复位块，所述位移槽固定连接于延伸板一侧，所述复位块通过弹簧连接于位移槽一侧；

所述冲击块包括有回流槽和挤压块，所述回流槽固定连接于冲击块一侧，所述挤压块固定连接于冲击块一侧。

进一步的优选方案：所述延伸板为防流块一侧体积较小的方块嵌入在内部。

进一步的优选方案：所述位移槽为延伸板一侧呈倾斜状设置的斜面。

进一步的优选方案：所述冲击块的一侧凸出嵌入在与防流块内壁一侧。

进一步的优选方案：所述回流槽为冲击块一侧呈圆弧状的凹陷的凹槽。

进一步的优选方案：所述挤压块为凸出设置在防流块内壁的凸块，且凸块的一侧呈倾斜状设置，同时倾斜角度与位移槽一致。

有益效果：

(1)该种防止漫延的化工排水渠道设置有。在污水在主体中流动的时候当水流过大的时候会冲击到防流块的冲击块上，然后通过冲击块回流槽的凹槽来引导其水流向回进行流动，使得水流在冲击过来的时候不会溅射到路面上，同时在水流过大冲击较大的时候会迫使其冲击块向一侧进行收缩，在冲击块收缩的时候一侧挤压块的斜面会抵住延伸板上位移槽斜面上，然后通过施力来迫使其延伸板向移动进行移动，使得主体中部的空隙变小让水流不会因为冲击过大而漫延到路面上。

(2)最后在水流的冲击减少的时候冲击块会因为其自身的重量而下降，而延伸板没有了抵力使得会因为一侧复位块上弹簧的弹性来拉动其延伸板进行复位。

附图说明

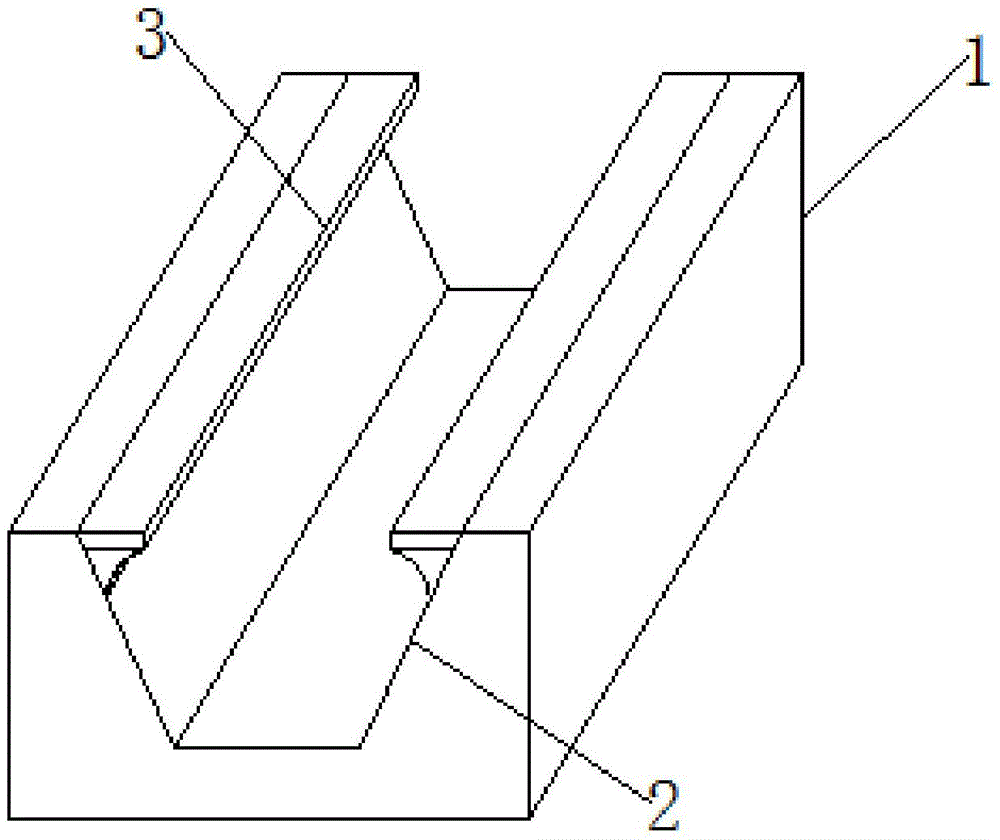

图1为本实用新型的整体结构示意图。

图2为本实用新型防流块的整体结构示意图。

图3为本实用新型图2中A处的放大结构示意图。

图1-3中：主体1、冲击槽2、防流块3、延伸板301、位移槽3011、复位块3012、冲击块302、回流槽3021、挤压块3022。

具体实施方式

请参阅图1至3，本实用新型实施例中，

本实用新型提供的一种防止漫延的化工排水渠道，包括主体1、冲击槽2和防流块3，主体1中部两侧固定连接有冲击槽2，冲击槽2一侧嵌入设置有防流块3；

防流块3包括有延伸板301和冲击块302，延伸板301嵌入设置于防流块3一侧，冲击块302嵌入设置于防流块3一侧；

延伸板301包括有位移槽3011和复位块3012，位移槽3011固定连接于延伸板301一侧，复位块3012通过弹簧连接于位移槽3011一侧；

冲击块302包括有回流槽3021和挤压块3022，回流槽3021固定连接于冲击块302一侧，挤压块3022固定连接于冲击块302一侧。

其中，延伸板301为防流块3一侧体积较小的方块嵌入在内部，通过延伸板301的延伸使得主体1中部的空隙变小使得水流不会轻易的从两侧漫延出去。

其中，位移槽3011为延伸板301一侧呈倾斜状设置的斜面，通过位移槽3011能够在冲击块302移动挤压块3022抵住斜面的时候迫使其带动延伸板301向一侧进行延伸移动。

其中，冲击块302的一侧凸出嵌入在与防流块3内壁一侧。

其中，回流槽3021为冲击块302一侧呈圆弧状的凹陷的凹槽，通过回流槽3021的凹槽能够在水流冲击在表面的时候向一侧进行引导然后流动会主体1中。

其中，挤压块3022为凸出设置在防流块3内壁的凸块，且凸块的一侧呈倾斜状设置，同时倾斜角度与位移槽3011一致。

工作原理：

在使用本实用新型一种防止漫延的化工排水渠道时，首先化工厂所排出的污水会流入到主体1中然后将排放到指定的区域进行处理，而污水在主体1中流动的时候当水流过大的时候会冲击到防流块3的冲击块302上，然后通过冲击块302回流槽3021的凹槽来引导其水流向回进行流动，使得水流在冲击过来的时候不会溅射到路面上，同时在水流过大冲击较大的时候会迫使其冲击块302向一侧进行收缩，在冲击块302收缩的时候一侧挤压块3022的斜面会抵住延伸板301上位移槽3011斜面上，然后通过施力来迫使其延伸板301向移动进行移动，使得主体1中部的空隙变小让水流不会因为冲击过大而漫延到路面上，最后在水流的冲击减少的时候冲击块302会因为其自身的重量而下降，而延伸板301没有了抵力使得会因为一侧复位块3012上弹簧的弹性来拉动其延伸板301进行复位。
