技术领域

本实用新型涉及一种煤矿领域，具体是一种煤炭井煤炭传送降尘装置。

背景技术

目前，在煤炭生产和转运流程中会产生大量的细微粉尘，不仅污染空气、影响设备正常运行，还会损耗一部分生产原料，提高不必要的生产成本，细微粉尘由于粒径细小、吸附性强、比表面积大，粉尘表面容易吸附有害物质，极容易通过呼吸进入人体诱发各种疾病，同时工业粉尘在达到一定条件时容易发生爆炸事故，目前除尘方式主要有布袋除尘、封闭式隔离等，布袋除尘的方式是通过风机吸尘，将粉尘吸入布袋，该方法布袋内的粉尘带到一定条件时，也会发生爆炸，危险性较高，也有将传输带全部覆盖隔离的，使煤粉尘污染源与外界隔离，使污染程度大大降低，但由于挡尘罩两端口及其与皮带之间运动间隙的存在，仍有煤粉尘向外飞扬，降尘效果不好，现有的淋水降尘只能固定的在传输带上，无法根据降尘需求进行转移，无法起到有效的传输带上的降尘作用。

实用新型内容

本实用新型的目的在于提供一种煤炭井煤炭传送降尘装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种煤炭井煤炭传送降尘装置，包括传送带、支架、凸条、防护罩、凹槽、滤板、弧形罩、水槽、喷雾管和遮挡条，所述传送带两侧固定设有支架，所述支架顶部固定设有凸条，所述防护罩底部设有凹槽，所述防护罩和传送带通过凹槽与凸条相契合连接，所述防护罩顶部固定连接弧形罩。

本实用新型进一步的方案，所述防护罩顶部为滤板。

本实用新型进一步的方案，所述弧形罩外侧设有水槽。

本实用新型进一步的方案，所述弧形罩内侧设有喷雾管，且喷雾管呈三十度向下倾斜。

本实用新型进一步的方案，所述喷雾管和水槽位置相对应。

本实用新型进一步的方案，所述防护罩呈n形，且在防护罩横梁处设有多个遮挡条。

本实用新型进一步的方案，所述遮挡条为橡胶材质，且遮挡条与传送带相距10cm。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型通过设置有防护罩和弧形罩使得在传送过程中不易让煤粉尘到处飘散，且弧形罩为通风结构，在防止煤粉尘乱飘的同时还能通风避免爆炸事故发生。

2.本实用新型通过设置有遮挡条设置在防护罩端口，防止了煤粉尘通过传送带的两端飘散出去，喷雾管向下倾斜三十度对防护罩顶部喷水时利于对防护罩两侧清洗降尘，防止煤粉尘在防护罩两侧堆积，且喷雾管不费水资源。

附图说明

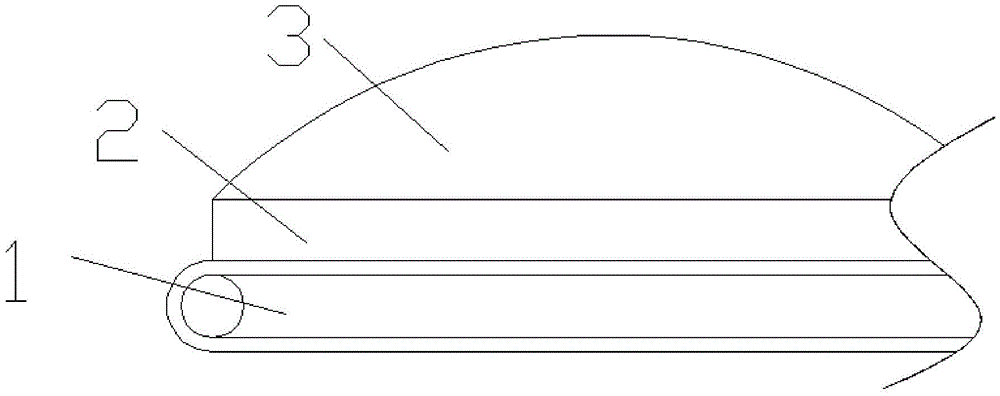

图1是本实用新型的整体结构剖面示意图；

图2是本实用新型的防护罩结构示意图；

图3是本实用新型的喷雾管部放大结构示意图；

图4是本实用新型的传送带结构示意图；

图中：传送带-1、支架-101、凸条-102、防护罩-2、凹槽-201、滤板-202、弧形罩-3、水槽-301、喷雾管-4、遮挡条-5。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型提供一种技术方案：一种煤炭井煤炭传送降尘装置，包括传送带1、支架101、凸条102、防护罩2、凹槽201、滤板202、弧形罩3、水槽301、喷雾管4和遮挡条5，传送带1两侧固定设有支架101，支架101顶部固定设有凸条102，防护罩2底部设有凹槽201，防护罩2和传送带1通过凹槽201与凸条102相契合连接，防护罩2顶部固定连接弧形罩3。

其中，防护罩2顶部为滤板202，便于通风和喷雾管4喷雾的渗透。

其中，弧形罩3外侧设有水槽301，便于给喷雾管4供水。

其中，弧形罩3内侧设有喷雾管4，且喷雾管4呈三十度向下倾斜，便于向下喷水的同时对防护罩2两侧清洗降尘。

其中，喷雾管4和水槽301位置相对应，便于水槽301对喷雾管4直接供水不会造成浪费。

其中，防护罩2呈n形，且在防护罩2横梁处设有多个遮挡条5，防止煤粉尘从两端飘散出去。

其中，遮挡条5为橡胶材质，且遮挡条5与传送带1相距10cm，便于煤炭传送。

工作原理：在煤炭传送过程中，煤炭进入防护罩2后，遮挡条5阻挡煤粉尘从两端溢出，通过现有技术向水槽301供水，水槽301供水给喷雾管4，喷雾管4喷水时将网上飘的煤粉尘打湿掉，同时对防护罩2两侧进行清洗防止煤粉尘堆积。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
