技术领域

本实用新型涉及对位设备技术领域，尤其涉及一种三天线路由器的天线对位装置。

背景技术

随着网路的普及，路由器进入了千家万户，使得市场上路由器的需求量迅速增大，工厂对路由器的生产效率提出了更高的要求，经检索，授权公告号为CN205355227U的专利文件公开了一种三天线路由器的天线对位装置，包括储存有路由器天线的天线料箱，路由器天线横卧放置在天线料箱内，天线料箱与三条相互平行设置的运送道连接，运送道的末端下方设置有撑料气缸，撑料气缸的推杆上设有撑料架，撑料架具有分别与三条运送道连接的三个撑料块，撑料块位于运送道的末端；撑料架的上方设有横移气缸，横移气缸固定在机架上，机架上还设有导轨，导轨上设有移块，移块由横移气缸推动，移块上设有纵移气缸，纵移气缸的推杆上设有用于夹持路由器天线的夹具，运送道末端旁设有路由器装配台；所述夹具设有三个夹头。

但上述设计还存在不足之处，上述设计中存在着不便于对三天线同时进行夹持的问题，因此我们提出了一种三天线路由器的天线对位装置用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在不便于对三天线同时进行夹持的缺点，而提出的一种三天线路由器的天线对位装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种三天线路由器的天线对位装置，包括夹具，所述夹具的底部等间距固定安装有三个第一夹头，夹具的底部开设有三个滑动槽，滑动槽内滑动安装有滑动座，滑动座的底部固定安装有第二夹头，且第二夹头与对应的第一夹头相适配三个滑动座竖杆固定安装有同一个连接杆，夹具的顶部开设有第一槽，第一槽的一侧内壁上转动安装有转动杆的一端，转动杆的另一端固定安装有转盘，转盘的一侧固定安装有滑动杆，三个滑动座位于中间位置的一个滑动座的顶部固定安装有竖杆，竖杆的一端延伸至第一槽内，竖杆上开设有滑动孔，且滑动杆与对应的滑动孔滑动连接，夹具的一侧固定安装有旋转电机，第一槽的两侧内壁上均开设有第二槽，第二槽内滑动安装有同一个矩形杆。

优选的，所述矩形杆的顶部固定安装有齿条，转动杆上固定套设有齿轮，且齿轮与对应的齿条相啮合，由于设置有齿条，齿条的移动能够带动齿轮进行转动。

优选的，所述矩形杆的一端开设有螺纹槽，螺纹槽内螺纹安装有螺纹杆的一端，螺纹杆的另一端延伸至夹具的外侧并固定安装在旋转电机的输出轴上。

优选的，所述第二槽的底部内壁上开设有限位槽，矩形杆的底部固定安装有限位杆，且限位杆与对应的限位槽滑动连接，由于设置有限位槽和限位杆，能够使得矩形杆进行稳定的移动。

优选的，所述转动杆的一端固定套设有轴承，且轴承的外圈固定安装在第一槽的内壁上，由于设置有轴承，能够使得转动杆进行稳定的转动。

优选的，所述第二槽的一侧内壁上开设有转动孔，且螺纹杆与转动孔转动连接，第一槽的底部内壁上开设有连通孔，且连通孔与对应的滑动槽相连通，且竖杆滑动安装在连通孔内，由于设置有转动孔，能够使得螺纹杆进行稳定的转动。

本实用新型中，所述一种三天线路由器的天线对位装置当对三个天线进行夹持固定时，通过移动夹具，使得天线位于对应的第一夹头和第二夹头之间，然后通过启动旋转电机，旋转电机通过输出轴带动螺纹杆进行转动，螺纹杆通过螺纹槽能够带动矩形杆进行移动，在限位杆滑和限位槽的作用下，能够使得矩形杆进行稳定的移动，矩形杆的移动带动齿条进行移动，齿条能够带动齿轮进行转动，齿轮能够带动转动杆进行转动，转动杆能够带动滑动杆进行移动，使得滑动杆在滑动孔内进行滑动，且滑动杆通过滑动孔能够带动竖杆在水平方向进行移动，竖杆能够带动一个滑动座进行移动，滑动座通过连接杆能够带动其余的滑动座进行移动，此时滑动座能够带动第二夹头进行移动，从而通过第一夹头和对应的第二夹头的配合，能够对天线进行夹持固定。

本实用新型设计合理，结构简单，操作方便，便于对三个天线进行同时夹持固定，提高工作效率。

附图说明

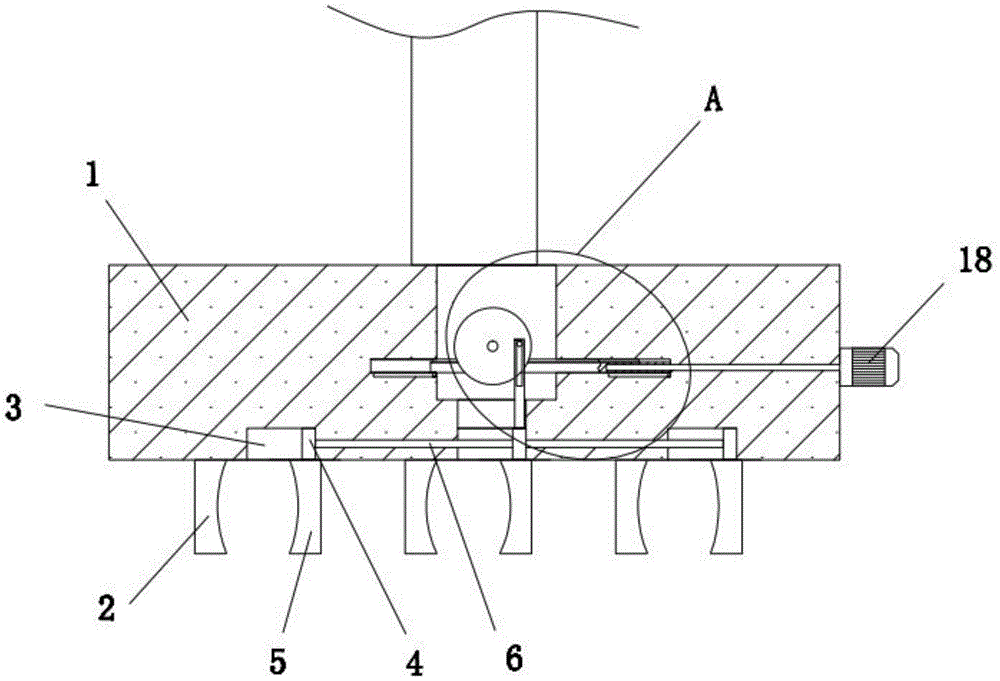

图1为本实用新型提出的一种三天线路由器的天线对位装置的主视结构示意图；

图2为本实用新型提出的一种三天线路由器的天线对位装置的A部分结构示意图；

图3为本实用新型提出的一种三天线路由器的天线对位装置的转动杆和转盘的侧视结构示意图。

图中：1、夹具；2、第一夹头；3、滑动槽；4、滑动座；5、第二夹头；6、连接杆；7、第一槽；8、转动杆；9、转盘；10、滑动杆；11、竖杆；12、滑动孔；13、第二槽；14、矩形杆；15、齿条；16、螺纹槽；17、螺纹杆；18、旋转电机；19、齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种三天线路由器的天线对位装置，包括夹具1，夹具1的底部等间距固定安装有三个第一夹头2，夹具1的底部开设有三个滑动槽3，滑动槽3内滑动安装有滑动座4，滑动座4的底部固定安装有第二夹头5，且第二夹头5与对应的第一夹头2相适配三个滑动座4竖杆固定安装有同一个连接杆6，夹具1的顶部开设有第一槽7，第一槽7的一侧内壁上转动安装有转动杆8的一端，转动杆8的另一端固定安装有转盘9，转盘9的一侧固定安装有滑动杆10，三个滑动座4位于中间位置的一个滑动座4的顶部固定安装有竖杆11，竖杆11的一端延伸至第一槽7内，竖杆11上开设有滑动孔12，且滑动杆10与对应的滑动孔12滑动连接，夹具1的一侧固定安装有旋转电机18，第一槽7的两侧内壁上均开设有第二槽13，第二槽13内滑动安装有同一个矩形杆14。

本实用新型中，矩形杆14的顶部固定安装有齿条15，转动杆8上固定套设有齿轮19，且齿轮19与对应的齿条15相啮合，由于设置有齿条15，齿条15的移动能够带动齿轮19进行转动。

本实用新型中，矩形杆14的一端开设有螺纹槽16，螺纹槽16内螺纹安装有螺纹杆17的一端，螺纹杆17的另一端延伸至夹具1的外侧并固定安装在旋转电机18的输出轴上。

本实用新型中，第二槽13的底部内壁上开设有限位槽，矩形杆14的底部固定安装有限位杆，且限位杆与对应的限位槽滑动连接，由于设置有限位槽和限位杆，能够使得矩形杆14进行稳定的移动。

本实用新型中，转动杆8的一端固定套设有轴承，且轴承的外圈固定安装在第一槽7的内壁上，由于设置有轴承，能够使得转动杆8进行稳定的转动。

本实用新型中，第二槽13的一侧内壁上开设有转动孔，且螺纹杆17与转动孔转动连接，第一槽7的底部内壁上开设有连通孔，且连通孔与对应的滑动槽3相连通，且竖杆11滑动安装在连通孔内，由于设置有转动孔，能够使得螺纹杆17进行稳定的转动。

本实用新型中，当对三个天线进行夹持固定时，通过移动夹具1，使得天线位于对应的第一夹头2和第二夹头5之间，然后通过启动旋转电机18，旋转电机18通过输出轴带动螺纹杆17进行转动，螺纹杆17通过螺纹槽16能够带动矩形杆14进行移动，在限位杆滑和限位槽的作用下，能够使得矩形杆14进行稳定的移动，矩形杆14的移动带动齿条15进行移动，齿条15能够带动齿轮19进行转动，齿轮19能够带动转动杆8进行转动，转动杆8能够带动滑动杆10进行移动，使得滑动杆10在滑动孔12内进行滑动，且滑动杆10通过滑动孔12能够带动竖杆11在水平方向进行移动，竖杆11能够带动一个滑动座4进行移动，滑动座4通过连接杆6能够带动其余的滑动座4进行移动，此时滑动座4能够带动第二夹头5进行移动，从而通过第一夹头2和对应的第二夹头5的配合，能够对天线进行夹持固定，便于对三个天线进行同时夹持固定，提高工作效率。
