技术领域

本实用新型涉及机床技术领域，具体为机床卷屑装置。

背景技术

机床作为一种用去除材料的方法加工零件的设备，在工作时需要不断地从零件毛坯上去除材料，毛坯上被去除的材料形成切屑，由于机床的加工精度高，因此，为了防止切屑缠绕在机床主轴上，需要将切屑尽快从机床内排出。

专利文献CN109834500A记载的一种技术方案中：驱动轴对应装配在轴套内并通过卡块实现锁紧，而卷套又固定连接在轴套实现稳定的传动，因此卷套在完成收卷后将会难以取下，并且通过卷套侧边的钢刷提高切屑的缠绕效率，同样也会增加切屑的清理难度，反复使用后切屑会逐渐累积在钢刷上，减低钢刷的作用。

为此，我们提出了机床卷屑装置来解决上述问题。

实用新型内容

本实用新型的目的在于提供机床卷屑装置，以解决上述背景技术中提出的卷套在完成收卷后卷套难以取下，并且通过卷套侧边的钢刷提高切屑的缠绕效率，同样也会增加切屑的清理难度，反复使用后切屑会逐渐累积在钢刷上，减低钢刷作用的技术问题。

为实现上述目的，本实用新型提供如下技术方案：

机床卷屑装置，包括收卷机构、固定机构和驱动轴；

所述收卷机构包括活动侧板，所述活动侧板的一侧设有收卷套，所述收卷套远离活动侧板的端面上设有卡接部；

所述固定机构包括固定侧板，所述固定侧板的一侧设有与收卷套配合的传动轴，且卡接部与固定侧板适配，所述固定侧板的另一侧设有与连接部，所述连接部通过法兰与驱动轴传动连接。

优选的，所述收卷套的外壁上均匀分布有多个缠绕齿，所述缠绕齿沿收卷套的旋转方向呈弯曲结构。

优选的，所述收卷套的内壁对称设有定位槽，所述定位槽与传动轴外壁上的挡条配合。

优选的，所述活动侧板和固定侧板的相对一侧均为锥面，且活动侧板远离固定侧板的一侧设有把手。

优选的，所述卡接部与固定侧板上的卡扣配合，所述卡扣的内部设有弹簧片，所述弹簧片与卡接部过盈配合。

优选的，所述活动侧板的一侧且位于收卷套的内侧设有弹簧杆，所述弹簧杆的一端与传动轴配合，另一端通过限位块与把手连接，所述限位块位于活动侧板内部的活动腔内。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，收卷机构、固定机构和驱动轴这三个部分为分体式结构，便于各个部分的生产、制造、维护和更换，在收卷套上设置缠绕齿，提高对切屑的缠绕效率，同时将缠绕齿的上部沿收卷套的旋转方向呈弯曲结构，提高抓取能力，而收卷套通过内侧定位槽与传动轴上的挡条配合，实现径向力的传递，为了保证轴向位置，通过卡接部与固定侧板连接，如卡接，实现固定，同时也便于拆卸，活动侧板和固定侧板在装配后分别位于收卷套的两端，用于限制切屑的收卷范围，使得切屑始终收卷在收卷套上，使得完成收卷后卷套能够方便、安全、快速的取下，同时缠绕齿上的切屑更易于清理。

附图说明：

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的主视图；

图2为本实用新型的结构示意图；

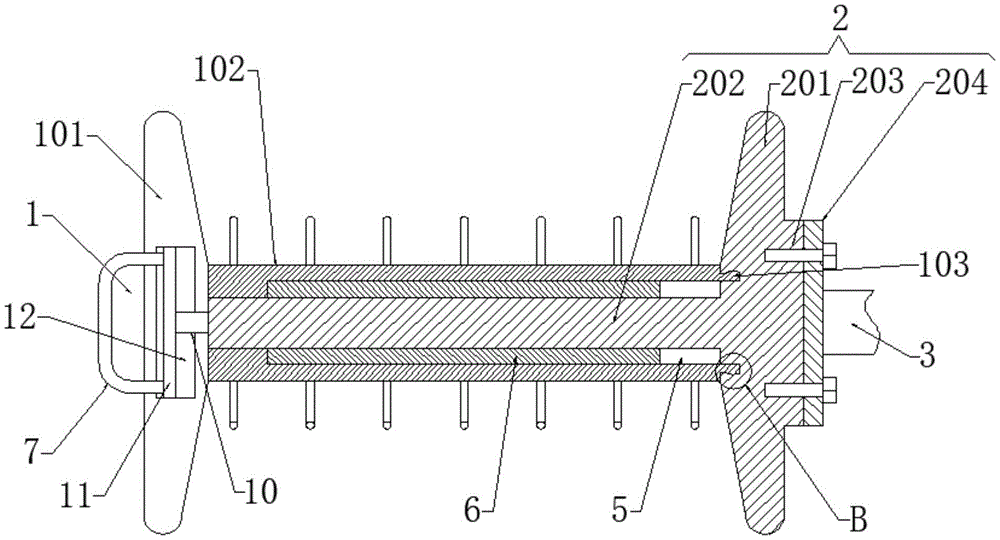

图3为图1中A-A处的剖视图；

图4为图2中B-B处的局部放大图；

图5为本实用新型中收卷机构的侧视图。

图中：1、收卷机构；101、活动侧板；102、收卷套；103、卡接部；201、固定侧板；202、传动轴；203、连接部；204、法兰；2、固定机构；3、驱动轴；4、缠绕齿；5、定位槽；6、挡条；7、把手；8、卡扣；9、弹簧片；10、弹簧杆；11、限位块；12、活动腔。

具体实施方式：

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的实施例：

机床卷屑装置，包括收卷机构1、固定机构2和驱动轴3；

收卷机构1包括活动侧板101，活动侧板101的一侧设有收卷套102，收卷套102远离活动侧板101的端面上设有卡接部103；

固定机构2包括固定侧板201，固定侧板201的一侧设有与收卷套102配合的传动轴202，且卡接部103与固定侧板201适配，固定侧板201的另一侧设有与连接部203，连接部203通过法兰204与驱动轴3传动连接。

其中，收卷机构1、固定机构2和驱动轴3这三个部分为分体式结构，便于各个部分的生产、制造、维护和更换；

通过在收卷套102上设置缠绕齿4，提高对切屑的缠绕效率，同时将缠绕齿4的上部沿收卷套102的旋转方向呈弯曲结构，提高抓取能力；

而收卷套102通过内侧定位槽5与传动轴202上的挡条6配合，实现径向力的传递，为了保证轴向位置，通过卡接部103与固定侧板201连接，如卡接，实现固定，同时也便于拆卸；

活动侧板101和固定侧板201在装配后分别位于收卷套102的两端，用于限制切屑的收卷范围，使得切屑始终收卷在收卷套102上。

具体的，收卷套102的外壁上均匀分布有多个缠绕齿4，缠绕齿4沿收卷套102的旋转方向呈弯曲结构，提高对切屑的缠绕效率。

具体的，收卷套102的内壁对称设有定位槽5，定位槽5与传动轴202外壁上的挡条6配合，当传动轴202转动时，为了带动收卷套102同步转动，因此通过定位槽5与挡条6配合，实现收卷套102和传动轴202的传动连接。

具体的，活动侧板101和固定侧板201的相对一侧均为锥面，且活动侧板101远离固定侧板201的一侧设有把手7，提供活动侧板101的安装便利。

具体的，卡接部103与固定侧板201上的卡扣8配合，卡扣8的内部设有弹簧片9，弹簧片9与卡接部103过盈配合。

具体的，活动侧板101的一侧且位于收卷套102的内侧设有弹簧杆10，弹簧杆10的一端与传动轴202配合，另一端通过限位块11与把手7连接，限位块11位于活动侧板101内部的活动腔12内，弹簧杆10以方便用于过滤安装时收卷套102与固定机构2安装过程时的振动，另一方面，在收卷机构1取下过程中，可以先按下把手7，使弹簧杆10处于压缩状态，待弹簧杆10回弹时，利用弹力作用，将卡接部103与固定侧板201分离，减少对手臂的硬拉。

工作原理：

收卷机构1、固定机构2和驱动轴3这三个部分为分体式结构；

通过在收卷套102上设置缠绕齿4，提高对切屑的缠绕效率，同时将缠绕齿4的上部沿收卷套102的旋转方向呈弯曲结构，提高抓取能力；

而收卷套102通过内侧定位槽5与传动轴202上的挡条6配合，实现径向力的传递，为了保证轴向位置，通过卡接部103与固定侧板201连接，如卡接，实现固定，同时也便于拆卸；

活动侧板101和固定侧板201在装配后分别位于收卷套102的两端，用于限制切屑的收卷范围，使得切屑始终收卷在收卷套102上。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
