技术领域

本实用新型涉及技术领域，具体是一种用于炼钢厂的石灰输送管道。

背景技术

管道输送装置是用管道作为输送工具的一种长、短距离输送液体和气体物资的输方式。

现有的炼钢厂的石灰输送管道内的石灰浆体输送过程中会残留在管道内壁加速腐蚀率，而且较大的固体颗粒也会直接磨损管壁，另外现有的石灰输送管道容易堵塞管道，且不易清理腐蚀输送管道，大大降低输送管道的使用寿命和使用安全的问题。

实用新型内容

本实用新型旨在于解决现有技术中存在的缺点，提供一种用于炼钢厂的石灰输送管道。

为实现上述目的，本实用新型提供如下技术方案，一种用于炼钢厂的石灰输送管道，包括输送管道，所述输送管道外侧紧密贴合有防护套，所述输送管道内部活动连接有支架，所述支架右端固定设置有橡胶块，所述支架左侧固定设置有清洗装置，所述清洗装置包括上固定块、毛刷、弹簧和下固定块，所述支架左侧通过螺栓固定安装有上固定块，所述上固定块外侧固定设置有毛刷，所述上固定块底端通过螺栓固定安装有弹簧，所述弹簧下方通过螺栓固定安装有下固定块。

进一步的，所述橡胶块截面为凹状，且橡胶块与输送管道内壁紧密贴合。

进一步的，所述下固定块外侧设有另一个毛刷，且毛刷与输送管道内壁紧密贴合。

进一步的，所述上固定块与下固定块均呈“C”状，且上固定块与下固定块弧度和输送管道内壁弧度一致。

进一步的，所述上固定块的数量有四个，且四个上固定块之间呈螺旋状均匀排列在支架上。

本实用新型提供了一种用于炼钢厂的石灰输送管道，具有以下有益效果：

1、本实用优点在于，该种用于炼钢厂的石灰输送管道能够定时清理管路沉积的石灰浆，可以有效的防止石灰浆液沉积和管道堵塞，保证石灰浆输送管路的稳定运行。

2、其次，上固定块与下固定块配合弹簧减小了石灰输送流动的阻力，并且弹簧本身具有很好的弹性，上固定块与下固定块就增大了石灰浆在输送管道内的流动速度，从而达到很好的防堵塞功能。

附图说明

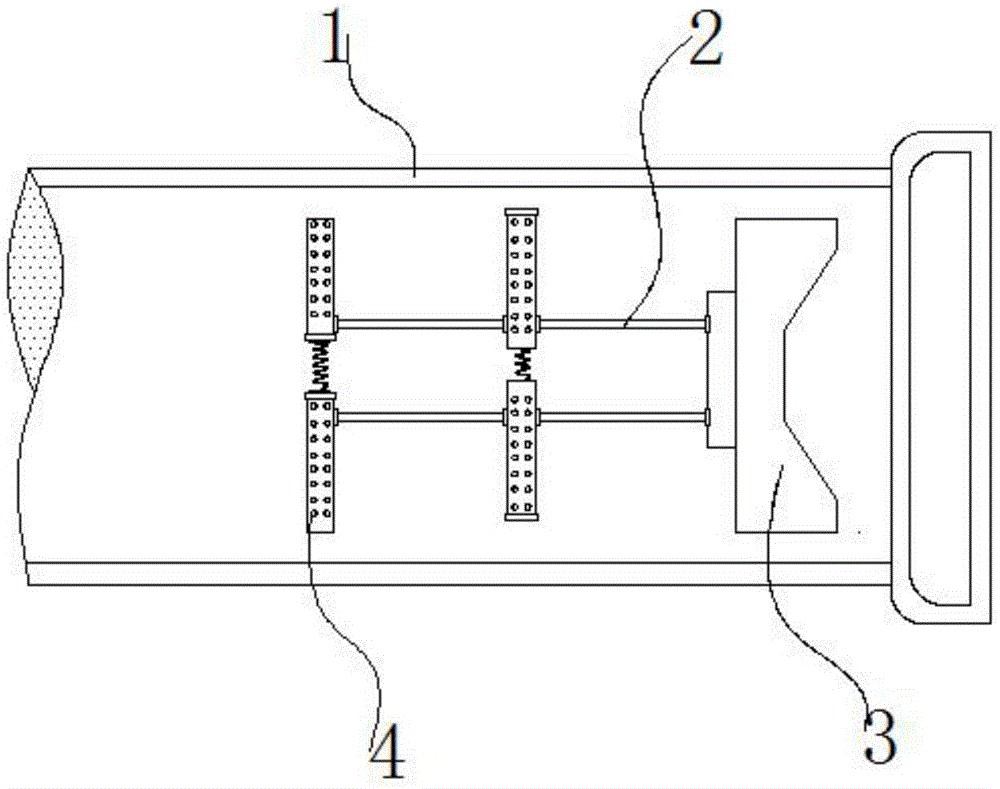

图1为本实用新型的整体结构示意图。

图2为本实用新型的清洗装置剖面示意图。

图3为本实用新型的输送管道剖面示意图。

图1-3中：输送管道1、防护套101、支架2、橡胶块3、清洗装置4、上固定块401、毛刷402、弹簧403、下固定块404。

具体实施方式

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-3中，

本实施例提供的一种用于炼钢厂的石灰输送管道，包括输送管道1，输送管道1外侧紧密贴合有防护套101，输送管道1内部活动连接有支架2，支架2右端固定设置有橡胶块3，支架2左侧固定设置有清洗装置4，清洗装置4包括上固定块401、毛刷402、弹簧403和下固定块404，支架2左侧通过螺栓固定安装有上固定块401，上固定块401外侧固定设置有毛刷402，上固定块401底端通过螺栓固定安装有弹簧403，弹簧403下方通过螺栓固定安装有下固定块404。

进一步的，橡胶块3截面为凹状，且橡胶块3与输送管道1内壁紧密贴合，通过橡胶块3带动着支架2在内部往输送方向滑动。

进一步的，下固定块404外侧设有另一个毛刷402，且毛刷402与输送管道1内壁紧密贴合，通过上固定块401与下固定块404上的毛刷402能够将内壁上的残留的石灰结垢进行扫除。

进一步的，上固定块401与下固定块404均呈“C”状，且上固定块401与下固定块404弧度和输送管道1内壁弧度一致，固定连接的上固定块401与下固定块404配合弹簧403减小了石灰输送流动的阻力，

进一步的，上固定块401的数量有四个，且四个上固定块401之间呈螺旋状均匀排列在支架2上，通过支架2上呈螺旋状均匀排列的上固定块401上的毛刷402将输送管道1内壁上的残留的石灰结垢进行扫除。

工作原理：

在使用本实施例提供的一种用于炼钢厂的石灰输送管道时，使用者先将支架2放置在输送管道1内，接着往输送管道1内进行正常的石灰输送，输送管道1内部压力通过橡胶块3带动着支架2在内部往输送方向滑动，接着通过支架2上呈螺旋状均匀排列的上固定块401上的毛刷402将输送管道1内壁上的残留的石灰结垢进行扫除，同时固定连接的上固定块401与下固定块404配合弹簧403减小了石灰输送流动的阻力，并且弹簧403本身具有很好的弹性，上固定块401与下固定块404就增大了石灰浆在输送管道1内的流动速度，从而达到很好的防堵塞功能，支架2从输送管道1另一端流出再放置输送管道1进口定时清理管路沉积的石灰浆。

综上，该种用于炼钢厂的石灰输送管道能够定时清理管路沉积的石灰浆，可以有效的防止石灰浆液沉积和管道堵塞。
